【机械行业标准(JB)】 牧草捡拾器 技术条件

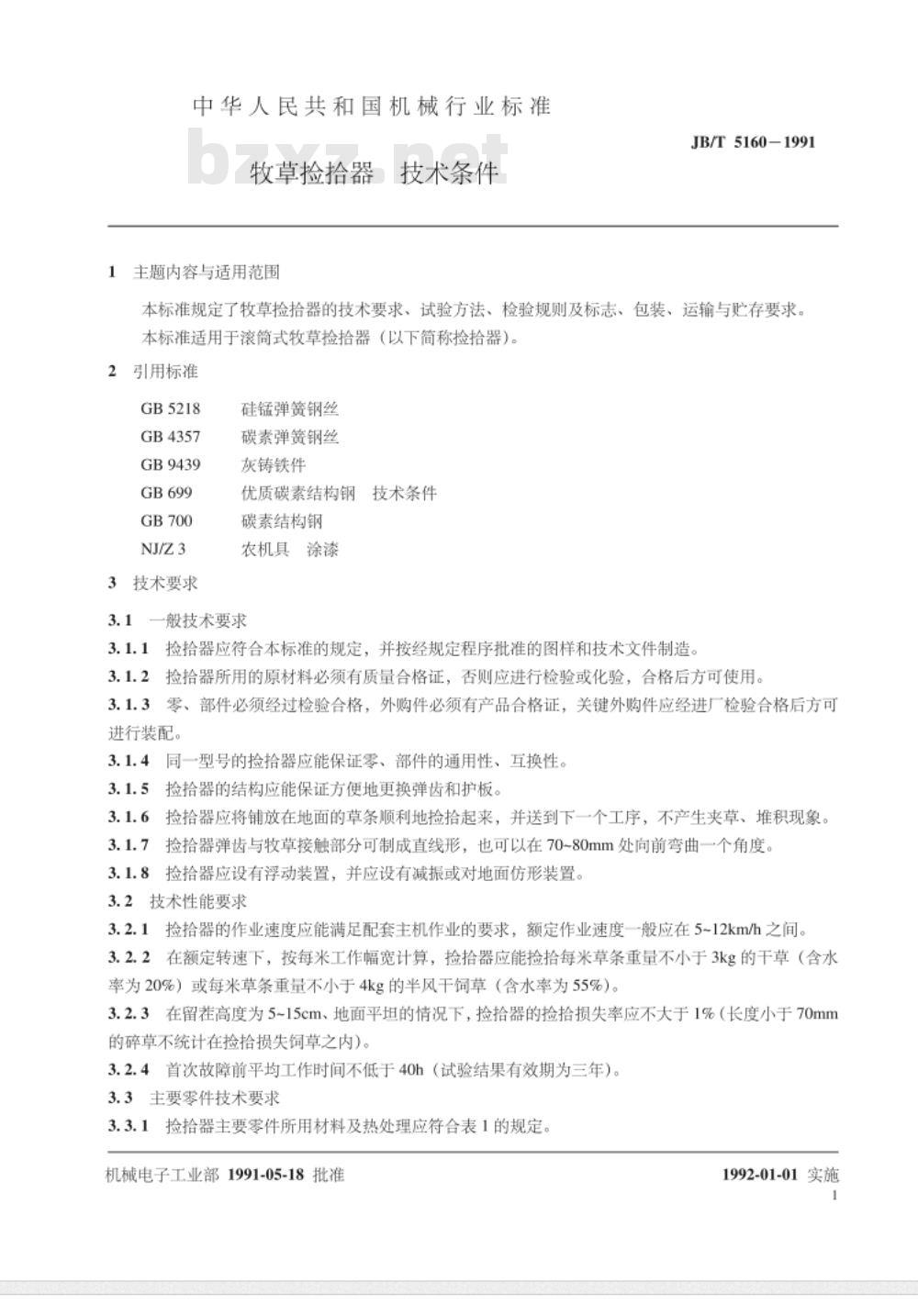

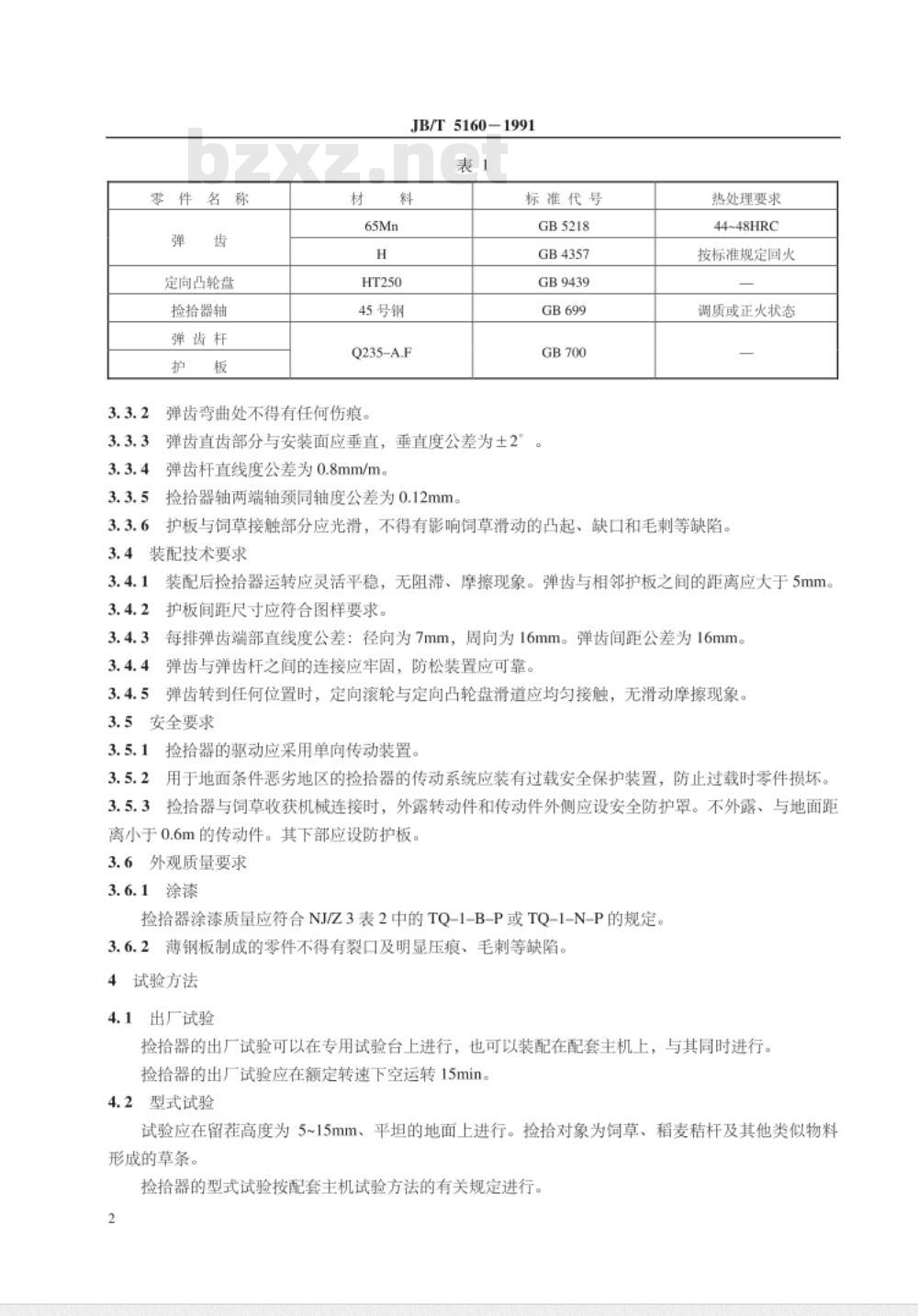

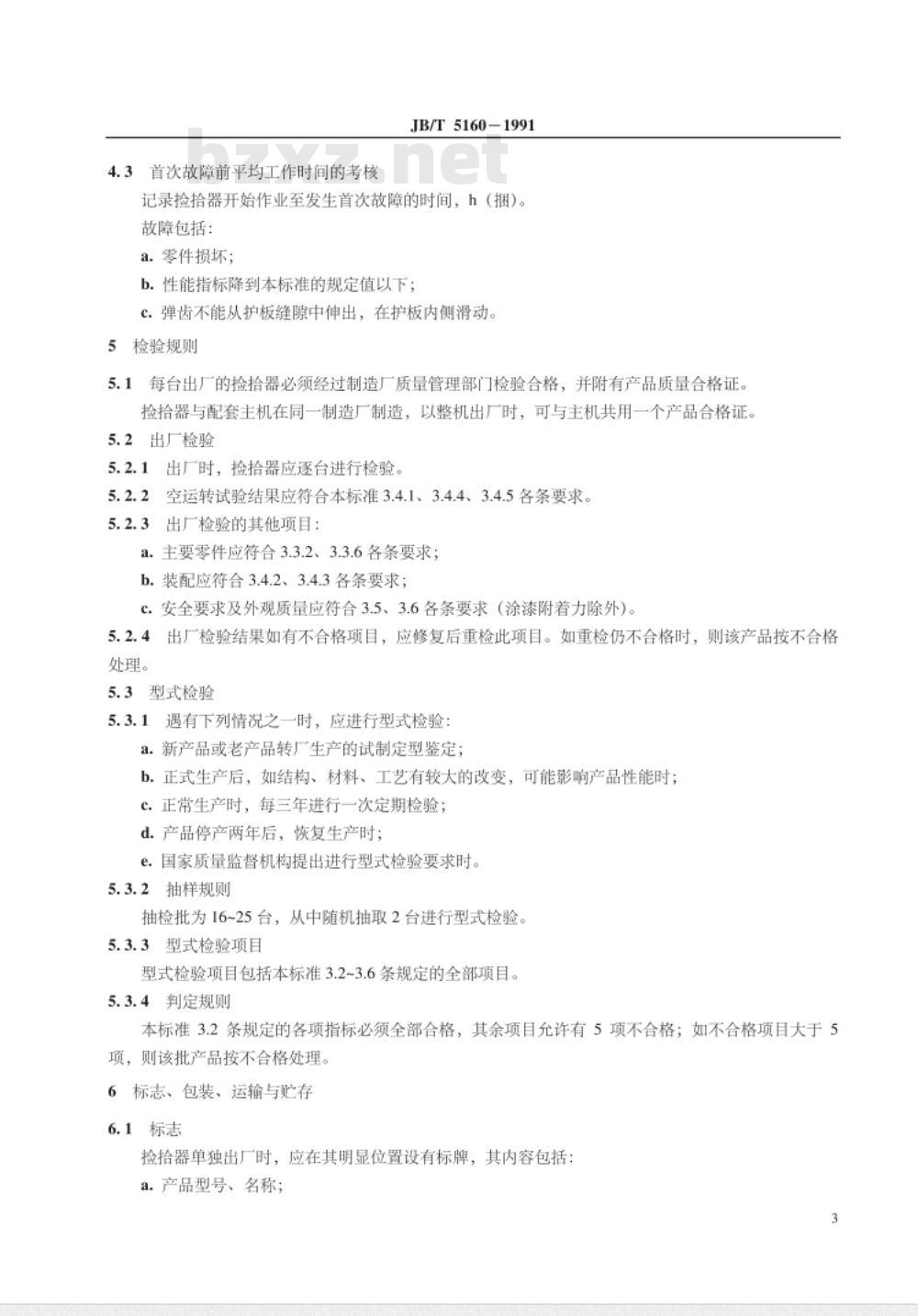

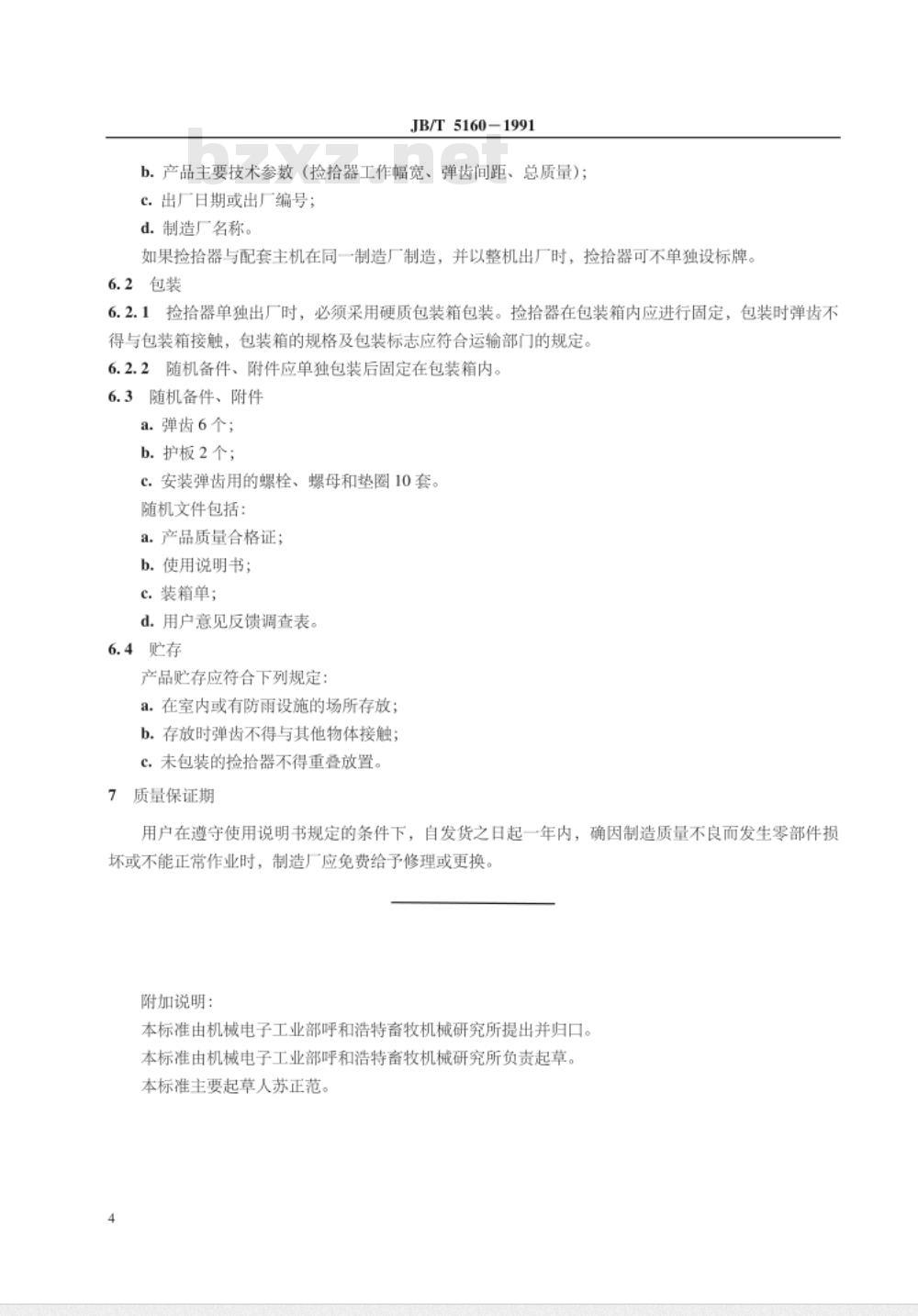

中华人民共和国机械行业标准 JB/T 5160-1991 牧草捡拾器 技术条件 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了牧草捡拾器的技术要求、试验方法、检验规则及标志、包装、运输与贮存要求。本标准适用于滚筒式牧草捡拾器（以下简称捡拾器）。 2 引用标准 GB5218 硅锰弹簧钢丝 GB4357 碳素弹簧钢丝 GB9439 灰铸铁件 GB699 优质碳素结构钢技术条件 GB700 碳素结构钢 NJ/Z3 农机具涂漆一般技术要求 3 技术要求 3.1 一般技术要求 3.1.1 捡拾器应符合本标准规定，并按经规定程序批准的图样和技术文件制造。 3.1.2 原材料必须有质量合格证，否则应检验或化验，合格后方可使用。 3.1.3 零部件必须检验合格，外购件应有产品合格证，关键外购件应经进厂检验合格后方可装配。 3.1.4 同型号捡拾器应保证零部件通用性与互换性。 3.1.5 结构应便于更换弹齿和护板。 3.1.6 应能顺利捡拾地面草条并送至下道工序，不得出现夹草、堆积现象。 3.1.7 弹齿与牧草接触部分可为直线形，也可在70~80mm处向前弯曲一定角度。 3.1.8 应设浮动装置，并具备减振或仿形装置。 3.2 技术性能要求 3.2.1 作业速度应满足配套主机要求，一般为5~12km/h。 3.2.2 在额定转速下，每米工作幅宽应能捡拾不少于3kg干草（含水率20%）或不少于4kg半风干饲草（含水率55%）。 3.2.3 在留茬高度5~15cm、地面平坦条件下，捡拾损失率应不大于1%（长度小于70mm碎草不计入损失）。 3.2.4 首次故障前平均工作时间不低于40h（试验有效期三年）。 3.3 主要零件技术要求 3.3.1 主要零件材料及热处理应符合表1： 弹齿：65Mn，GB5218，硬度44~48HRC 定向凸轮盘：HT250，GB9439，按标准回火 捡拾器轴：45号钢，GB699，调质或正火 弹齿杆：Q235-A.F，GB700 护板：碳素弹簧钢丝相关材料要求 3.3.2 弹齿弯曲处不得有伤痕。 3.3.3 弹齿直齿部分与安装面垂直度公差±2°。 3.3.4 弹齿杆直线度公差0.8mm/m。 3.3.5 捡拾器轴两端轴颈同轴度公差0.12mm。 3.3.6 护板与饲草接触面应光滑，不得有影响滑动的缺陷。 3.4 装配技术要求 3.4.1 装配后运转应灵活平稳，无阻滞和摩擦。 3.4.2 弹齿与相邻护板间距应大于5mm。 3.4.3 每排弹齿端部直线度：径向7mm，周向16mm。 3.4.4 弹齿间距公差16mm。 3.4.5 弹齿连接应牢固，防松可靠。 3.4.6 定向滚轮与凸轮盘应均匀接触，无异常摩擦。 3.5 安全要求 3.5.1 驱动应采用单向传动装置。 3.5.2 恶劣条件下应设过载保护装置。 3.5.3 外露传动件应设安全防护罩，低于地面0.6m部分应设防护板。 3.6 外观质量要求 3.6.1 涂漆应符合NJ/Z3中TQ-1-B-P或TQ-1-N-P规定。 3.6.2 薄钢板零件不得有裂口、压痕及毛刺等缺陷。 4 试验方法 4.1 出厂试验 可在试验台或配套主机上进行，额定转速空运转15min。 4.2 型式试验 在留茬高度5~15mm的平坦地面进行，捡拾对象为饲草、秸秆等类似物料草条。 按配套主机试验方法进行。 4.3 首次故障前平均工作时间考核 记录从开始作业至首次故障发生的时间（h或捆）。故障包括： a 零件损坏； b 性能指标降至本标准规定值以下。
