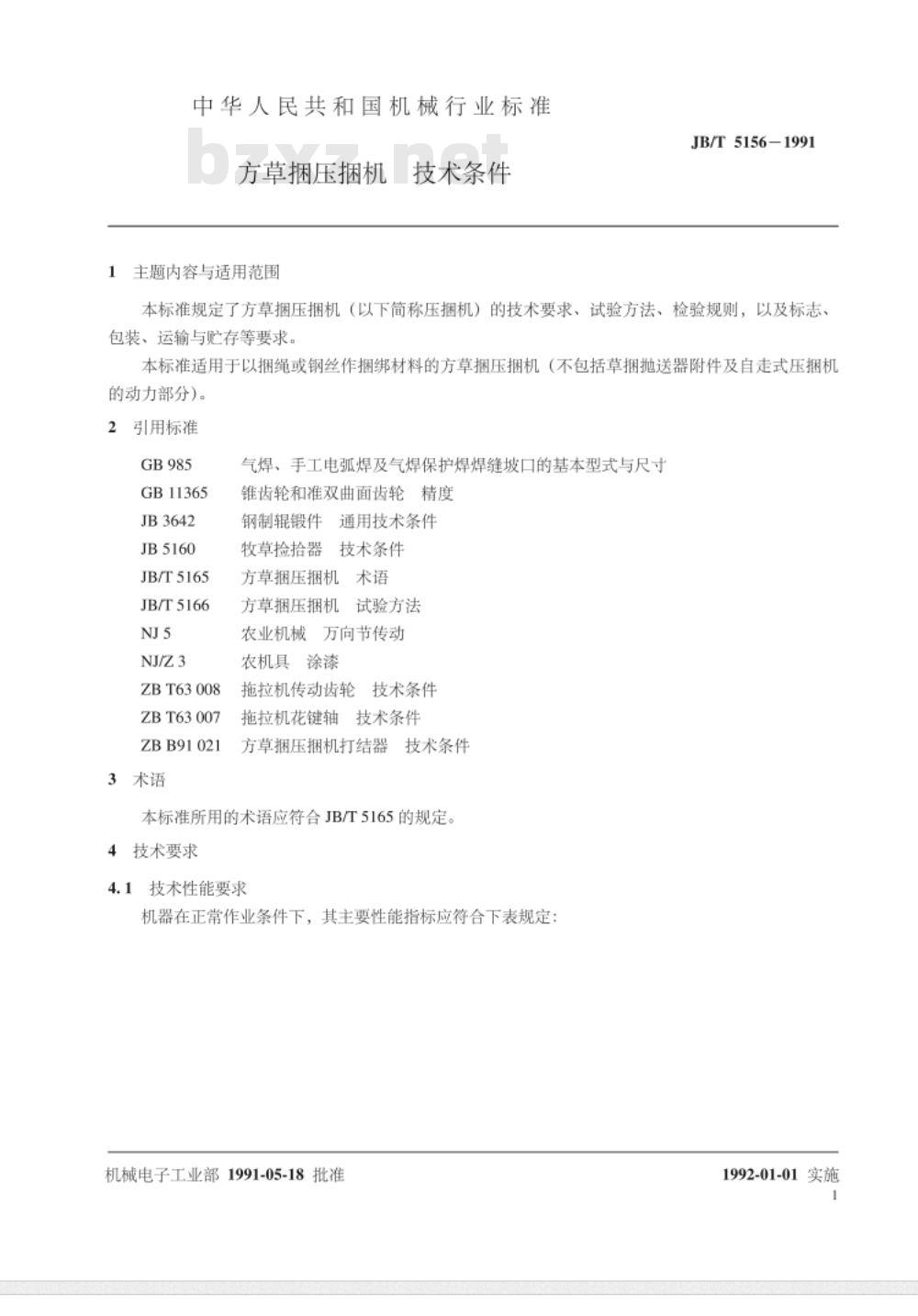

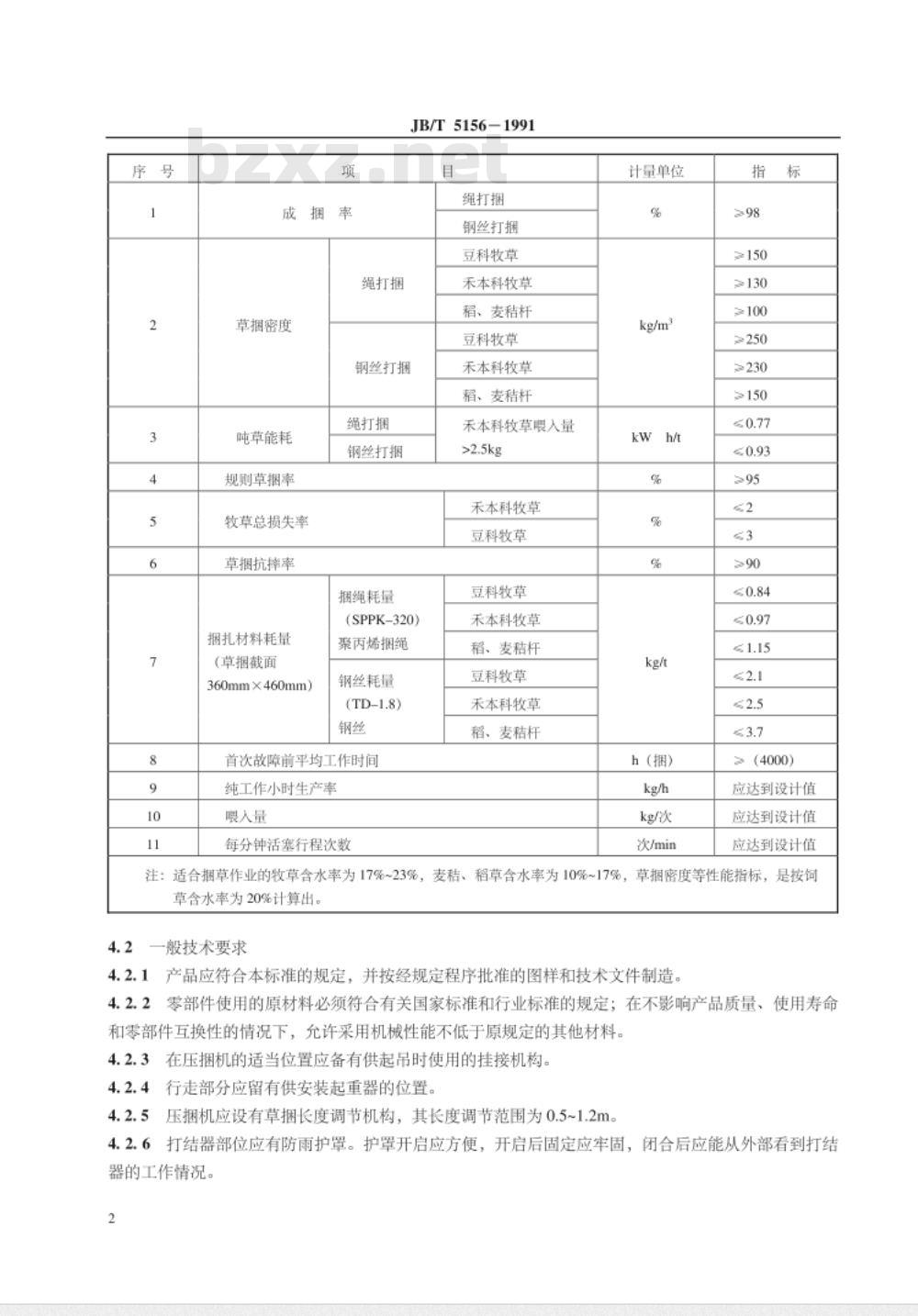

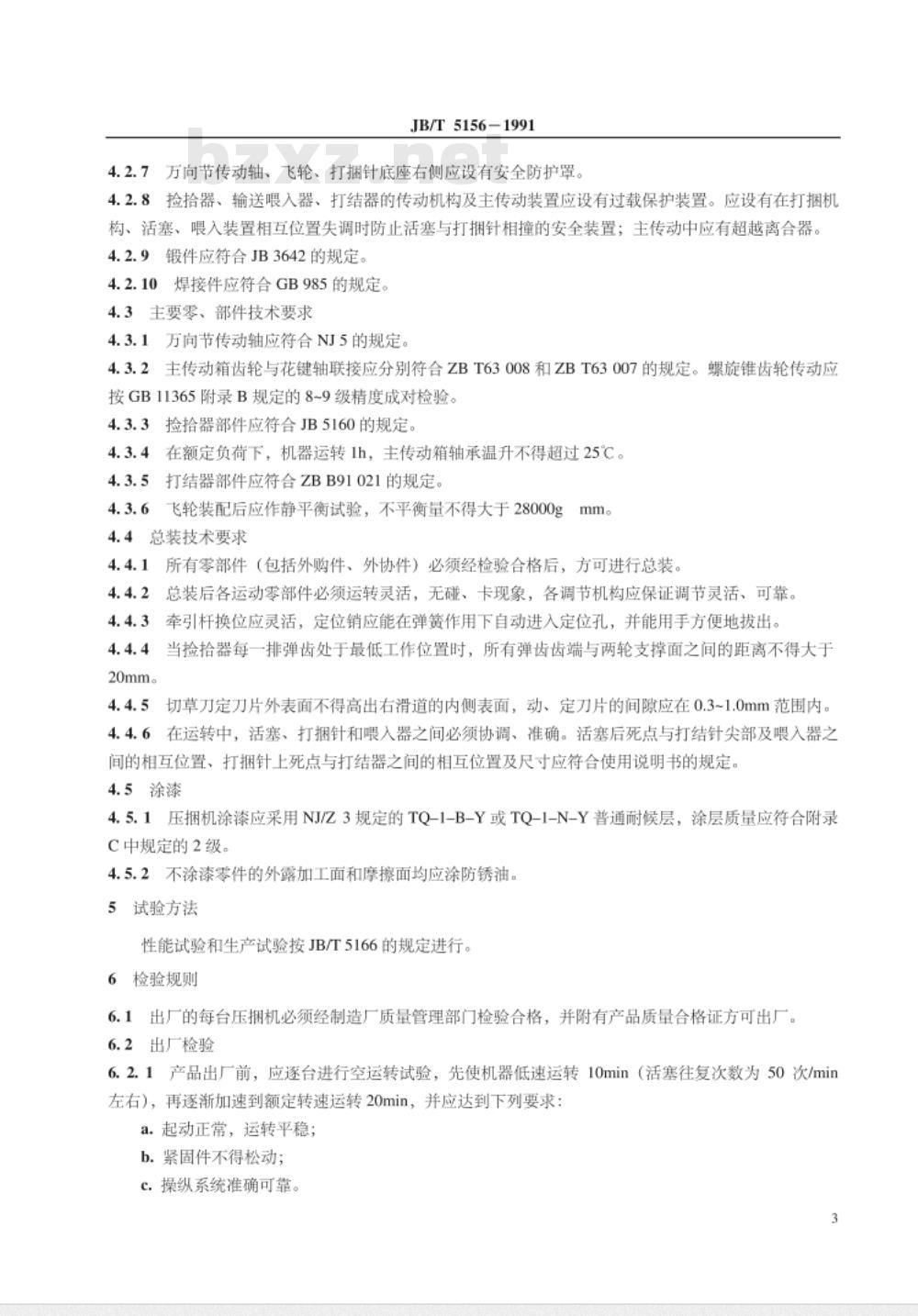

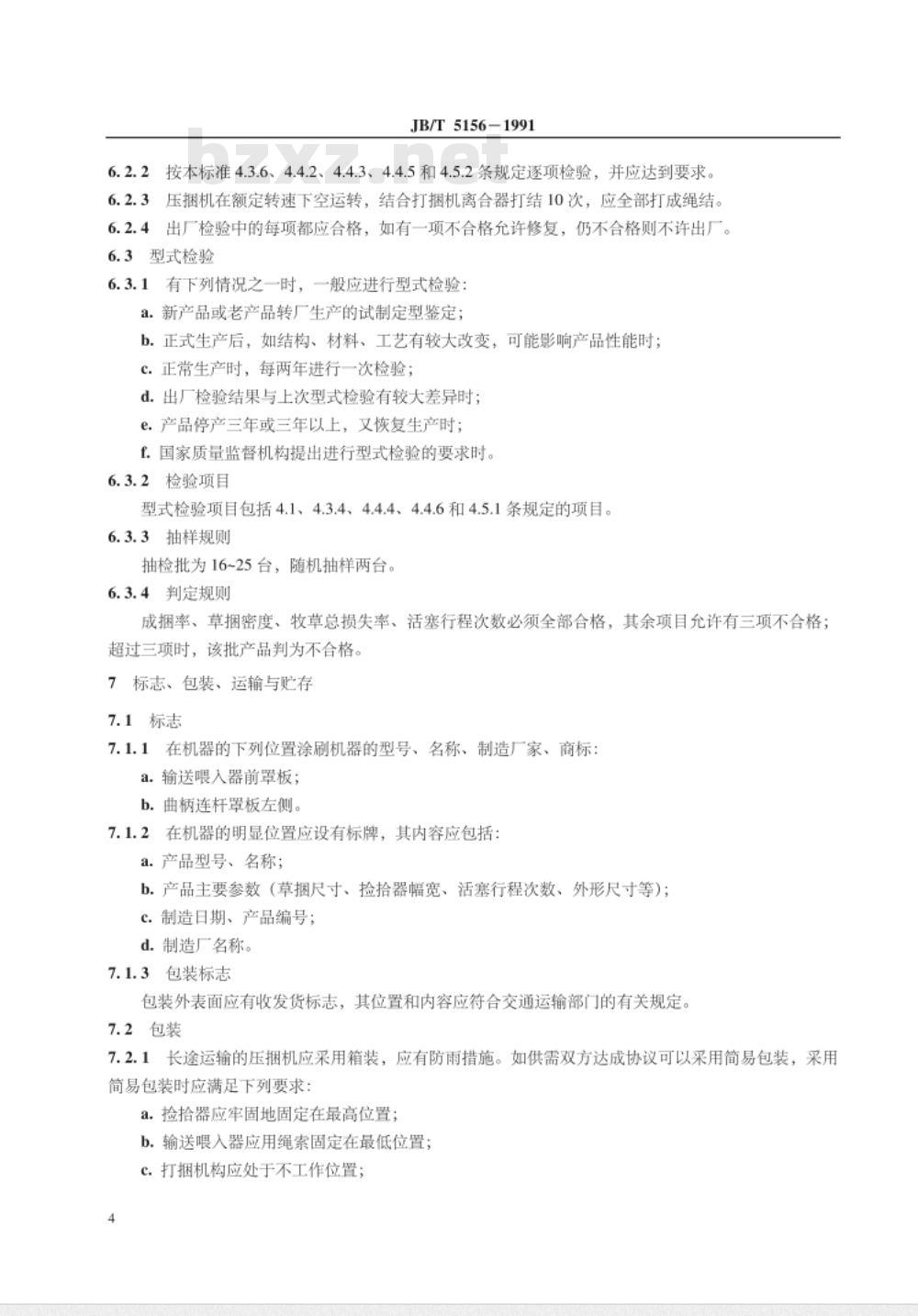

中华人民共和国机械行业标准 JB/T 5156-1991 方草捆压捆机 技术条件 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了方草捆压捆机（以下简称压捆机）的技术要求、试验方法、检验规则以及标志、包装、运输与贮存等要求。本标准适用于以捆绳或钢丝作捆绑材料的方草捆压捆机（不包括草捆抛送器附件及自走式压捆机的动力部分）。 2 引用标准 GB985 气焊、手工电弧焊及气焊保护焊焊缝坡口基本型式与尺寸 GB11365 锥齿轮和准双曲面齿轮精度 JB3642 钢制辊锻件通用技术条件 JB5160 牧草捡拾器技术条件 JB/T5165 方草捆压捆机术语 JB/T5166 方草捆压捆机试验方法 NJ5 农业机械万向节传动 NJ/Z3 农机具涂漆 ZBT63008 拖拉机传动齿轮技术条件 ZBT63007 拖拉机花键轴技术条件 ZBB91021 方草捆压捆机打结器技术条件 3 术语 本标准所用术语应符合JB/T5165的规定。 4 技术要求 4.1 技术性能要求 机器在正常作业条件下主要性能指标应符合规定。主要指标包括草捆密度、吨草能耗、规则草捆率、牧草总损失率、草捆抗摔率、捆扎材料耗量、生产率及可靠性指标等。 在规定条件下（草捆截面360mm×460mm），性能要求如下： 草捆密度、吨草能耗、规则草捆率、损失率及抗摔率等应达到规定指标范围；捆绳与钢丝消耗量分别应满足SPPK-320及TD-1.8要求；首次故障前平均工作时间约4000h；纯工作小时生产率应达到设计值；喂入量及活塞行程次数满足规定范围。 适用作业条件：牧草含水率一般为17%~23%，麦秸、稻草含水率约10%~20%。 4.2 一般技术要求 4.2.1 产品应符合本标准规定，并按批准图样及技术文件制造。 4.2.2 零部件原材料必须符合国家或行业标准；允许使用机械性能不低于原规定的替代材料，但不得影响质量、寿命及互换性。 4.2.3 压捆机应设置起吊用挂接机构，并在行走部分预留安装起重器位置。 4.2.4 应设置草捆长度调节机构，调节范围0.5~1.2m。 4.2.5 打结器应设防雨护罩，开启方便并能观察工作状态。 4.2.6 万向节传动轴、飞轮及关键传动部位应设安全防护罩。 4.2.7 捡拾器、输送喂入器、打结器及主传动系统应设过载保护装置，并具备防止活塞与打捆针碰撞的安全机构。主传动应设超越离合器。 4.2.8 锻件应符合JB3642规定，焊接件应符合GB985规定。 4.3 主要零部件技术要求 4.3.1 万向节传动轴应符合NJ5规定。 4.3.2 主传动箱齿轮与花键轴连接应分别符合ZBT63008及ZBT63007规定，螺旋锥齿轮传动按GB11365规定8~9级精度检验。 4.3.3 捡拾器部件应符合JB5160规定。 4.3.4 额定负荷下运转1h，主传动箱轴承温升不得超过25℃。 4.3.5 打结器部件应符合ZBB91021规定，飞轮装配后需进行静平衡试验，不平衡量不得超过28000g·mm。 4.4 总装技术要求 所有零部件（含外购件、外协件）必须经检验合格后方可进行总装。
