【机械行业标准(JB)】 牧草种子除芒机 技术条件

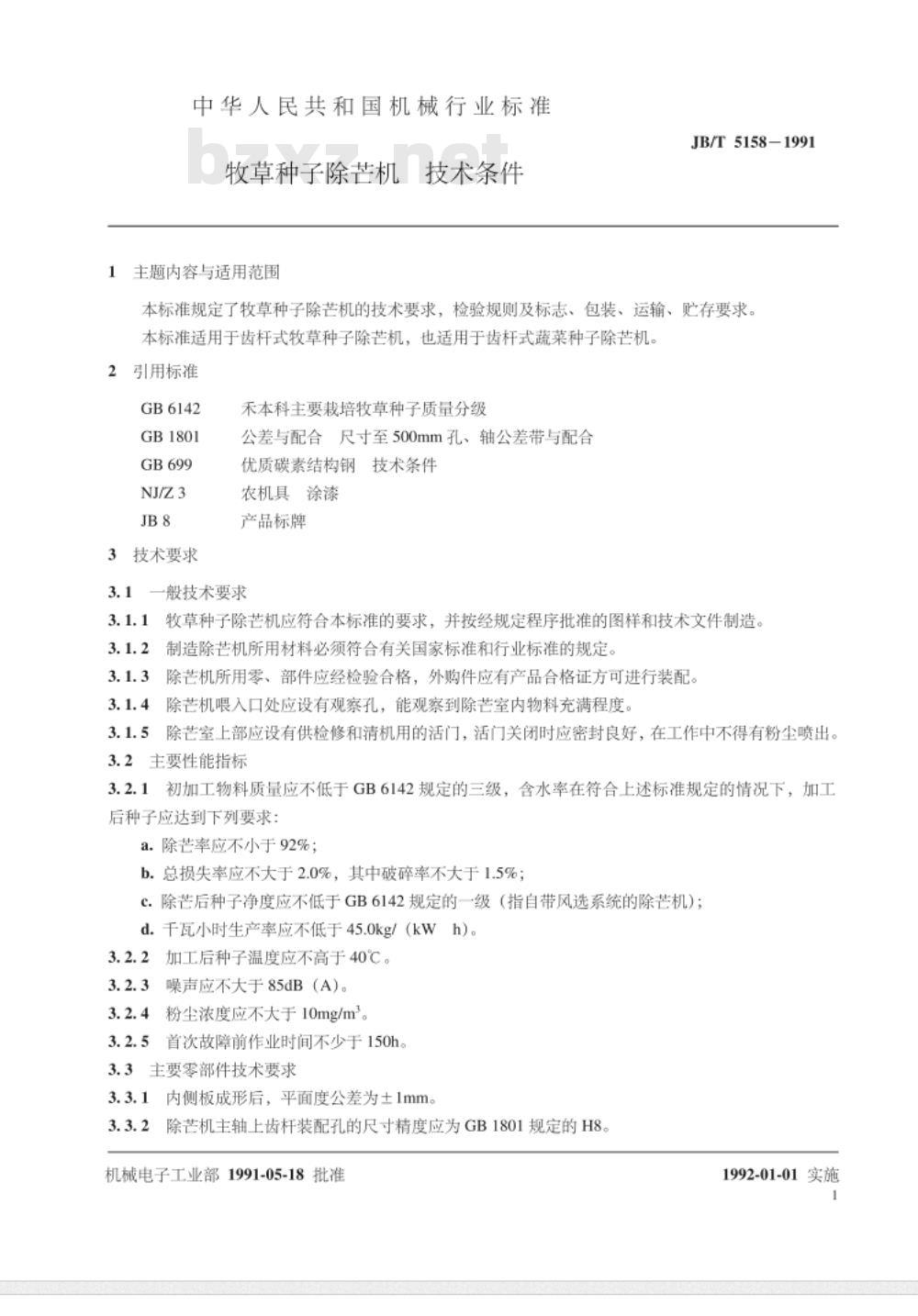

中华人民共和国机械行业标准 JB/T 5158-1991 牧草种子除芒机 技术条件 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了牧草种子除芒机的技术要求、检验规则以及标志、包装、运输和贮存要求。本标准适用于齿杆式牧草种子除芒机，也适用于齿杆式蔬菜种子除芒机。 2 引用标准 GB6142 禾本科主要栽培牧草种子质量分级 GB1801 公差与配合 尺寸至500mm孔、轴公差带与配合 GB699 优质碳素结构钢技术条件 NJ/Z3 农机具涂漆 JB8 产品标牌 3 技术要求 3.1 一般技术要求 3.1.1 牧草种子除芒机应符合本标准要求，并按经规定程序批准的图样及技术文件制造。 3.1.2 制造所用材料必须符合国家或行业标准规定。 3.1.3 零部件须检验合格，外购件应具备合格证方可装配。 3.1.4 喂入口应设观察孔，可观察除芒室物料充满情况。 3.1.5 除芒室上部应设检修及清机活门，关闭时应密封良好，工作中不得有粉尘外溢。 3.2 主要性能指标 3.2.1 初加工物料质量应不低于GB6142规定三级，在规定含水率条件下，加工后应满足：除芒率不小于92%；总损失率不大于2.0%，其中破碎率不大于1.5%；除芒后种子净度不低于一级（带风选系统时）；千瓦小时生产率不低于45.0kg/(kW·h)。 3.2.2 加工后种子温度不高于40℃。 3.2.3 噪声不大于85dB(A)。 3.2.4 粉尘浓度不大于10mg/m³。 3.2.5 首次故障前作业时间不少于150h。 3.3 主要零部件技术要求 3.3.1 内侧板成形后平面度公差±1mm。 3.3.2 主轴齿杆装配孔尺寸精度为GB1801 H8。 3.3.3 主轴及齿杆材料采用机械性能不低于GB699规定的45号钢。 3.3.4 齿杆与主轴孔配合尺寸精度为GB1801 d8。 3.4 装配技术要求 3.4.1 齿杆装配后与壳体侧壁间隙应一致，为14~16mm；与底部间隙为9~11mm。 3.4.2 出口活门应滑动灵活，无卡滞，关闭间隙不大于1mm。 3.4.3 齿杆应安装牢固，扭紧力矩不小于80N·m。 3.4.4 主轴转动应灵活无卡滞。 3.4.5 装袋器活门开关灵活，关闭不得漏料。 3.4.6 风量调节活门锁定装置应可靠。 3.4.7 正常负荷下主轴轴承温度不高于60℃。 3.5 安全要求 3.5.1 外露旋转件应设安全防护罩。 3.5.2 喂入装置上部应设格栅。 3.6 外观质量 涂漆应符合NJ/Z3中TQ-1-B-P或TQ-1-N-P规定。安全防护罩及旋转件颜色应与主体明显区分。镀锌件不涂漆。管道不得有凹陷、毛刺或损伤，焊缝及表面应光滑平整。 4 检验规则 4.1 出厂检验 产品须经检验合格方可出厂。每台产品需进行不少于30min空运转试验，应满足运行平稳、无异常声响、操纵与调节机构可靠、紧固件无松动等要求。 4.2 型式检验 在新产品定型、结构材料重大变更、定期检验（每三年）、停产恢复或质量差异较大及主管部门要求时进行型式检验。检验项目包括3.2~3.6条规定内容。抽检9~15台中随机抽取2台进行检验。 判定规则：除芒率、总损失率、种子温度及安全条款必须全部合格，其余项目允许一定不合格项，超过规定则判不合格。
