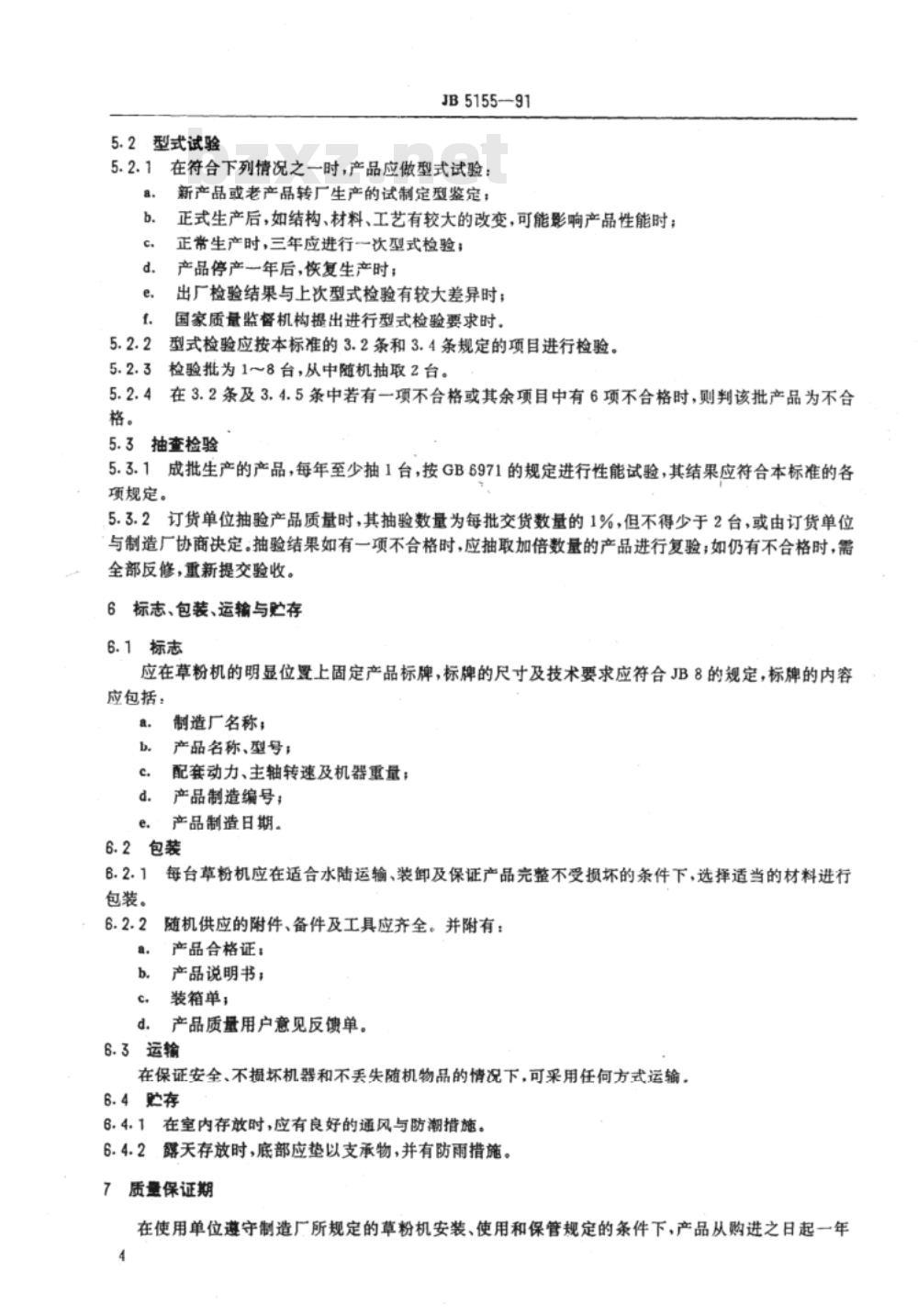

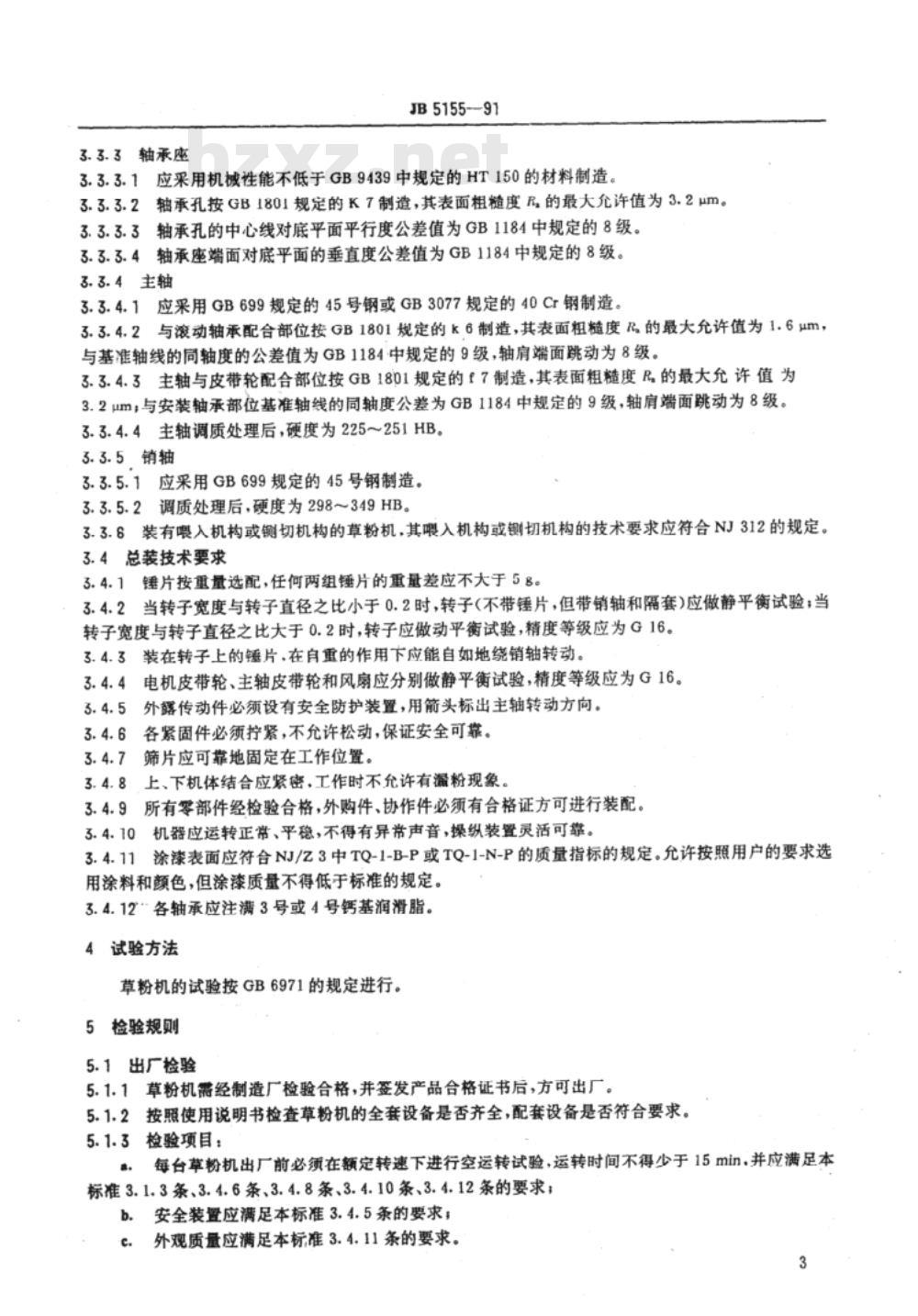

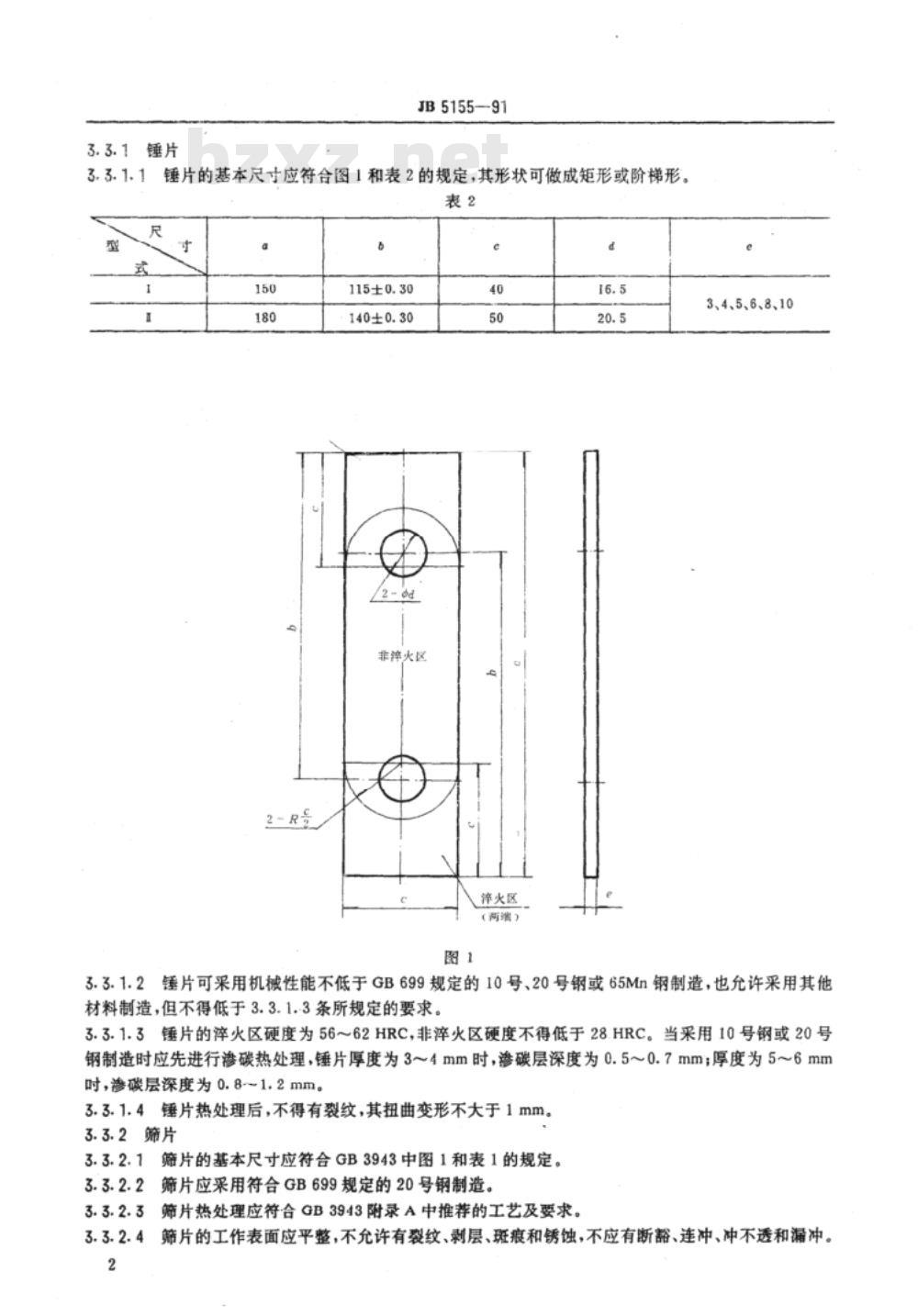

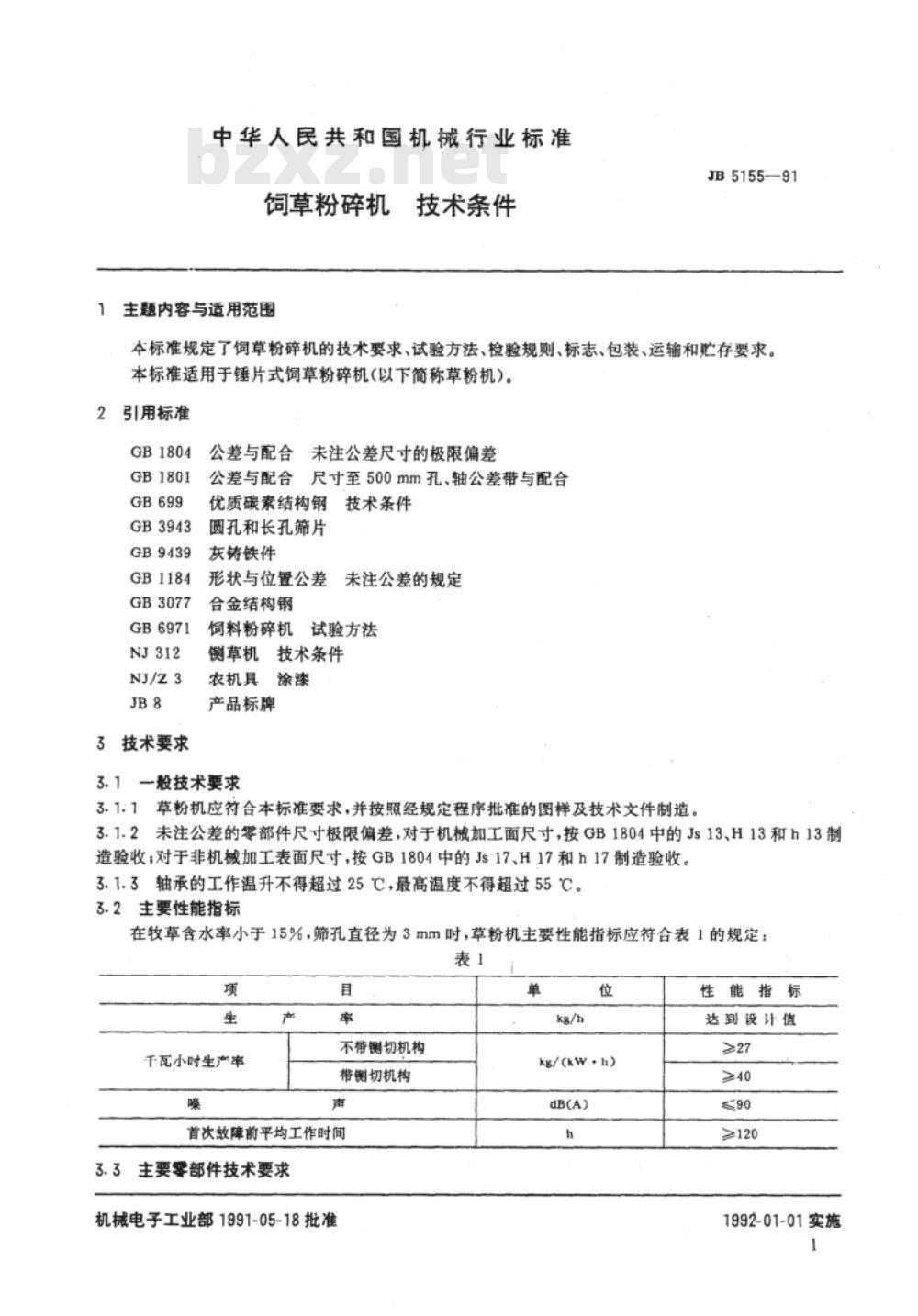

中华人民共和国机械行业标准 JB5155-91 饲草粉碎机 技术条件 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了饲草粉碎机的技术要求、试验方法、检验规则、标志、包装、运输和贮存要求。本标准适用于锤片式饲草粉碎机（以下简称草粉机）。 2 引用标准 GB1804 公差与配合 未注公差尺寸的极限偏差 GB1801 公差与配合 尺寸至500mm孔、轴公差带与配合 GB699 优质碳素结构钢技术条件 GB3943 饲料粉碎机筛片 GB9439 灰铸铁件 GB1184 形状与位置公差 GB3077 合金结构钢 GB6971 饲料粉碎机试验方法 NJ312 草机技术条件 NJ/Z3 农机具涂漆 JB8 产品标牌 3 技术要求 3.1 一般技术要求 3.1.1 草粉机应符合本标准要求，并按经规定程序批准的图样及技术文件制造。 3.1.2 未注公差的零部件尺寸极限偏差：机械加工面按GB1804中的Js13、H13、h13执行；非机械加工表面按GB1804中的Js17、H17、h17执行。 3.1.3 轴承工作温升不得超过25℃，最高温度不得超过55℃。 3.2 主要性能指标 在牧草含水率小于15%、筛孔直径为3mm条件下，主要性能指标如下： 千瓦小时生产率：达到设计值 生产率：不带切机构 >27 kg/h；带切机构 >40 kg/h 噪声：90 dB(A) 首次故障前平均工作时间：>120 h 3.3 主要零部件技术要求 3.3.1 锤片 3.3.1.1 锤片基本尺寸应符合图1和表2规定，形状可为矩形或阶梯形。 3.3.1.2 锤片材料可采用GB699规定的10号、20号钢或65Mn钢，也可采用不低于标准要求的其他材料。 3.3.1.3 锤片淬火区硬度为56～62HRC，非淬火区硬度不低于28HRC。采用10号或20号钢时需先渗碳处理：厚度3～4mm时渗碳层0.5～0.7mm；厚度5～6mm时为0.8～1.2mm。 3.3.1.4 锤片热处理后不得有裂纹，扭曲变形不大于1mm。 3.3.2 筛片 3.3.2.1 筛片基本尺寸应符合GB3943规定。 3.3.2.2 筛片应采用符合GB699的20号钢制造。 3.3.2.3 热处理应符合GB3943附录A推荐工艺。 3.3.2.4 工作表面应平整，不得有裂纹、剥层、斑痕、锈蚀、断豁、冲孔缺陷。 3.3.3 轴承座 3.3.3.1 材料不低于GB9439规定HT150。 3.3.3.2 轴承孔按GB1801 K7制造，表面粗糙度Ra≤3.2μm。 3.3.3.3 轴承孔中心线对底平面平行度为GB1184 8级。 3.3.3.4 轴承座端面对底平面垂直度为GB1184 8级。 3.3.4 主轴 3.3.4.1 材料为GB699 45号钢或GB3077 40Cr钢。 3.3.4.2 轴承配合部位按GB1801 k6制造，Ra≤1.6μm，同轴度为GB1184 9级，轴肩端面跳动8级。 3.3.4.3 皮带轮配合部位按GB1801 f7制造，Ra≤3.2μm，同轴度为GB1184 9级。 3.3.4.4 调质后硬度225～251HB。 3.3.5 销轴 3.3.5.1 材料为GB699 45号钢。 3.3.5.2 调质后硬度298～349HB。 3.3.6 带喂入或切碎机构的草粉机，其机构应符合NJ312规定。 3.4 总装技术要求 3.4.1 锤片按重量选配，同组锤片重量差不大于5g。 3.4.2（后续内容OCR缺失）
