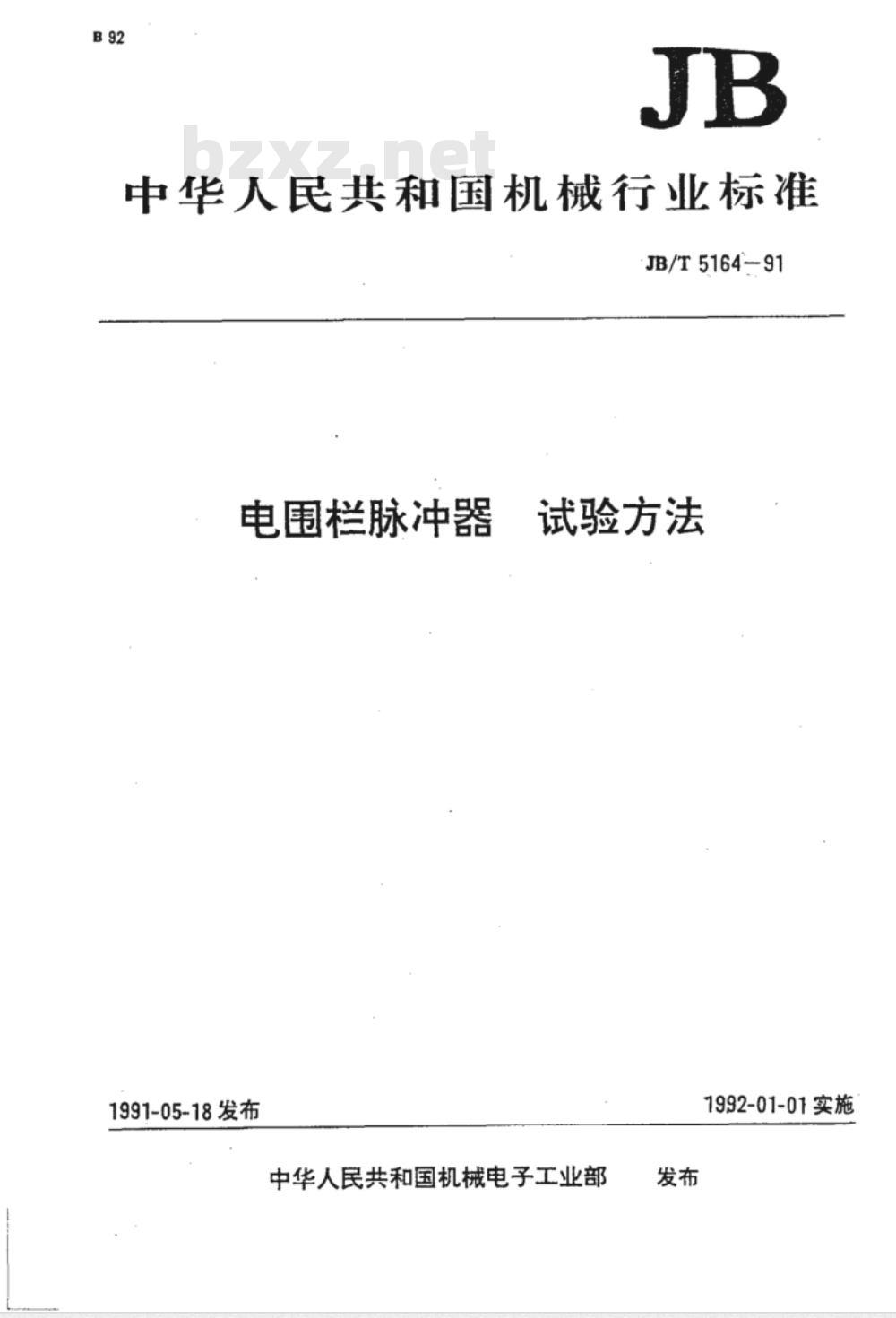

【机械行业标准(JB)】 电围栏脉冲器 试验方法

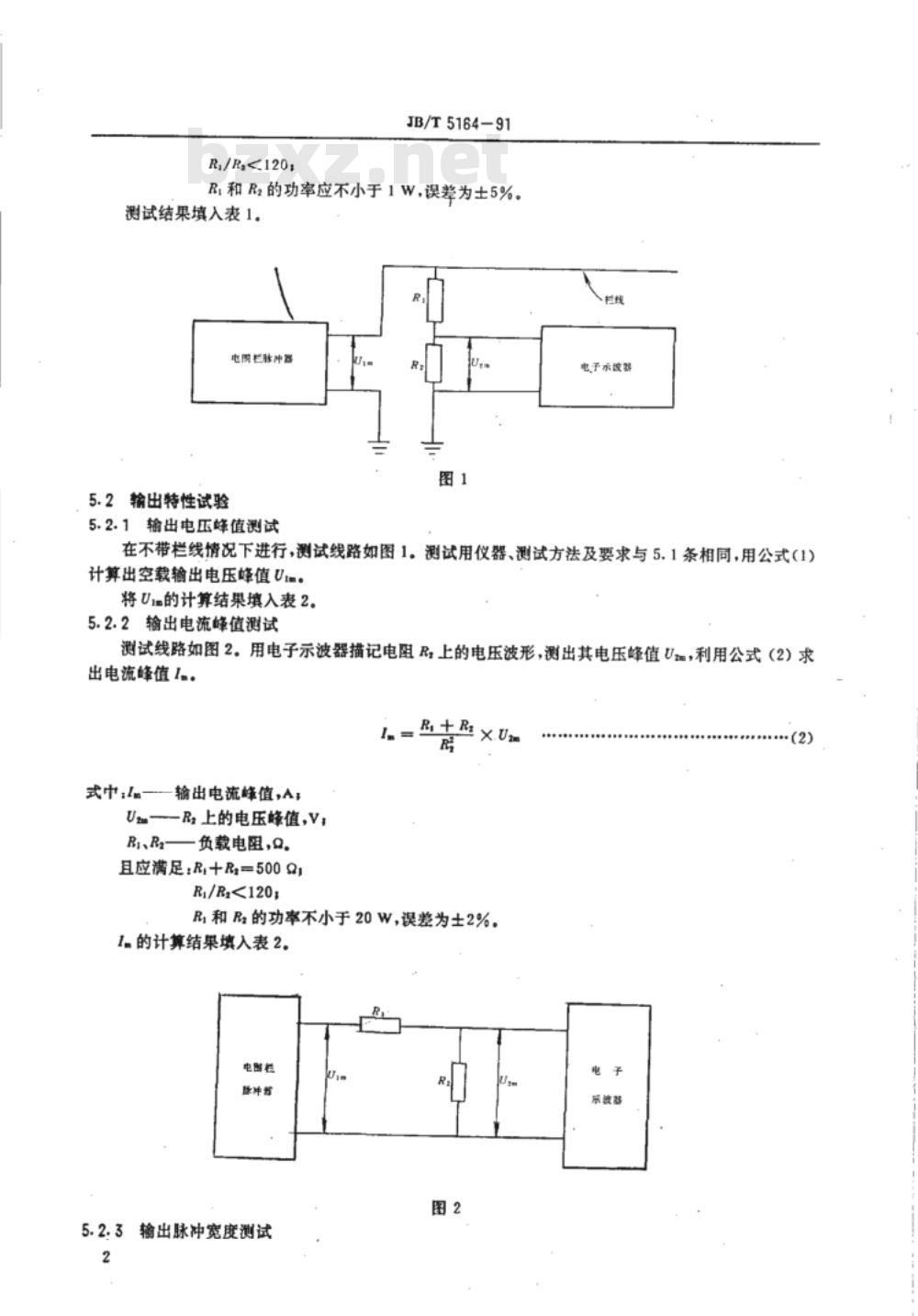

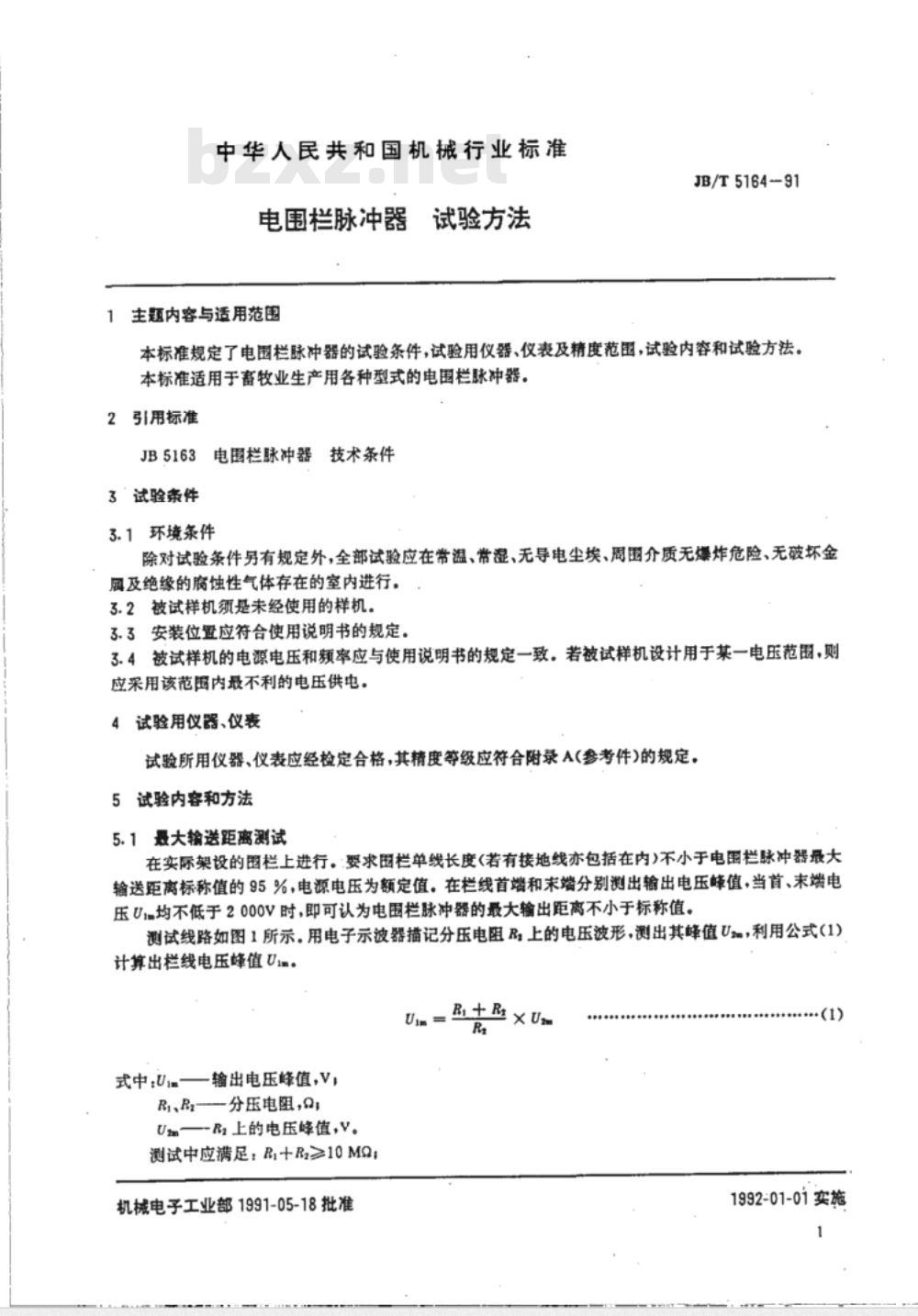

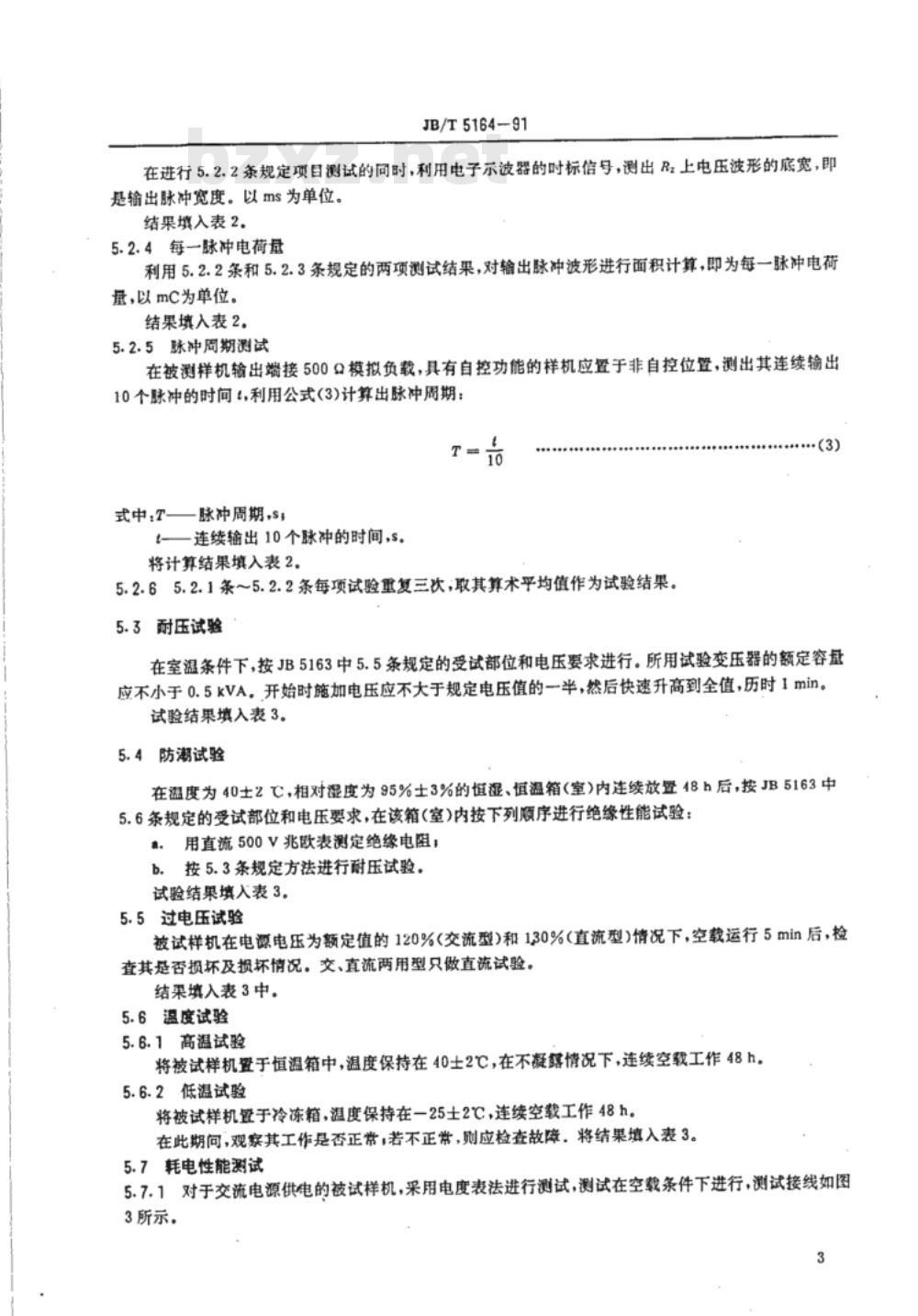

中华人民共和国机械行业标准 JB/T 5164-91 电围栏脉冲器 试验方法 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 范围 本标准规定了电围栏脉冲器的试验条件、试验用仪器仪表及精度要求、试验内容和试验方法。本标准适用于畜牧业生产用各种型式的电围栏脉冲器。 2 规范性引用文件 JB 5163 电围栏脉冲器技术条件 3 试验条件 3.1 除另有规定外，所有试验应在常温、常湿、无导电尘埃、无爆炸危险及无腐蚀性气体的室内进行。 3.2 被试样机应为未经使用的样机。 3.3 安装位置应符合使用说明书要求。 3.4 试验电源电压及频率应与说明书一致；如为电压范围供电，应采用最不利电压条件进行试验。 4 试验用仪器仪表 所用仪器仪表应经检定合格，其精度应符合附录A（参考件）要求。 5 试验内容与方法 5.1 最大输送距离测试 在实际围栏上进行，单线长度不小于标称最大输送距离的95%，电源为额定电压。在围栏首端与末端测量输出电压峰值，当两端电压均不低于2000V时，判定最大输送距离满足要求。测试采用分压电阻与示波器测量波形，并按公式计算输出电压峰值。 5.2 输出特性试验 5.2.1 输出电压峰值测试：在空载条件下进行，采用示波器测量并计算峰值。 5.2.2 输出电流峰值测试：通过测量负载电阻电压波形计算电流峰值。 5.2.3 输出脉冲宽度测试：用示波器时标测量脉冲波形底宽，以ms计。 5.2.4 每一脉冲电荷量：根据电压与脉冲宽度计算脉冲面积得到，单位mC。 5.2.5 脉冲周期测试：在500Ω模拟负载下测量连续10个脉冲时间，计算周期T=t/10。 5.2.6 每项试验重复三次取算术平均值作为结果。 5.3 耐压试验 按JB 5163规定进行，在室温下施加规定耐压值，1min内不得击穿或闪络。 5.4 防潮试验 在温度40±2℃、相对湿度95%±3%环境中放置48h后，进行绝缘电阻及耐压试验，按规定判定。 5.5 过电压试验 在电源电压为额定值120%（交流）或130%（直流）条件下空载运行5min，检查是否损坏。 5.6 温度试验 5.6.1 高温试验：在40±2℃下连续空载运行48h。 5.6.2 低温试验：在-25±2℃下连续空载运行48h。
