【机械行业标准(JB)】 压捆机用钢丝

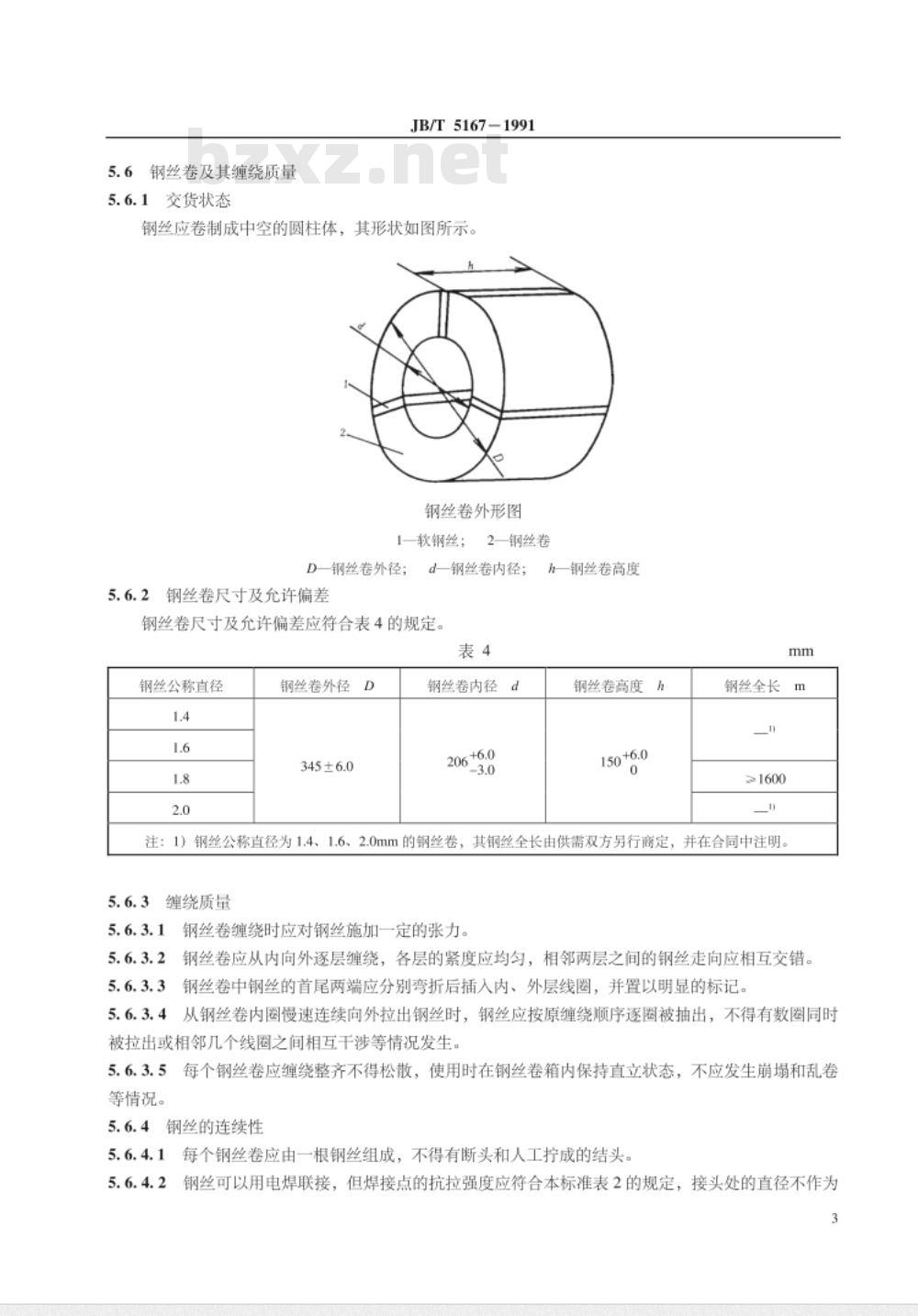

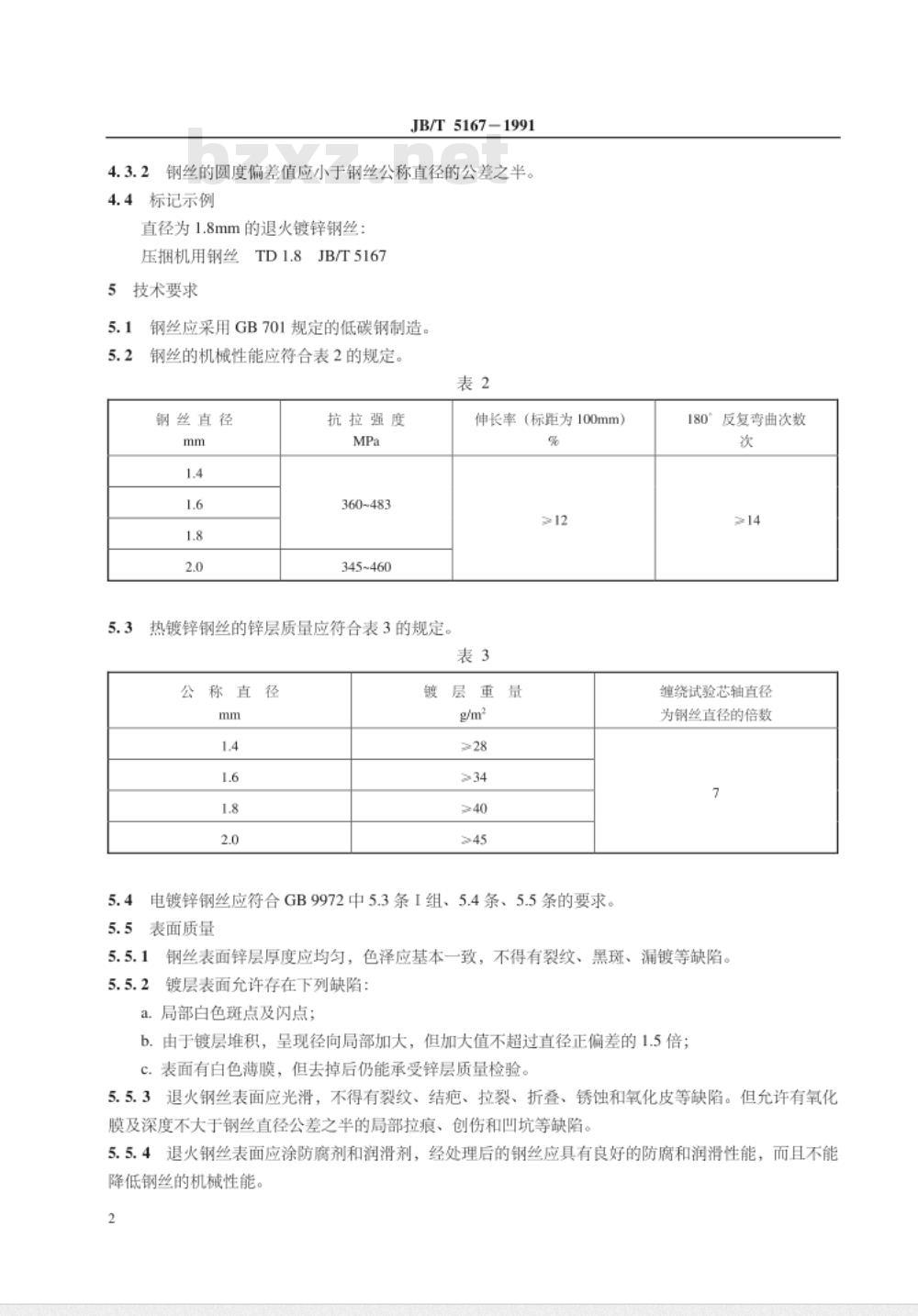

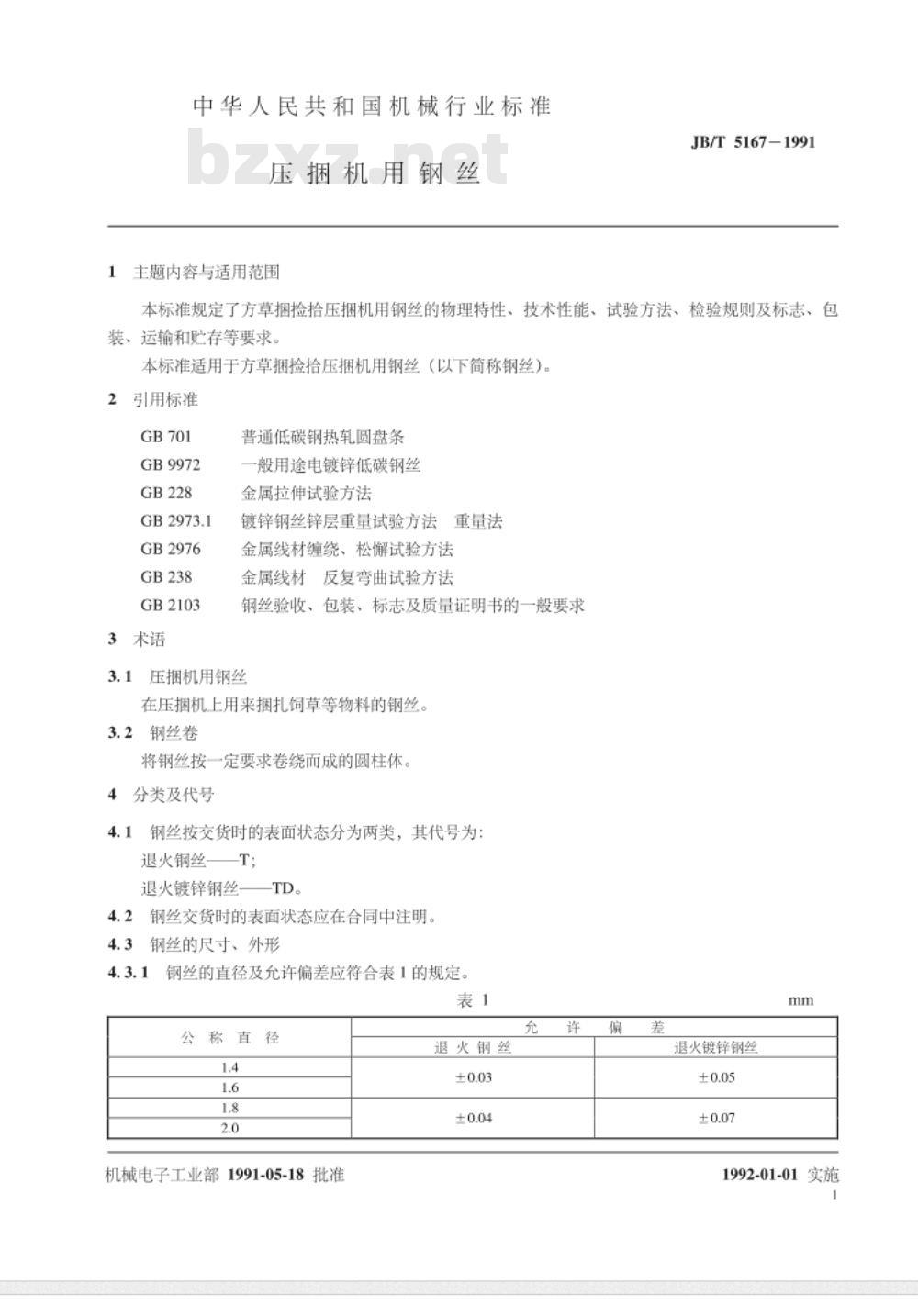

中华人民共和国机械行业标准 JB/T 5167—1991 压捆机用钢丝 1991-05-18 发布 1992-01-01 实施 1 主题内容与适用范围 本标准规定了方草捆捡拾压捆机用钢丝的物理特性、技术性能、试验方法、检验规则以及标志、包装、运输和贮存等要求。 本标准适用于方草捆捡拾压捆机用钢丝（以下简称钢丝）。 2 引用标准 GB 701 普通低碳钢热轧圆盘条 GB 9972 一般用途电镀锌低碳钢丝 GB 228 金属拉伸试验方法 GB 2973.1 镀锌钢丝锌层重量试验方法（重量法） GB 2976 金属线材缠绕试验方法 GB 238 金属线材反复弯曲试验方法 GB 2103 钢丝验收、包装、标志及质量证明书的一般要求 3 术语 3.1 压捆机用钢丝 在压捆机上用来捆扎饲草等物料的钢丝。 3.2 钢丝卷 将钢丝按一定要求卷绕而成的圆柱体。 4 分类及代号 4.1 钢丝按交货时的表面状态分为两类： 退火钢丝——T； 退火镀锌钢丝——TD。 钢丝交货时的表面状态应在合同中注明。 4.2 钢丝的尺寸与外形 4.3 钢丝的尺寸及允许偏差 4.3.1 钢丝的直径及允许偏差应符合表1规定。 公称直径（mm）：1.4、1.6、1.8、2.0 退火钢丝允许偏差：±0.03、±0.04 退火镀锌钢丝允许偏差：±0.05、±0.07 4.3.2 钢丝的圆度偏差值应小于钢丝公称直径公差的一半。 4.4 标记示例 直径为1.8 mm 的退火镀锌钢丝标记为：TD 1.8 JB/T 5167 5 技术要求 5.1 钢丝应采用符合 GB 701 的低碳钢制造。 5.2 机械性能 钢丝的机械性能应符合下列要求： 抗拉强度（MPa）： 1.4 mm：360～483 1.6 mm、1.8 mm、2.0 mm：345～460 伸长率（标距 100 mm）：≥12% 5.3 镀锌层质量 热镀锌钢丝锌层重量应符合下列要求（g/m²）： 1.4 mm：≥28 1.6 mm：≥34 1.8 mm：≥40 2.0 mm：≥45 电镀锌钢丝应符合 GB 9972 中相关条款的规定。 5.4 表面质量 5.4.1 镀锌钢丝表面锌层厚度应均匀，色泽基本一致，不得有裂纹、黑斑、漏镀等缺陷。 允许存在以下缺陷： 局部白色斑点及闪点； 由于镀层堆积导致的局部直径增大，但不超过直径正偏差的1.5倍； 表面存在白色薄膜，但去除后仍满足锌层质量要求。 5.4.2 退火钢丝表面应光滑，不得有裂纹、结疤、拉裂、折叠、锈蚀和氧化皮等缺陷。 允许存在氧化膜及深度不大于钢丝直径公差一半的局部拉痕、划伤和凹坑。 5.4.3 退火钢丝表面应涂防腐剂和润滑剂，处理后应具有良好的防腐和润滑性能，且不得降低机械性能。 5.5 力学试验要求 反复弯曲次数：14 次 缠绕试验芯轴直径：为钢丝直径的 7 倍 5.6 钢丝卷及缠绕质量 5.6.1 交货状态 钢丝应卷制成中空圆柱体。 5.6.2 钢丝卷尺寸及允许偏差 钢丝卷外径 D：345 ± 6.0 mm 钢丝卷内径 d：206 ± 6.0 mm 钢丝卷高度 h：150 ± 6.0 mm 钢丝全长：≥1600 m 注：公称直径为 1.4、1.6、2.0 mm 的钢丝卷，其钢丝全长由供需双方协商确定，并在合同中注明。 5.6.3 缠绕质量要求 钢丝卷缠绕时应施加一定张力； 应由内向外逐层缠绕，各层紧度均匀，相邻层应交错排列； 钢丝首尾应弯折并插入内外层线圈，且有明显标记； 从内圈拉出钢丝时，应按顺序逐圈抽出，不得发生缠绕混乱； 钢丝卷应整齐紧密，不得松散，在使用过程中应保持直立，不得塌卷。 5.6.4 钢丝连续性 钢丝应保持连续，不得随意接头。
