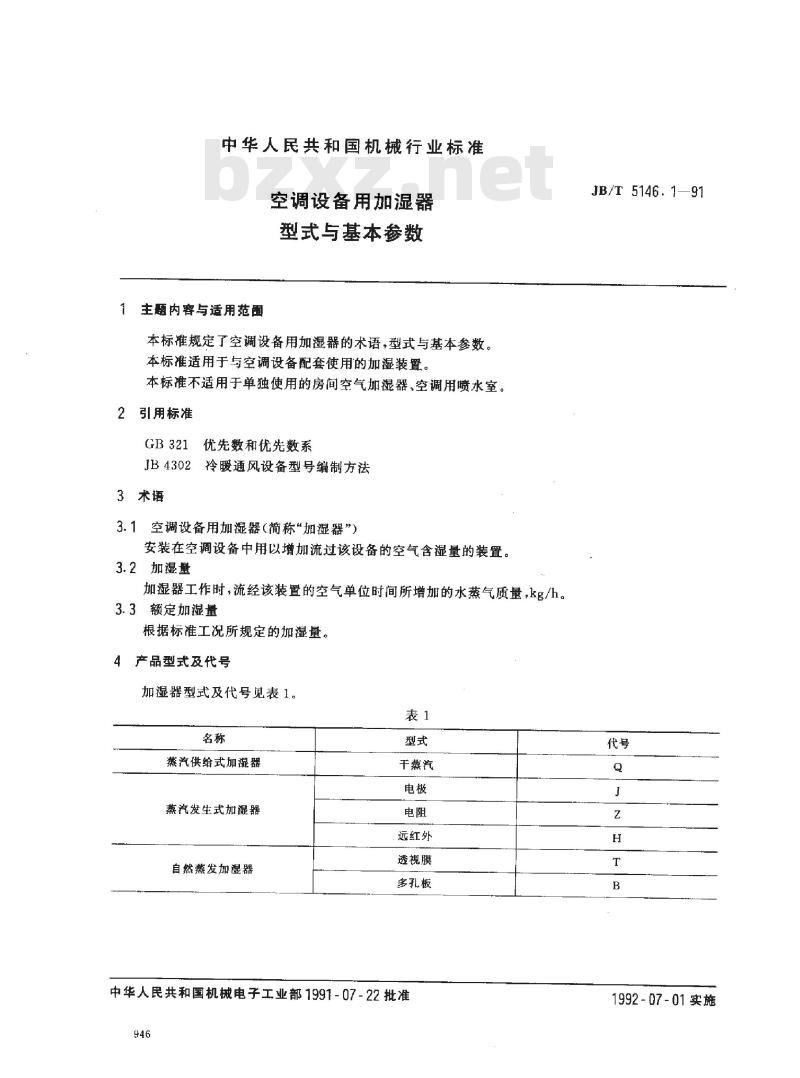

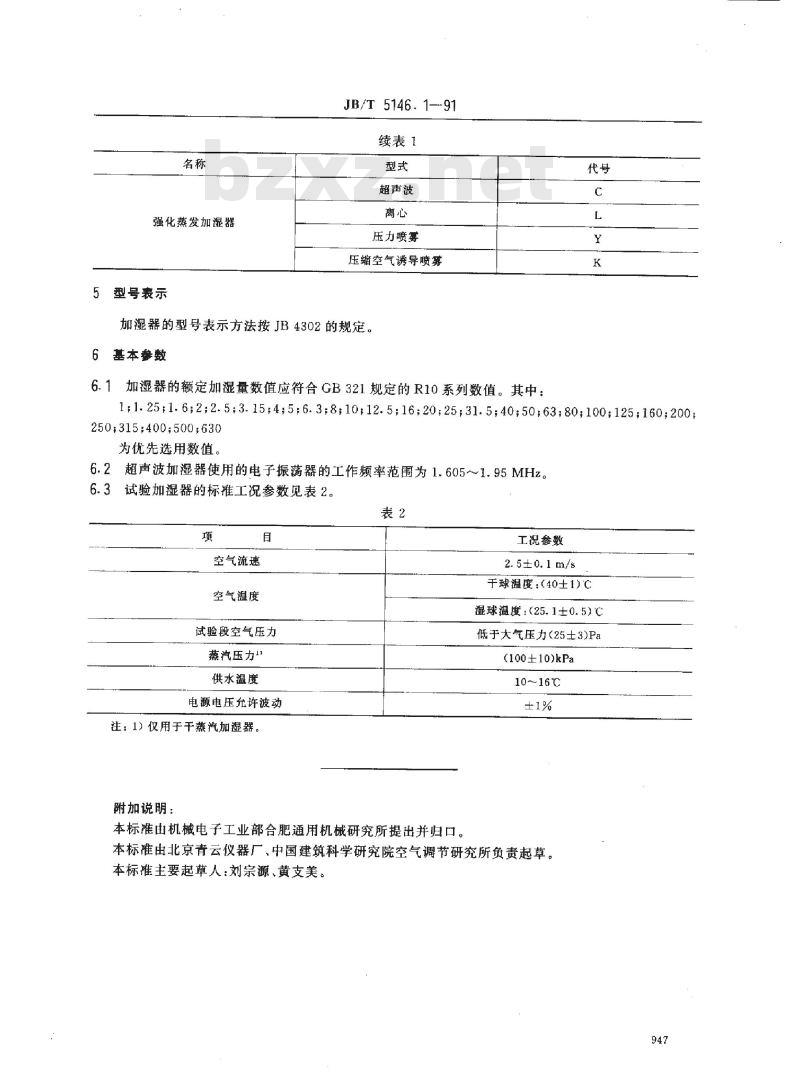

中华人民共和国机械行业标准 空调设备用加湿器 型式与基本参数 （JB/T 5146.1—91） 1 主题内容与适用范围 本标准规定了空调设备用加湿器的术语、型式与基本参数。本标准适用于与空调设备配套使用的加湿装置，不适用于单独使用的房间空气加湿器及空调用喷水室。 2 引用标准 GB 321 优先数和优先数系 JB 4302 冷暖通风设备型号编制方法 3 术语 3.1 空调设备用加湿器（简称“加湿器”） 安装在空调设备中，用以增加流经该设备空气含湿量的装置。 3.2 加湿量 加湿器工作时，流经该装置的空气在单位时间内所增加的水蒸气质量，单位为kg/h。 3.3 额定加湿量 根据标准工况规定的加湿量。 4 产品型式及代号 加湿器的型式及代号见表1。 表1 加湿器型式及代号： - 喷汽供给式加湿器：干蒸汽（代号：Q） - 蒸汽发生式加湿器：电极（代号：J）、电阻（代号：Z）、远红外（代号：H） - 自然蒸发加湿器：透湿膜（代号：T）、多孔板（代号：B） - 强化蒸发加湿器：超声波（代号：C）、离心（代号：L）、压力喷雾（代号：Y）、压缩空气诱导喷雾（代号：K） 加湿器的型号表示方法按JB 4302的规定执行。 5 基本参数 5.1 加湿器的额定加湿量数值应符合GB 321规定的R10系列数值。优先选用数值如下： 1、1.25、1.6、2、2.5、3.15、4、5、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100、125、160、200、250、315、400、500、630。 5.2 超声波加湿器所使用的电子振荡器工作频率范围为1.605～1.95 MHz。 5.3 试验加湿器的标准工况参数见表2。 表2 标准工况参数： - 空气流速：2.5±0.1 m/s - 空气温度：干球温度（40±1）℃，湿球温度（25.1±0.5）℃ - 试验段空气压力：低于大气压力（25±3）Pa - 蒸汽压力（仅用于干蒸汽加湿器）：（100±10）kPa - 供水温度：10～16℃ - 电源电压允许波动：±1% 附加说明： 本标准由机械电子工业部合肥通用机械研究所提出并归口。 本标准由北京青云仪器厂、中国建筑科学研究院空气调节研究所负责起草。 本标准主要起草人：刘宗源、黄支美。 本标准于1991年7月22日批准，1992年7月1日实施。
