【机械行业标准(JB)】 喷油螺杆式单级制冷压缩冷凝机组 技术条件

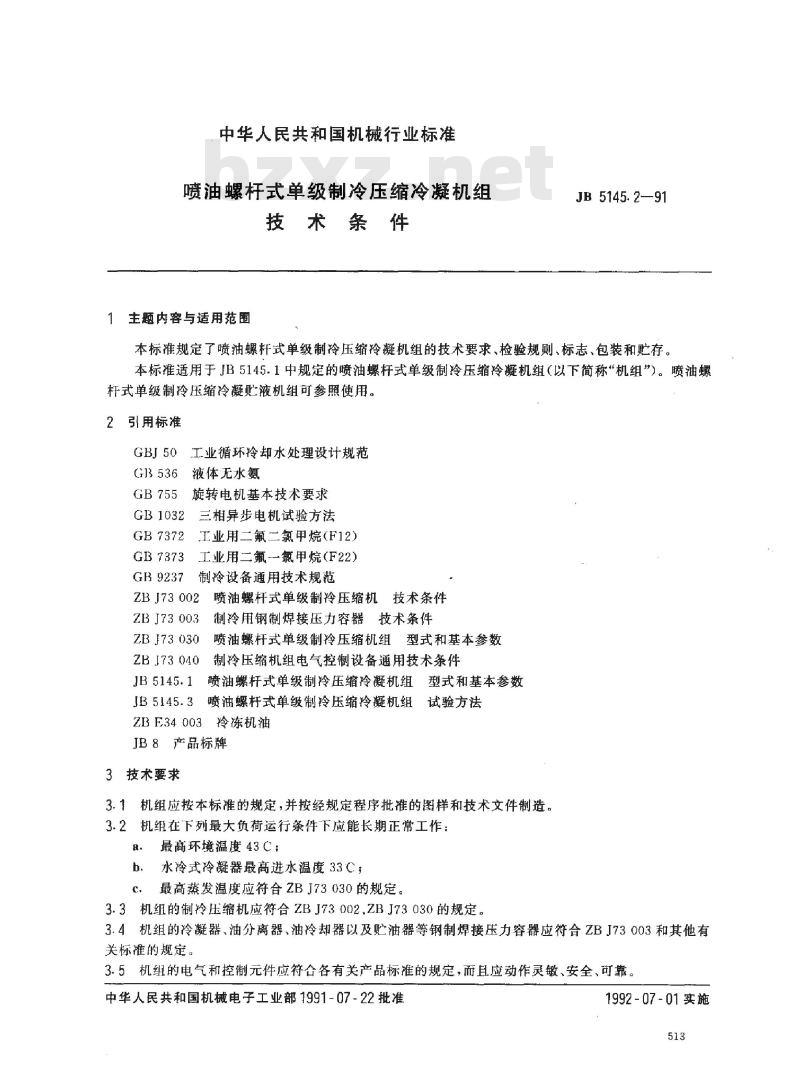

中华人民共和国机械行业标准 喷油螺杆式单级制冷压缩冷凝机组 技术条件 标准号：JB 5145.2-91 1 主题内容与适用范围 本标准规定了喷油螺杆式单级制冷压缩冷凝机组的技术要求、检验规则、标志、包装和贮存。 本标准适用于JB 5145.1规定的喷油螺杆式单级制冷压缩冷凝机组（以下简称机组），喷油螺杆式单级制冷压缩冷凝贮液机组可参照使用。 2 引用标准 GBJ 50 工业循环冷却水处理设计规范 GB 536 液体无水氨 GB 755 旋转电机基本技术要求 GB 1032 三相异步电动机试验方法 GB 7372 工业用二氟二氯甲烷（R12） GB 7373 工业用二氟一氯甲烷（R22） GB 9237 制冷设备通用技术规范 ZBJ 73002 喷油螺杆式单级制冷压缩机技术条件 ZBJ 73003 制冷用钢制焊接压力容器技术条件 ZBJ 73030 喷油螺杆式单级制冷压缩机型式和基本参数 ZBJ 73040 制冷压缩机组电气控制设备通用技术条件 JB 5145.1 喷油螺杆式单级制冷压缩冷凝机组型式和基本参数 JB 5145.3 喷油螺杆式单级制冷压缩冷凝机组试验方法 ZBE 34003 冷冻机油 JB 8 产品标牌 3 技术要求 3.1 机组应按本标准规定，并按经批准的图样及技术文件制造。 3.2 机组在最大负荷运行条件下应能长期正常工作： a. 最高环境温度43℃； b. 水冷式冷凝器最高进水温度33℃； c. 最高蒸发温度应符合ZBJ 73030的规定。 3.3 机组制冷压缩机应符合ZBJ 73002和ZBJ 73030的规定。 3.4 机组中的冷凝器、油分离器、油冷却器、贮油器等钢制焊接压力容器应符合ZBJ 73003及相关标准规定。 3.5 电气与控制元件应符合相关产品标准，动作灵敏、安全可靠。 3.6 安全保护装置应符合GB 9237的有关规定。 3.7 制冷系统应具备良好的气密性，保持清洁和干燥，运行过程中不得泄漏。 3.8 机组制冷量调节范围应为名义制冷量的15%～100%。 3.9 当电源电压在额定值-10%～+5%范围内变化时，应保证机组能正常启动和运行。 3.10 噪声要求 水冷式机组在名义工况下的噪声应符合规定值；风冷式机组允许在此基础上增加4 dB(A)。 3.11 振动要求 机组固定安装时，其振动值应小于25 μm。 3.12 润滑油要求 润滑油应符合ZBE 34003规定或采用其他适用油品。 3.13 制冷剂要求 R12应符合GB 7372规定，R22应符合GB 7373规定，R717应符合GB 536规定。 3.14 水质要求 机组使用水质应符合GBJ 50规定。 3.15 能量调节装置应灵活可靠。 3.16 安全阀应动作灵敏、密封可靠。 3.17 清洁度要求 机组内部应保持清洁，吸气口应设置气体过滤器。 制冷压缩机清洁度及各部件单位面积清洁度应符合规定，其中换热器按换热面积计算，其它部件按内表面积计算。 3.18 润滑系统 润滑系统应供油可靠，并设置滤油器，确保供油清洁。使用R12或R22制冷剂的机组应配备电加热器，以保证低温启动时供油可靠。 3.19 气密性试验 机组组装完成后，制冷系统应进行气密性试验，确保无泄漏。 3.20 电动机要求 开启式机组配套电动机应符合GB 755和GB 1032规定；半封闭式机组电动机应符合相关标准。 3.21 半封闭式电动机试验 电动机外壳制冷剂侧应进行耐压和气密试验：耐压试验压力为设计压力的1.5倍，气密试验压力等于设计压力。 3.22 绝缘要求 半封闭式机组接线柱对壳体的绝缘电阻应不小于5 MΩ。
