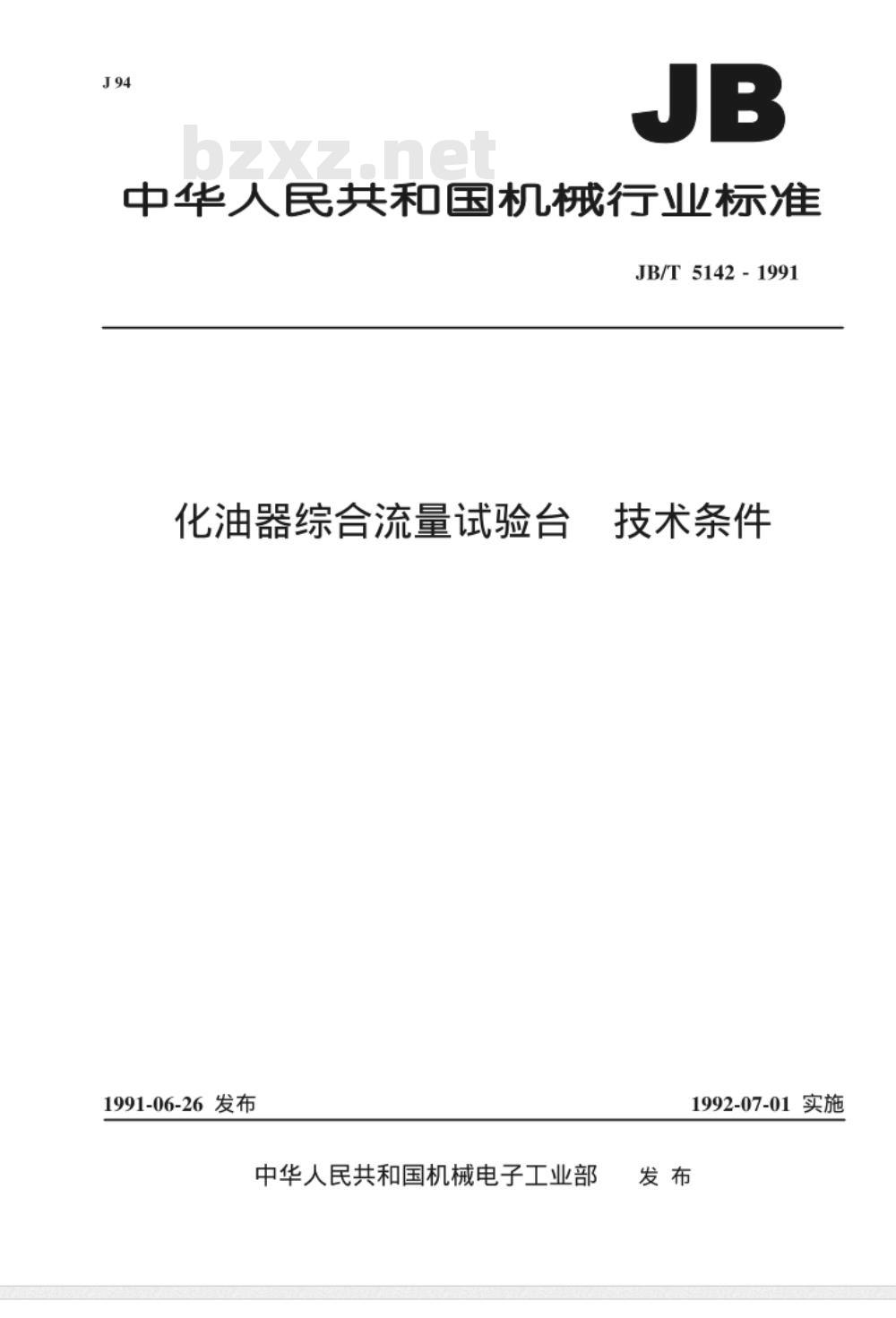

【机械行业标准(JB)】 化油器综合流量试验台 技术条件

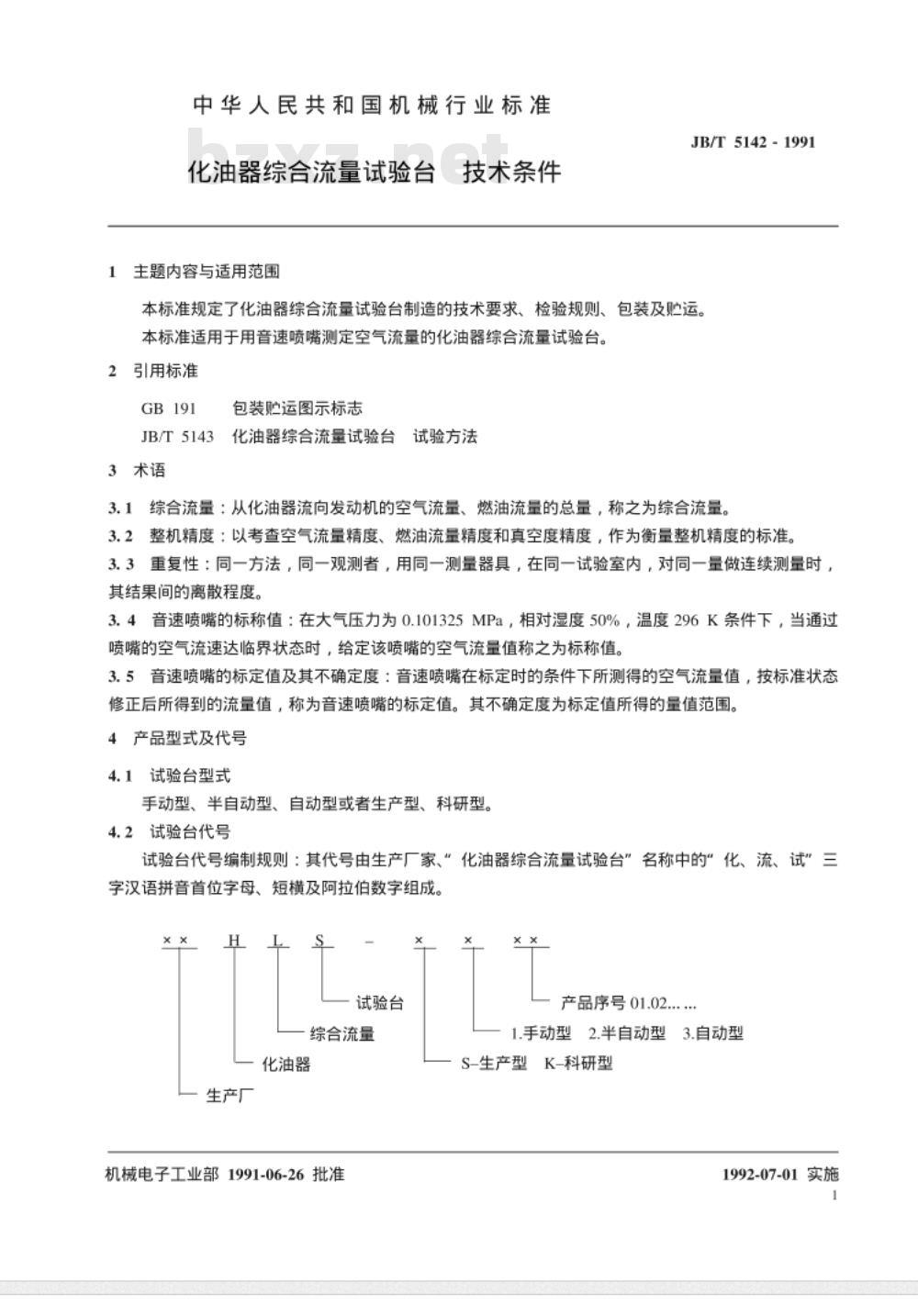

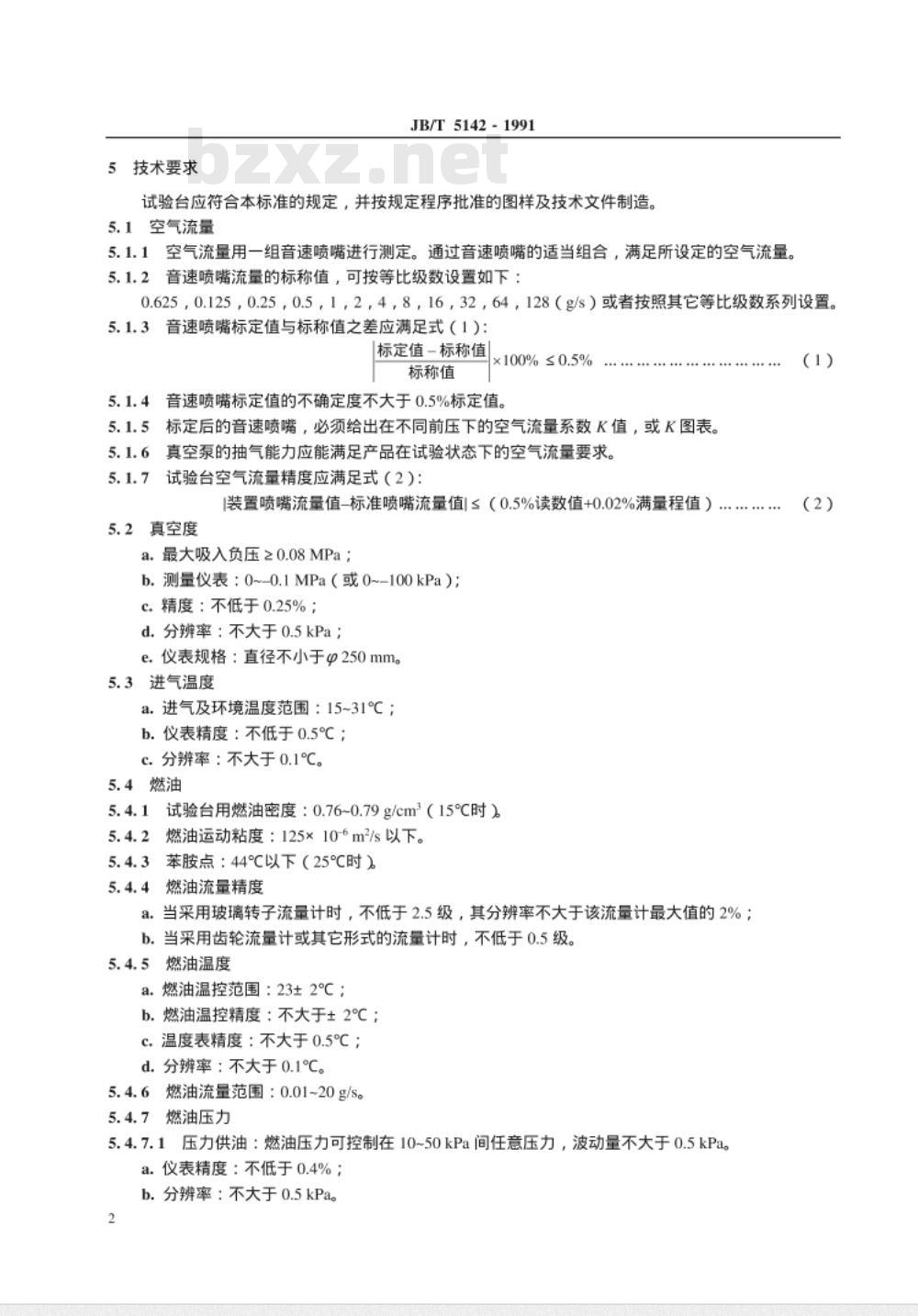

中华人民共和国机械行业标准 化油器综合流量试验台 技术条件 标准号：JB/T 5142-1991 1 主题内容与适用范围 本标准规定了化油器综合流量试验台的技术要求、检验规则以及包装和贮运要求。 本标准适用于采用音速喷嘴测定空气流量的化油器综合流量试验台。 2 引用标准 GB 191 包装储运图示标志 JB/T 5143 化油器综合流量试验台试验方法 3 术语 3.1 综合流量：从化油器流向发动机的空气流量与燃油流量的总量。 3.2 整机精度：以空气流量精度、燃油流量精度和真空度精度作为衡量整机精度的指标。 3.3 重复性：在相同条件下，用同一方法、同一测量器具，由同一观测者连续测量同一量时，其结果之间的离散程度。 3.4 音速喷嘴标称值：在大气压力0.101325 MPa、相对湿度50%、温度296 K条件下，当空气通过喷嘴达到临界流速时对应的空气流量值。 3.5 音速喷嘴标定值及其不确定度：在标定条件下测得的空气流量，经标准状态修正后的流量值为标定值，其不确定度为该值的可能范围。 4 产品型式及代号 4.1 试验台型式 包括手动型、半自动型、自动型，以及生产型和科研型。 4.2 试验台代号 试验台代号由生产厂家代号、“化油器综合流量试验台”名称中“化、流、试”三字的汉语拼音首字母、短横线及阿拉伯数字组成。 产品序号按01、02等顺序编制；类型代号中：1表示手动型，2表示半自动型，3表示自动型；K表示科研型，S表示生产型。 5 技术要求 试验台应符合本标准规定，并按批准的图样及技术文件制造。 5.1 空气流量 5.1.1 空气流量采用一组音速喷嘴进行测定，通过喷嘴组合满足设定流量范围。 5.1.2 音速喷嘴流量标称值可按等比级数设置，如：0.0625、0.125、0.25、0.5、1、2、4、8、16、32、64、128（g/s），也可采用其他等比系列。 5.1.3 音速喷嘴标定值与标称值之差应满足： （标定值－标称值）/标称值×100% ≤ 0.5%。 音速喷嘴标定值的不确定度不大于标定值的0.5%。 5.1.4 标定后的音速喷嘴应提供不同前压下的空气流量系数K值或K值图表。 5.1.5 真空泵抽气能力应满足试验状态下的空气流量要求。 5.1.6 试验台空气流量精度应满足： 装置喷嘴流量值与标准喷嘴流量值之差≤（0.5%读数值+0.02%满量程值）。 5.2 真空度 a. 最大吸入负压不小于0.08 MPa； b. 测量范围：0～0.1 MPa（或0～-100 kPa）； c. 精度不低于0.25%； d. 分辨率不大于0.5 kPa； e. 仪表直径不小于250 mm。 5.3 进气温度 a. 进气及环境温度范围：15～31 ℃； b. 仪表精度不低于0.5 ℃； c. 分辨率不大于0.1 ℃。 5.4 燃油系统 5.4.1 燃油密度：0.76～0.79 g/cm³（15 ℃）。 5.4.2 燃油运动粘度：不大于125×10⁻⁶ m²/s。 5.4.3 苯胺点：不高于44 ℃。 5.4.4 燃油流量精度 a. 采用玻璃转子流量计时，精度不低于2.5级，分辨率不大于最大量程的2%； b. 采用齿轮流量计或其他流量计时，精度不低于0.5级。 5.4.5 燃油温度 a. 温控范围：23±2 ℃； b. 温控精度：不大于±2 ℃； c. 温度计精度：不大于0.5 ℃； d. 分辨率：不大于0.1 ℃。 5.4.6 燃油流量范围：0.01～20 g/s。 5.4.7 燃油压力 5.4.7.1 压力供油：燃油压力可在10～50 kPa范围内调节，波动不大于0.5 kPa。 a. 仪表精度不低于0.4%； b. 分辨率不大于0.5 kPa。 5.4.7.2 重力供油：重力油盒应安装在距工作台面300～500 mm的可调机构上。 a. 油面波动不大于2 mm； b. 高度调节标尺分辨率不大于1 mm。 5.5 空气系统气密性 在所有音速喷嘴关闭状态下，空气系统分为前后两个腔体。 5.5.1 前腔体真空度每分钟下降不大于0.14 kPa。 5.5.2 后腔体真空度每分钟下降不大于1.5 kPa。 5.6 音速条件 启动真空泵并打开所有喷嘴，使系统达到规定的音速流动条件。
