【机械行业标准(JB)】 座标式气割机

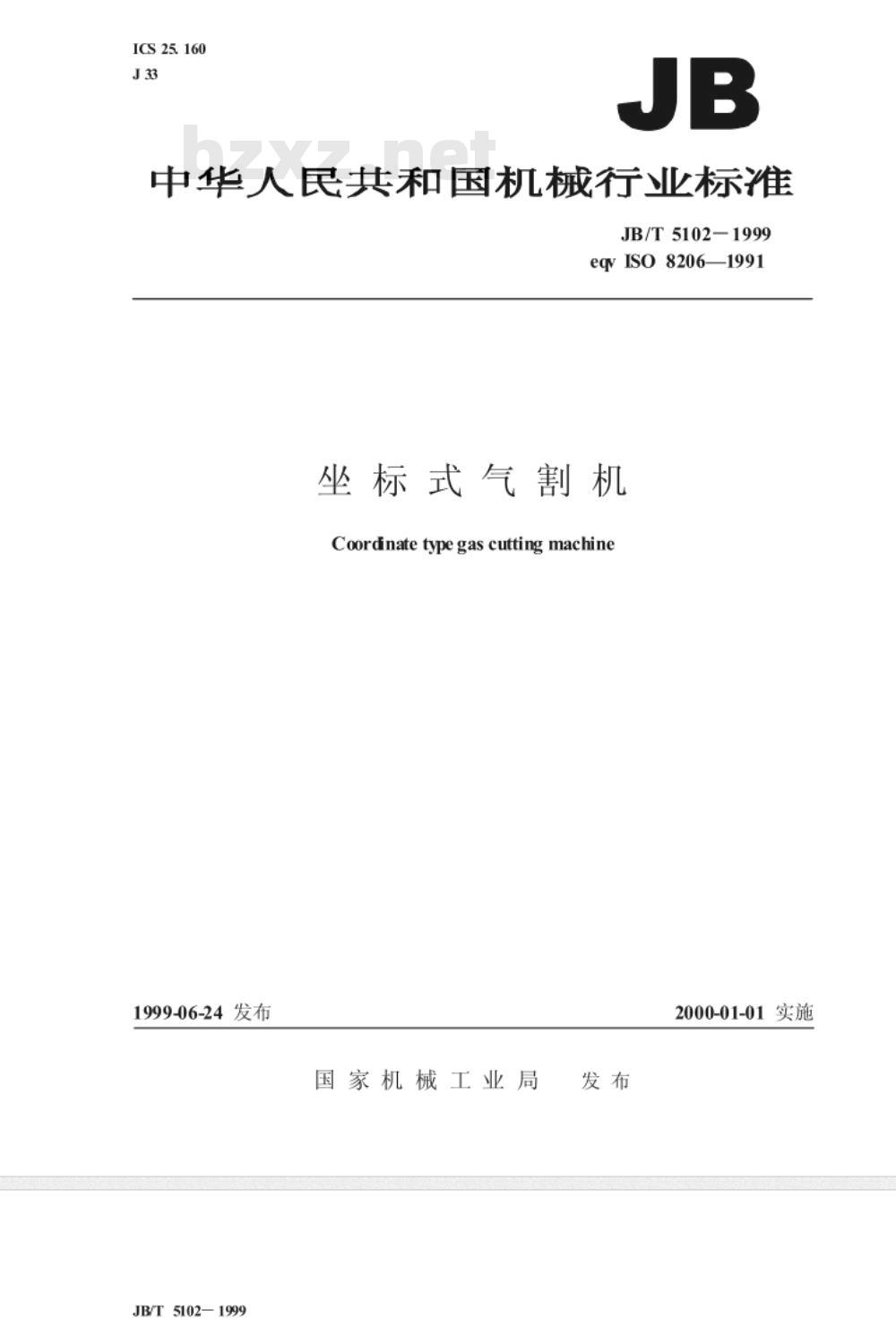

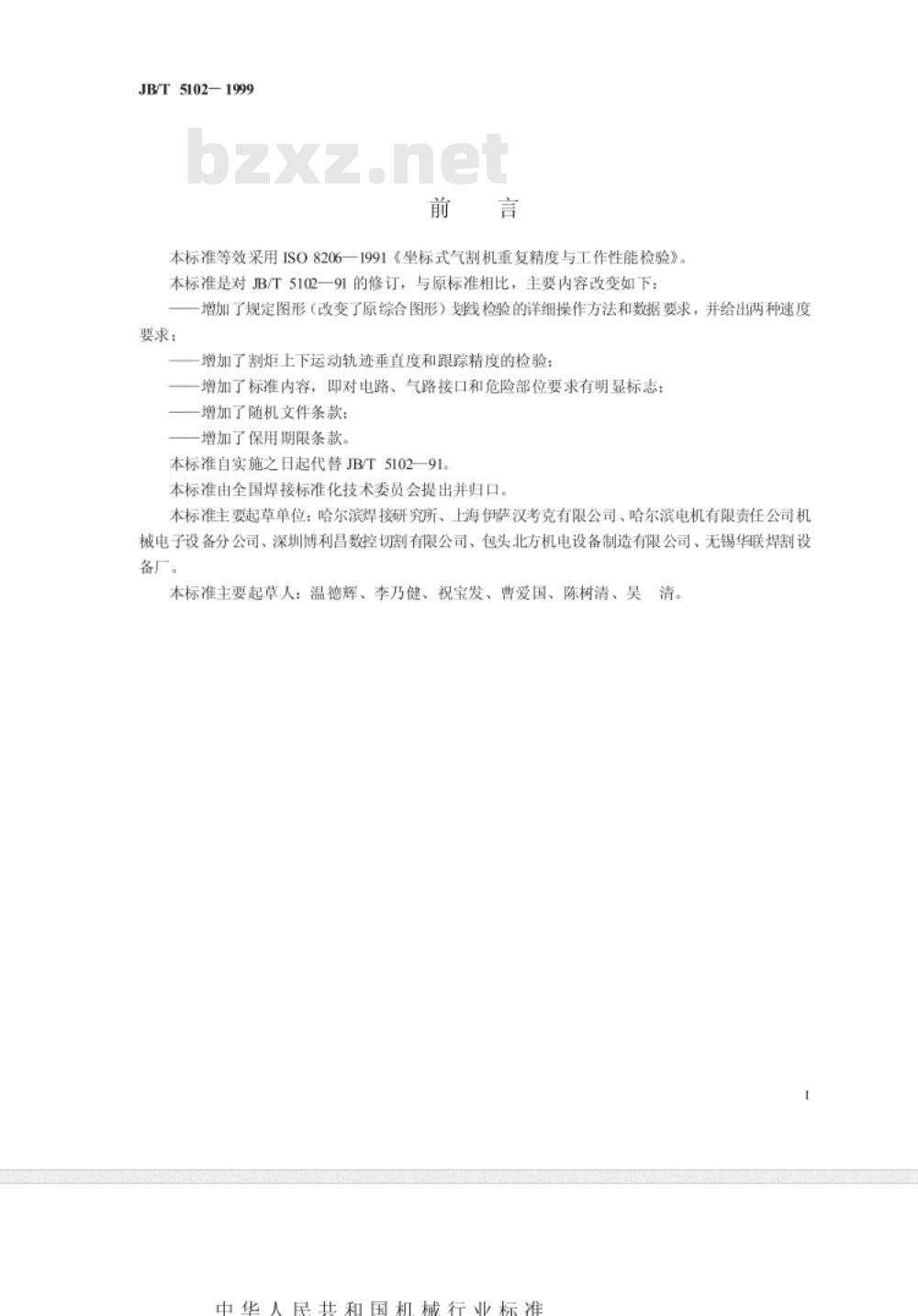

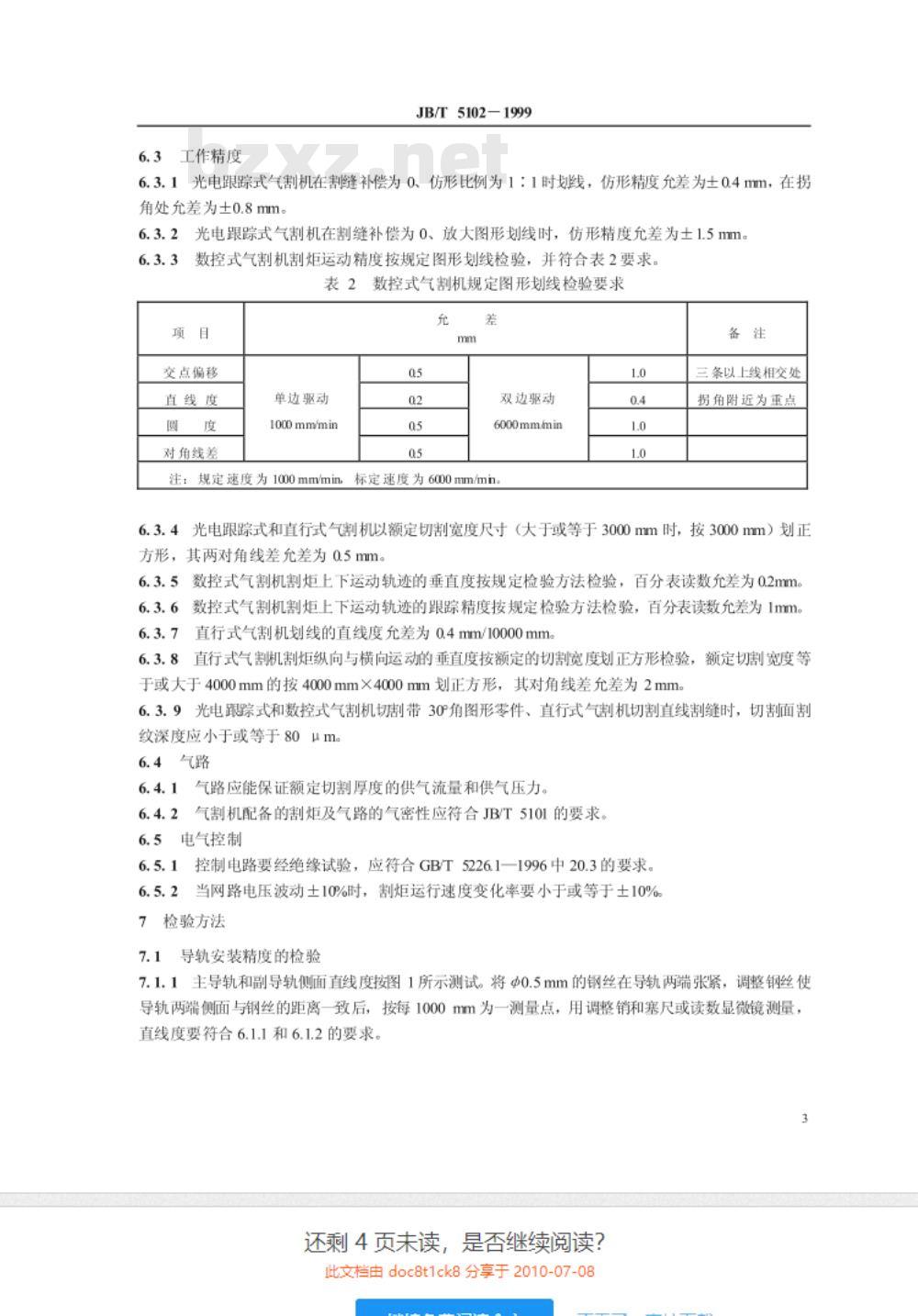

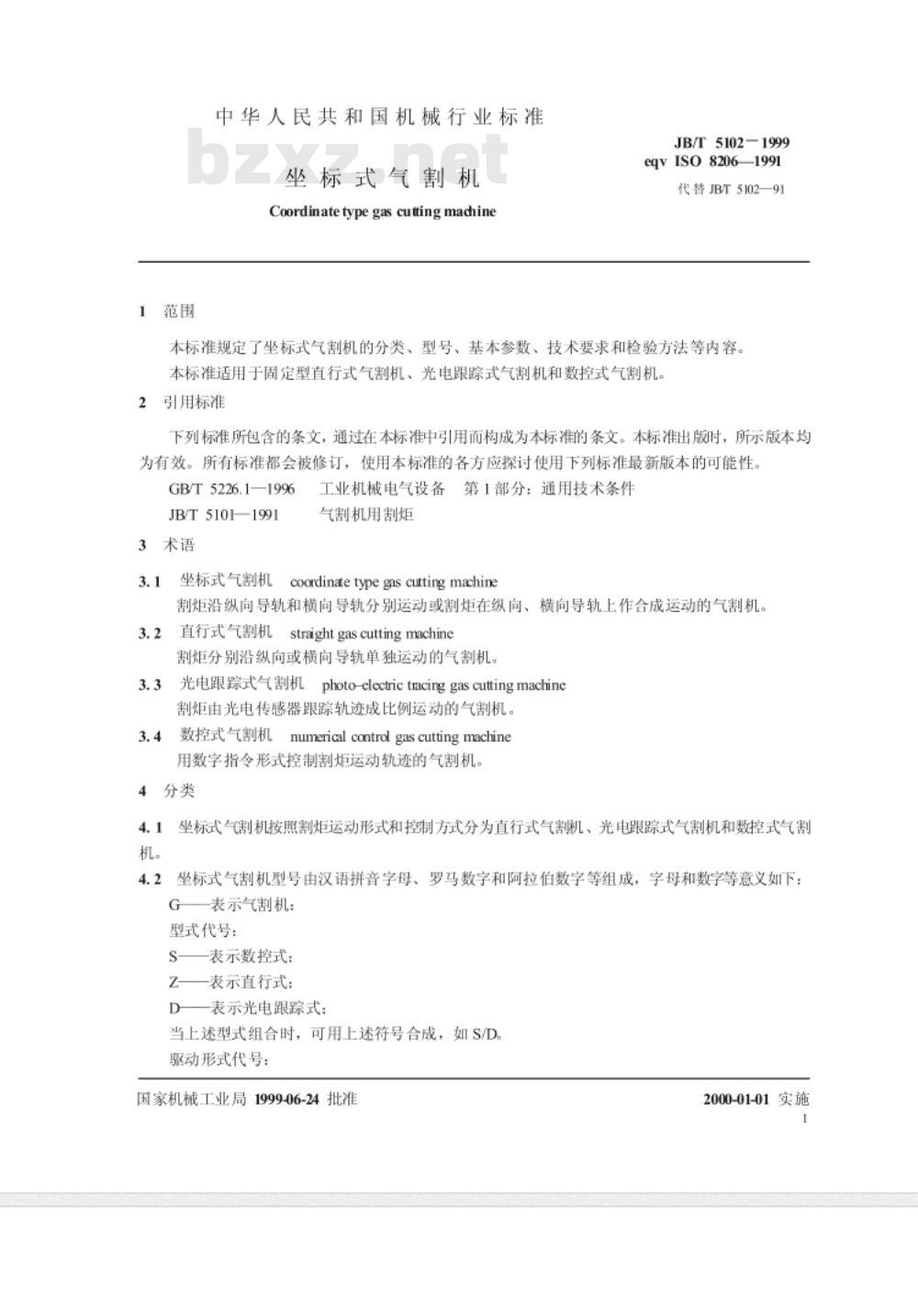

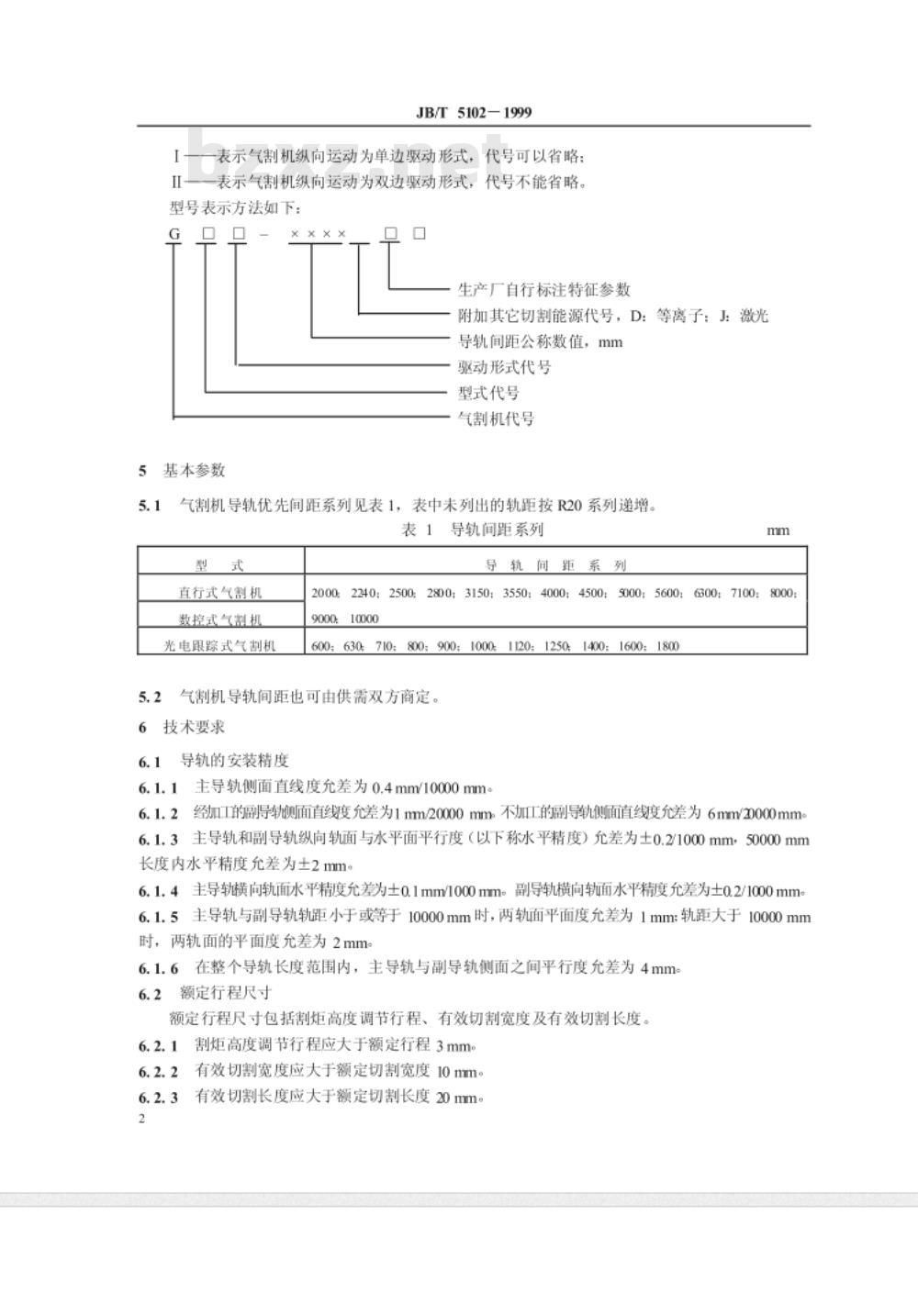

ICS 25.160 J33 中华人民共和国机械行业标准 JB/T 5102—1999 坐标式气割机 Coordinate type gas cutting machine （等效采用ISO 8206—1991） 发布日期：1999-06-24 实施日期：2000-01-01 发布单位：国家机械工业局 前言 本标准等效采用ISO 8206—1991《坐标式气割机重复精度与工作性能检验》，是对JB/T 5102—91的修订。与原标准相比，主要变化如下：增加了规定图形划线检验的详细操作方法和数据要求，并提出两种速度要求；增加了割炬上下运动轨迹垂直度和跟踪精度的检验；增加了对电路、气路接口及危险部位设置明显标志的要求；增加了随机文件条款及保用期限条款。 本标准由全国焊接标准化技术委员会提出并归口，主要起草单位包括哈尔滨焊接研究所、上海伊萨汉考克有限公司等。 1 范围 本标准规定了坐标式气割机的分类、型号、基本参数、技术要求及检验方法。本标准适用于固定型直行式气割机、光电跟踪式气割机和数控式气割机。 2 规范性引用文件 GB/T 5226.1—1996 工业机械电气设备 第1部分：通用技术条件 JB/T 5101—1991 气割机用割炬 3 术语 3.1 坐标式气割机 割炬沿纵向导轨和横向导轨分别运动，或在两方向导轨上作合成运动的气割机。 3.2 直行式气割机 割炬分别沿纵向或横向导轨单独运动的气割机。 3.3 光电跟踪式气割机 割炬由光电传感器跟踪轨迹并按比例运动的气割机。 3.4 数控式气割机 采用数字指令控制割炬运动轨迹的气割机。 4 分类 4.1 坐标式气割机按割炬运动形式和控制方式分为直行式气割机、光电跟踪式气割机和数控式气割机。 4.2 型号表示方法 型号由汉语拼音字母、罗马数字及阿拉伯数字组成： G 表示气割机； 型式代号：S 表示数控式，Z 表示直行式，D 表示光电跟踪式，可组合使用（如S/D）； 驱动形式代号：省略表示单边驱动，I 表示双边驱动； 附加切割能源代号：D 表示等离子，J 表示激光； 导轨间距为公称值（mm），其他特征参数由生产厂标注。 5 基本参数 5.1 导轨间距系列 直行式气割机导轨间距优先系列为：2000、2240、2500、2800、3150、3550、4000、4500、5000、5600、6300、7100、8000、9000、10000 mm。 数控式及光电跟踪式气割机导轨间距系列为：600、630、710、800、900、1000、1120、1250、1400、1600、1800 mm。 未列出的导轨间距按R20系列递增。 5.2 导轨间距可由供需双方协商确定。 6 技术要求 6.1 导轨安装精度 6.1.1 主导轨侧面直线度允差为0.4 mm/10000 mm。 6.1.2 副导轨侧面直线度允差：加工导轨为1 mm/20000 mm，未加工导轨为6 mm/20000 mm。 6.1.3 主导轨与副导轨纵向轨面与水平面的平行度允差为±0.2 mm/1000 mm，在50000 mm长度内允差为±2 mm。 （以下内容因原文缺失或不完整，已按可识别部分整理）
