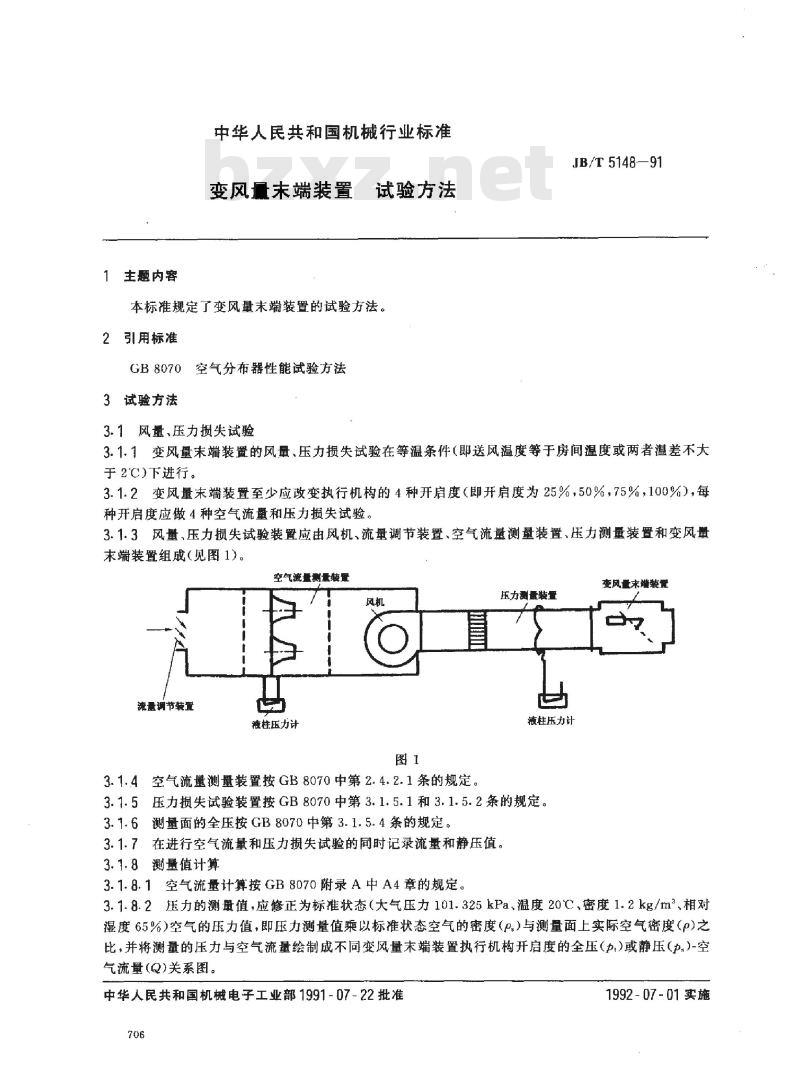

【机械行业标准(JB)】 变风量末端装置 试验方法

1主题内容
中华人民共和国机械行业标准
变风未端装置
试验方法
本标准规定了变风量未端装置的试验方法。2引用标准
GB8070空气分布器性能试验方法3试验方法
3.1风量、压力损失试验
JB/T 5148—91
3.1.1变风量未端装置的风量、压力损失试验在等温条件（即送风温度等于房间温度或两者温差不大于2℃）下进行。
3.1.2变风量末端装置至少应改变执行机构的4种开启度（即开启度为25%，50%，75%，100%），每种开启度应做4种空气流量和压力摄失试验。3.1.3风量、压力损失试验装置应由风机、流量调节装置、空气流量测量装置、压力测量装置和变风量末端装置组成（见图1）
空气流量量转置
流量调节装置
液柱压力计
3.1.4空气流量测量装置按GB8070中第2.4.2.1条的规定。压力测量装置
液柱压力计
3.1.5压力损失试验装置按GB8070中第3.1.5.1和3.1.5.2条的规定3.1.6测量面的全压按GB8070中第3.1.5.4条的规定。3.1.7在进行空气流量和压力损失试验的同时记录流量和静压值。3.1.8测量值计算
3.1.8.1空气流量计算按GB8070附录A中A4章的规定。变风量末端装置
3.1.8.2压力的测量值，应修正为标准状态（大气压力101.325kPa、温度20℃、密度1.2kg/m2、相对湿度65%）空气的压力值，即压力测量值乘以标准状态空气的密度（p）与测量面上实际空气密度（p)之比，并将测量的压力与空气流量绘制成不同变风量末端装置执行机构开启度的全压（pt）或静压（力）-空气流量(Q)关系图。
中华人民共和国机械电子工业部1991-07-22批准706
1992-07-01实施
JB/T5148—91

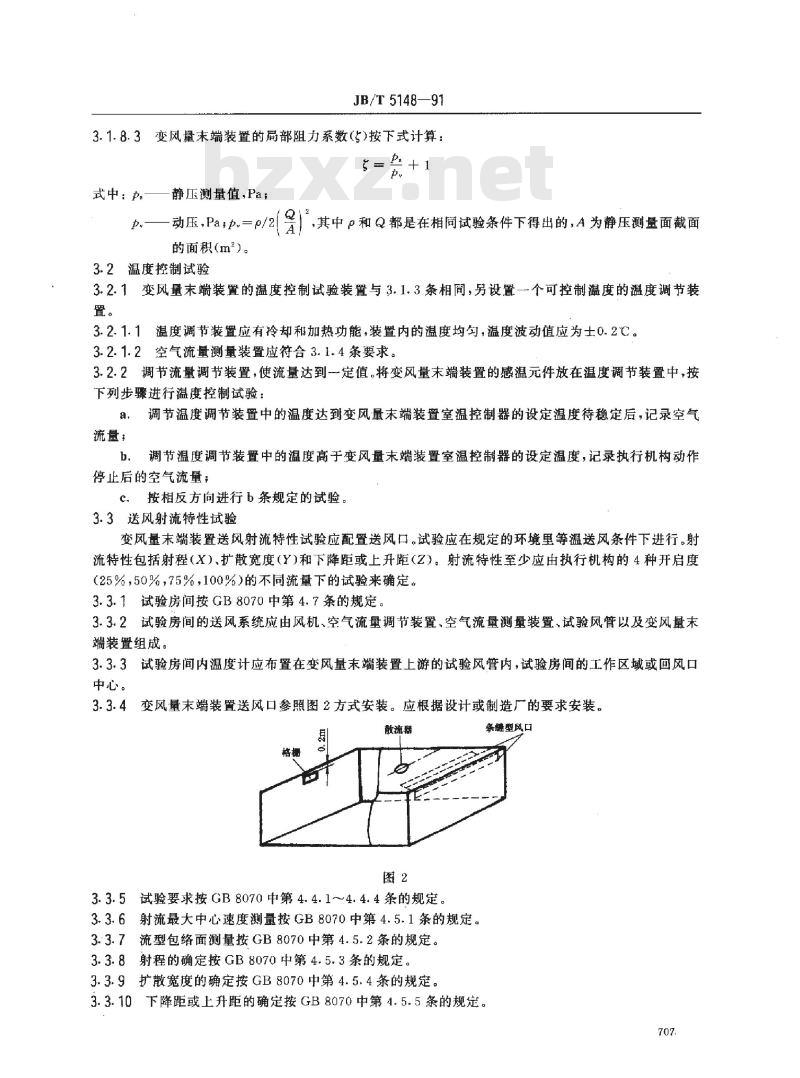

3.1.8.3变风量末端装置的局部阻力系数)按下式计算：+1
式中：p。
静压测量值，Pa；
2（%)，,其中P和Q都是在相同试验条件下得出的，A 为静压测量面截面1Q12
动压，Pap.=o/2
的面积（m）。
3.2温度控制试验
3.2.1变风量末端装置的温度控制试验装置与3.1.3条相同，另设置一个可控制温度的温度调节装置。
3.2.1.1温度调节装置应有冷却和加热功能，装置内的温度均勾，温度波动值应为士0.2℃。3.2.1.2空气流量测量装置应符合3.1.4条要求。3.2.2调节流量调节装置，使流量达到定值。将变风量末端装置的感温元件放在温度调节装置中，按下列步骤进行温度控制试验：
a.调节温度调节装置中的温度达到变风量末端装置室温控制器的设定温度待稳定后，记录空气流量，bzxZ.net
b．调节温度调节装置中的温度高于变风量末端装置室温控制器的设定温度，记录执行机构动作停止后的空气流量；
c、按相反方向进行b条规定的试验3.3送风射流特性试验
变风量末端装置送风射流特性试验应配置送风口，试验应在规定的环境里等温送风条件下进行。射流特性包括射程（X）、扩散宽度（Y)和下降距或上升距（Z）。射流特性至少应由执行机构的4种开启度（25%，50%，75%，100%）的不同流量下的试验来确定。3.3.1试验房间按GB8070中第4.7条的规定。3.3.2试验房间的送风系统应由风机、空气流量调节装置、空气流量测量装置、试验风管以及变风量末端装置组战。
3.3.3试验房间内温度计应布置在变风量末端装置上游的试验风管内，试验房间的工作区域或回风口中心。
变风量末端装置送风口参照图2方式安装。应根据设计或制造厂的要求安装。3.3.4
散流器
3.3.5试验要求按GB8070中第4.4.1～4.4.4条的规定。3.3.6射流最大中心速度测量按GB8070中第4.5.1条的规定。3.3.7流型包络面测量按GB8070中第4.5.2条的规定。3.3.8射程的确定按GB8070中第4.5.3条的规定。3.3.9扩散宽度的确定按GB8070中第4.5.4条的规定。3.3.10下降距或上升距的确定按GB8070中第4.5.5条的规定。条缝型风口

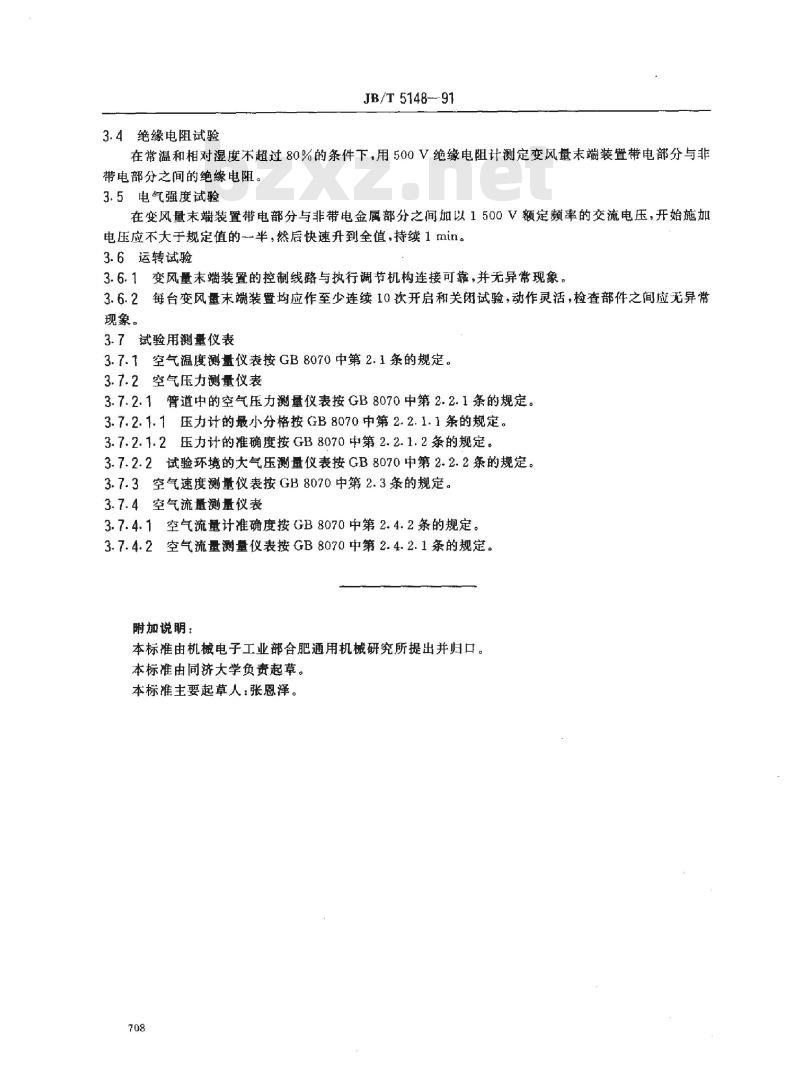

3.4绝缘电阻试验
JB/T 5148--91
在常温和相对湿度不超过80%的条件下，用500V绝缘电阻计测定变风量末端装置带电部分与非带电部分之间的绝缘电阻。
3.5电气强度试验
在变风量末端装置带电部分与非带电金属部分之间加以1500V额定频率的交流电压，开始施加电压应不大于规定值的一半，然后快速升到全值，持续1min。3.6运转试验
3.6.1变风量末端装置的控制线路与执行调节机构连接可靠，并无异常现象。3.6.2每台变风量末端装置均应作至少连续10次开启和关闭试验，动作灵活，检查部件之间应无异常现象。
3.7试验用测量仪表
3.7.1空气温度测量仪表按GB8070中第2.1条的规定。3.7.2空气压力测量仪表
3.7.2.1管道中的空气压力测量仪表按GB8070中第2.2.1条的规定。3.7.2.1.1压力计的最小分格按GB8070中第2.2.1.1条的规定。3.7.2.1.2压力计的准确度按GB8070中第2.2.1.2条的规定。3.7.2.2试验环境的大气压测量仪表按GB8070中第2.2.2条的规定。3.7.3空气速度测量仪表按GB8070中第2.3条的规定。3.7.4空气流量测量仪表
3.7.4.1空气流量计准确度按GB8070中第2.4.2条的规定。3.7.4.2空气流量测量仪表按GB8070中第2.4.2.1条的规定。附加说明：
本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由同济大学负责起草。
本标准主要起草人：张恩泽。
