【机械行业标准(JB)】 氨制冷装置用辅助设备 第14部分：氨液分离器

ICS27.200
备案号：19042-2006

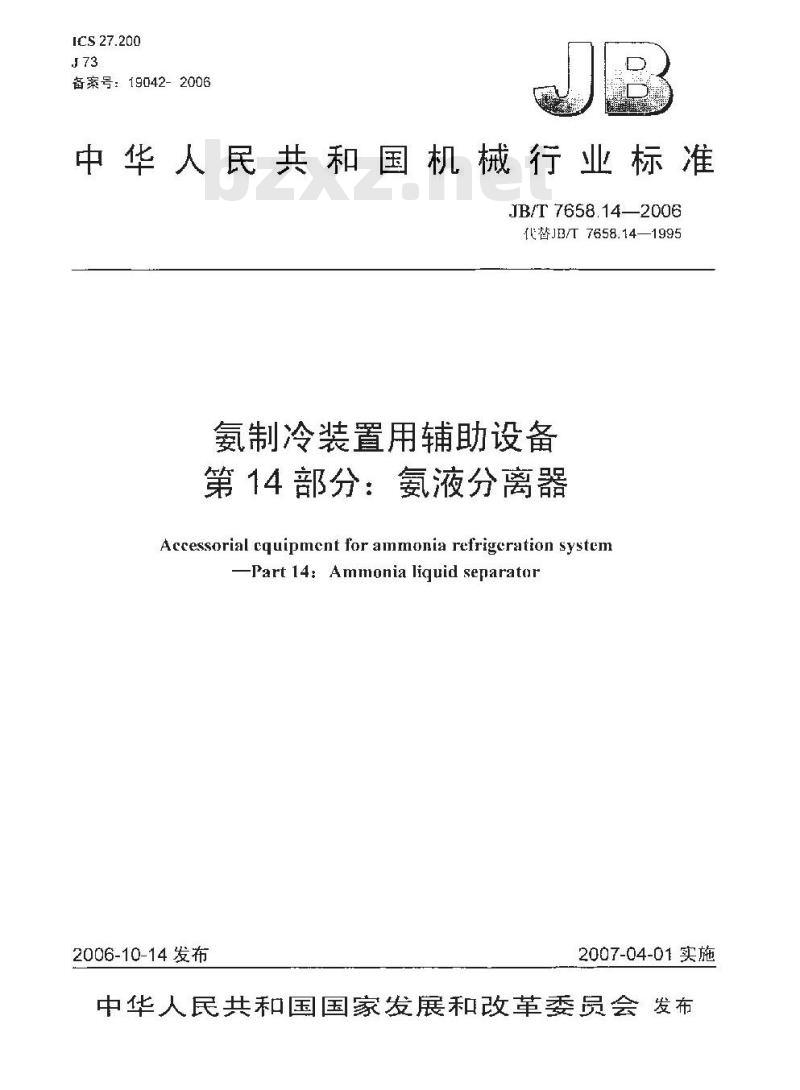

中华人民共和国机械行业标准
JB/T7658.142006
(代替JB/T 7658.14—1995
氨制冷装置用辅助设备
第14部分：氨液分离器
Accessorial cquipmcnt for ammonia refrigcration system-Part 14: Ammonia liquid separator2006-10-14发布
2007-04-01实施此内容来自标准下载网

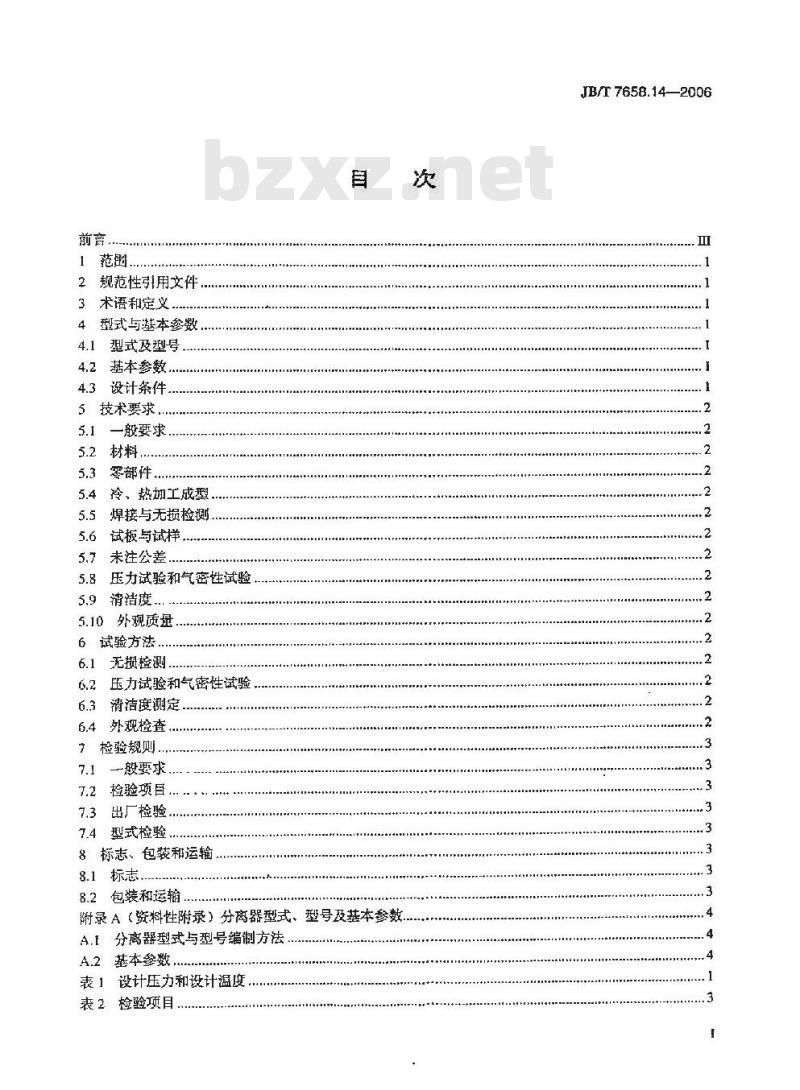

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件，
3术语和定义，
4型式与基本参数
4.1型式及型号
4.2基本参数
4.3设计条件
5技术要求，
一般要求，
5.2材料..
零部件，
5.4冷、热加工成型，
5.5焊接与无损检测..
5.6试板与试样、
5.7未注公差，
5.8压力试验和气密性试验
5.9清洁度
5.10外观质量
6试验方法...
无损捡测，
压力试验和气密性试验
清洁度测定
外观捡查，
检验规则，
一般要求
检验项目
出厂检验，
7.4型式检验.
8标志、包装和运输.
8.1标志
8.2包装和运输，
附录A（资料性附录）分离器型式、型号及基本参数A.分离器型式与型号编制方法
A.2基本参数
表设计压力和设计温度：
表2检验项目
JB/T 7658.14—2006

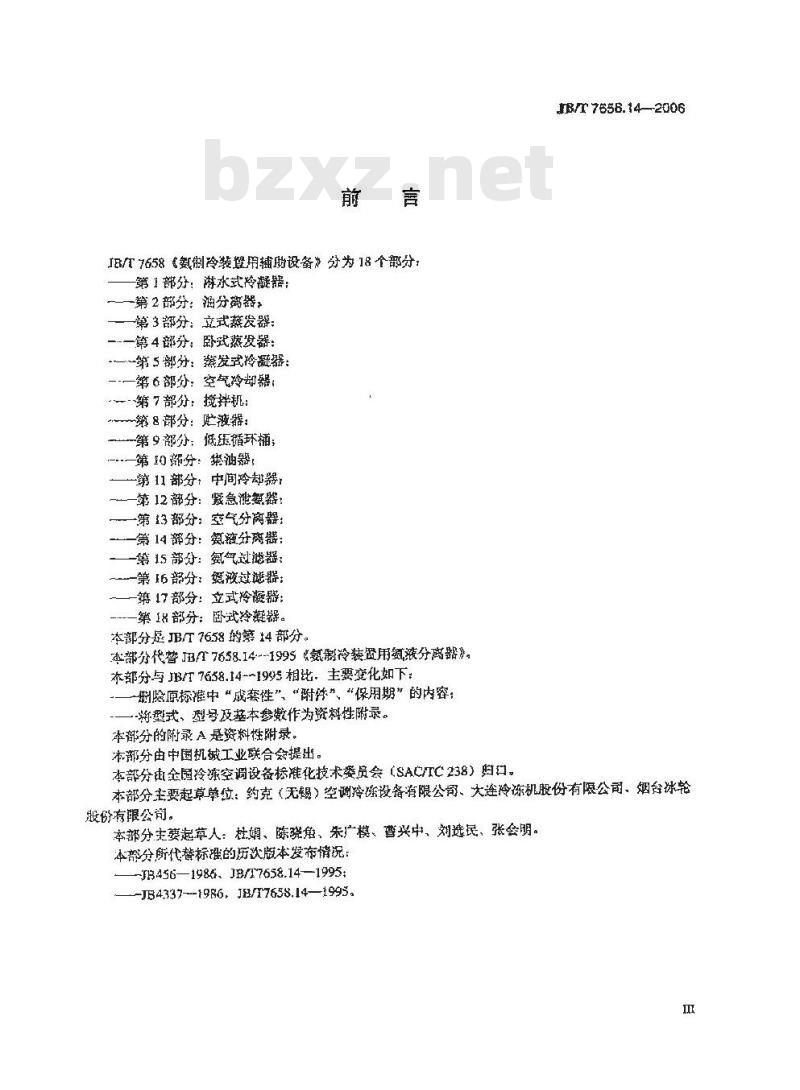

JB/T7658氨制冷装辅助设备产分为18个部分，第1部分：游水式冷凝器：
——第2部分：润分离器，
—第3部分：立式蒸发器：
—一第4部分：彭式慕发器：
一第5部分：蒸发式冷凝器：
-一第6部分，空气冷却器：
-第7部分：挖拌机：
第8部分：腋据：
第9部分，概乐循环桶；
-·一第10部分：袋油器！
一第11部分：中间冷却器，
-—第12部分：紧急泄复器：
—一第13部分：空气分离器：
一第14部分：氮瓶分离器：
袭15部分：氨气过游器：
一第16部分：氮液过滤器：
一第17部分：立式冷凝器：
一第18部分：卧式冷颜器。
本部分是JB/T7658的第14部分。本部分代替JB/765814--1995氨制冷装置用氮液分离器》求部分与JB/T7658.14--1995相比，主要变化如下：翻险原标准中“成套性”、“谢件”“保用期”的内容型式、型号及基本参数作为资料性附票。本部分的附录A是资料性附录。
本部分由中国机碱工业联合会提出。本部分由金国冷冻空调设备标准化技术委员会（SACTC238）归口，IB/T 765B.14-2006
本部分主要起草单位：约克（无锡）控调冷冻设备有限公司、大连冷冻机股份有限公司、姻台冰轮股份有限公司。
本部分主要起草人：杜娟、陈鱼、朱广模、兴中、刘选民、张会明。本部分所代替标准的历次版本发布情况：-F456—1986、JB/17658.14—1995-JB4337--1986,JE/17658.14—1995.m

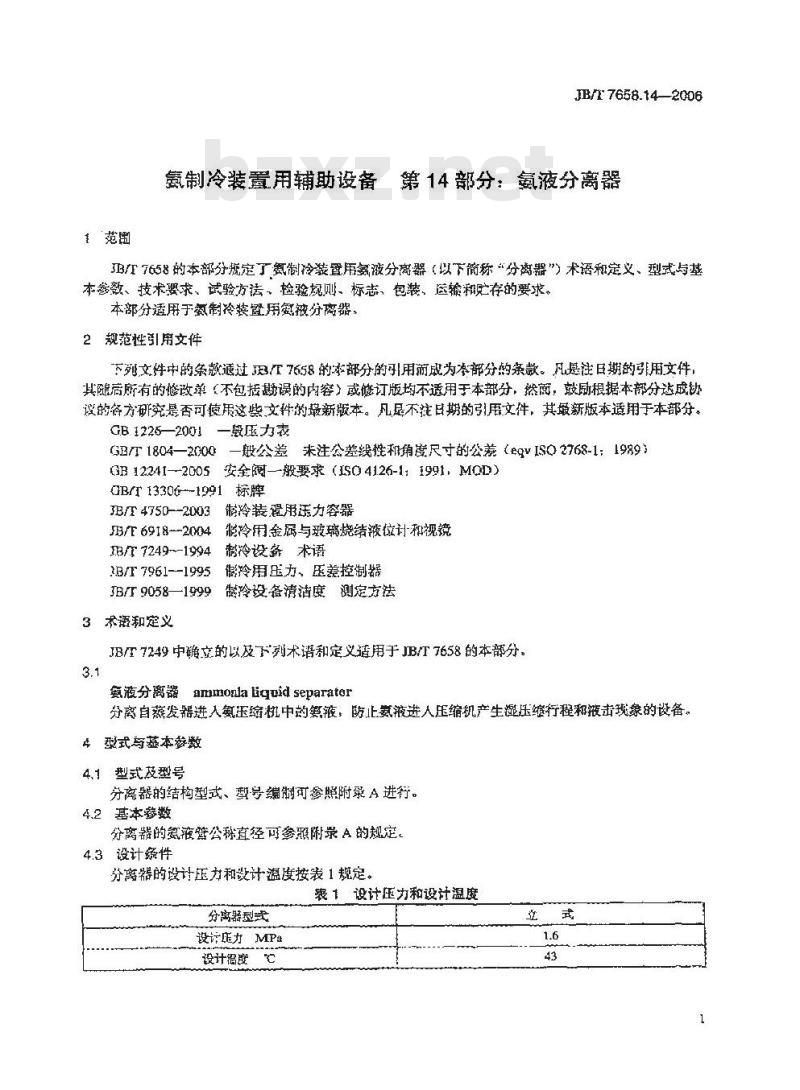

1范围
JB/T7658.14—2006
氯制冷装置用辅助设备第14部分：氢液分离器B/下7658的本部分规定了氨制冷装置用氨液分离器（以下简称“分离器\）术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和忙存的要求。本部分适用于氢制冷装置用氢被分离器，2规范性引用文件
下列文中的条款通过拍下7658的本部分的可用前成为本部分的亲款。凡是注日期的引用文件，其随肩所有的修改单（不包括勘误的内容）或憾订版均不适用于本部分，然商，鼓励根据本部分达成韧设的各方研究是否可使用这些文件的载新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB 1225—200！—殿压力表
GB下1804—2000一搬公差未注公差线性和角度尺寸的公差（e9VISO2768-1：1989）段B 1224-2005安全阅—-般要求（S 4126-1：1991，M0D）OBrT 13306--1991标牌
3B/T 4750--2003
JB/F 6918--2004
IB/T 7249--1994
B/T 7961--1995
制冷装摄用压力容器
制冷用金属与玻璃烧结液位计和视镜制冷设备术语
谢冷用压力、压差控制器
JB/T 9058—1999
制冷设备清洁度测定方法
3术语和定义
JB/T7249中确立的以及下刻术语和定义适用于JBT7658的本部分。3.1
氨液分离器ammona ignid separater分离自燕发器进人氨压缩机中的签液，防止氨液进人压缩机产生压缩行程和液击现象的设备。与型式与基本替数
型式及型号
分离器的结构型、型号编制可参照附录A进行。4.2基本参数
分离器的复液管公称直径可参照附录A的规定。4.3设计条件
分离器的设计压力和设计温度按表1规定。表1设计压力和设计温度
分离器型式
设计压力MPa
设计揭度
JB/T 7658.14—2006

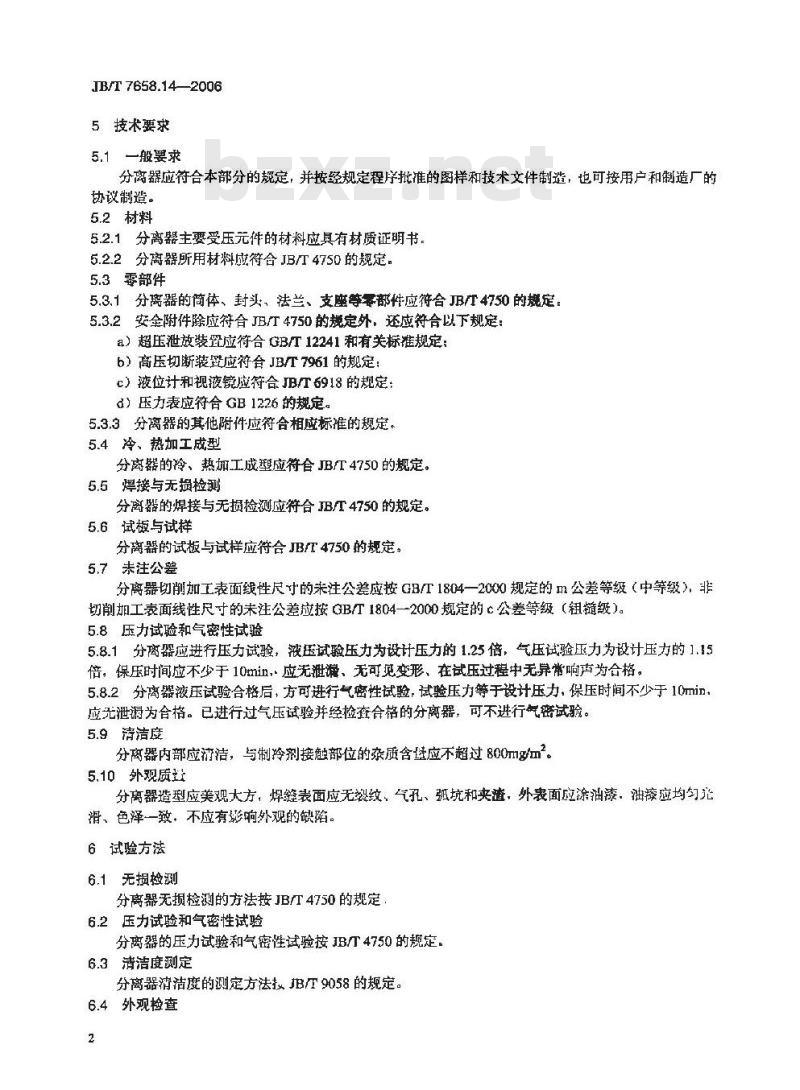

5技术要求
5.1一般要求
分离器应符合本部分的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协议制造。
5.2材料
5.2.1分离器主要受压元件的材料应具有材质证明书5.2.2分离器所用材料成符合JB/T4750的规定。5.3零部件
5.3.1分离器的简体、封头、法兰、支座等零部件应符合JB/T4750的规定5.3.2安全附件除应符合JB/T4750的规定外，还应符合以下规定：a）超压泄放装暨应符合GB/T12241和有关标准规定：6）高压切断装置应符合JB/T7961的规定：c）液位计和视液镜应符合JBT6918的规定：d）压力表应符合GB1226的规定。5.3.3分离器的其他附件应符合相应标推的规定。5.4冷、热加工成型
分离器的冷、热加工成型应符食JB/T4750的规定。5.5焊接与无损检
分离器的焊接与无损检测应符合JB/T4750的规定。5.6试板与试样
分离器的试板与试样应符合JB/T4750的规定，5.7未注公差
分离器切削加工表而线性尺寸的未注公差应按GB/T1804一2000规定的m公差等级（中等级），非切削加工表面线性尺寸的未注公差应按GB/T1804一2000规定的c公差等级（粗箍级）。5.8压力试验和气密性试验
5.8.1分离器应进行压力试验，液压试验压力为设计压力的1.25倍，气压试验压力为设计压力的1.15倍，保压时间应不少于10min，应无泄滞、无可见变形、在试压过程中无异需响声为合格，5.8.2分离器液压试验合格后，方可进行气密性试验，试验压力等于设计压力，保压时间不少于10min，应无泄为合格。已进行过气压试验并经检查合格的分离器，可不进行气密试验。5.9清洁度
分离器内部应清洁，与制冷剂接触部位的杂质含经应不超过800mm。5.10外观质
分离器造型应美观大方，焊链表面应无裂纹、气孔、弧坑和夹渣，外表面应涂油漆。油应均勾光滑、色泽一效，不应有影响外观的缺陷6试验方法
6.1无损检测
分离器无损检测的方法按JB/T4750的规定6.2压力试验和气密性试验
分离器的压力试验和气密性试验按JBT4750的规定。6.3清洁度测定
分离器清洁度的测定方法JB/T9058的规定。6.4外观检查
目测分离器外观，应符合5.10的要求7检验规则
7.1一般要求
JB/T 7658.142006
分离器应由制造厂的技术检验部门按本部分和技术文件进行检验，合格后方可出厂，7.2捡验项目
7.2.1检验分类
分离器的检验分出厂检验和型式检验两种。7.2.2检验项目
分离器的检验项目按表2的规定。裹2
检验项目
无损检测
压力试验和气密性试验
检查外观质量
清洁度测定
注：“}”必检项目，“—”不必检项目。7.3
出厂检验
出厂检验
每台分离器制成后均应进行出厂检验。7.4型检验
检验项目
型检验
技术要求
对至少一个规格的分离器新产品或经重大改型的老产品应进行型式检验。B标志、包装和运输
8.1标志
8.1.1铭牌
试验方法
分离器应在明显而平整的部位上固定铭牌，铭牌应符合GB/T13306的规定，铭牌标识内容按JB/T4750的规定。
8.1.2出厂文件
分离器出厂文件应符合B/T4750的规定。8.2包装和运输
8.2.1分离器的所有外露接管和接头应涂防锈脂后用管帽或管塞密封，法兰密封面应涂防锈脂后用封板封住。
8.2.2分离器运输应符合图样上的要求和规定，并满足公路、铁路运输要求。8.2.3分离器出广时应有防止雨淋和防尘措施。JB/T7658.14—2006
A.1分离器型式与型号编制方法
A.1.1型式
分离器的结构型式为立式。
2分离器型号组成
附录A
（资料性附录）
分离器型式、型号及基本参数
分离器的型号由大写汉语拼音字母和阿拉伯数字（以下简称数字）组成。其型号的表示方法规定如下：
改型缩号：数字表示，首欢设计的产品可省略简体公称直径：用数字表示，单位为mm分离器的代号
示例1：分离器型号AF1000表示简体公称直径为1000mum的分离器。示例2：分离器型号AF80-6表示简体公称直径为800mm1、第六次改型的分离器，A,2基本参数
分离器的筒体公称直径系列为300mm、400mm、500mm、600mm、700mm800mm、1000mm1200mm、1400rmm.
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
