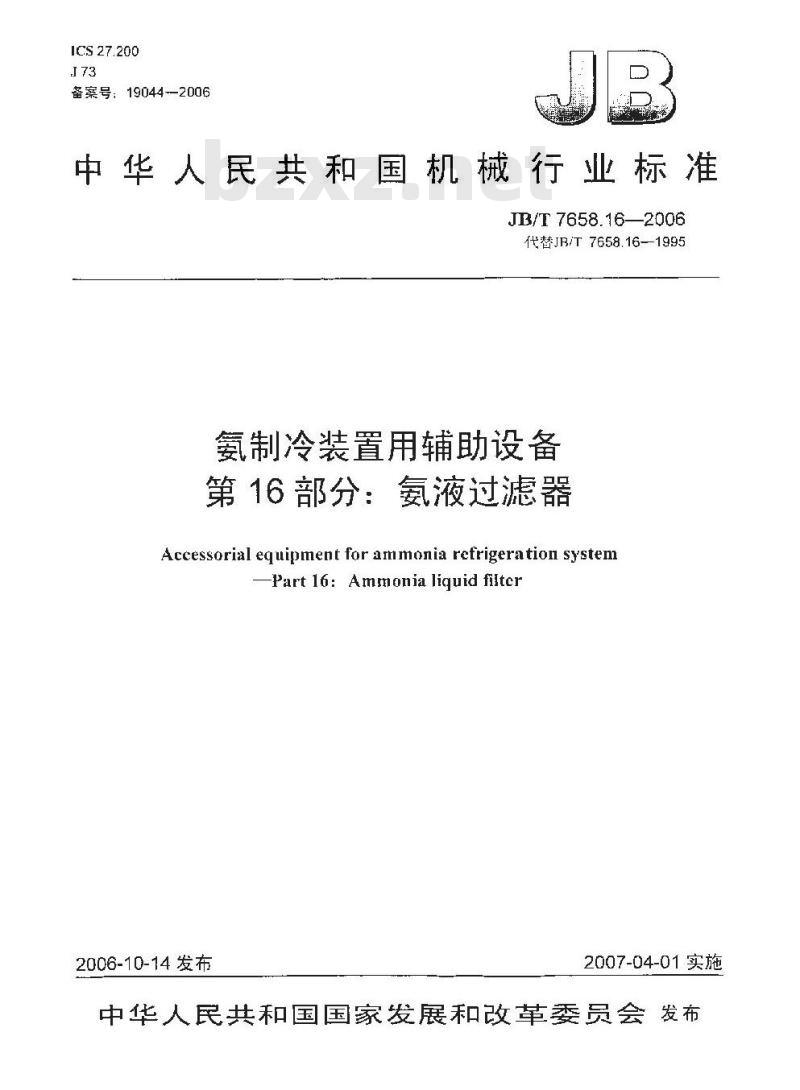

【机械行业标准(JB)】 氨制冷装置用辅助设备 第16部分：氨液过滤器

ICS27.200
备案号：19044--2006
中华人民共和国机械行业标准
JB/T 7658.16—2006
代替JB/T7658.16-1995
氨制冷装置用辅助设备
第16部分：氨液过滤器
Accessorial equipment for anmonia refrigeration system-Part 16: Ammonia liguid fiitcr2006-10-14发布
2007-04-01实施

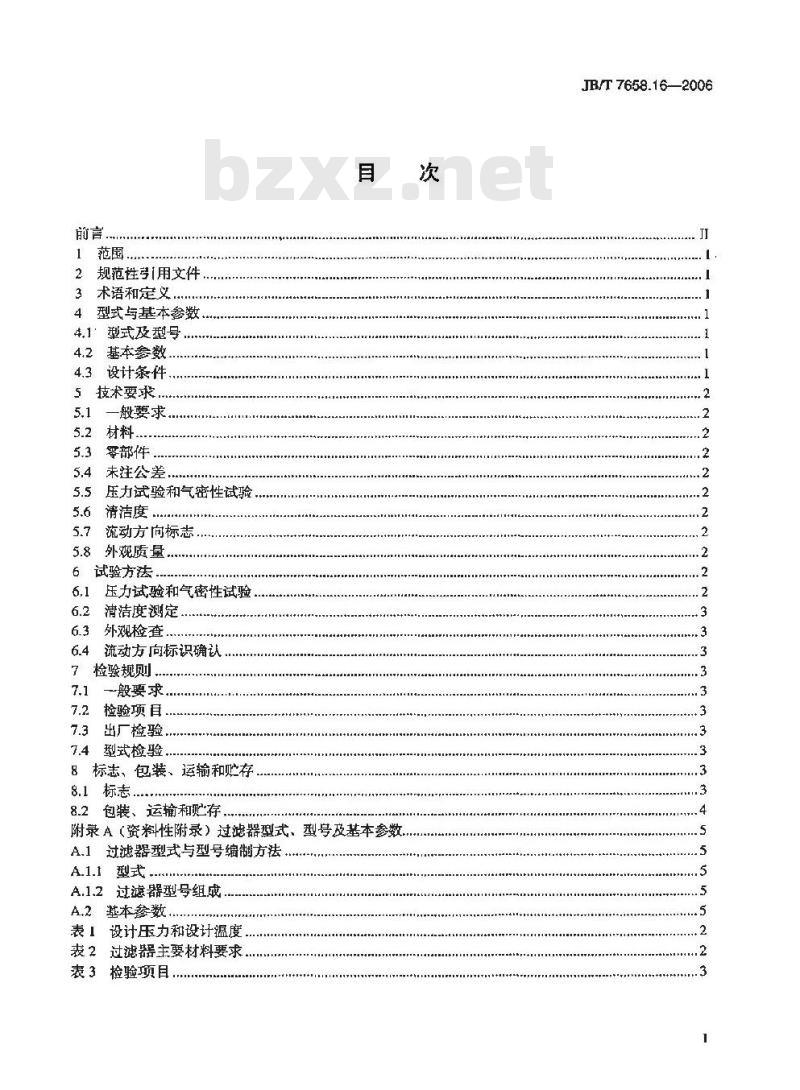

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
3术语和定义.
型式与基本参数
4.1＇型式及型号
4.2基本参数
设计条件
5技术要求．
一般要求
零部件
未注公差
压力试验和气密性试验
清洁度
流动方向标志
外观质量，
试验方法
压力试验和气密性试验
清洁度定
外观检查
流动方向标识确认
检验规则，
一般要求．
检验项目.
出厂检验.
型式检验.
8标志、包装、运输和贮存
8.1标志...
8.2包装、运输和贮存.
附录A（资料性附录）过滤器型式、型号及基本参数.A.1过滤器型式与型号编制方法
A.1.1 型式 ..*.
A.1.2过滤器型号组成
A,2 基本参数
表设计压力和设计温度
表2过滤器主要材料要求.…
表3捡验项目.
JB/T 7658.16—2006
JB/T 7658.16--2006

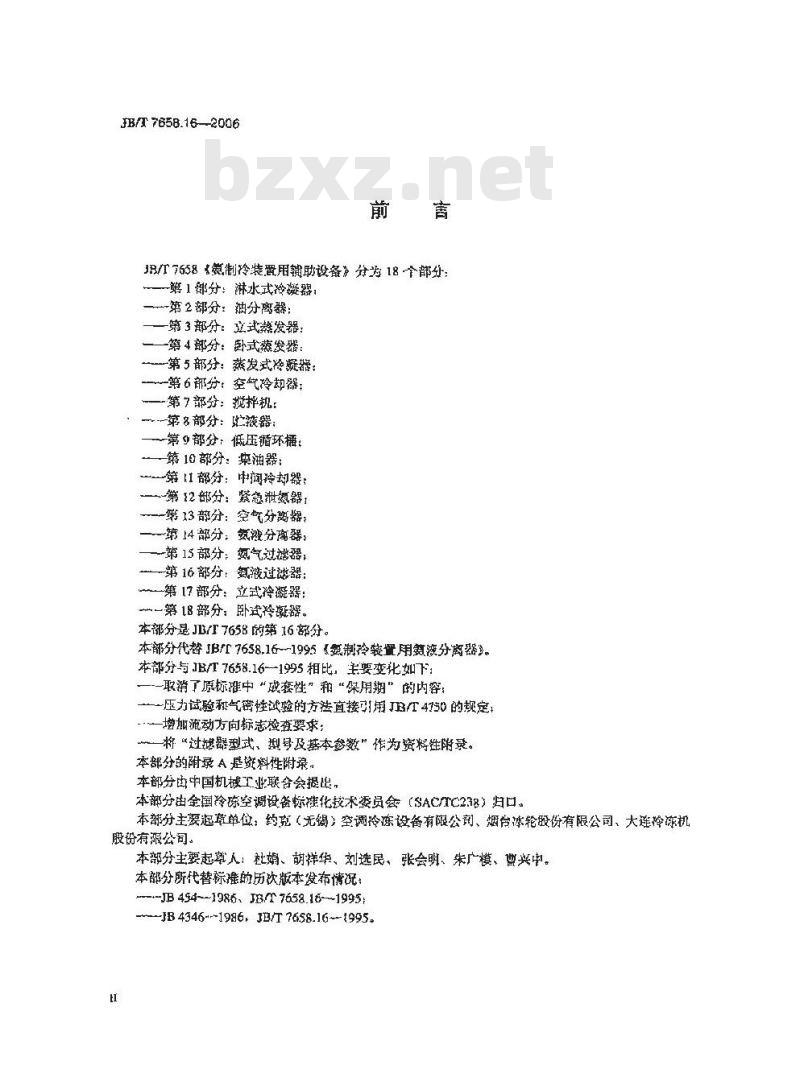

JB/T7658&微制冷装置用销助设备》分为18个部分：一第1部分：淋水式冷凝器：
-第2部分：独分离器：
一第3部分：立式热发器：
一第4部分：卧式蒸发器：
-第5部分：蒸发式冷疑器；
-第6部分：空气冷却器：
一第7部分：搅拌机：
，-第8部分：此液器；
—第部分，低压循环插
第10部分：案油器：
一一第部分：啦润冷均器：
一第12部分：紧急泄氮器，
--第13部分：空气分离器：
—一第14部分：氨渡分离器：
第15部分：氮气过滤器，
-第16部分：氨液过滋器：
第17部分：立式冷凝器：
一第 18 部分：卧武冷凝器。
本部分是JB/T7658的第16部分。本部分代替JBTT7658.16--1995《氮制冷装量用策液分离器》。本部分与JB/T7658.16—1995相比，主要变化如下：-一取消了原标准中“戒套性”和“保用期”的内容；一一压为试验新气密性试验的方法直接羽用B/T4750的规定：.增加流动方向标志检查要求：
一将“过撼器型式、型号及基本参数”作为资将性附录。本部分的附录A是斑料性附录，
本部分由中国机械工业联含会提出，本部分由全国冷陈空调设餐标化技术委员会（SACTC238）归口。本部分主要起草单位：约克（无锡）空调冷冻设备有限公司、烟台体轮股份有限公司、大连冷陈机股份有限公司。
本部分主要起载人：社娟、胡祥华、刘选民、张会明、朱广模、曲兴中。本部分所代替标准的历次版本发布情况-*-JB 454~1986、JB/T 7658.18--1995:--JB 4346---1986,JE/T 7658.16--1995.H

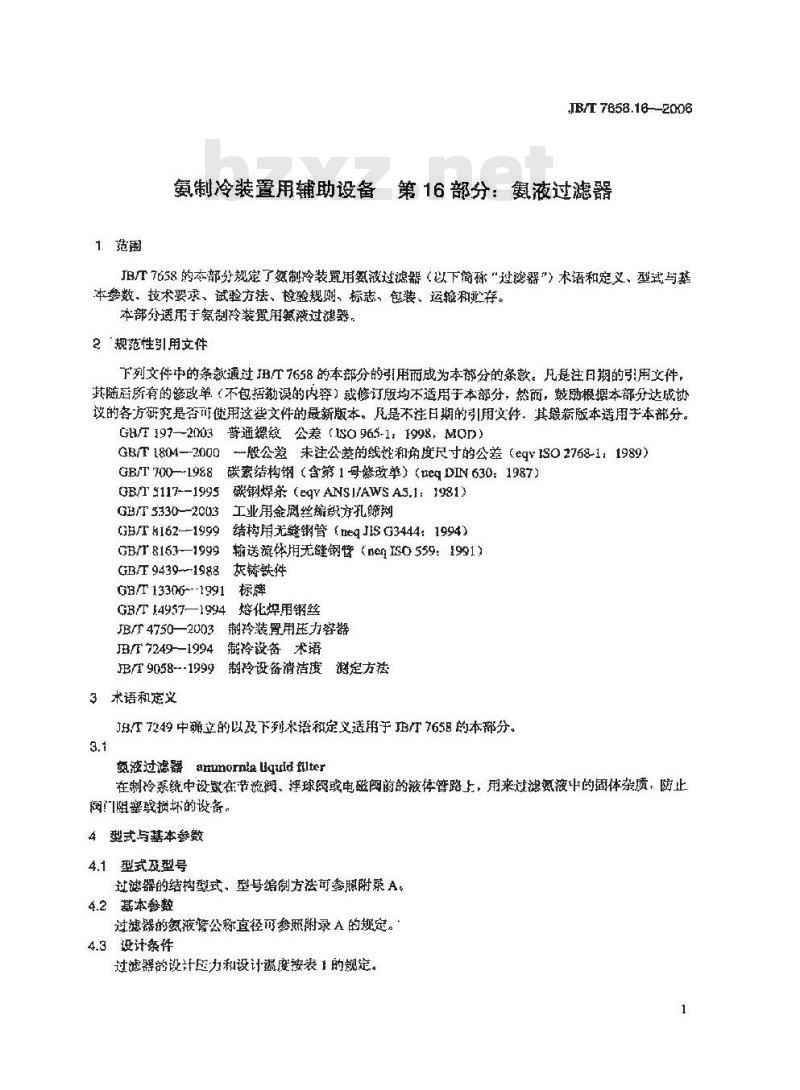

1范围
JB/T 7658.16--2006
复制冷装置用辅助设备第16部分：氨液过滤器JBT7658的本部分规案了氨制冷装罩用氢税过滤器（以下简称“过邀器\）术语和定义、型式与基本参数、技术要求、试验方祛、检验规则、标志、包装、运输和存。本部分适用于氨制冷装置用氟液过滤器，2‘规范性引用文件
下列文件中的条款通过B/T7658的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勤误的内容）或修订版均不适用于本部分，然前，鼓刷根据本部分达成协议的各方研究是否可使用这尝文件的最新版本。凡是不注日期的引用文件、其最薪版本适用于本部分。GHT197--2003普通螺纹公差（ESO965-1：1998，MOD）GB/T 1804--2000
般公益未注公差的线性和角度尺寸的公差（9YISO2768-1：1989）碳素结构钢（含第1号修改单）（teqDIN630：1987）GE/T 700-1988
OB/T $117--1995
碳钢焊条(egY ANSI/AWS A5.1：1981)GB/T 5330--2003
工业用金厨丝缔织方孔筛网
结构用无缝销管（megJISG3444：1994）GB/T $162--1999
GB/r 8163--1999
输送流体用无缝钢管（nenS0559：1991）灰铸铁件
GB/T 9439--1988
GB/T 13306~-1991 标牌
GB/T14957—1994熔化焊用钢丝
JB/4750—2003制铃装置用压力容器JBT 7249--1994制冷设备术语
JB/T9058---1999制玲设备清洁度避定方法3术语和庭义
J3/T7249中娣立的以及下列术语和定义适用于门7658的本部分。3.1
arumornta Uquid filter
颠滤过滤器
在制冷系统中设暨在节流阀、浮球阀或电磁阅前的液体管路上，用来过滤氮液中的固体杂质，防止阀！门阻翼践换坏的设备，
4型式与基本参数
4.1型式及型号
过滤器的结构型式。型号缩制方祛可参附录A，4.2基本参数
过滤器的氨液管公称直径刃参照附录A的规定。4.3设计条件

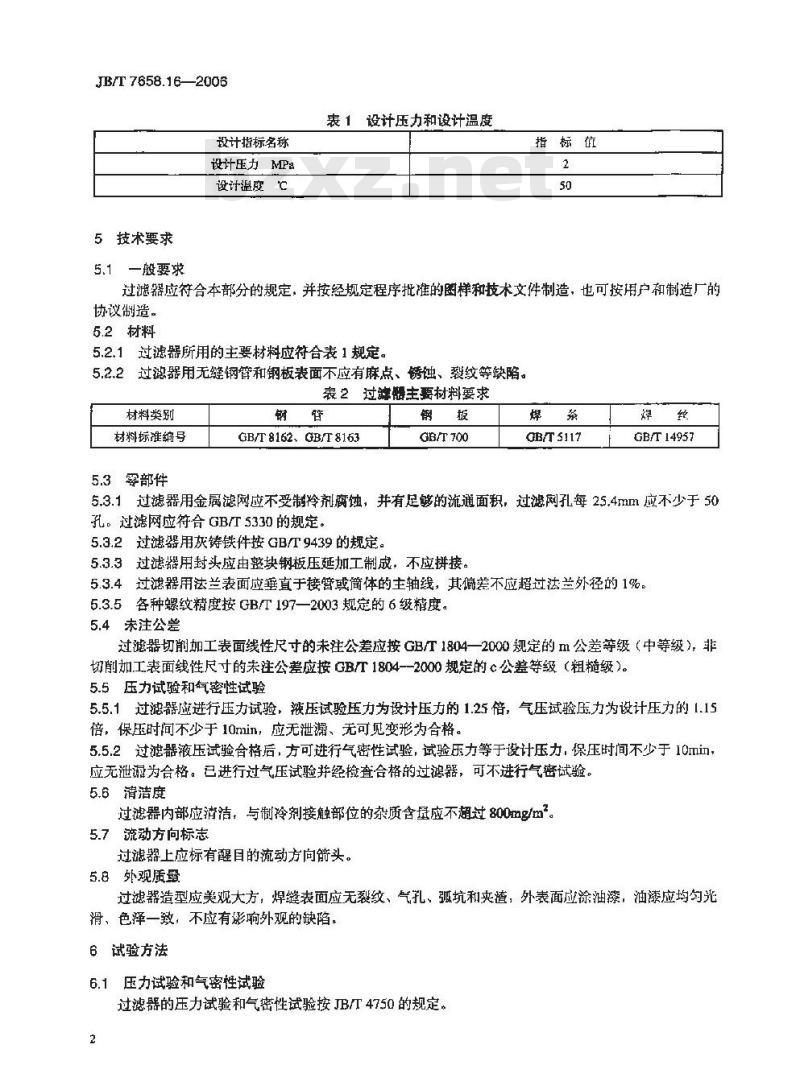

过滤器的设计距力和设计温度按表1的规定。1
JB/T 7658.16—2006
设计指标名称
设计压力MPa
设计温度℃
5技术要求
5.1 一般要求
表1设计压力和设计温度
过滤器应符合本部分的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协议制造。
5.2材料
5.2.1过滤器所用的主要材料应符合表1规定。5.2.2过滤器用无缝钢管和钢板表面不应有麻点、锈蚀、裂纹等缺陷。表2过游主要材料要求
材料类别
材料标准编号
5.3零部件
GB/T 8162、GB/T 8163
GB/T 700
GB/T5117
GB/T14957
5.3.1过滤器用金属滤网应不受制冷剂腐蚀，并有足够的流通面积，过滤网孔每25.4mm应不少于50孔。过滤网应符合 GB/T 5330 的规定。5.3.2过滤器用灰铸铁件按GB/T9439的规定。5.3.3过滤器用封头应由整块钢板压延加工制成，不应拼接。5.3.4过滤器用法兰表面应垂直于接营或简体的主轴线，其偏差不应超过法兰外径的1%。5.3.5各种螺纹精度按GB/T197—2003规定的6级糖度。5.4末注公差
过滤器切削加工表面线性尺寸的未注公差应按GB/T1804一2000规定的mM公差等级（中等级），非切削加工表面线性尺寸的未注公差应按GB/T1804-2000规定的c公差等级（粗糙级）。5.5压力试验和气密性试验
5.5.1过滤器应进行压力试验，液压试验压力为设计压力的1.25倍，气压试验压力为设计压力的1.15倍，保压时间不少于10min，应无泄、无可见变形为合格。5.5.2过滤器液压试验合格后，方可进行气密性试验，试验压力等于设计压力，保压时间不少于10mi，应无泄溺为合格。已进行过气压试验并经检查合格的过滤器，可不进行气密试验。5.6清清度
过滤器内部应清洁，与制冷剂接触部位的杂质含量应不超过800m/m。5.7
流动方向标志
过滤器上应标有醒目的流动方向箭头。5.8外观质章
过滤器造型应美观大方，焊缝表面应无裂纹、气孔、弧坑和夹楂，外表面应涂油漆，油漆应均勾光滑、色泽一致，不应有影响外观的缺陷。6试验方法
6.1压力试验和气密性试验
过滤器的压力试验和气密性试验按JB/T4750的规定。2
6.2清洁度测定
过滤器清洁度的测定方法可参照B/T9058的规定。6.3外观检查
目测过滤器外观，应符合5.8的要求。6.4流动方向标识确认
目测过滤器表面有清晰的流动方向标识。7检验规则
7.1一般要求
JB/T 7658.162006
过滤器应由制造厂的技术检验部门按本部分和技术文件进行检验，会格后方可出厂7.2检验项自
7.2.1检验分类
过滤器的检验分出厂检验和型式检验两种7.2.2检验项目
过滤器的检验项日按表3规定。
表3检验项目
检验项目
压力试验和气密性试验
外观质量
流动方间标识
清洁度测定
注；“}”必检项日，“一”为不必检项目7.3出厂检验
每台过滤器制成后均应作出厂检验。7.4型式检验
出厂检验
型式检验
技术要求
对至少一个规格的过滤器新产品或经重大换型的老产品应进行型式捡验。8标志、包装、运输和贮存
8.1标志
8.1.1铭牌
试验方法
过滤器应在明虽而平整的部位上固定铭牌，铭牌应符合GBT13306的规定，铭牌上应标识以下内容：
a）产品型号（如有）；
b）产品名称；
c）设计压力：
d）设计温度：
e）制玲剂：
f）净重：
g）制造编号：
h）制避百期。
8.1.2出厂文件
过滤麟出厂时应随带产品合格证。3
J/T7658.16-2006
包装运输和购存
过滤器的外露接头应滚防锈脂后用管辑或管塞密封，法兰密封面应涂防锈脂后得封板封住。过滤器运输应符合图样上的要求和规定并满足公路、铁路运输要求。8.2.2
过滤器如与其他氨制冷设备成套供应时，可与其他设备一同装箱运输，不另单独包装。妇单独8.2.3
供应时，应妥誉包托
日.2.4过懿器出广时应有防止雨淋和防尘错施4
A,1过滤器型式与型号编制方法
A,t.1型式
附录A
（资料性附录）Www.bzxZ.net
过滤器型式、型号及基本数
过滤器的结构型式为直通式钢丝滤网型和直角式钢丝滤网型两种。A.1.2过滤器型号组成
JB/T 7658.16—2006
过滤器的型号由大写汉语拼音字母和阿拉伯数字（以下简称数字）组成。其型号的表示方法规定如下：
改型编号：数字表示，首次设计的产品可省略过滤器的型号：直角式用表示，直通式不表示接管公称直径：用数字表示，单位为mm过滤器代号
示例1：过滤器型号YG201表示接管公称直径为20mm、第一次改型的直通式过滤器。示例2：过滤器型号YG321--2表示接管公称直径为32mm、第二次改型的直角式过滤器。A.2基本参数
过滤器的简体公称直径系列为15mm、20mm、25mm、32mm、40mm、63mm。
