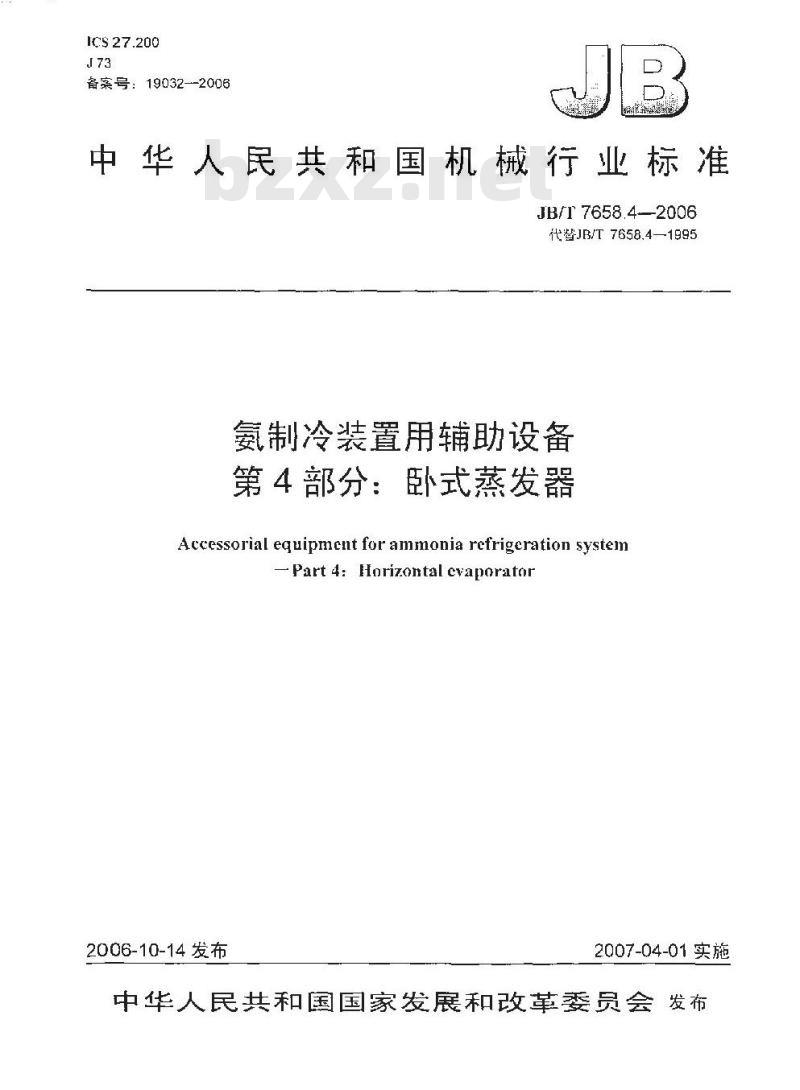

【机械行业标准(JB)】 氨制冷装置用辅助设备 第4部分：卧式蒸发器

ICS 27.200
备案号：19032--2006
中华人民共和国机械行业标准
JB/r7658.42006
代警JB/T7658.4—1995www.bzxz.net
氢制冷装置用辅助设备
第4部分：卧式蒸发器
Accessorial eguipment for ammonia refrigeration system-Part4:Horizontal cvaporator2006-10-14发布
2007-04-01实施
中华人民共和国国家发展和改革委员会发布前

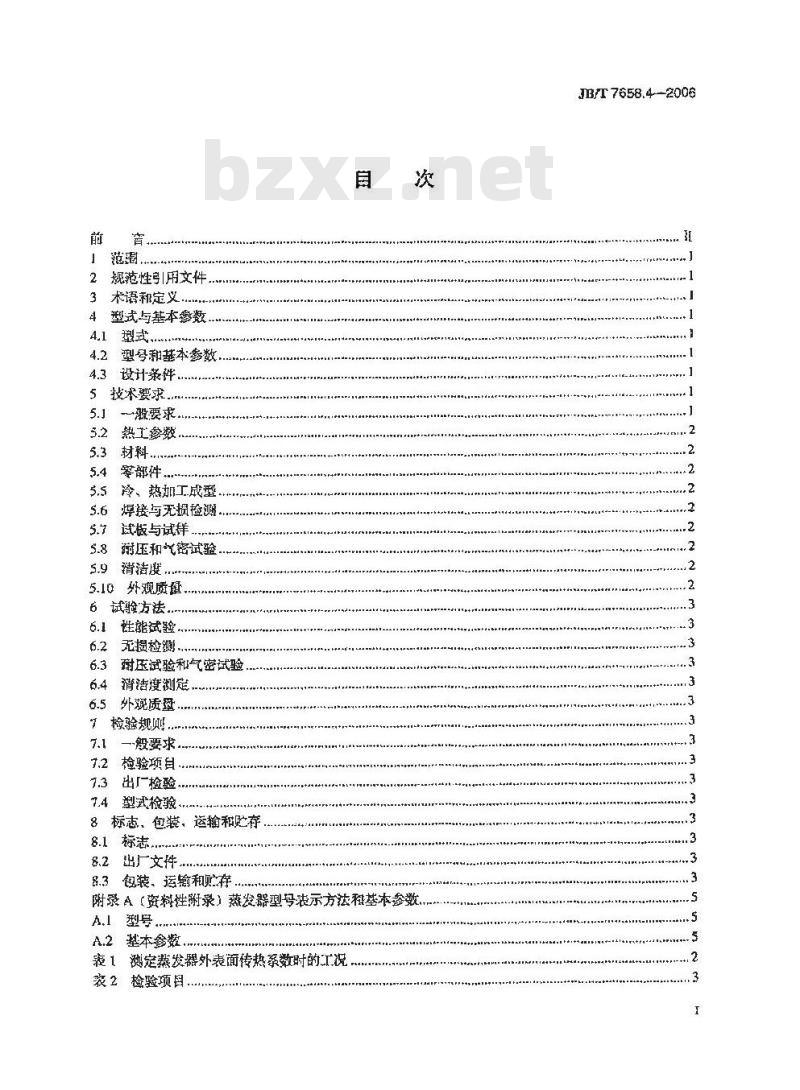

规范性引用文件
3术语和定义，
型式与基本参数，
型号和基本参数.
设计条祥。
5技术要求
热工参数
零部件，
冷、热加工成型
焊接与无损检溅。
试报与试样
翁压和气密试验
清洁度，
外观质堡
6试验方法
性能试粒
无摄检测
耐压试验和气密试验
清洁度測定
外观质墅
？捡验规则
般要求
检验项目
出厂捡验
型武检验
8标志，包装，运输和贮存
出广文件
包装、运输和贮存．
附录A（资料性附录）荔发器型号表示方法科基本参数A.1型县
A.2垫本参塑
表1测定发器外表面传热系数时的工况表2检验项目.
.irriar+ia.-,
JBT7658.4-2006
JB/T 7658.4--2006

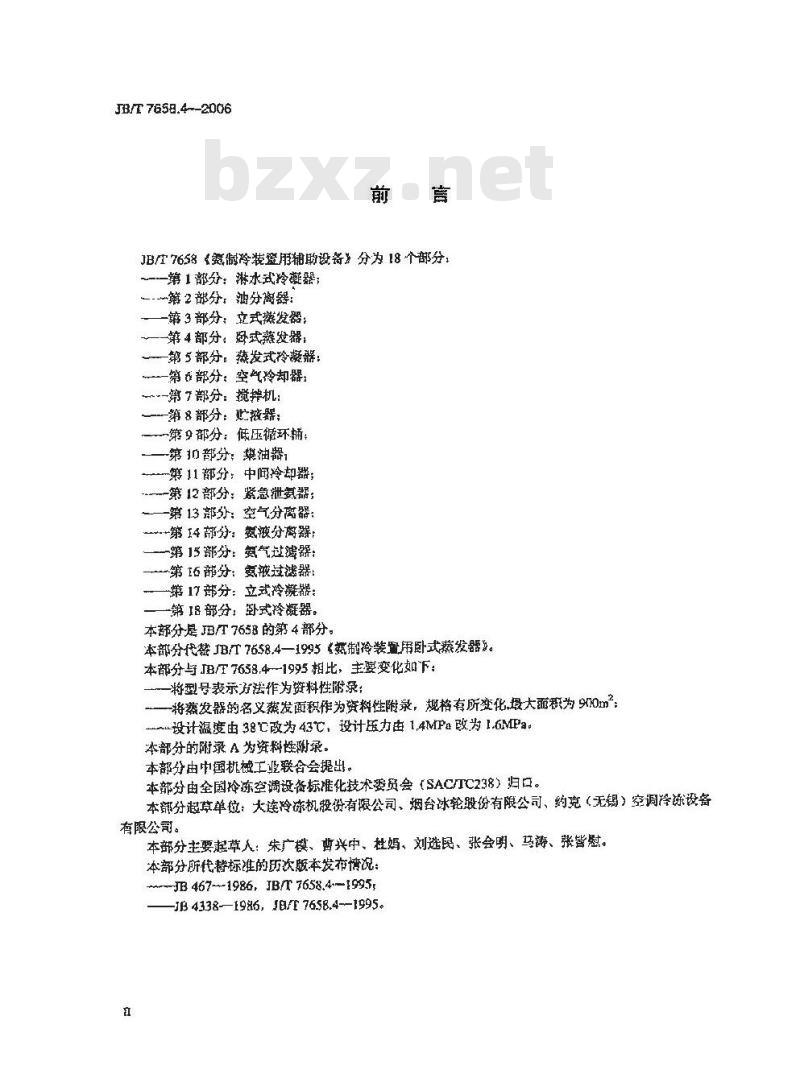

JB/T7658《氮谢冷装登用辅助设备》分为18个部分：第1部分：淋水式玲凝器；
一.第2部分，油分离器：
一第3部分：立式热发器：
第4部分：郑式获发器，
第5部分，蒸发式冷凝器：
-第在部分：空气冷却器：
-第7部分：搅举机：
第8部分：薇器；
一第9部分：低压环辅
-第扣部分，樊油器
-第11部分：中间冷却器；
第12部分：紧急泄氨器；
一第13部分：空气分离器：
--第14郝分：氨液分离器
—第15部分：氮气过滤器：
第1石部分：氨被过滤器：
一第17部分：立式冷撬器：
一第18部分：外式冷凝器。
本部分层JB/T765B的第4部分。
本部分代替JB/T7658.4—1995《规制冷装置用卧式蒸发器》。本部分与JB/T7658.41995相比，主要变化如F：将型号表示方法作为资料性版录；一将蒸发器的名义兼发面积作为资料性附录，规格有所变化,摄大面积为910m：~u设计温度由38C改为43℃，设计压力由14MPa改为1.MPa本部分的附录A为资料性附录。
本部分由中国机械工业联合会提出。本部分由全国玲冻空调设备标准化技术委员会（SAC/TC238）归口。本部分起草单位：大连冷冻机股份有限公司、烟台冰轮股份有限公司、约克（无锡）空调冷冻设备有限公司。
本部分主要起草人：朱广模、尊兴中。杜嫣、刘选民、张会明、笃涛、张皆。本部分所代替标准的历次版本发布情况-JB467--1986，JB/T7658.4-1995JB4338-—1986，B/7658.4--1995。1范围

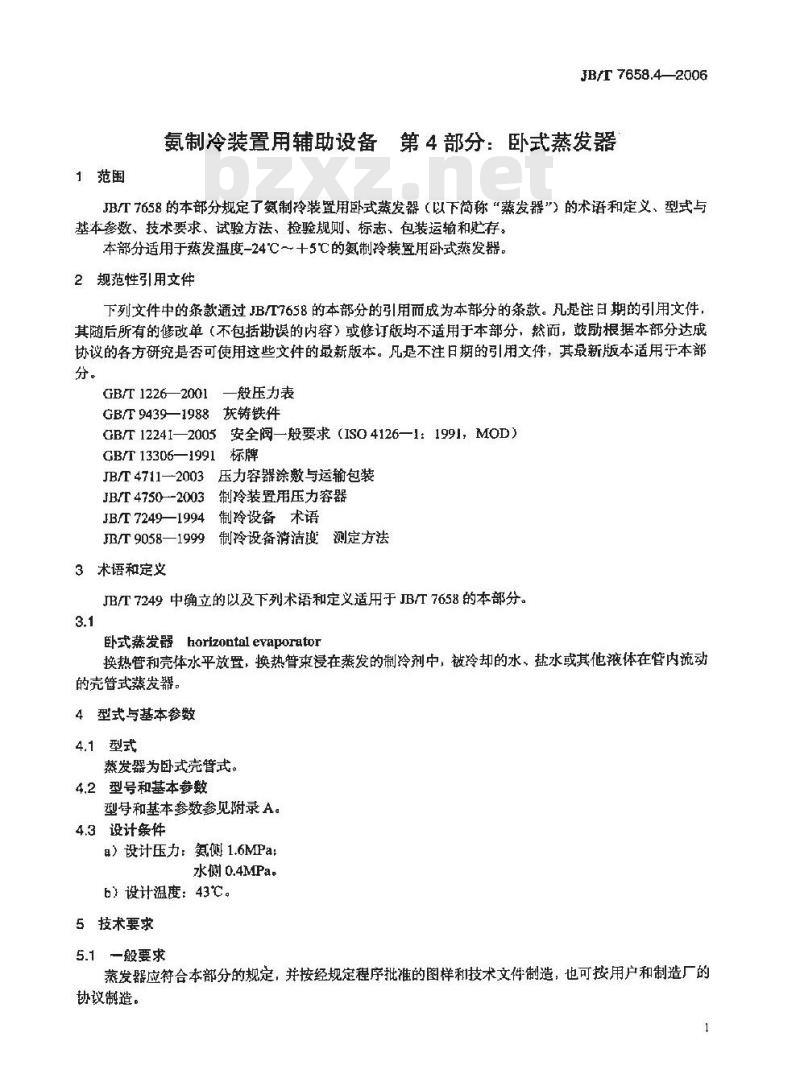

JB/T7658.4—2006
氨制冷装置用辅助设备第4部分：卧式蒸发器B/T7658的本部分规定了氨制冷装置用卧式蒸发器（以下简称“蒸发器\）的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、包装运输和贮存。本部分适用于蒸发温度-24C～十5℃的氨制冷装置用卧式蒸发器。2规范性引用文件
下列文件中的条款通过JB/T7658的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文作，其最新版本适用于本部分。
GB/T 12262001
1一般压力表
GB/T9439—1988灰铸铁件
GB/T 12241—2005安全阀—般要求（IS0 4126—1：199I，MOD）GB/T 13306—1991 标牌
JB/T 4711-2003
JB/T 4750--2003
JB/T7249—1994
压力容器涂敷与运输包装
制冷装置用压力容器
制冷设备术语
制冷设备清洁测定方法
JB/T 9058—19991
3术语和定义
JB/T7249中确立的以及下列术语和定义适用于JB/T7658的本部分。3.1
卧式蒸发器horizontalevaporator换热管和壳体水平放置，换热管束浸在蒸发的制冷剂中，被冷却的水、盐水或其他液体在管内流动的壳管式蒸发器。
型式与基本参数
4.1型式
蒸发器为卧式壳普式。
4.2型号和基本参数
型号和基本参数参见附录A。
4.3设计条件
a）设计压力：氨侧1.6MPa：
水侧 0.4MPa。
b）设计温度：43℃。
5技术要求
5.1一般要求
蒸发器应符合本部分的规定，并按经规定程序批的图样利技术文件制造，也可按用户和制造厂的协议制造。
JB/T7658.4—2006

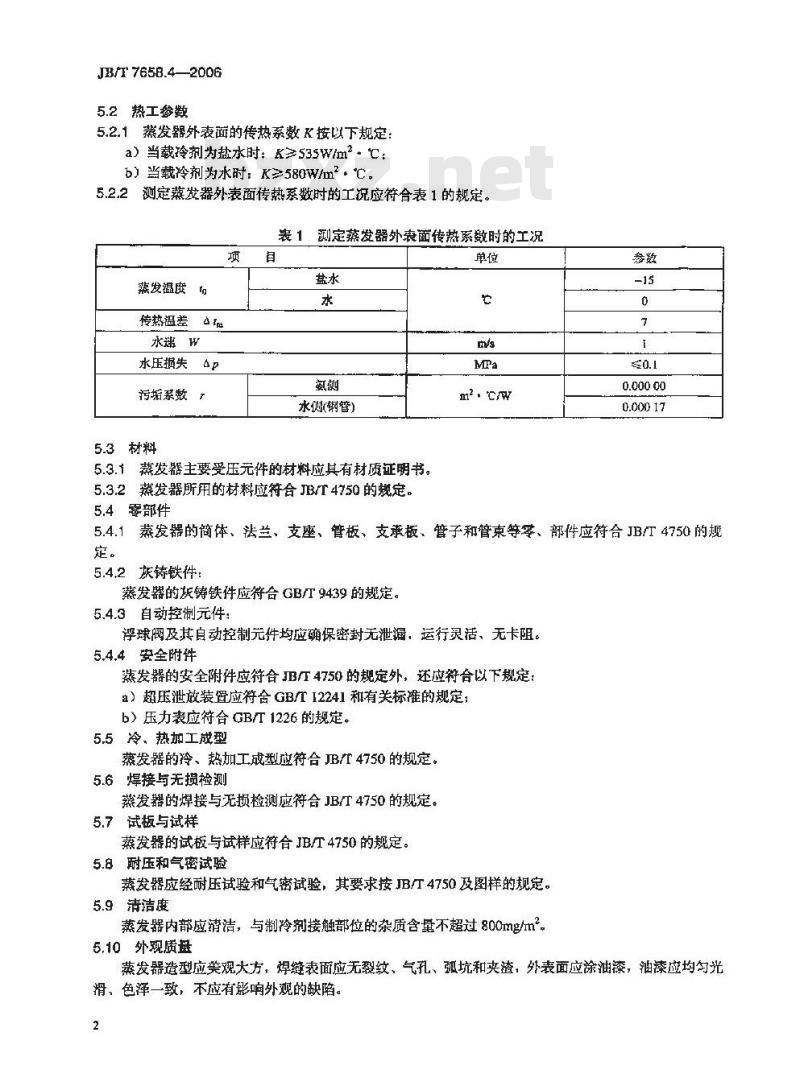

5.2热工参数
5.2.1蒸发器外表面的传热系数K按以下规定：a）当载玲剂为盐水时：K≥535W/m2，C：b）当载冷剂为水时：K≥580W/m2，℃，测定蒸发器外表面传热系数时的工况应符合表1的规定。5.2.2
表1测定蒸发器外表面传热系数时的工况项
兼发温度
传热温差
水递W
水压损失ap
污垢系数7
5.3材料
水侧(钢管)
5.3.1蒸发器主要受压元件的材料应具有材质证明书。5.3.2燕发器所用的材料应符合JB/T4750 的规定。5.4零部件
5.4.1蒸发器的简体、法兰、支座、管板、支承板、子和管束等季、部件应符合JB/T4750的规定。
5.4.2灰铸铁件：
蒸发器的灰铸铁件应符合GBT9439的规定。5.4.3自动控制元件：
浮球阀及其自动控制元件均应确保密封无泄漏，运行灵活、无卡阻。5.4.4安全附件
发器的安全附件应符合B/T4750的规定外，还应符合以下规定：a）超压泄放装置应符合GB/TI2241和有关标准的规定：b）压力表应符合GB/T1226的规定。5.5冷、热加工成型
蒸发器的冷、热加工成型应符合JB/T4750的规定。5.6焊接与无损检测
蒸发器的焊接与无损检测应符合JB/T4750的规定。5.7试板与试样
蒸发器的试板与试样应符合JB/T4750 的规定。5.8耐压和气密试验
蒸发器应经耐压试验和气密试验，其要求按JB/T4750及图样的规定。5.9清洁度
蒸发器内部应清洁，与制冷剂接触部位的杂质含量不超过800mg/m25.10外观质盘
蒸发器造型应美观大方，焊缝表面应无裂纹、气孔、弧坑和夹渣，外表面应涂油漆，油漆应均匀光滑，色泽一致，不应有影响外观的缺陷。2
6试验方法
6.1性能试验
蒸发器性能试验方法可采用工业运行试验。6.2洗趋检测
蒸发器无损检的方法按JB/T4750及图样的规定。6.3耐压试验和气密试验
燕发器的耐压试验和气密试验方法按JB/T4750及图样的规定。台.4清洁度测定
蒸发器的清洁度测定可参照JB/T905%的规定。6.5外观质罩
外观质采用多测方法检验
7检验规则
7.1一般要求
JB/T7658.4—2006
蒸发器应由制造厂的技术检验部门按本部分和技术文件进行检验，合格后方可出厂。7.2检验项目
7.2.1检验分类
悉发器的控验分出厂检验和型式检验。7.2.2检验项菌
蒸发器的检验项自按表2规定。
表2检验项目
外观质址
无摘检
检验项目
耐压和代密试验
性能试验
清洁度
出厂检验
注。“}”为必检项容，“一”为不必检项妥。7.3出厂检验
每台蒸发器制成后均应进行出厂检验，7.4型式检验
型式检验
技术要求
对蒸发器至少一个规格的新产品或经重大改进的老产品应进行型式检验。8标志、包装、运赖和贴存
E.1标恶
检验方法
恭发器应有耐久性铭牌固定在明显部位，铭牌的尺寸和技术要求应符合B/T13306的规定。铭牌上内容按JB/T4730的规定
8.2 出厂文件
蒸发器的出厂文件按JBT4750的规定。8.3包装、运输和存
8.3.1蒸发器在包装菌应进行清洁处理，所有接管处涂防锈剂并妥善密封，组装法兰应用螺栓固紧，3
3B/r7658.4-2008
其法兰封面涂防锈油脂后应用育板封住8.3.2恭发器的油漆、包滚、运输和赋存可参照B/T4711的规定4
A.1型号
A.1.1型号表示方法
附录A
（资料性附录）
藜发器型号表示方法和基本参数JB/T7658.4-2006
蒸发器的型号出大写汉语拼音字母和阿拉伯数宇（以下简称“数字”）组成。其型号的表示方法规定如下：
改型编号：数字表示，首次设计的产品省略一名义蒸发面积：以蒸发管的外表面积为基础，用数字表示，单位为m一蒸发器的代号
2型号标记示例
wz90-l：名义蒸发面积为90m，第一砍改型的蒸发器。A.2基本参数
发器的名义蒸发面积系列为25m2、30m2、40m2、50m2、60m2、75m2、90m2、110m2、150m2、180m2、200m2250m2、300m2、350m2、400m2、450m2、500m2、600m2、700m2、800m2、900m2。s
