【机械行业标准(JB)】 氨制冷装置用辅助设备 第9部分：低压循环桶

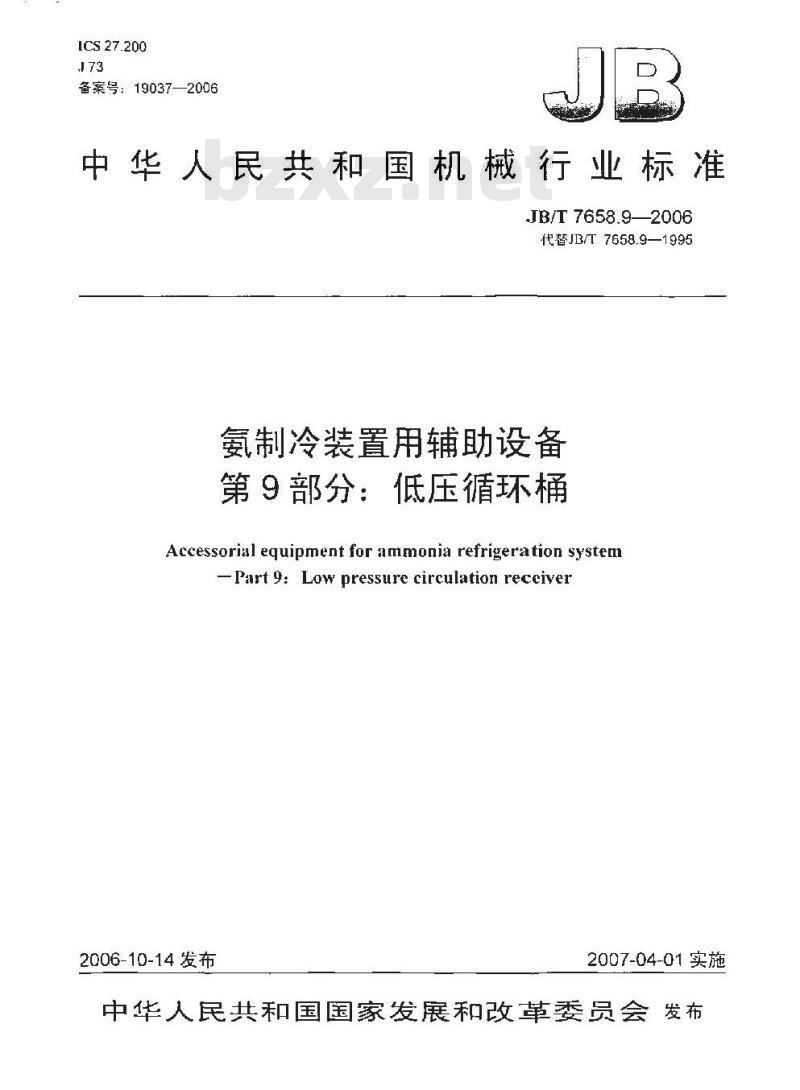

ICS 27.200
备案号：19037—2006
中华人民共和国机械行业标准
JB/T7658.9—2006
代替JB/T7658.9—1995
氨制冷装置用辅助设备
第9部分：低压循环桶
Accessorial equipment for ammonia refrigeration system-Part 9: Low pressure circulation recciver2006-10-14发布
2007-04-01实施
中华人民共和国国家发展和改革委员会发布前言

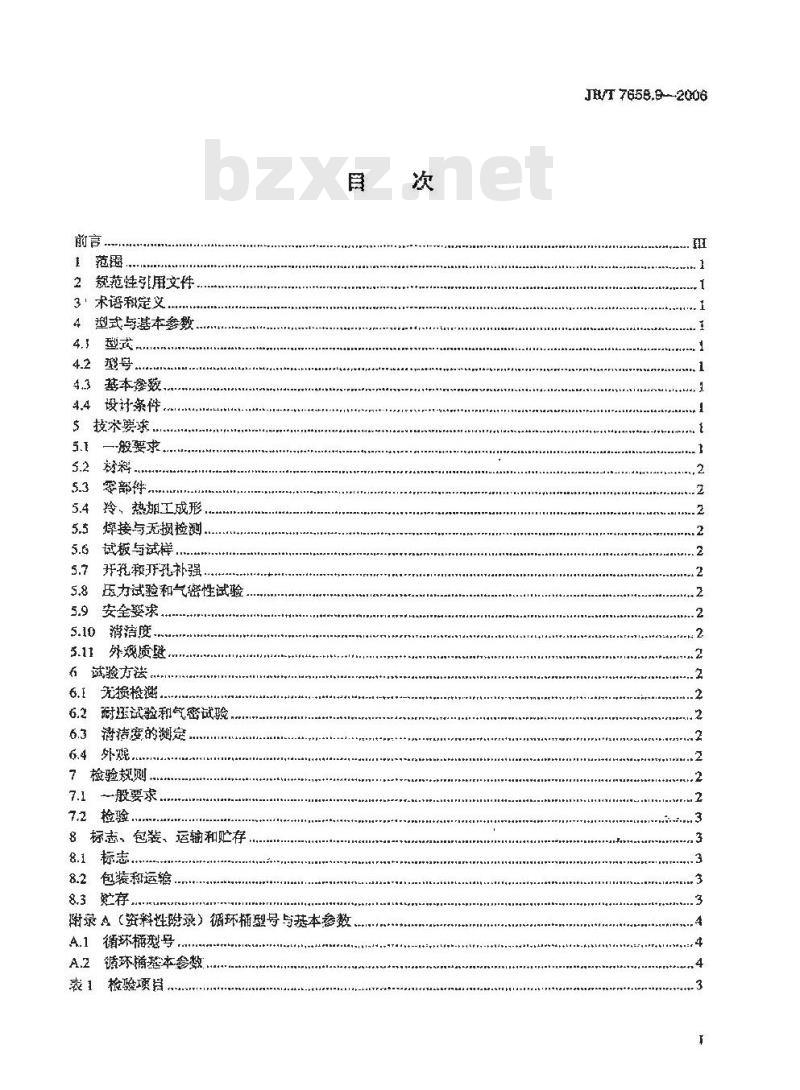

规范性引用文件
3·术语科定义.
4型式与基本参数
基本套数
设计条件
5技术要求，
5.1一-般要求
冷、热加工成形
焊接与无损检测
试板与试样
开托开我补强
压力试验和气密性试验
安全娶求
瓣落度
外焖质，
6诚骏方法。
6.1无损检避
6.2谢强试验气密诚验
6.3清洁度的定
6.4外观..
7检验规划.
7.1一般要求.
7.2检验.
8标志、包装、运输和贮存
8.1标志.
8.2包装和运赖
附录A（资料性附录）循环型号导与基本参数A..循环栖型号
A.2环摘本参数
表1检验项后，
JH/T 7658.9--2006

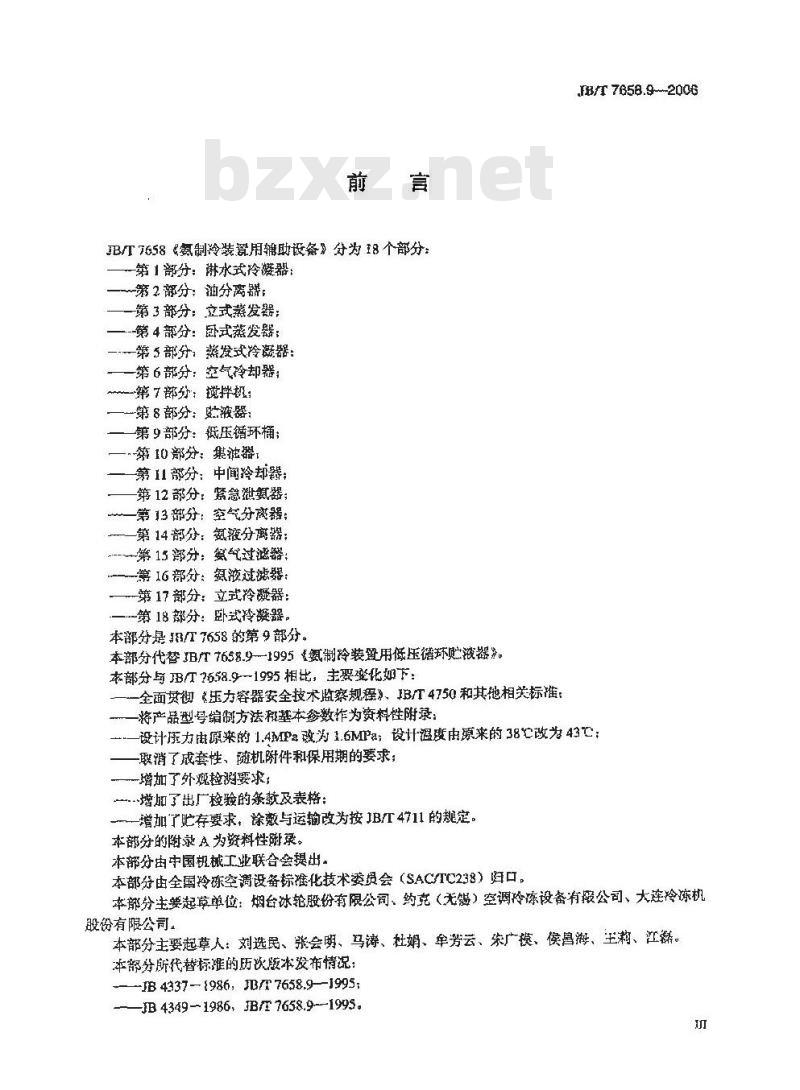

JB/T7658氨制冷装罩用辅助设备》分为18个部分：第1部分：淋水式冷凝器
-第2部分：油分离器：
一第3部分：立式蒸发器：
一-第4部分：卧式蒸发器；
一第5部分，蒸发式冷滋器：
一第6部分：空气冷却器；
第7部分：搅拌极：
一第8部分：液器：
一第9部分：低压错环桶；
一.第10部分：集油器
第11部分：中间冷却器；
第12部分：紧急批氨器；
第13部分：空气分离器；
一一第14部分：氨液分离器；
-第13部分：氢气过滤器；
—第16部分：氢液过滤器：
一第17部分：立式冷凝器：
-第18部分：卧式冷辫器。
本部分是18/T7658的第9部分。
本部分代替1BT7658.9--19951氨制玲装管用低压错环贮液器，本部分与JB/T?658.9-1995相比，主要弹化如下：全面英彻压力容器安全技术监察规程》、JB/T4750和其他相关标准：FB/T 7658.9---2006
-将产品型号编制方法程基本参数作为资料性附录：设计乐力由原来的1.4MFa改为1.6MPa；设计温度由原来的38改为43℃：取消了成套性、臃机附件和保用期的要求；增加了外观检测要求，
.·增加了出广检验的条款及表格：一增加了贮存要求，涂数与运输改为按JB/T4711的规定本部分的附录A为资料性晰录。
本部分由中国械工业联合会提出。本部分由全国玲冻空调设备标准化技术委员会（SAC/TC238）归口，本部分主要起草单位：烟台冰轮股份有限公司、约克（无）空调冷冻设备有公司、大连冷冻机股份有限公司。
本部分主要起草人：刘选民、张会明、马涛、社娟、牟芳云、东广模、侯昌游、王莉、江。本部分所代替标雅的历次版本发布情况：FB43371986，JBT7658.9—-1995JB4349-1986JB/T7658.9--199S。1范围

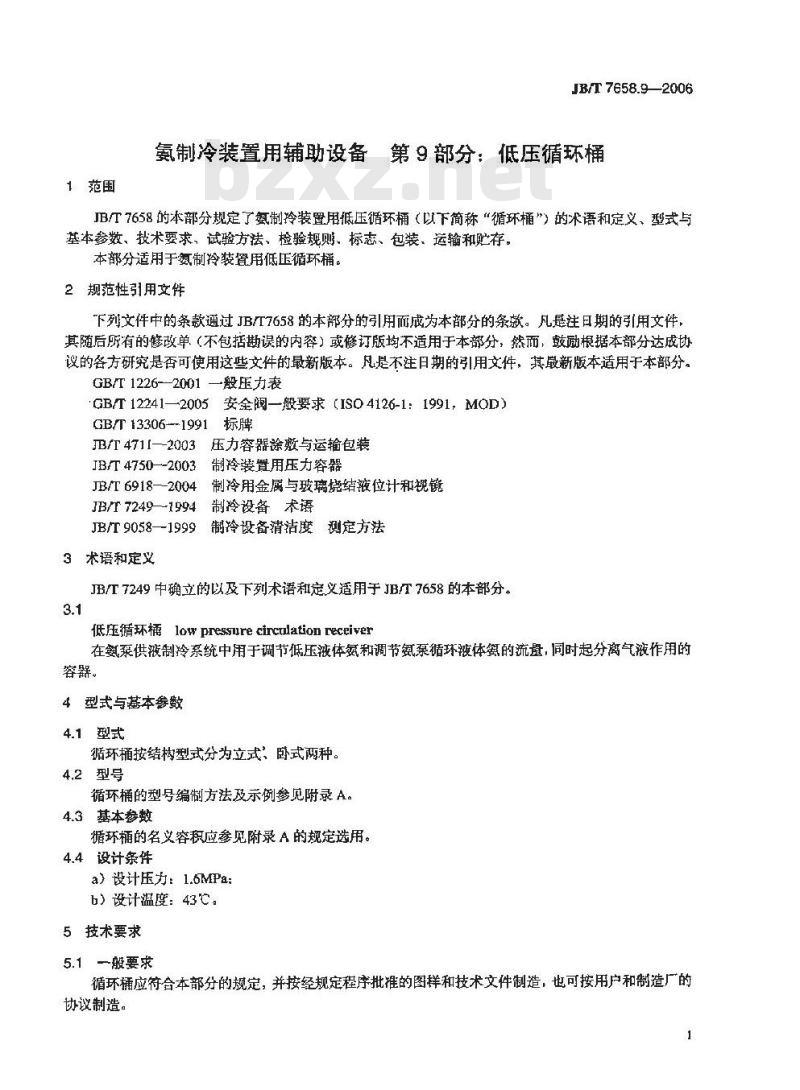

JB/T 7658.92006
氨制冷装置用辅助设备第9部分：低压循环桶JB/T7658的本部分规定了氨制玲装置用抵压循环桶（以下简称“循环桶\）的术语和定义、型式与基本参数、技术要求、试验方法、检验规购、标志、包装，运输和贮存。本部分适用于氨制冷装罩用低正循环桶。2规范性引用文件
下列文件中的条款通过JB/T7658的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T 1226-—2001—般压力表
GB/T12241—2005安金阀—般要求（ISO4126-1：1991，MOD）GB/T13306-1991标牌
JB/T471I—-2003压力容器涂敷与运输包装JB/T4750--2003制冷装置用压力容器JB/T6918--2004制冷用金属与玻璃烧结液位计和规镜JB/T7249—-1994制冷设备术语
JB/T9058—-1999制冷设备清洁度测定方法3术语和定义
JB/T7249中确立的以及下列术语和定义适用于JB/T7658的本部分。3.1
低压循环桶lowpressurecircalationneceiver在氨系供液制冷系统中用于调节低压液体氮和调节氨泵循环液体氨的流盘，同时起分离气液作用的容。
4型式与基本参数
4.1型式
循环桶按结构型式分为立式卧式两种。4.2型号
循环桶的型号编制方法及示例参见附录A。4.3基本参数
循环插的名义容积应参见附录A的规定选用。4.4设计案件
a）设计压力：1.6MPa:
b）设计温度：43℃。
5技术要求
5.1一般要求
循环桶应符合本部分的规定，并按经规定程序批谁的图样和技术文件制造，也可按用户和制造厂的协议制造。
JB/T 7658.9-—2006

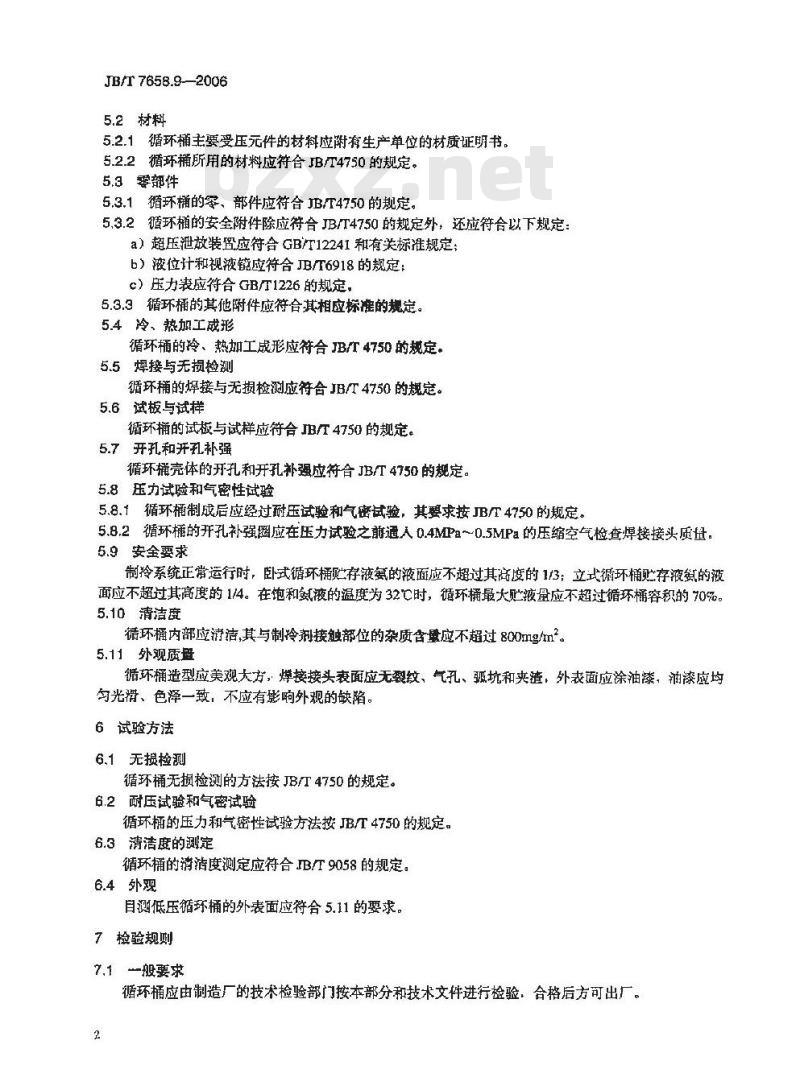

5.2材料
5.2.1循环桶主要受压元件的材料应附有生产单位的材质证明书。5.2.2循环桶所用的材料应符合JB/T4750的规定。5.3零部件
5.3.1循环桶的零、部件应符合JB/T4750的规定。5.3.2循环桶的安全附件除应符合JB/T4750的规定外：还应符合以下规定a）超压泄放装置应符合GB/T1224I和有关标准规定：b）液位计和视液镜应符合JB/T6918的规定：c）压力表应符合GB/T1226的规定，5.3.3循环桶的其他附件应符合其相应标准的规定。5.4冷、热加工成形
循环桶的玲、热加工成形应符合JB/T4750的规定。5.5焊接与无损检测
循环桶的焊接与无损检测应符合JB/T4750的规定。5.6试板与试样
循环桶的试板与试样应符合JB/T4750的规定5.7开孔和开孔补强
循环桶壳体的开孔和开孔补强应符合JB/T4750的规定。5.8压力试验和气密性试验
5.8.f循环桶制成后应经过耐压试验和气密试验，其要求按JB/T4750的规定。5.8.2循环桶的开孔补强圈应在压力试验之前通人0.4MPa～D0.5MPa的压缩空气检查焊接接头质盘，5.9安全要求
制冷系统正常运行时，卧式循环桶贮存液氨的液面应不超过其商度的13；立式循环桶贮存液筑的液面应不超过其高度的1/4。在饱和氢液的温度为32℃时，循环桶最大贮量应不超过循环桶容积的70%。5.10清洁度
循环桶内部应清洁，其与制冷剂接触部位的杂质含量应不超过800mg/m2。5.11外观质盘
循环桶造型应美观大方，煤接接头表面应无裂纹、气孔、弧坑和夹渣，外表面应涂油漆，油漆应均匀光滑、色泽一致，不应有影响外观的缺陷。6试验方法
6.1无损检测
循环桶无损检测的方法按JB/T4750的规定。6.2耐压试验和气密试验
循环桶的压力和气密性试验方法按JB/T4750的规定。6.3清洁度的测定
循环桶的猎洁度测定应符合JB/T9058的规定。6.4外观
目测低压循环桶的外表面应符合5.11的要求。7捡验规则
7.1—般要求
循环桶应由制造厂的技术检验部门按本部分和技术文件进行检验，合格后方可出厂。2
7.2检验
7.2.1检验分类
循环的检验分出厂检验和型式检验两种。7.2.2检验项目
循环桶的捡验项目按表1的规定。7.2.3出厂检验
每台循环桶制成后均应按表1规定的检验项目进行出厂捡验。7.2.4型式检验
对至少一个规格的循环桶新产品或经重大换型的老产品应进行型式检验。表1
检验项目
检验项目
无损检测
压力试验和气密性试验
外观质域
清洁度
出厂捡验
注，“√”为必检的项目，一”为不必捡的项目8标志、包装、运输和贮存
8.1标志
8.1.1标牌
型式检验
技术要求
JB/T7658.9--2006
试验方法
循环桶应在明显而乎整的部位.上厨定标牌，标牌应符合GB/T13306的规定，标牌,上应标出的内容按JB/T4750的规定。
8.1.2 出厂文件
循环桶的出广文件按JB/T4750的规定。8.2包装和运输
8.2.1循环桶所有外露加工表面和接管处应涂防锈剂并妥善密封，组装祛兰应用螺栓固紧，其法兰密封面涂防锈油脂后应用盲板封住。8.2.2循环桶的涂敷与运输包装应符合B/T4711的规定。8.3贮存
循环桶的贮存，应存放在干燥、通风良好的场所。3
JB/T 7658.92006
A.1循环桶型号
A.1.1循环桶型号缩制方法
附录A
（资料性附录）
循环桶型号与基本参数
循环桶的型号由大写汉语拼音字母和阿拉伯数字（以下简称数字）及罗马数字组成。其型号的编制方法如下：
改型编号：用罗马数字表示
型式：L表示立式，卧式不表示
名义容积：用阿拉伯数字表示，单位为m低压循环桶的代号
A.1.2型号示例
DX2.5L：名义容积为2.5m的立式循环桶DX2.5：名义容积为2.5m的卧式循环桶。A.2循环桶基本参数Www.bzxZ.net
循环桶的名义容积系列为1.0m2、1.2m2、1.5m2、2.0m2、2.5m2、3.0m2、3.5m2、4.0m2、5.0m2、6.0m2、8.0ml、10.0m2、15.0m2、20.0m2、30.0m、40.0m2。4
