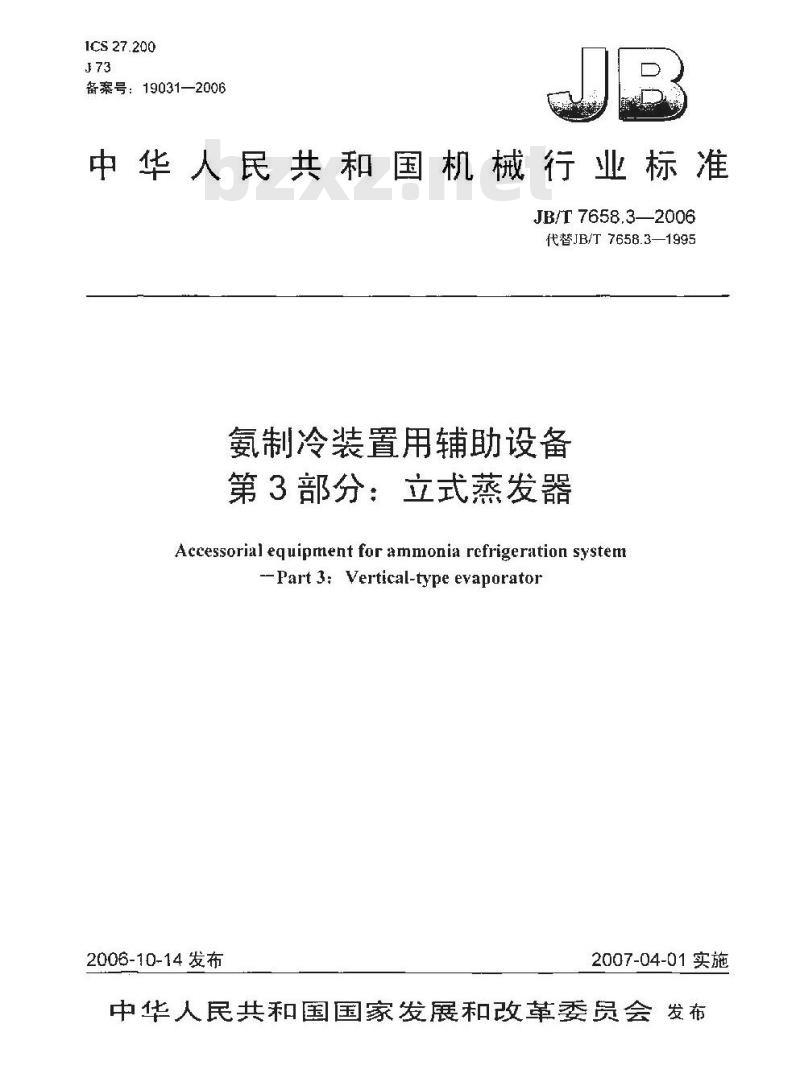

【机械行业标准(JB)】 氨制冷装置用辅助设备 第3部分：立式蒸发器

1CS27.200
备案号：19031—2006
中华人民共和国机械行业标准
JB/T 7658.3—2006
代替JB/T7658.3—1995
氨制冷装置用辅助设备
第3部分：立式蒸发器
Accessorialequipment for ammonia refrigeration system--Part 3: Vertical-type evaporator2006-10-14发布
2007-04-01实施
中华人民共和国国家发展和改革委员会发布前言，

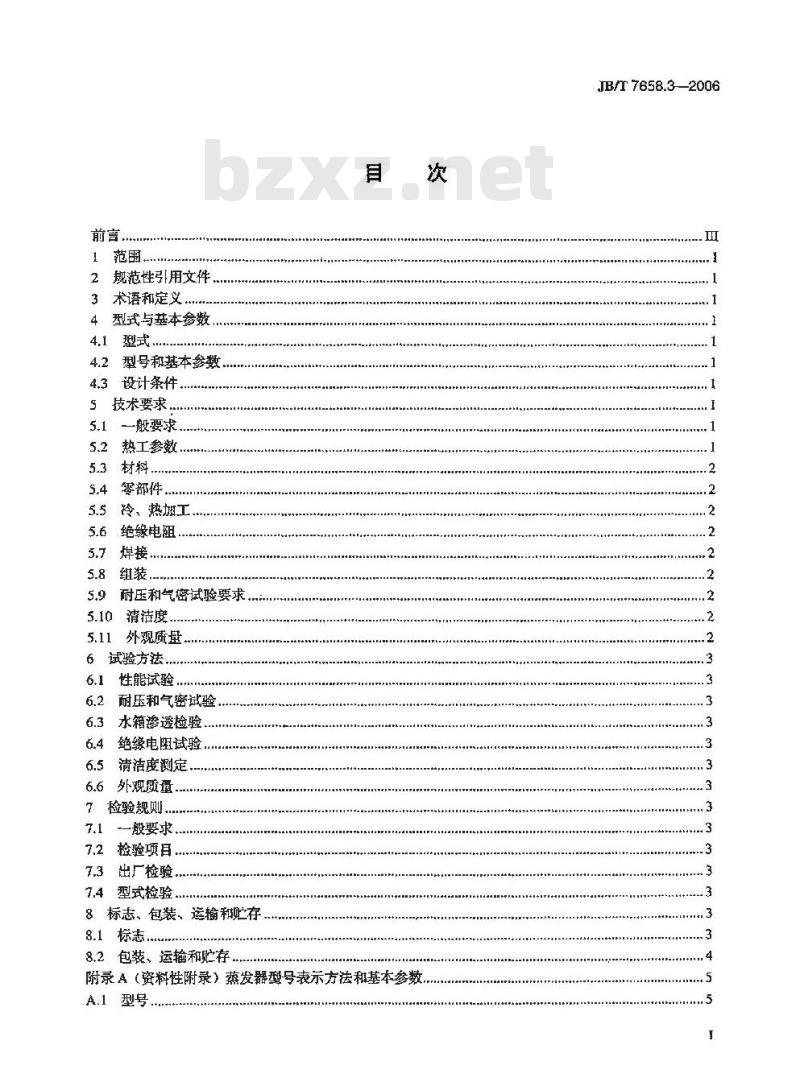

1范围
2规范性引用文件
3术语和定义
型式与基本参数
型号和基本参数
设计条件
5技术要求.…
一般要求
5.2热工参数
零部件
冷、热加工、
5.6绝缘电阻
5.7焊接，
耐压和气密试验要求，
5.10清洁度
外观质盘
6试验方法
性能试验
耐压和气密试验，
6.3水箱渗透检验
6.4绝缘电阻试验
6.5清洁度测定
6.6外观质量，
7检验规则
一般要求
7.2捡验项目.
7.3出厂检验
7.4型式检验.
8标志、包装、运输和忙存
8.1标志.
8.2包装、运输和贮存，
附录A（资料性附录）蒸发器型号表示方法和基本参数A.1型号
JB/T 7658.3-2006
JB/T7658.32006

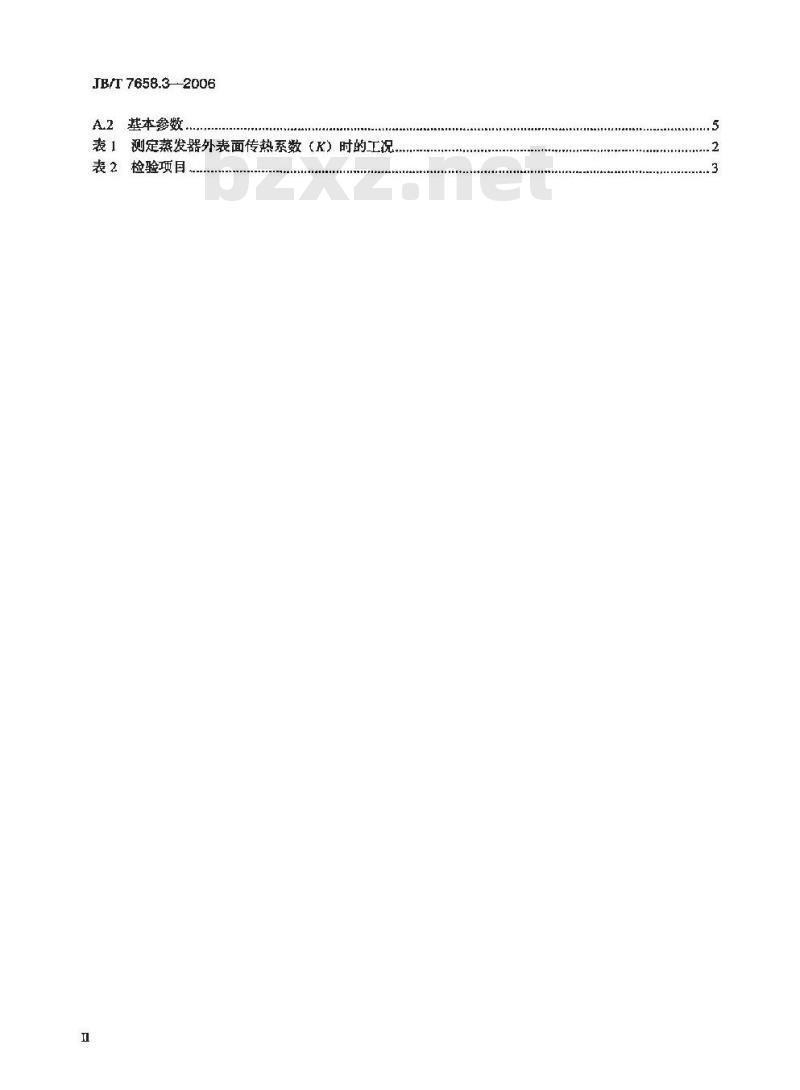

A2基本参数
表1测定蒸发器外表面传热系数（K）时的工况表 2检验项目

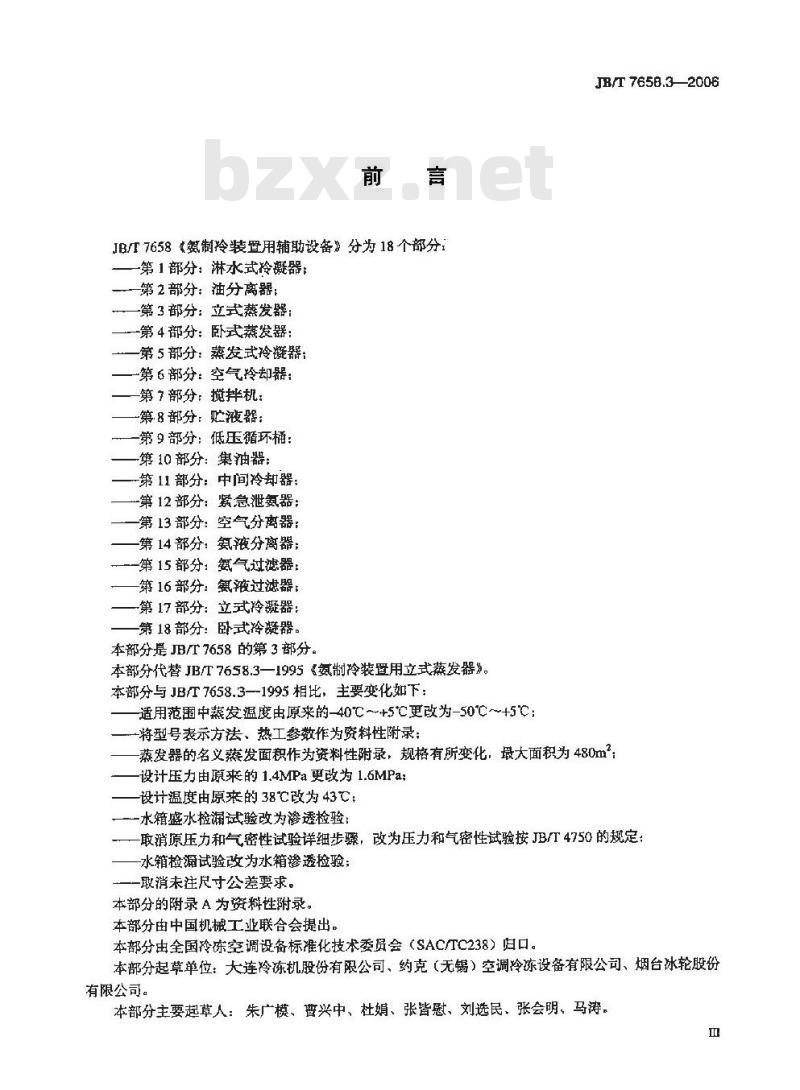

JB/T7658氮制冷装置用辅助设备》分为18个部分：-第1部分：淋水式冷凝器：
第2部分：油分离器：
一第 3部分：立式蒸发器：
一第4部分：卧式蒸发器：
一第5部分：蒸发式冷证器
一第6部分：空气冷却器；
-第7部分：搅拌机：
-第8部分：贮液器：
一第9 部分：低压循环桶：
第10部分：集油器：
一第11部分：中间冷却器；
第12部分：紧急泄氨器；
-第13部分：空气分离器：
-第14部分：氨液分离器：
一第15部分：氨气过滤器：
第16部分：氨液过滤器：
-第17部分：立式羚凝器：
-第18 部分：卧式冷凝器。
本部分是JB/T7658的第3部分。
本部分代替JB/T7658.3—1995《氨制冷装暨用立式蒸发器》。本部分与JB/T7658.3--1995相比，主要变化如下：适用范围中蒸发温度由原来的-40℃~+5℃更改为-50℃～~+5℃：-将型号表示方法、热工数作为资料性附录；JB/T 7658.32006
蒸发器的名义蒸发面积作为资料性附录，规格有所变化，最大面积为480m设计压力由原来的1.4MPa更改为1.6MPa：设计温度由原来的38℃改为43℃；一水箱盛水检漏试验改为渗透检验：一取消源压力和气密性试验详细步骤，改为压力和气密性试验按JB/T4750的规定水箱检漏试验改为水箱渗透检验一取消未注尺寸公差要求。
本部分的附录A为资料性附录。
本部分由中国机械工业联合会提出。本部分由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。本部分起草单位：大连冷冻机股份有限公司、约克（无锡）空调冷冻设备有限公司、烟台冰轮股份有限公司。
本部分主要起草人：朱广模、曹兴中、杜娟、张皆慰、刘选民、张会明、马涛。JB/T765B.32006

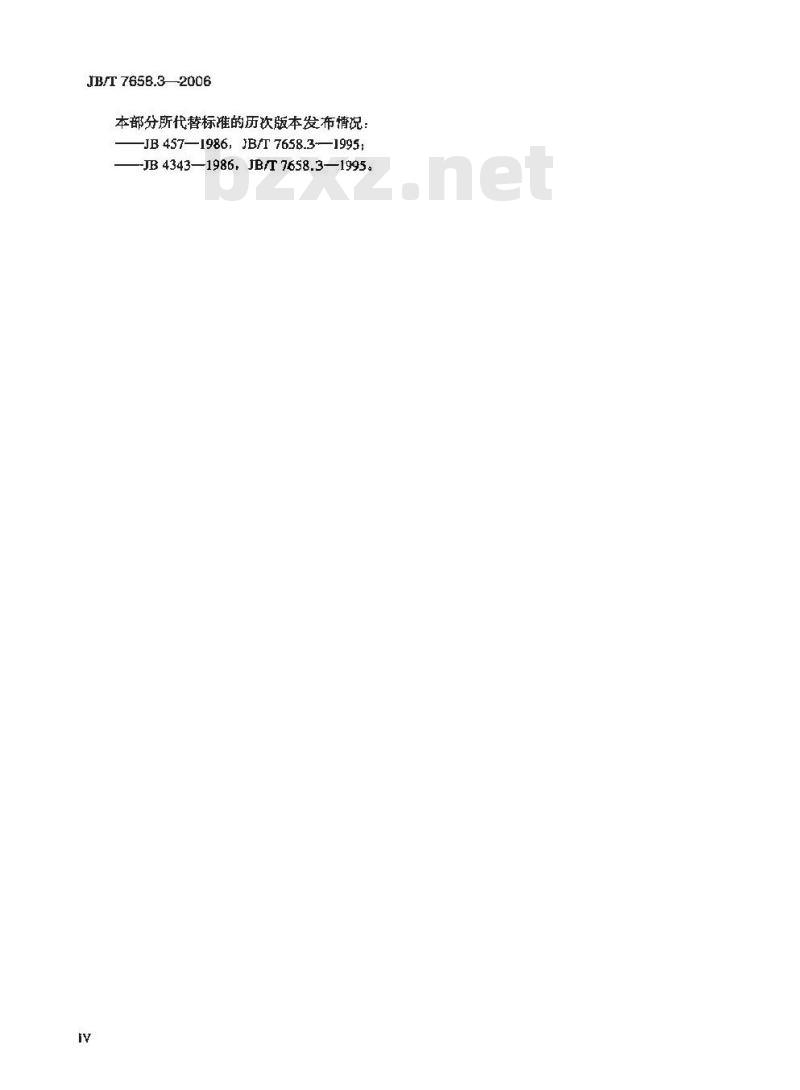

本部分所代替标准的历次版本发布情况：JB 457—1986,JB/T7658.3-—1995;-JB4343—1986，JB/T7658.3—1995。TV
1范围
JB/T 7658.3-2006
氨制冷装置用辅助设备第3部分：立式蒸发器JB/T7658的本部分规定了氨制冷装置用立式蒸发器（以下简称“蒸发器）的术语和定义、型式与基本参数，技术要求、试验方法、检验规则、标志、包装运输和忙存。本部分适用于蒸发温-50℃~～+5℃的制冷装置用立式蒸发器。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T13306—1991标牌
JB/T4709—2000钢制压力容器焊接规程JB/T47502003制冷装置用压力容器JB/T7249—1994制冷设备术语
JB/T9058—1999制冷设备清洁度测定方法3术语和定义
JB/T7249中确立的以及下列术语和定义适用于JB/T7658的本部分。3.1
立式蒸发器vertical-typeevaporator由一组垂直布置的平行直管或螺旋管组成，用以冷却水、盐水或其他液体的蒸发器。4型式与基本参数
4.1型式
蒸发器按其结构型式分为真管式带开启式水箱型和螺旋式带开启式水箱型两种。4.2型号和基本参数
型号表示方法和基本参数参见附录A。4.3设计条件
a）设计压力：算侧1.6MPa:
b）设计湿度：43℃。
5技术要求
5.1—般要求
蒸发器应符合本部分的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协设制遣。
5.2热工参数
5.2.1蒸发器外表面的传热系数K：a）当载冷剂为盐水时：K2395W/m2，Cb）当载冷剂为水时：K≥520W/m2，℃。5.2.2测定蒸发器外表面传热系数K时的工况应符合表1的规定。1
JB/T 7658.3—2006
蒸发温度to
传热温差
水速W
污垢系数
5.3材料
表1、测定蒸发器外表面传热系数（K）时的工况单位
水侧（钢管）
5.3.1获发器受压元件的材料应具有材质证明书。5.3.2蒸发器所用的材料应符合JBT4750的规定，5.4零部件
5.4.1水箱
5.4.1.1水箱箱板应平整。www.bzxz.net
5.4.1.2水箱应清除内、外表面的氧化皮及污物。5.4.1.3水箱应进行渗透检验，其各焊整处应无渗漏。5.4.2自动控制元件
浮球阀及其自动控制元件均应确保密封无泄漏，运行灵活、无卡阻。5.5冷、热加工
5.5.1弯管的圆度公差应不大于管子外径的15%。参数
5.5.2管子弯曲处的壁感减薄应不大于原管壁厚的17%，弯曲处不应有皱折、压痕等缺陷。5.5.3上、下水平总管上相邻两孔中心距允差为土2mm，任意两孔中心距充差为士3mm，管孔偏移应不超过士2mm。
5.6绝缘电阻
搅拌机的电动机接线盒端子应做绝摔电阻试验，绝缘线路与接增之间的绝缘电阻应不小于2MQ（采用500V绝缘电阻表谢量）。5.7焊接
蒸发器的焊接应符合JB/T4709的规定。5.8组装
5.B.1组装时，接管法兰面应垂直于接管的主轴线，安装接管法兰应保证祛兰面的水平或垂真，其偏差应不超过法兰外径的1%，且不大于3mm。5.8.2接管法兰螺栓通孔应对称地分布在主轴线两侧。5.8.3水平总管与螺旋管或直管焊接后，其直线度每米长应不大于mm。5.8.4组装搅拌机时，叶轮与导流简的间隙应保持均匀，不应碰撞。5.9耐压和气密试验要求
蒸发器与制冷剂接触的各部件均应经耐压试验和气密试验，总装后还应进行气密试验。5.10清洁度
蒸发器内部应清洁，与制冷剂接触部位的杂质含量不超过800mg/m2。5.11外观质量
蒸发器造型应美观大方，焊缝表面应无裂纹、气孔、弧坑和夹渣，外表面应涂油漆，油漆应均光滑、色泽一致，不应有影响外观的缺陷。2
6试验方法
6.1性能试验
蒸发器性能试验方法可采用工业运行试验。6.2耐压和气密试验
JB/T 7658.32006
液压试验压力取设计压力的1.25倍，气压试验压力取设计压力的1.15倍，气密试验压力取设计压力。试验要求按JB/T4750的规定。6.3水箍渗透检验
蒸发器的水箱组焊后，将水箱盛水，保持10nzin，然后检各焊缝处有无渗漏。6.4绝缘电阻试验
在带温或相对湿度小于或等于80%的条件下，采用500V绝缘电阻表测最搅拌机的电动机接线盒端子的绝缘线路与接地之间的绝缘电阻，其值应不小予2M2。6.5清洁度测定
蒸发器的清洁度测定可熬照B/T 9058的规定。6.6外观质量
外观质盘采用自测方法检验。
7检验规则
7.1一般要求
燕发器应由制造厂的技术检验部门按本部分和技术文件进行检验，合格后方可出厂。7.2检验项具
7.2.1检验分类
蒸发器的检验分出厂检验和型式检验两种。7.2.2检验项目
蒸发器的检验项目按表2的规定。表 2 检验项目
外观质趾
捡验项目
耐压和气密试验
绝缘电阻试验
性能试验
清洁度
出厂检验
注，“√”为必检项目，“一”为不必检的项目。7.3出厂检验
每台蒸发器制成后均应进行出厂检验：7.4型式检验
型式检验
技术要求
对蒸发器至少-个规格的新产品或经重大改进的老产品应进行型式检验。8标志、包装、运输和贮存
8.1标志
8.1.1铭牌
试验方法
蒸发器应在明显雨平整的部位上固定耐久性铭牌，铭牌的尺寸和技术要求应符合GB/T13306的规定，铭牌上内容按B/T4750的规定。3
JB/T7658.3—2006
8.1.2出厂文件
蒸发器出厂时应随带产品合格证及说明书，合格证及说明书应符合JB/T4750的规定。2包装、运输和贮存
8.2.1蒸发器外露加工面和接管处均应涂防锈剂并妥善密封。组装法兰应用螺栓固紧，其法兰密封面途防锈油脂后应用首板封住。
8.2.2发器可以裸装，在运输时应设置托架支承，防止翻滚审动，附件应予装箱。在发货时，应有发货标志和运输包装标志。
A.1型号
A.1.1型号表示法
附录A
（资料性附录）
蒸发器型号表示方法和基本参数JB/T 7658.3--2006
蒸发器的型号由大写汉语拼音字母和阿拉伯数字（以下简称“数字\）组成。其型号的表示方法翘定如下：
改离缩砖：数字表茶，肯次设讨的产品省璐名义蒸发面积：以蒸发管的外表面积为墓准，用数字表示，位为型式：Z表示直管式，L表示螺旋管式蒸发器的代
A.1.2型号示例
L7Z60-1：名义蒸发面积为60m，第-次改型的享管式获发器。L2L90-2：名义然发葡积为90，第二次改塑的螺旋管式蒸发器。A.2基本参数
蒸发器的名义燕发面积系列为25m2、30m2、40m2、50m2、60m2、75m2、90m2、120m2、160m2、200m2、240m2、320m2、400m2、480m25
