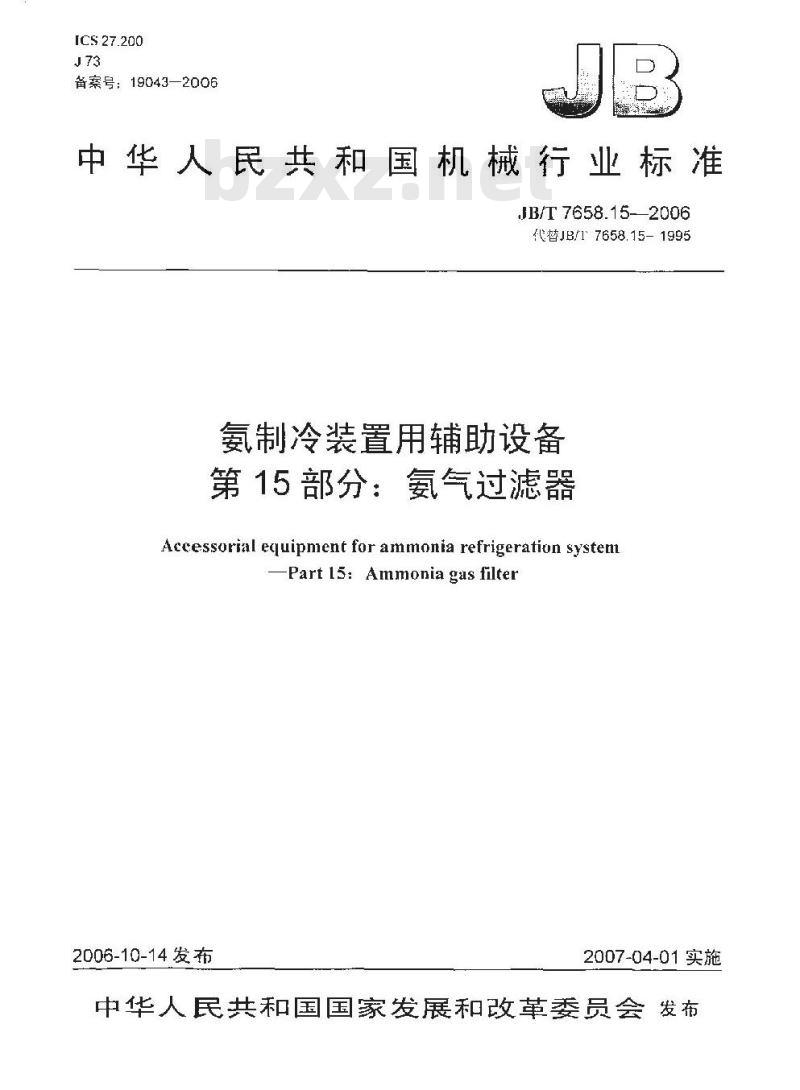

【机械行业标准(JB)】 氨制冷装置用辅助设备 第15部分：氨气过滤器

IC527.200
备案号：19043—2006
中华人民共和国机械行业标准
JB/T 7658.15-2006
代替JB/17658.15-1995
氨制冷装置用辅助设备
第15部分：氨气过滤器
Accessorial equipnent for ammonia refrigeration system-Part15:Ammoniagasfilter
2006-10-14 发布
2007-04-01实施
中华人民共和国国家发展和改革委员会发布前言

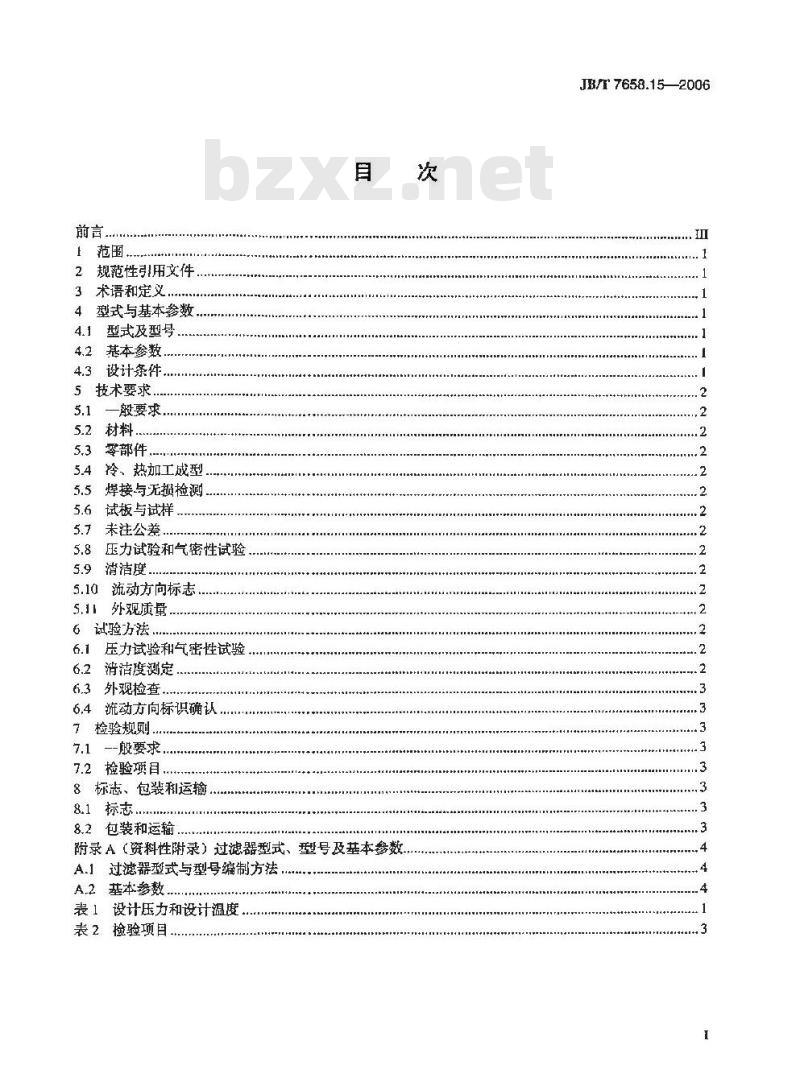

规范性引用文件
术语和定义wwW.bzxz.Net
型式与基本参数
型式及型号
基本参数
设计条件
5技术要求，
般要求，
材料，
零部件
冷、热加工成型
焊接与无损检测
试板与试样
未注公差
压力试验和气密性试验
消洁度
流动方向标志
5.11外观质量
6试验方法
压力试验和气密性试验
清洁度测定
外观检查，
6.4流动方向标识确认
7检验规则，
7.1--般要求
7.2捡验项目
8标志、包装和运输
8.1标志．
8.2包装和运输
附录A（资科性附录）过滤器型式、型号及基本参数A.1过滤器型式与型号编制方法
A.2基本参数
表1设计压力和设计温度
表2 检验项目
JB/T 7658.152006

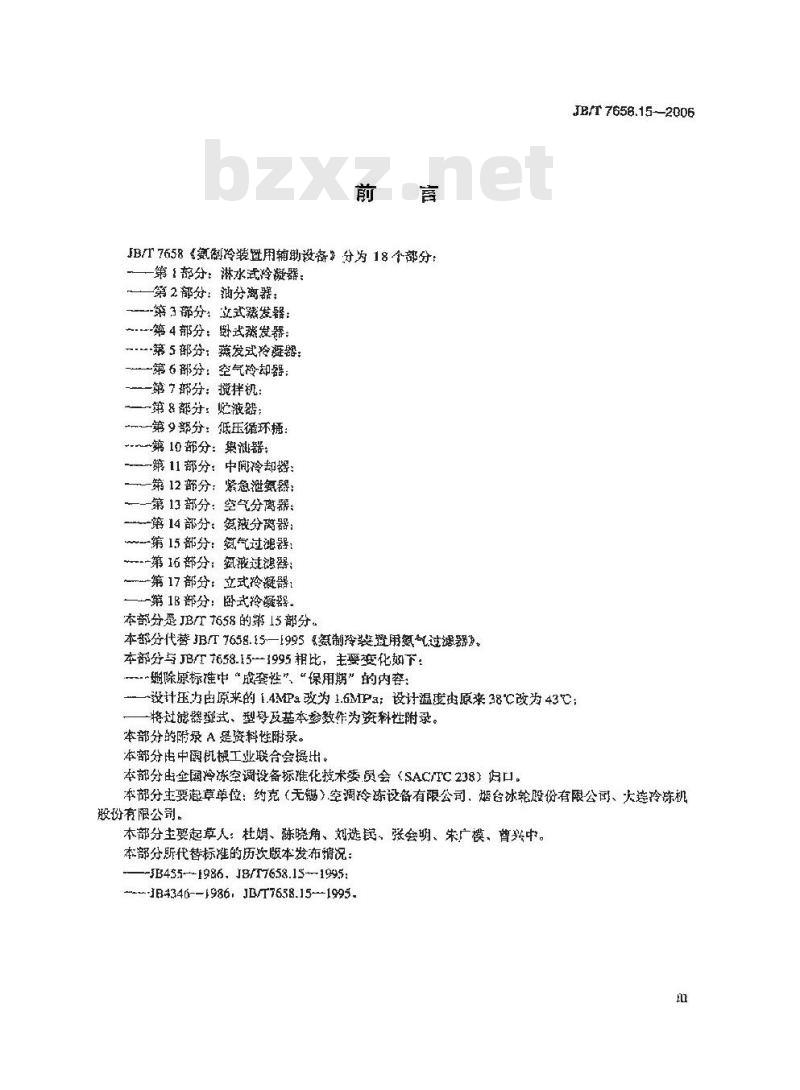

JB/T76584氮制冷装置用辅勘设备”分为18个部分：一第1郝分：淋水试冷凝器：
一第2部分：油分离器；
一第3分：文式然发器：
第4部分：卧式发器：
·第5部分发式冷凝器，
一第6部分：空气冷却器：
一第7部分：搅拌机：
一第8部升：贮液器
--第9部分：低压玉循环桶：
第10部分：集油器：
一第11部分：中间冷却器：
一第12部分：紧急泄氨器：
第13部分：空气分离器：
第14部分：签液分离器：
--第15部分：氨气过滤器！
-第16部分氢液过鸿器
-第17部分：立式冷凝器：
一-第18 部分：卧式冷凝露。
本部分是JB/T1658的第15部分。本部分代营JB/T7658.15-1995《摄制冷装置用算过据器”本部分与BT7658.15-1995租比，主要变化如下：-珊除原标准中“成套性”、“保相期”的内容：JB/T 7658.15-2006
一没计压方由原来的1.4MPa改为1.6MPa：设计温虚由原来38C改为43它；-将过滤器型式、型号及基本参数作为资科性附录。本部分的附录 A是资料性附录。本部分由中国机械工业联合会提出。本部分由全国冷冻空调设备标准化技术委员会（SACTC238）归口。本部分主要起草单位：约克（无镐）空调玲冻设备有限公司，烟台冰轮股份有限公司、大连冷陈机股份有限公司，
本部分主娶起草人：杜娟、陈晓角、刘选离、强会明、朱广模、兴中。本部分所代替标准的历饮版本发布精况：-3B455--1986.JB/T7658.15--1995:-JB4346--J986, JB/T7658.15--1995.1范围

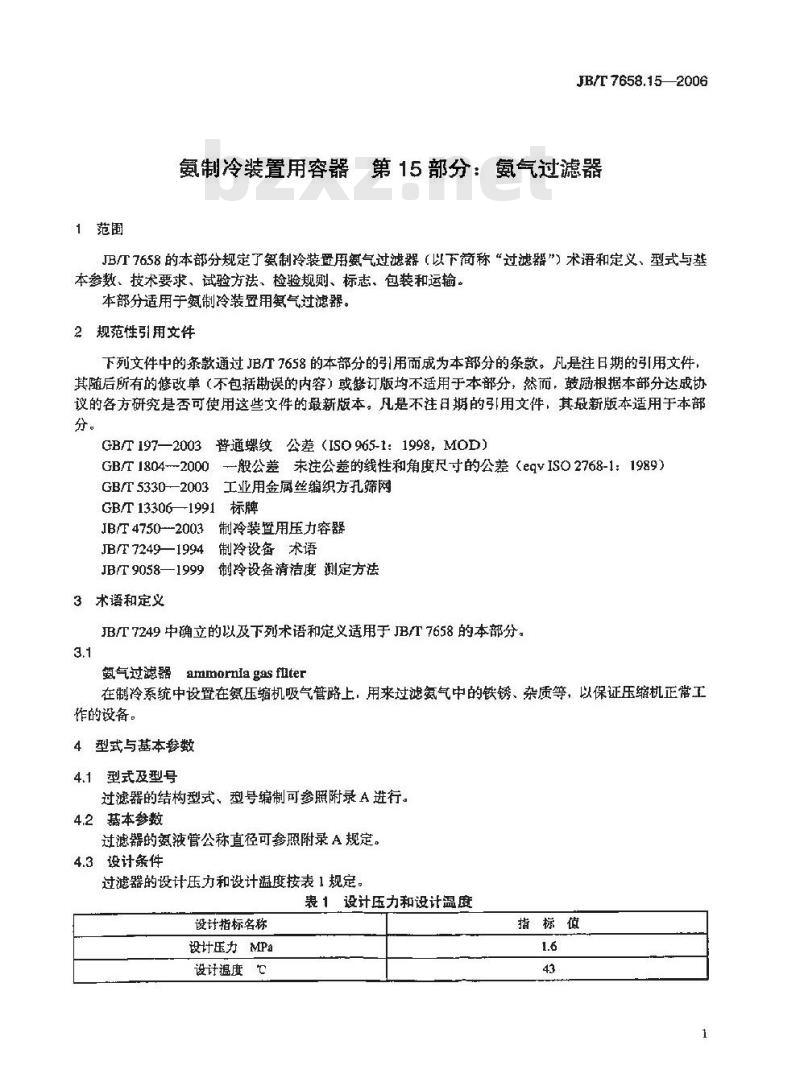

JB/T7658.15—2006
氨制冷装置用容器第15部分：氨气过滤器JB/T7658的本部分规定了制冷装置用氨气过滤器（以下简称“过滤器\）术语和定义、型式与垫本参数、技术要求、试验方法、检验规则、标志、包装和运输。本部分适用于氨制冷装置用氨气过滤器。2规范性引用文件
下列文件中的条款通过JB765名的本部分的引用而成为本部分的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或够订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
普通螺纹公差（ISO965-1：1998，MOD）GB/T 197—2003
GB/T 1804---2000
）一般公差末住公差的线性和角度尺寸的公差（eqvISO2768-1：1989）GBT5330—2003工业用金属丝缩织方孔筛网标牌
GB/T 13306—1991
JB/T 4750--2003
JB/T 7249—1994
JB/T 9058—1999
3术语和定义
制冷装置用压力容器
制冷设备术语
制冷设备清洁度测定方法
B/T7249中确立的以及下列术语和定义适用于JB/T7658的本部分。3.1
气过滤器ammornia gas fter
在制冷系统中设置在氨压缩机吸气管路上，用来过滤氨气中的铁锈、杂质等，以保证压缩机正常工作的设备。
4型式与基本参数
4.1型式及型号
过滤器的结构型式、型号编制可参照附录A进行。4.2基本参数
过滤器的氨液管公称直径可参照附录A规定。4.3设计条件
过滤器的设计压力和设计温度按表1规定。表1设计压力和设计温度
设计指标名称
设计压力MPa
设计温度℃
指标值
JB/T 7658.152006

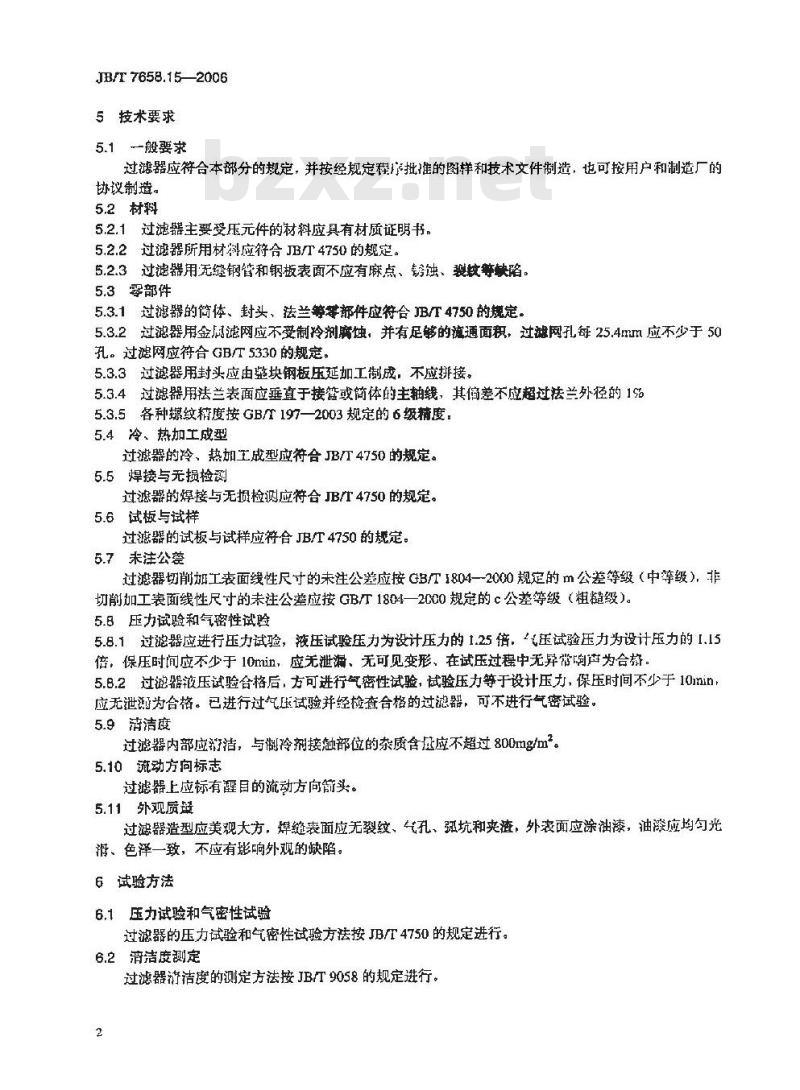

5技术要求
5.1般要求
过滤器应符合本部分的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协议制造。
5.2材料
5.2.1过滤器主要受压元件的材料应具有材质证明书。5.2.2过游器所用材料应符合JB/T4750的规定。5.2.3过滤器用无缝钢管和钢板表面不应有麻点、锈蚀、装蚊等缺陷。5.3零部件
5.3.1过滤器的简体、封头、法兰等部件应符合JB/T4750的规定。5.3.2过滤器用金声滤网应不受制冷剂腐蚀，并有足够的减通面积，过滤网孔每25.4mm应不少于50孔。过滤网应符合 GB/T 5330的规定。5.3.3过滤器用封头应由整块钢板压延加工制成，不应拼接。5.3.4过滤器用法兰表面应垂直于接管或简体的主轴线，其僑差不应超过法兰外径的1%5.3.5各种爆纹精度按GB/T197—2003规定的6级精度。5.4冷、热加工成型
过滤器的冷、热加工成型应符合JB/T4750的规定。5.5焊接与无损检测
过滤器的焊接与无损检测应符合JB/T4750的规定。5.6试板与试样
过滤器的试板与试样应符合JB/T4750的规定。5.7未注公菱
过滤器切削加工表面线性尺寸的未注公差应按GB/T1804一2000规定的m公差等级（中等级），非切削加工表面线性尺寸的未注公差应按GB/T1804—一2000规定的c公差等级（粗髓级）。5.B压力试验和气密性试验
5.8.1过器应进行压力试验，液压试验压力为设计压力的1.25倍，气压试验压力为设计压力的1.15倍，保压时间应不少于10min，应无泄漏、无可见变形、在试压过程中无异带询产为合格。5.B.2过滤器液压试验合格后，方可进行气密性试验，试验压力等于设计压力，保压时间不少于10min应无泄为合格。已进行过气压试验并经检套合格的过滤器，可不进行气密试验。5.9流洁度
过滤器内部应游洁，与制冷剂接触部位的杂质含过应不超过800mg/m。5.10流动方向标志
过滤器上应标有谨目的流动方向简头。5.11外观质量
过滤器造型应美观大方，焊缝表面应无裂纹、气孔、弧坑和夹渣，外表面应涂油漆，油滚应均勾光滑、色泽一致，不应有响外观的缺陷。6试验方法
6.1压力试验和气密性试验
过滤器的压力试验和气密性试验方法按JB/T4750的规定进行。6.2清洁度测定
过滤器游洁度的测定方法按JB/T9058的规定进行。2
6.3外观检查
目测过滤器外观，应符合5.11要求6.4流动方向标识确认
目测过滤器表面有晰的流动方向标识。7检验规则
7.1一般要求
JB/T 7658.15--2006
过滤器应由制道厂的技术检验部门按本部分和技术文件进行检验，合格后方可出厂。7.2检验项自
7.2.1检验分类
过滤器的检验分出厂捡验和型式检验两种。7.2.2检验项目
过滤器的检验项目按表2的规定。表2检验项目
检验项目
压力试验和气密性试验
外观质放
流动方向标识
舒洁度测定
出厂检验
注：“}”为必检项目，“一”为不必检项目。7.2.3出厂检验
每台过滤器制成后均应进行出广检验。7.2.4型式检验
型式检验
技术要求
对至少一个规格的过滤器新产品或经重大换型的老产品应进行型式检验。8标志、包装和运输
8.1标志
8.1.1铭牌
试验方法
过滤器应在明显面平整的部位上固定铭牌，铭牌应符合GE/T13306的规定，铭牌标识内容按JB/T4750的规定。
8.1.2出厂文件
过滤器出厂文件按JB/T4750的规定。8.2包装和运输
8.2.1过滤器的外路接头应涂防锈脂后用管帽或管塞密封：法兰密封面应涂防锈脂后用封板封住。8.2.2过滤器如与其他氮制冷设备成套供应时，可与其他设备一同装箱运输，不另单独包装。如单独供应时，应妥善包扎。
8.2.3过滤器的运输应符合图样上的要求和规定，并满足公路、铁路运输要求。B.2.4过滤器出厂时应有防止雨淋和防尘措施。3
JB/T7658.15—2006
A,1过滤器型式与型号编制方法
A.1.1型式
附录A
（资料性附录）
过滤器型式、型号及基本参数
过滤器的结构型式为直角式钢丝滤网型。A.1.2过滤器型号组成
过滤器的型号由大写汉语拼音字母和阿拉伯数字（以下简称数字）组成。其型号的丧示方法规定如下：
攻型编号：数字表示，首次设计的产品可省略接替公称直径：用数字表示，单位为mim过滤器的代号
示例1：过滤器型号QGt00表示接管公称直径为100mm首次设计的过滤器。示例2：过滤器型号QG250—6表示按管公称直径为250mm、第六次改型的过滤器。A.2基本参数
过滤器的简体公称直径系列为50mm、65mm、80mm100mm、125mm200mm、250mm，300mml4
