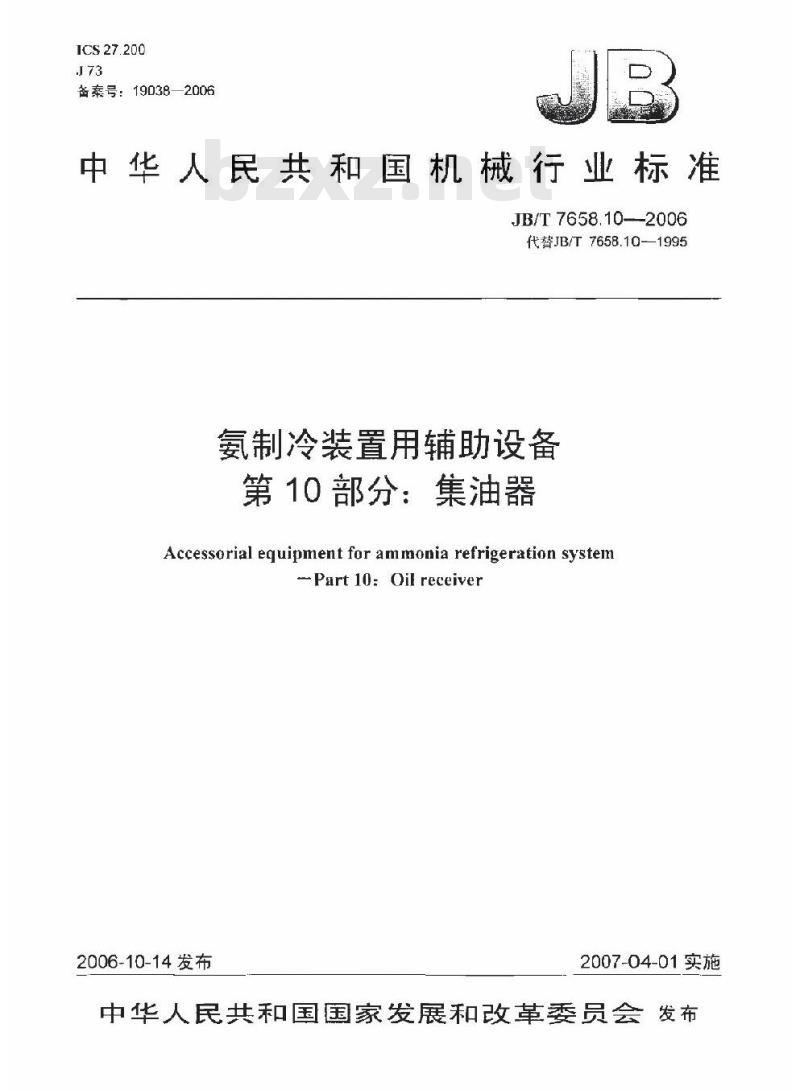

【机械行业标准(JB)】 氨制冷装置用辅助设备 第10部分：集油器

ICS27.200
备泰号：19038—2006
中华人民共和国机械行业标准
JB/T7658.10—-2006
代替JB/T7658.10—1995
氨制冷装置用辅助设备
第10部分：集油器
Accessorial eguipment for ammonia refrigeration systemPartl0:Oilreceiver
2006-10-14发布
2007-04-01实施
中华人民共和国国家发展和改革委员会发布前言

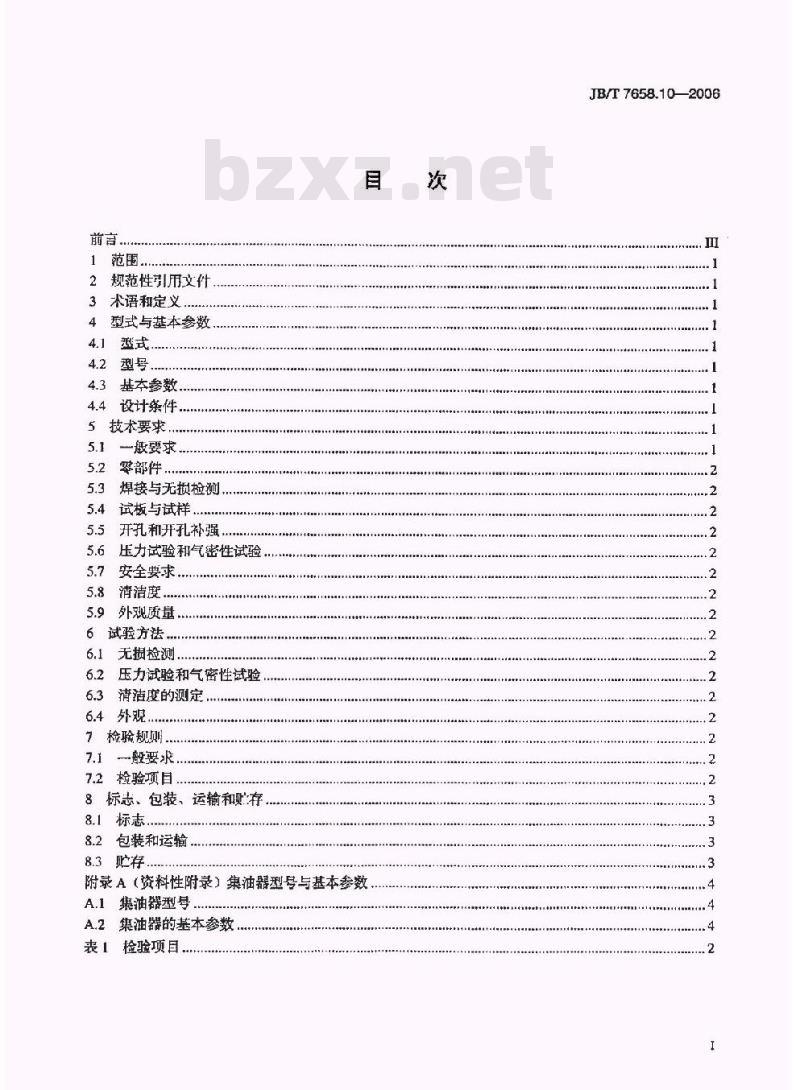

规范性引用文件
3术语和定义
4型式与基本参数
4.1型式
4.2型号
基本参数
4.4设计条件
5技术要求，
5.1一般要求
5.2零部件．
焊接与无损检测
试板与试样
5.5开孔和开孔补强.
5.6压力试验和气密性试验
安全要求
5.8清洁度，
5.9外观质量
6试验方法
6.1无摄检测
6.2压力试验和气密性试验，
清洁度的测定
6.4外观..
7检验规
7.1一般要求，
7.2检验项目
8标志、包装、运输和存
8.1标志.
8.2包装和运输
8.3贮存.
附录A（资料性附录）集油器型号与基本参数A.1、集油器型号
A.2集油器的基本参数
表1 检验项目
JB/T 7658.102006

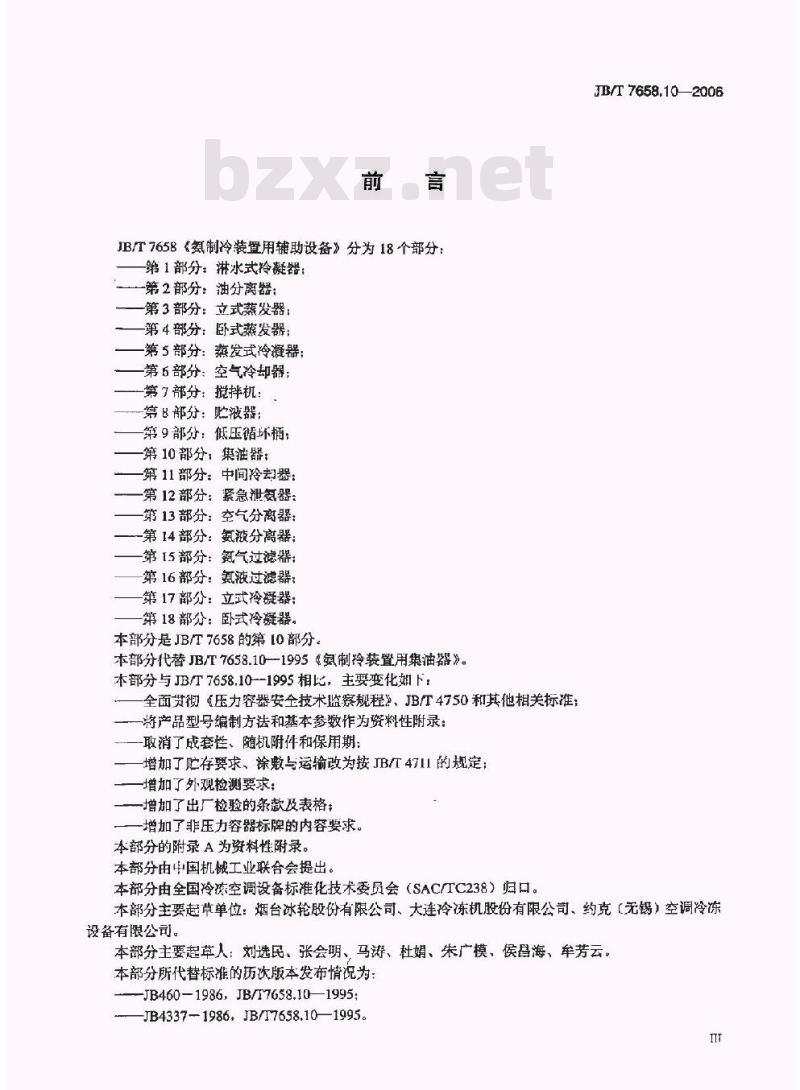

JB/T7658《氮制冷装置用辅助设备》分为18个部分：第1部分：淋水式冷凝器：
—-第2部分：油分离器：
第3部分：立式蒸发器：
第4部分：卧式蒸发器：
第5部分：燕发式冷凝器：
第6部分：空气冷却器；
第7部分：搅拌机：
第8部分：贮液器：
第9部分：低压循坏桶：
第10部分：集油器：
第11部分：中间冷却器：
第12部分：紧急泄氨器：
第13部分：空气分离器：
-第14部分：氨液分离器：
第15部分：氮气过滤器：
第16部分：氨液过滤器；
第17部分：立式冷凝器；
第18部分：卧式冷凝器。
本部分是JB/T7658的第0部分。
本部分代替JB/T7658.10--1995（氨制冷装置用集油器》。本部分与JB/T7658.10-1995相比，主要变化姐下：全面觅彻压力容器安全技术监察规程》、JB/T4750和其他相关标准：将产品型号编制方法和基本参数作为资料性附录：-取消了成套性、随机附件和保用期：增加了贮存要求、涂敷与运输改为按JB/T4711的规定；增加了外观检测要求；
一增加了出厂检验的条款及表格：-增加了非压力容器标牌的内容要求。本部分的附录A为资料性附录。
本部分由中国机械工业联合会提出。本部分由全国冷该空调设备标准化技术委员会（SACrTC238）归口。JB/T7658.10—2006
本部分主要起草单位：烟台冰轮股份有限公司、大连冷冻机股份有限公司、约克【无锡）空调冷冻设备有限公司。
本部分主要起草人：刘选民、张会明、马涛、杜娟、朱广模、侯昌海、牟芳云。本部分所代替标准的历次版本发布情况为：JB460-1986,JB/T7658.10—1995:-JB4337-1986,JB/T7658.10—1995。T

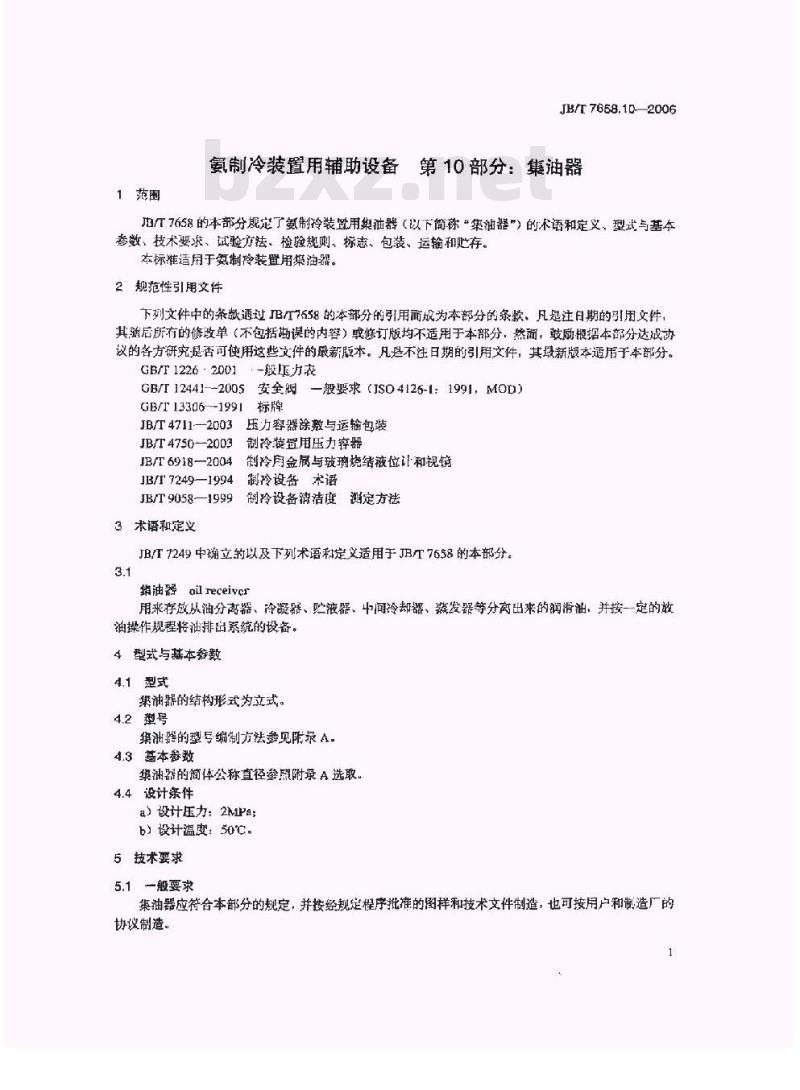

1范围
JB/T 7658.102006
氨制冷装置用辅助设备第10部分：集油器B/T7658的本部分规定了氮制冷装置用油器（以下简称“集油器\）的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于氨制冷装置用檗油器。2规范性引用文件
下列文件中的条款通过IB/T7658的本部分的引用而成为本部分的条款，凡是注日期的引用文件，其殖后所有的修改单（不包括劫误的内容）或修订版均不适用于本部分，然面，鼓励根据本部分达成动议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其母新版本适用于本部分。GB/T 1226 -2001
GB/T 12441--2005
GB/T13306--1991
JB/T 47112003
JB/T4750-2003
JB/T 6918-2004
JB/T 7249—1994
JB/T 9058-—1999
3术语和定义
·一般压力表
安全阀一般要求（JSD4126-1：1991，MOD)标牌
压力容器涂敷与运输包装
制冷装置用压力容器
制冷自金属与玻璃烧结液位让和视镜制玲设备术语
制冷设备清洁度测定方法
JB/T7249中确立的以及下列术语和定义适用于JB/T7658的本部分3.1
短油器oil receivcr
用来存放从油分离器、冷凝器、贮液器、中间冷却器、蒸发器等分离出来的润滑油，并按一定的放油操作规程将油排出系统的设备。4型式与基本参数
4.1型式
集油器的结构形式为立式。
4.2塑号
集油器的型号编制方法参见除录A。4.3基本参数
集油器的简体公称直径参照附录A选取。4.4设计涤件下载标准就来标准下载网
a）设计压力：2MPa;
b）设计温度：50°℃。
5技术要求
5.1一般要求
集油器应符合本部分的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协议制造
JB/T7658.10—2006

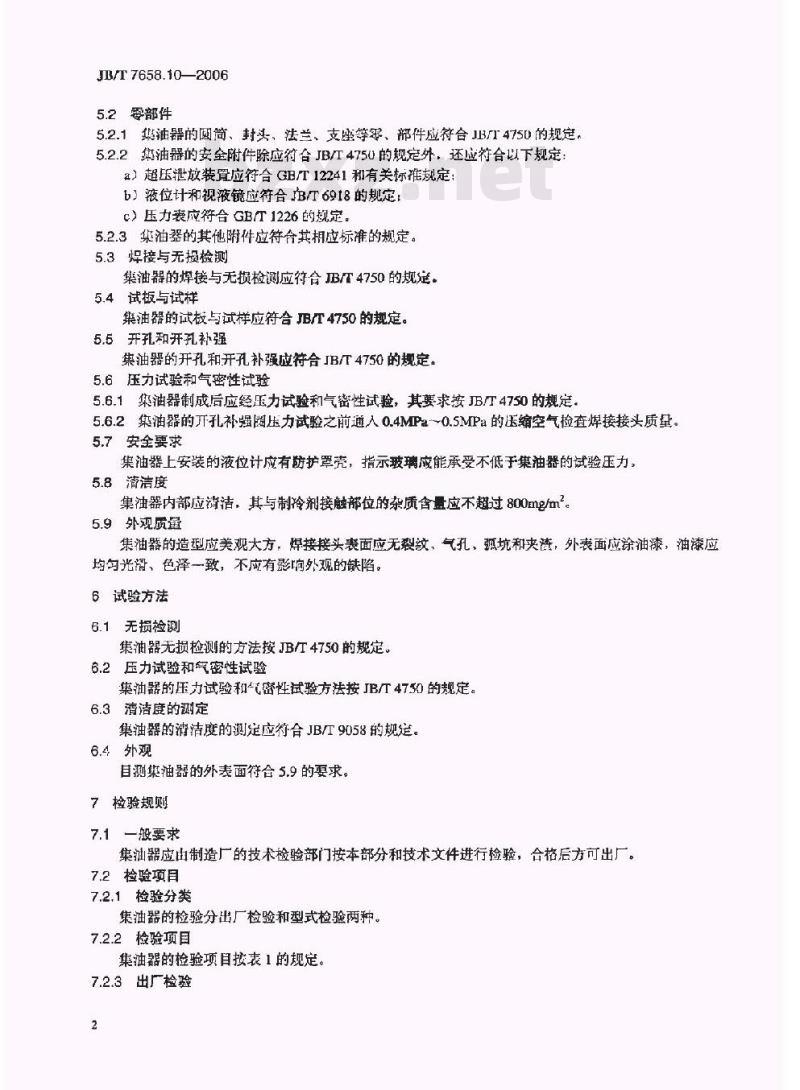

5.2零部件
5.2.1集油器的简、封头，法兰、支座等零、部件应符合JB/T4750的规定。5.2.2策油器的安金附件除应符合JB/T4750的规定外，还应符合以下规定a）超压泄放装置应符合GB/T12241和有关标推规定：b）液位计和视液镜应符合JB/T6918的规定：c）压力表应符合 GB/T1226 的规定。5.2.3染油器的其他附件应符合其相应标准的规定。5.3焊接与无损检测
集油器的焊接与无损检测应符合B/T4750的规定。5.4试板与试样
集油器的试板与试样应符合JB/T4750的规定。5.5开孔和开孔补强
集油器的开孔和开孔补强应符合IB/T4750的规定。5.6压力试验和气密性试验
集油器制成后应经压力试验和气密性试验，其要求按JB4750的规定，5.6.1
5.6.2集油器的开孔补强圈压力试验之前通人0.4MPa0.5MPa的压缩空气检查焊接接头质量，5.7安全要求
集油器上安装的液位计应有防护罩壳，指示玻璃应能承受不低于集油器的试验压力，5.8清洁度
集油器内部应清洁，其与制冷剂接触部位的杂质含量应不超过800mg/m2。5.9外观质量
集油器的造型应美观大方，焊接接头表面应无裂纹，气孔，弧坑和夹漆，外表面应涂油漆，油漆应均勾光滑、色泽一致，不应有影响外观的缺陷。6试验方法
6.1无损检测
集油器无损检测的方法按JB/T4750的规定。6.2压力试验和气密性试验
集油器的压力试验和气密性试验方法按JB/T4750的规定6.3清洁度的测定
集油器的清洁度的测定应符合JBT9058的规定。6.4外观
目测集油器的外表面符合5.9的要求。7检验规则！
7.1一般要求
集汕器应由制造厂的技术检验部门按本部分和技术文件进行检验，合格后方可出厂。7.2检验项目
7.2.1检验分类
集油器的检验分出厂检验和型式检验两种。7.2.2检验项目
集油器的检验项目按表1的规定。7.2.3出厂检验
每台集油器制成后均应按表1规定的检验项尽进行出厂捡验。7.2.4型式检验
对至少一个规格的集油器新产品或经重大换型的老产品应进行型式检验。表1捡验项目
检验项目
无摄检测
压力试验和气密性试验
外观质量
出厂检验
灌洁度
注，“」”为必检的项目，“一”为不必检的项目8标志、包装、运输和贮存
8.1标志
8.1.1铭牌
型式检验
JB/T7658.10—2006
技术要求
试验方法
集油器应在明显的而平整的部位上固定铭牌，铭牌应符合GB/T13306的规定，属压力容器的其油器在铭牌上标出的内容按JB4750的规定。属非压力容器的油器在铭牌上至少标出以下内容：a）制道单位及商标；
b）产品型号：
c）产品名称：
d）设计压力：
e）设计温度：
f）制冷剂：
g）净重：
h）制造编号：
i）制造日期。
B.1.2出厂文件
集油器的出广文件按JB4750的规定。8.2包装和运输
8.2.1集油器所有外露加工表面和按管处应涂防锈剂并妥善密封，组装法兰应用螺栓固紧，其法兰密封面涂防锈油脂后应用盲板封住。8.2.2集油器的涂数与运输包装应符合JB/T4711的规定。8.3存
集油器的贮存，应存放在干燥、通风良好的场所3
JB/T 7658.10—2006
A.1油器型号
A.1.1策器型号编制方法
附录A
【资料性附录】
集油器型号与基本参数
集洒器的型号由大写汉语拼育字母和阿拉伯数字（以下简称数字）及罗马数字组成。其型号的编制方法见如下：
改型编号：用罗马数字表示，第一次设计的产品省略简体公称直径：用数字表示，单位为mm集油器的代号
A.1.2型号示例
JY200：简体公称直径为200mm的集油器。A.2集油器的基本参数
案油器的简体公称直径系列为150mm、200mum。300mm、500mums
