【机械行业标准(JB)】 产品图样设计文件 更改办法

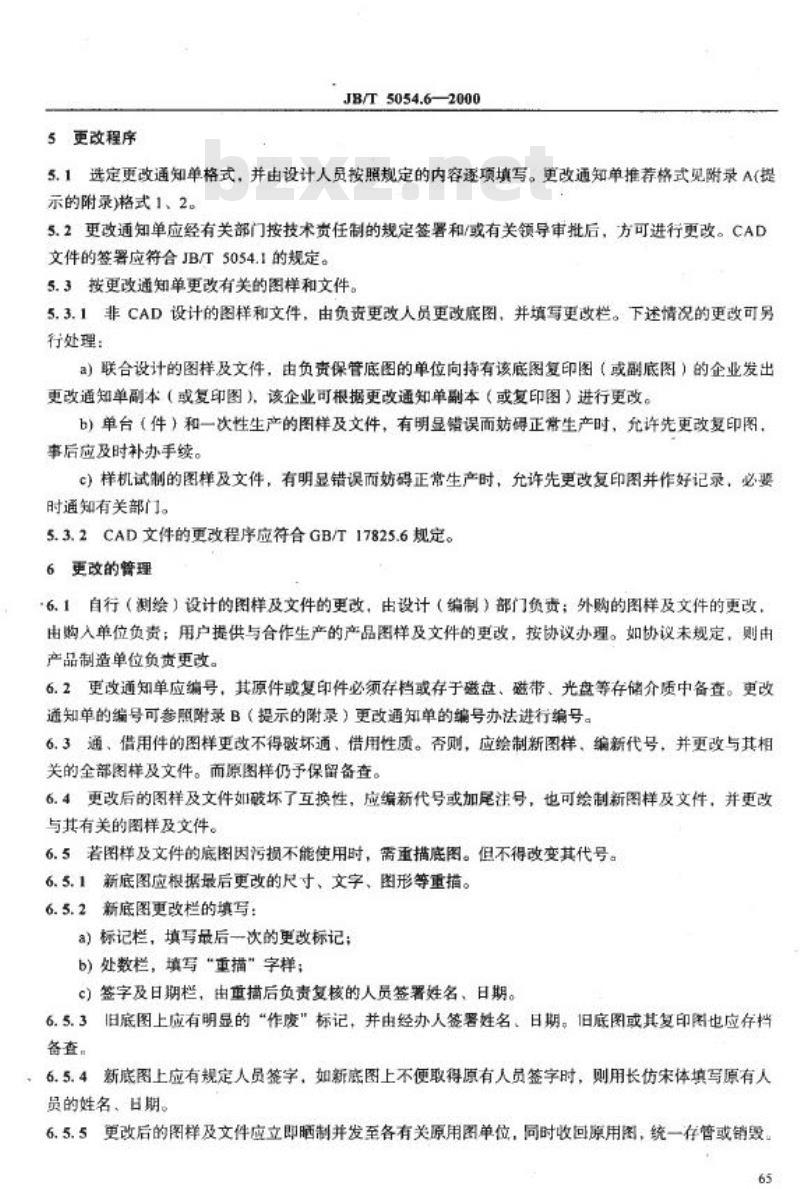

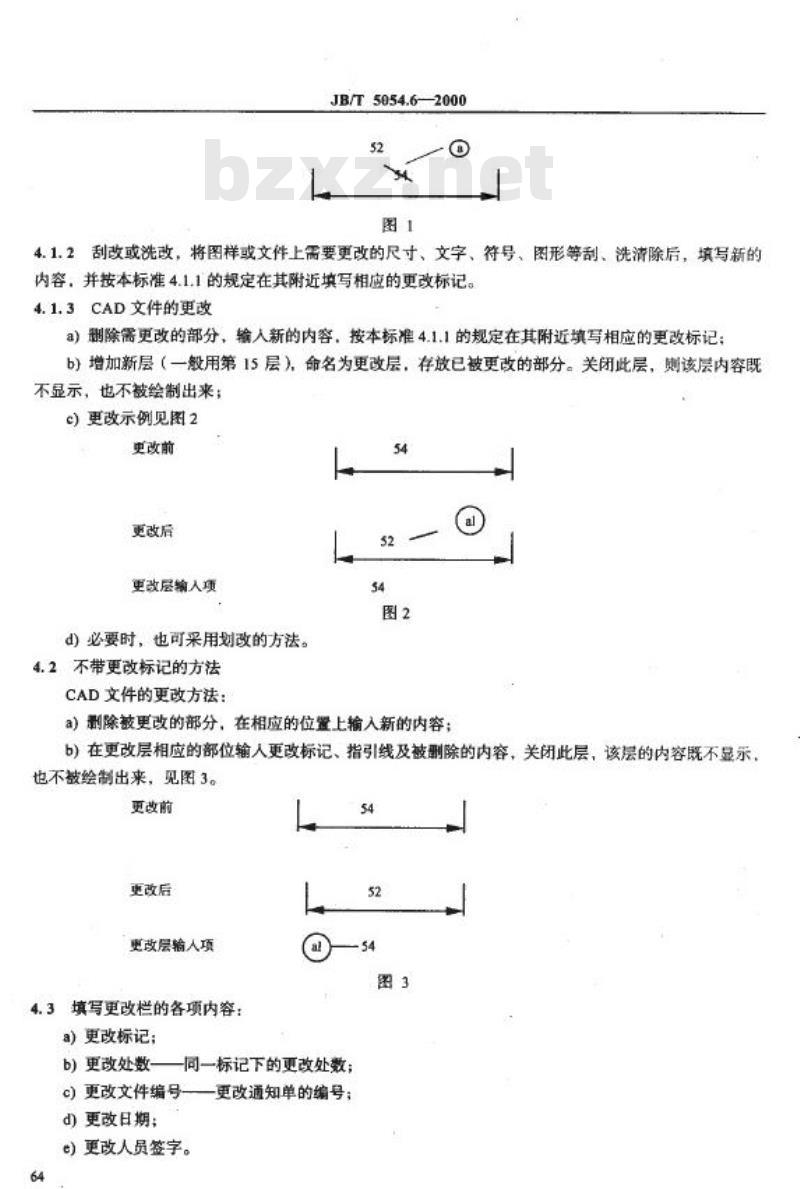

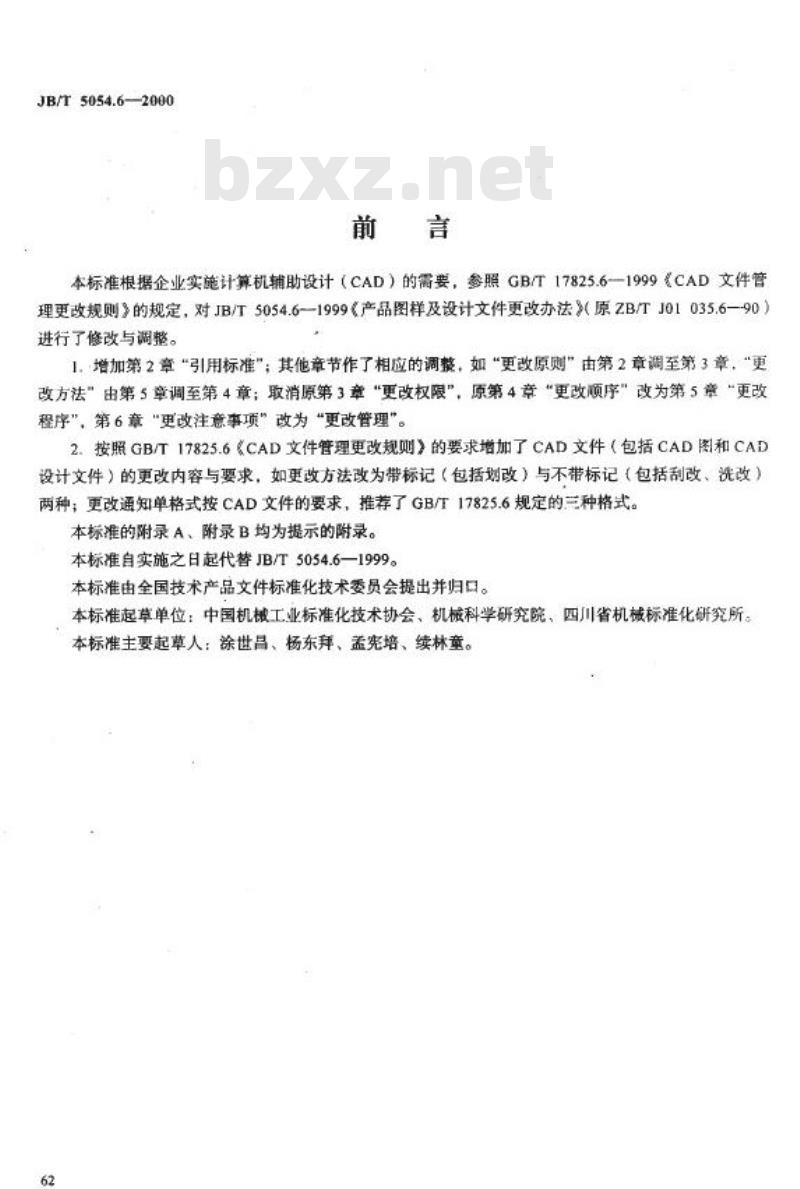

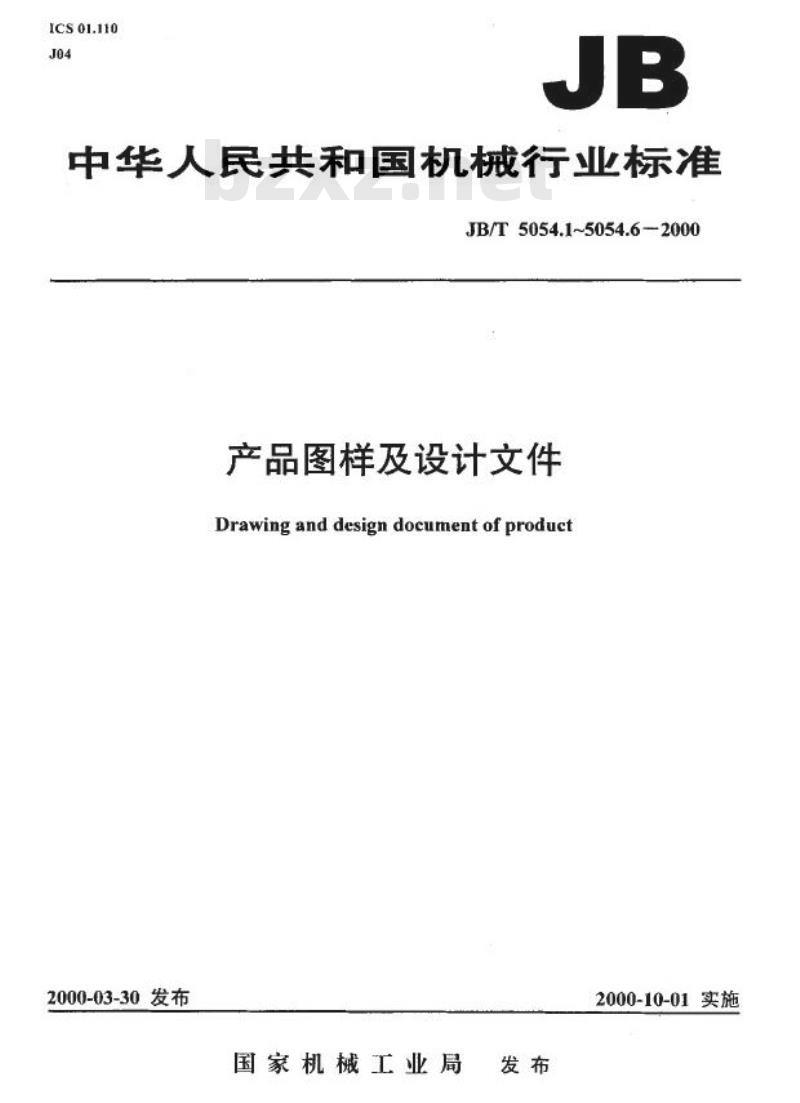

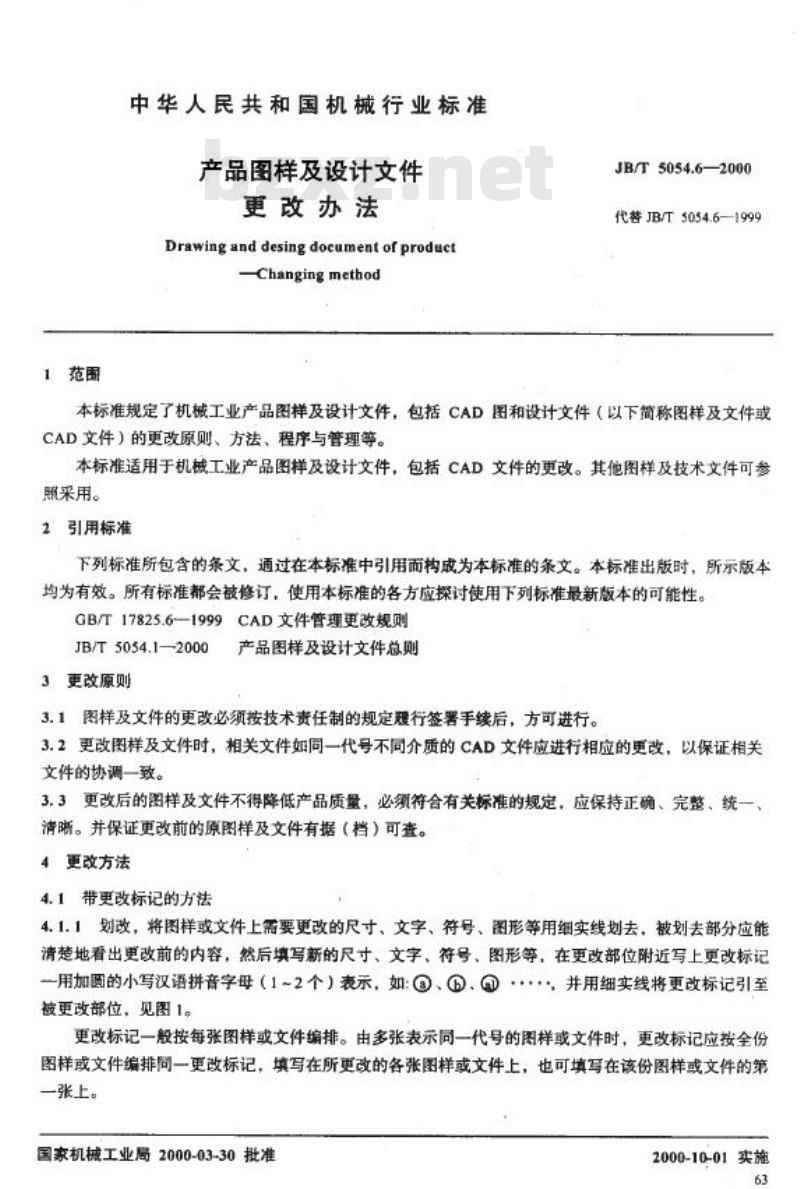

中华人民共和国机械行业标准 JB/T5054.1~5054.6-2000 产品图样及设计文件（Drawing and design document of product） 2000-03-30发布 2000-10-01实施 国家机械工业局发布 JB/T5054.6—2000 产品图样及设计文件更改办法 代替JB/T5054.6—1999 前言 本标准根据企业实施计算机辅助设计（CAD）的需要，参照GB/T17825.6—1999《CAD文件管理更改规则》，对JB/T5054.6—1999《产品图样及设计文件更改办法》进行了修订。 主要修订内容包括： 1. 调整章节结构，新增“引用标准”，并对原章节进行调整：将“更改原则”调整为第3章，“更改方法”调整为第4章，取消原“更改权限”，“更改顺序”调整为“更改程序”，“更改注意事项”调整为“更改管理”。 2. 按GB/T17825.6要求增加CAD文件更改内容与要求，更改方法分为带标记与不带标记两类，并推荐采用GB/T17825.6规定的更改通知单格式。 本标准附录A、附录B均为提示性附录。 本标准自实施之日起代替JB/T5054.6—1999。 本标准由全国技术产品文件标准化技术委员会提出并归口。 起草单位：中国机械工业标准化技术协会、机械科学研究院、四川省机械标准化研究所。 主要起草人：涂世昌、杨东拜、盖宪培、续林童。 1 范围 本标准规定了机械工业产品图样及设计文件（包括CAD图和设计文件，以下简称图样及文件或CAD文件）的更改原则、方法、程序与管理等内容。 本标准适用于机械工业产品图样及设计文件（包括CAD文件）的更改，其他图样及技术文件可参照执行。 2 引用标准 GB/T17825.6—1999 CAD文件管理更改规则 JB/T5054.1—2000 产品图样及设计文件总则 3 更改原则 3.1 图样及文件的更改必须按技术责任制规定履行签署手续后方可进行。 3.2 更改图样及文件时，相关文件（如同一代号不同介质的CAD文件）应同步更改，以保证一致性。 3.3 更改后的图样及文件不得降低产品质量，应符合有关标准规定，并保持正确、完整、统一、清晰，同时保证更改前原文件可追溯。 4 更改方法 4.1 带更改标记的方法 4.1.1 划改：将需更改的尺寸、文字、符号或图形用实线划去，并在旁注明更改后的内容，同时在更改部位附近填写更改标记（用加圆的小写汉语拼音字母表示，如①、②等），并用引出线指向更改部位。 同一代号文件的更改标记应统一编排，可填写在各张图样或文件中，也可集中填写在首张图样或文件上。 4.1.2 刮改或洗改：将需要更改的内容刮除或洗去后，填写新的内容，并按划改规定填写更改标记。 4.1.3 CAD文件的更改： a）删除需更改内容后输入新内容，并按规定填写更改标记； b）增加更改层（一般为第15层），命名为更改层，用于存放被更改内容，关闭该层后不显示也不绘制； c）更改示例见图示说明； d）必要时可采用划改方法。 4.2 不带更改标记的方法 CAD文件更改方式： a）删除需更改内容后直接输入新内容； b）在更改层对应位置输入更改标记、指引线及被删除内容，关闭该层后不显示也不绘制。 4.3 更改栏内容填写要求： a）更改标记； b）更改处数（同一标记下的更改数量）； c）更改文件编号； d）更改日期。
