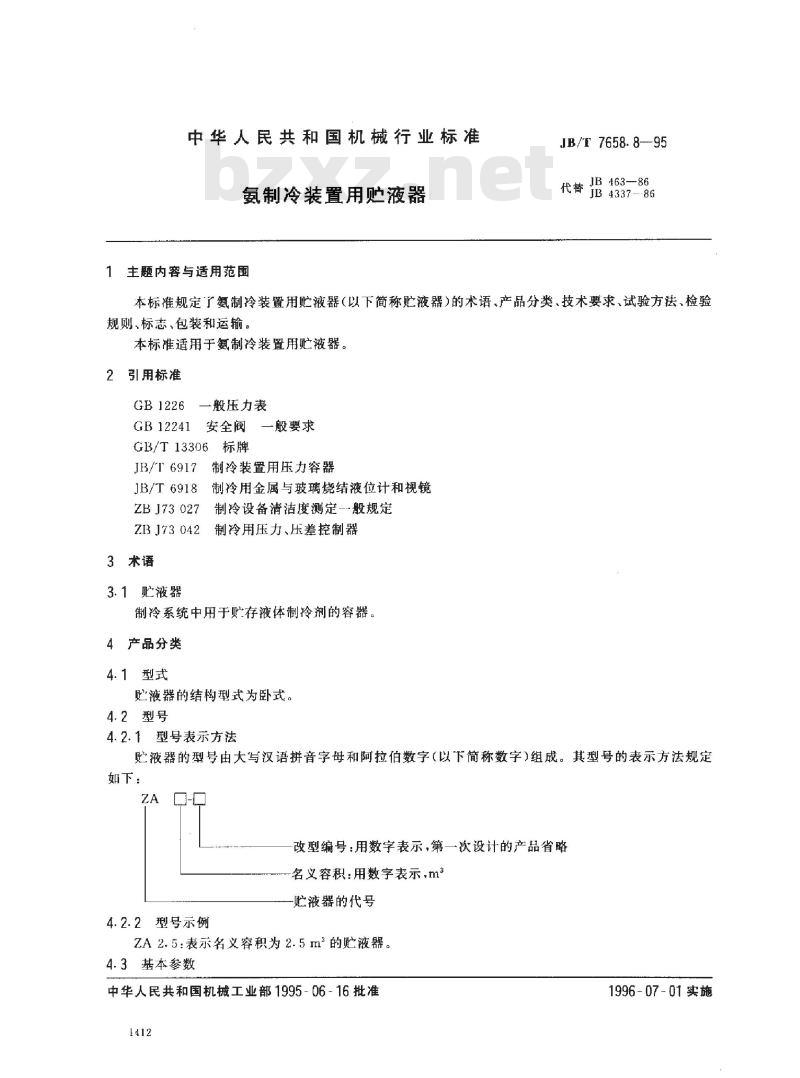

中华人民共和国机械行业标准
氨制冷装置用贮液器
1主题内容与适用范围
JB/T 7658. 8--95
代替4337--86
JB 463—86
本标准规定了氨制冷装置用贮液器（以下简称贮液器）的术语、产品分类、技术要求、试验方法、检验规则、标志、包装和运输。
本标准适用于氨制冷装置用贮液器。2
引用标准
GB 1226
GB12241
一般压力表
安全阀　一般要求
GB/T13306标牌
JB/T 6917
JB/T6918
ZB J73 027
ZB J73 042
3术语
3.1贮液器
制冷装置用压力容器
制冷用金属与玻璃烧结液位计和视镜制冷设备清洁度测定般规定
制冷用压力、压差控制器
制冷系统中用于贮存液体制冷剂的容器。4产品分类
4.1型式
贮液器的结构型式为卧式。
4.2型号
4.2.1型号表示方法
贮液器的型号由大写汉语拼音字母和阿拉伯数字（以下简称数字）组成。其型号的表示方法规定如下：
ZA -□
改型编号：用数字表示，第一次设计的产品省略名义容积：用数字表示，m3
贮液器的代号
4.2.2型号示例Www.bzxZ.net
ZA2.5：表示名义容积为2.5m2的贮液器。4.3基本参数
中华人民共和国机械工业部1995-06-16批准1412
1996-07-01实施
JB/T 7658.8--95

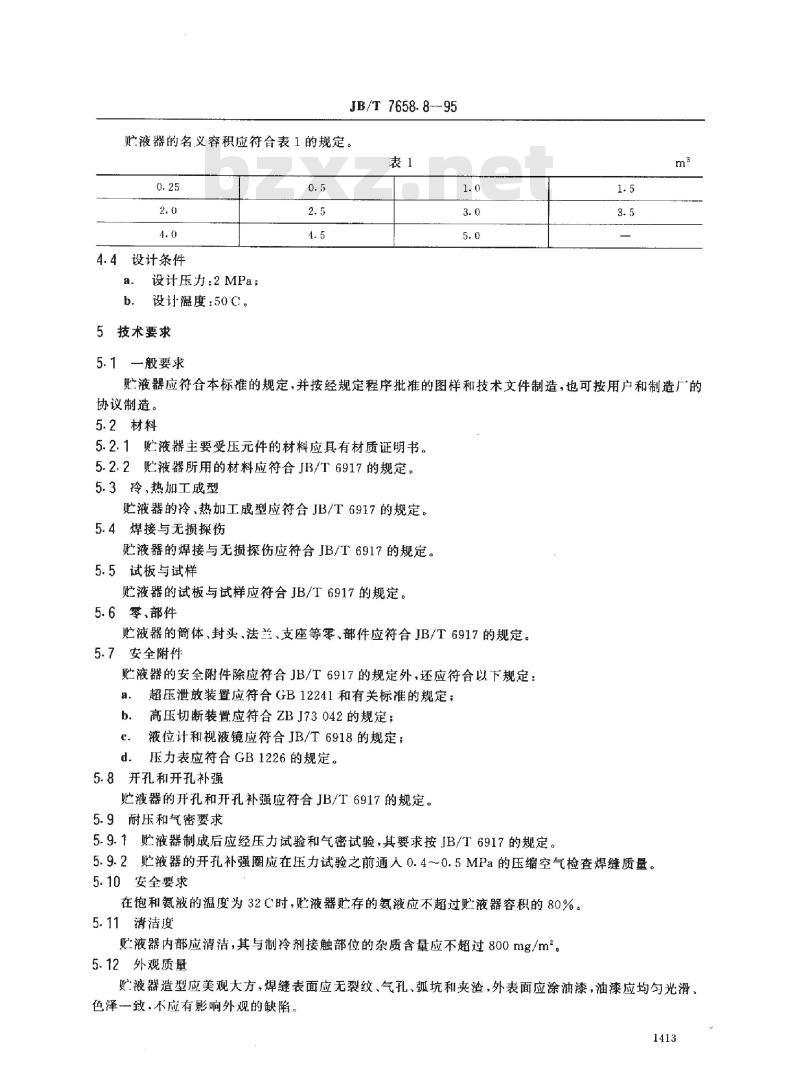

贮液器的名义容积应符合表1的规定。表1
4.4设计条件
设计压力：2MPa
设计温度：50℃C。
5技术要求
5.1一般要求
贮液器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协议制造。
5.2材料
5.2.1贮液器主要受压元件的材料应具有材质证明书。5.2.2贮液器所用的材料应符合JB/T6917的规定。5.3冷、热加工成型
贮液器的冷、热加工成型应符合JB/T6917的规定。5.4焊接与无损探伤
贮液器的焊接与无损探伤应符合JB/T6917的规定。5.5试板与试样
贮液器的试板与试样应符合JB/T6917的规定。5.6零、部件
贮液器的筒体、封头、法兰、支座等零、部件应符合JB/T6917的规定。5.7安全附件
贮液器的安全附件除应符合JB/T6917的规定外，还应符合以下规定：超压泄放装置应符合GB12241和有关标准的规定；a.
高压切断装置应符合ZBJ73042的规定；b.
液位计和视液镜应符合JB/T6918的规定；压力表应符合GB1226的规定。
5.8开孔和开孔补强
贮液器的开孔和开孔补强应符合JB/T6917的规定。5.9耐压和气密要求
5.9.1贮液器制成后应经压力试验和气密试验，其要求按JB/T6917的规定。5.9.2贮液器的开孔补强圈应在压力试验之前通人0.4~~0.5MPa的压缩空气检查焊缝质量。5.10安全要求
在饱和氮液的温度为32C时，贮液器贮存的氨液应不超过贮液器容积的80%。5.11清洁度
贮液器内部应清洁，其与制冷剂接触部位的杂质含量应不超过800mg/m。5.12外观质量
贮液器造型应美观大方，焊缝表面应无裂纹、气孔、弧坑和夹渣，外表面应涂油漆，油漆应均匀光滑色泽一致，不应有影响外观的缺陷。1413

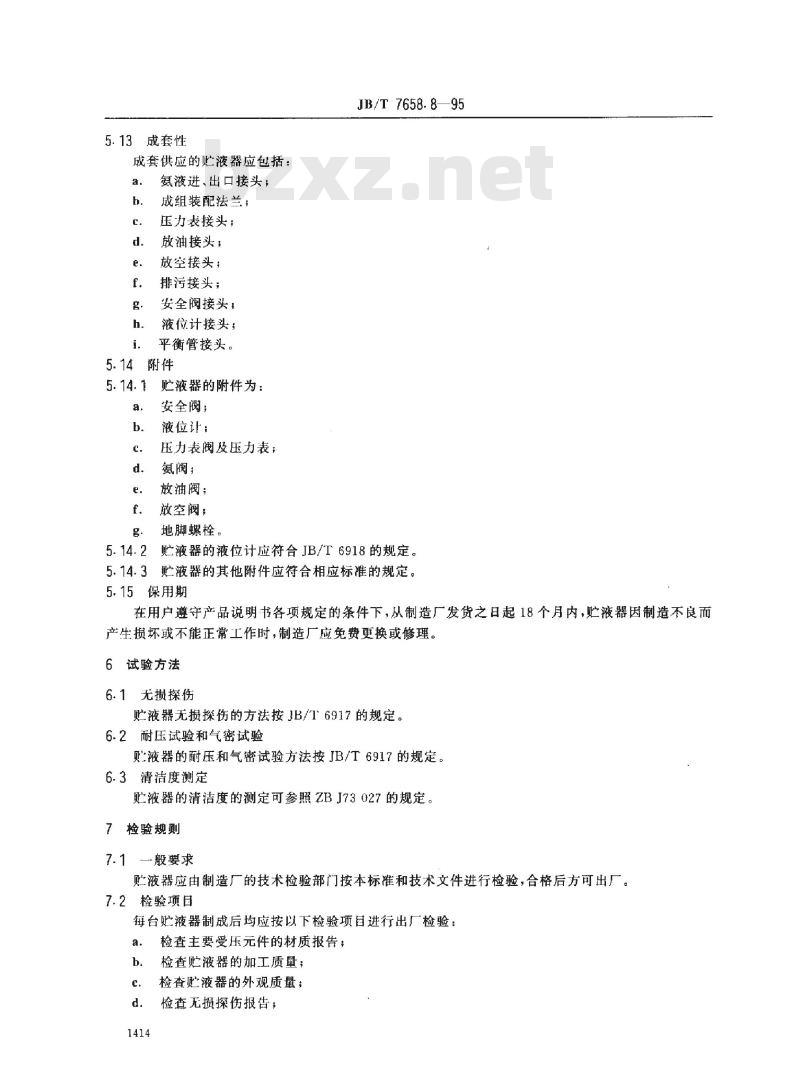

5.13成套性
成套供应的贮液器应包括：
氨液进、出口接头，
成组装配法兰：
压力表接头：
放油接头，
放空接头；
排污接头；
安全阀接头，
液位计接头：
平衡管接头。
5.14附件
贮液器的附件为：
安全阀；
液位计：
压力表阀及压力表；
氨阀；
放油阀；
放空阀；
地脚螺栓。
JB/T 7658.8—95
贮液器的液位计应符合JB/T6918的规定。5.14.3贮液器的其他附件应符合相应标准的规定。5.15保用期
在用户遵守产品说明书各项规定的条件下，从制造厂发货之日起18个月内，贮液器因制造不良而产生损坏或不能正常工作时，制造厂应免费更换或修理。6试验方法
6.1无损探伤
贮液器无损探伤的方法按JB/T6917的规定。6.2耐压试验和气密试验
购液器的耐压和气密试验方法按JB/T6917的规定。6.3清洁度测定
贮液器的清洁度的测定可参照ZBJ73027的规定。7检验规则
7.1—般要求
贮液器应由制造厂的技术检验部门按本标准和技术文件进行检验，合格后方可出厂。7.2检验项目
每台贮液器制成后均应按以下检验项国进行出厂检验：检查主要受压元件的材质报告；a.
检查贮液器的加工质量；
检查贮液器的外观质量；
检查无损探伤报告；
检查耐压和气密试验报告；
核对标牌各项内容；
按出厂文件核对产品的成套性。g.

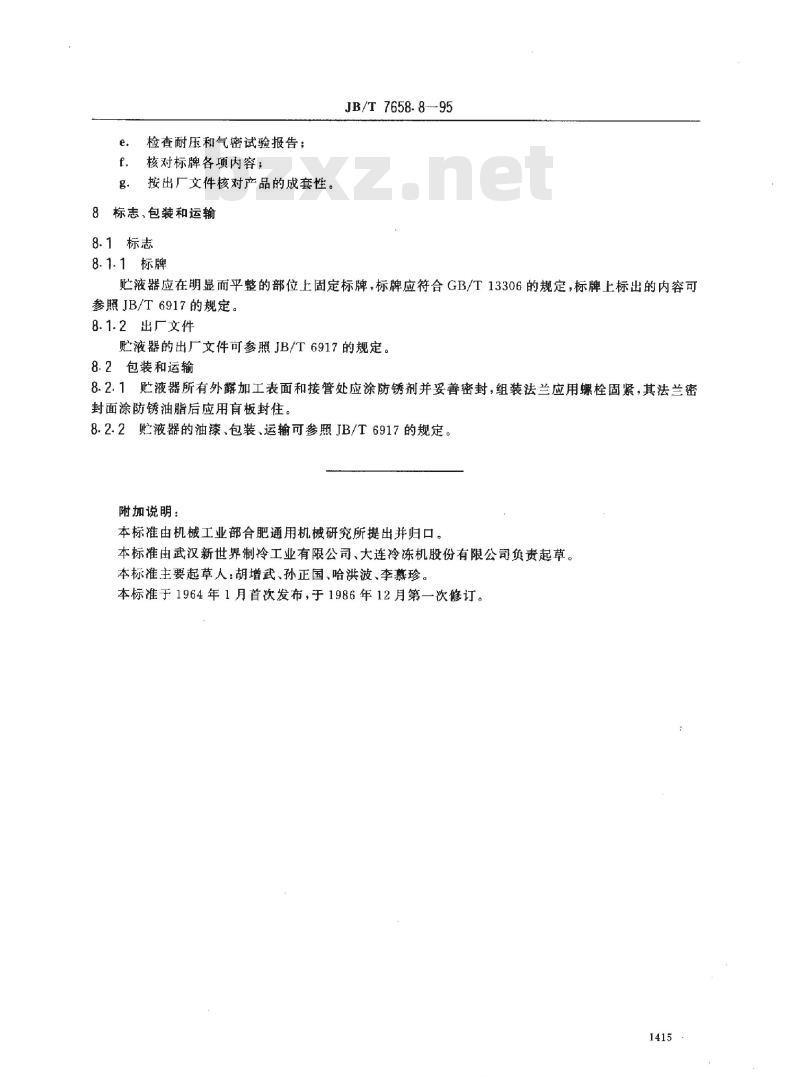

8标志、包装和运输
8.1标志
8.1.1标牌
JB/T 7658 8-~-95
贮液器应在明显而平整的部位上固定标牌，标牌应符合GB/T13306的规定，标牌上标出的内容可参照JB/T6917的规定。
8.1.2出厂文件
贮液器的出厂文件可参照JB/T6917的规定。8.2包装和运输
8.2.1贮液器所有外露加工表面和接管处应涂防锈剂并妥善密封，组装法兰应用螺栓固紧，其法兰密封面涂防锈油脂后应用育板封住。8.2.2贮液器的油漆、包装、运输可参照JB/T6917的规定。附加说明：
本标推由机械工业部合肥通用机械研究所提出并归口，本标准由武汉新世界制冷工业有限公司、大连冷冻机股份有限公司负责起草。本标准主要起草人：胡增武、孙正国、哈洪波、李慕珍。本标准于1964年1月首次发布，于1986年12月第一次修订。1415
