【机械行业标准(JB)】 产品图样设计文件 格式

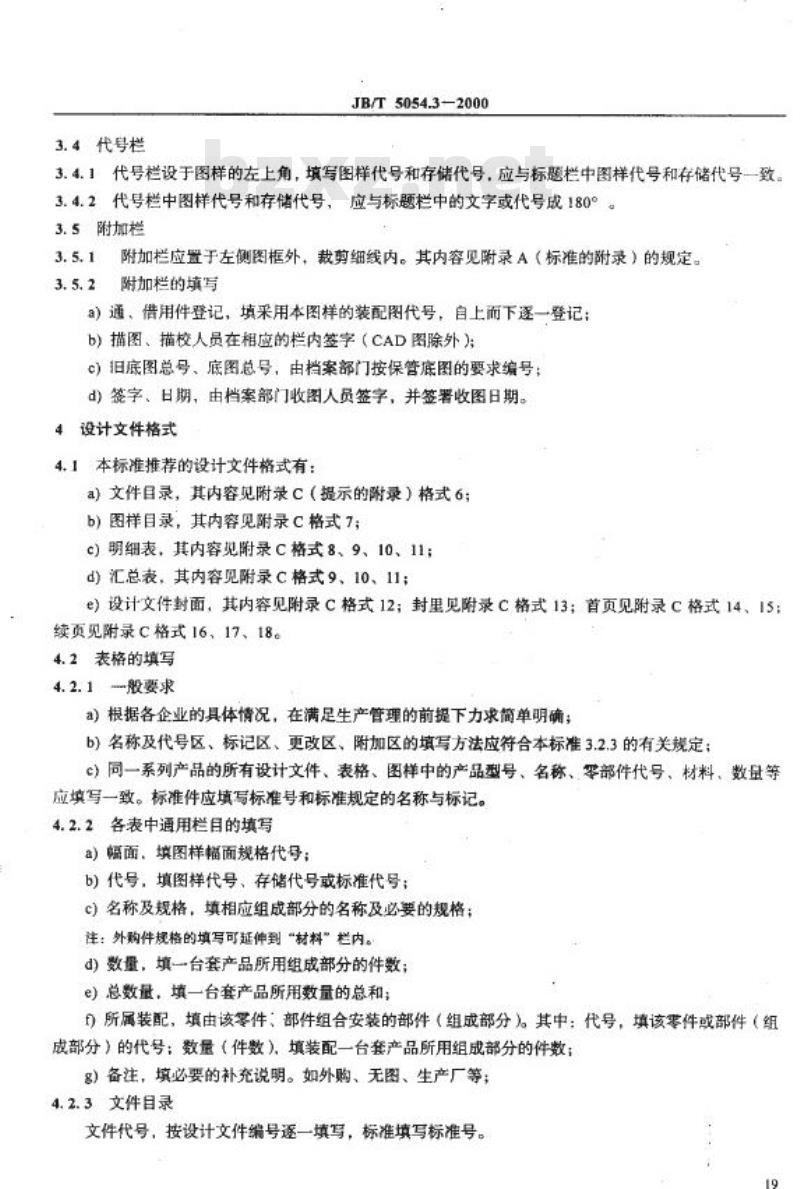

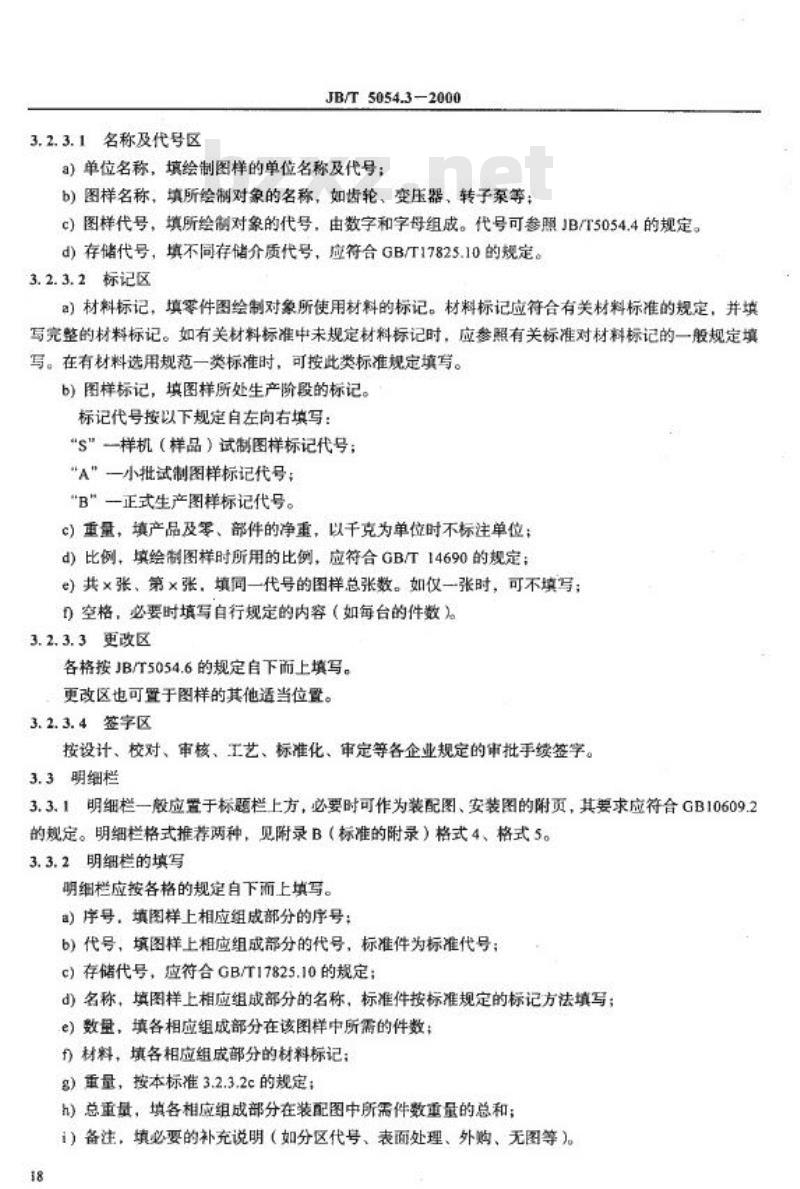

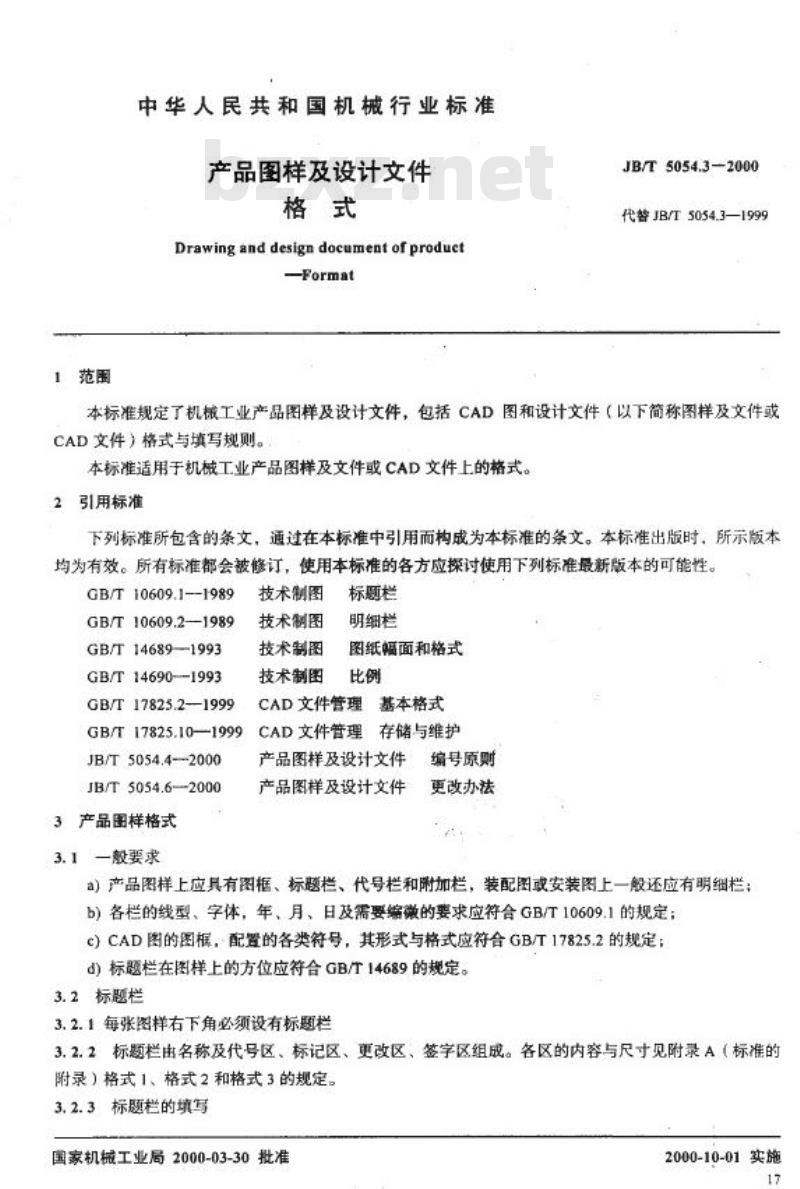

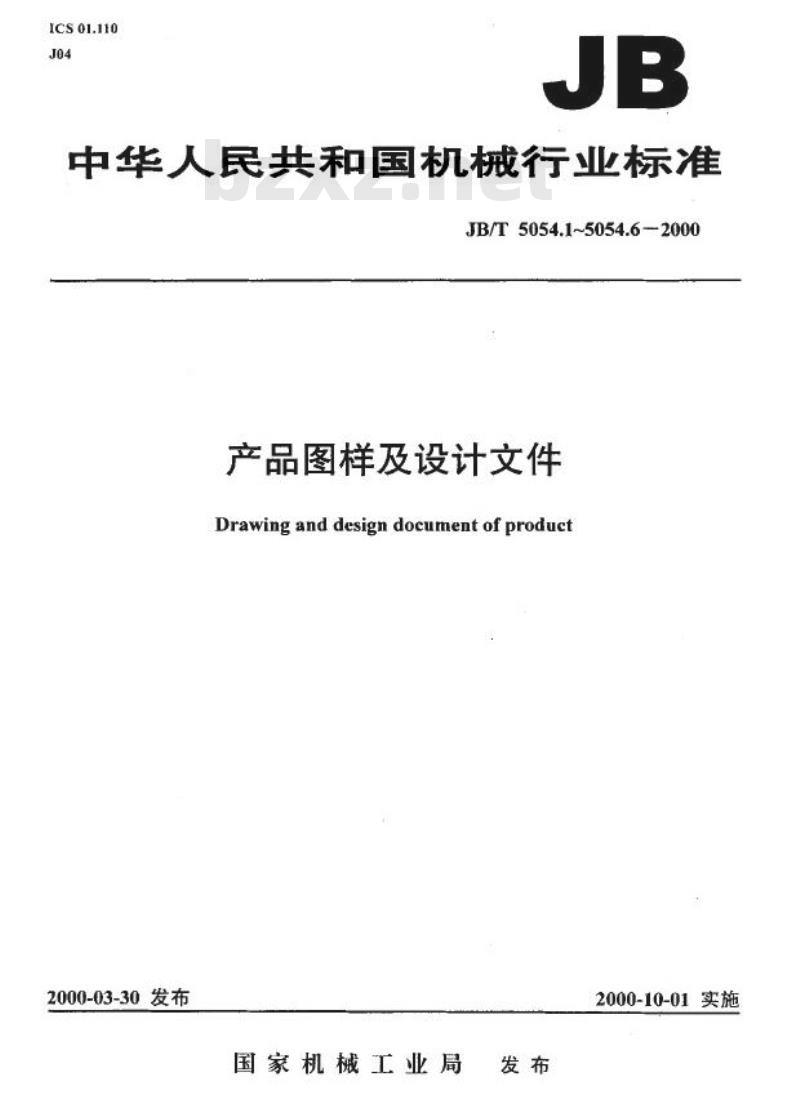

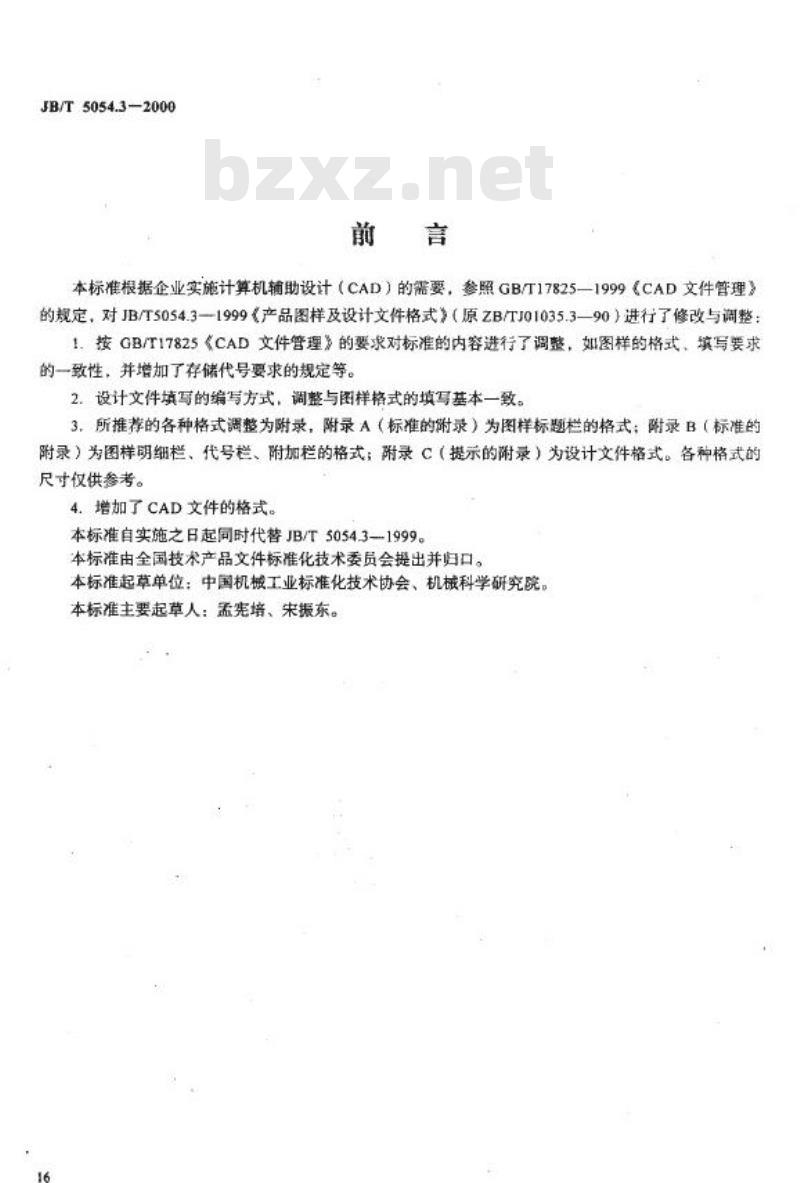

中华人民共和国机械行业标准 JB/T5054.1~5054.6-2000 产品图样及设计文件（Drawing and design document of product） 2000-03-30发布 2000-10-01实施 国家机械工业局发布 JB/T5054.3-2000 产品图样及设计文件格式 代替JB/T5054.3—1999 前言 本标准根据企业实施计算机辅助设计（CAD）的需要，参照GB/T17825—1999《CAD文件管理》的规定，对JB/T5054.3—1999《产品图样及设计文件格式》进行了修订。 主要修订内容如下： 1. 按GB/T17825《CAD文件管理》要求，对图样格式及填写一致性进行了调整，并增加存储代号要求； 2. 设计文件填写方式与图样格式基本一致； 3. 各种推荐格式调整为附录，其中附录A为图样标题栏格式，附录B为明细栏、代号栏、附加栏格式，附录C为设计文件格式； 4. 增加CAD文件格式相关内容。 本标准自实施之日起代替JB/T5054.3—1999。 本标准由全国技术产品文件标准化技术委员会提出并归口。 起草单位：中国机械工业标准化技术协会、机械科学研究院。 主要起草人：孟宪培、宋振东。 1 范围 本标准规定了机械工业产品图样及设计文件（包括CAD图和设计文件，以下简称图样及文件或CAD文件）的格式与填写规则。 本标准适用于机械工业产品图样及设计文件（或CAD文件）的格式。 2 引用标准 GB/T10609.1—1989 技术制图 标题栏 GB/T10609.2—1989 技术制图 明细栏 GB/T14689—1993 技术制图 图纸幅面和格式 GB/T14690—1993 技术制图 比例 GB/T17825.2—1999 CAD文件管理 基本格式 GB/T17825.10—1999 CAD文件管理 存储与维护 JB/T5054.4—2000 产品图样及设计文件 编号原则 JB/T5054.6—2000 产品图样及设计文件 更改办法 3 产品图样格式 3.1 一般要求 a）产品图样应包含图框、标题栏、代号栏和附加栏，装配图或安装图一般还应有明细栏； b）各栏线型、字体、日期及缩微要求应符合GB/T10609.1规定； c）CAD图符号形式与格式应符合GB/T17825.2规定； d）标题栏方位应符合GB/T14689规定。 3.2 标题栏 3.2.1 每张图样右下角必须设置标题栏。 3.2.2 标题栏组成 标题栏由名称及代号区、标记区、更改区、签字区组成，各区内容与尺寸见附录A。 3.2.3 标题栏填写要求 3.2.3.1 名称及代号区： a）单位名称：绘制图样的单位名称及代号； b）图样名称：如齿轮、变压器、转子泵等； c）图样代号：由数字和字母组成，可参照JB/T5054.4规定； d）存储代号：不同存储介质代号，应符合GB/T17825.10规定。 3.2.3.2 标记区： a）材料标记：零件所用材料标记，应符合相关材料标准； b）图样标记：生产阶段标记，包括S（样机试制）、A（小批试制）、B（正式生产）； c）重量：产品净重（单位千克时不标单位）； d）比例：应符合GB/T14690规定； e）共×张、第×张：同一代号图样总张数； f）其他必要内容可自定义填写。 3.2.3.3 更改区：按JB/T5054.6规定自下而上填写，也可置于图样其他适当位置。
