【机械行业标准(JB)】 产品图样设计文件 完整性

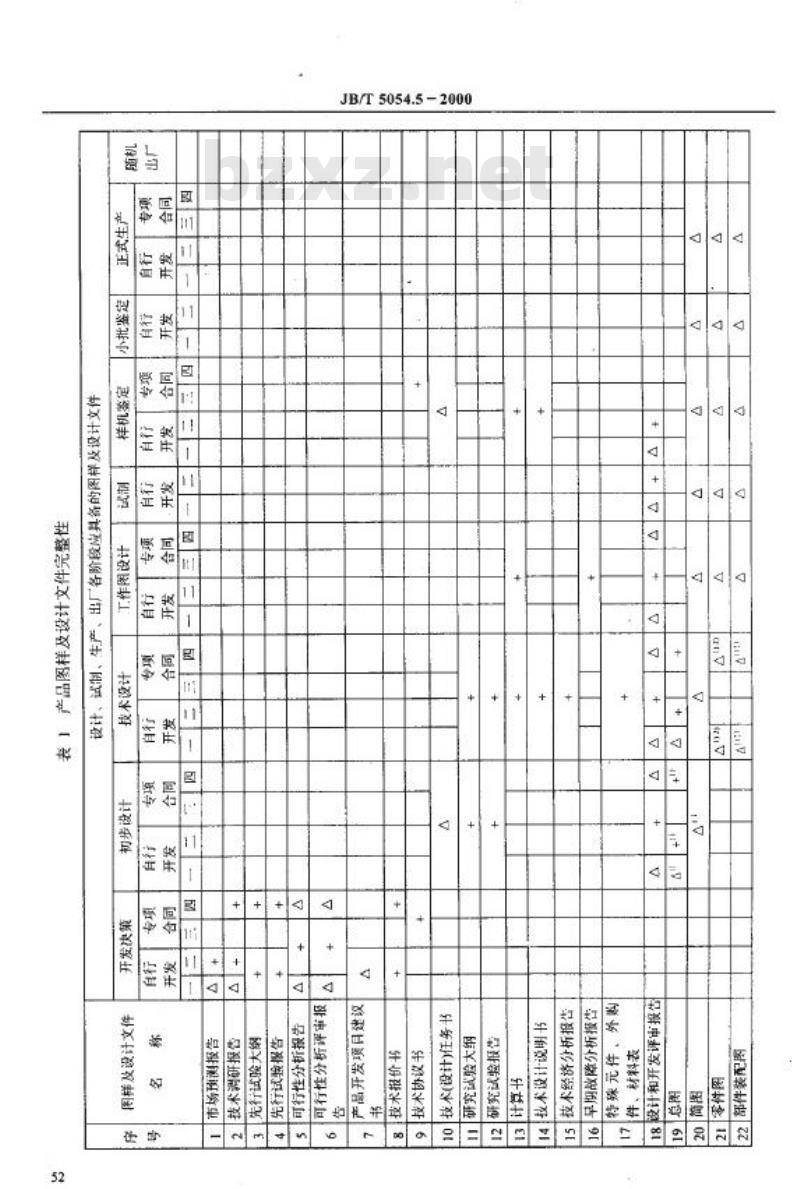

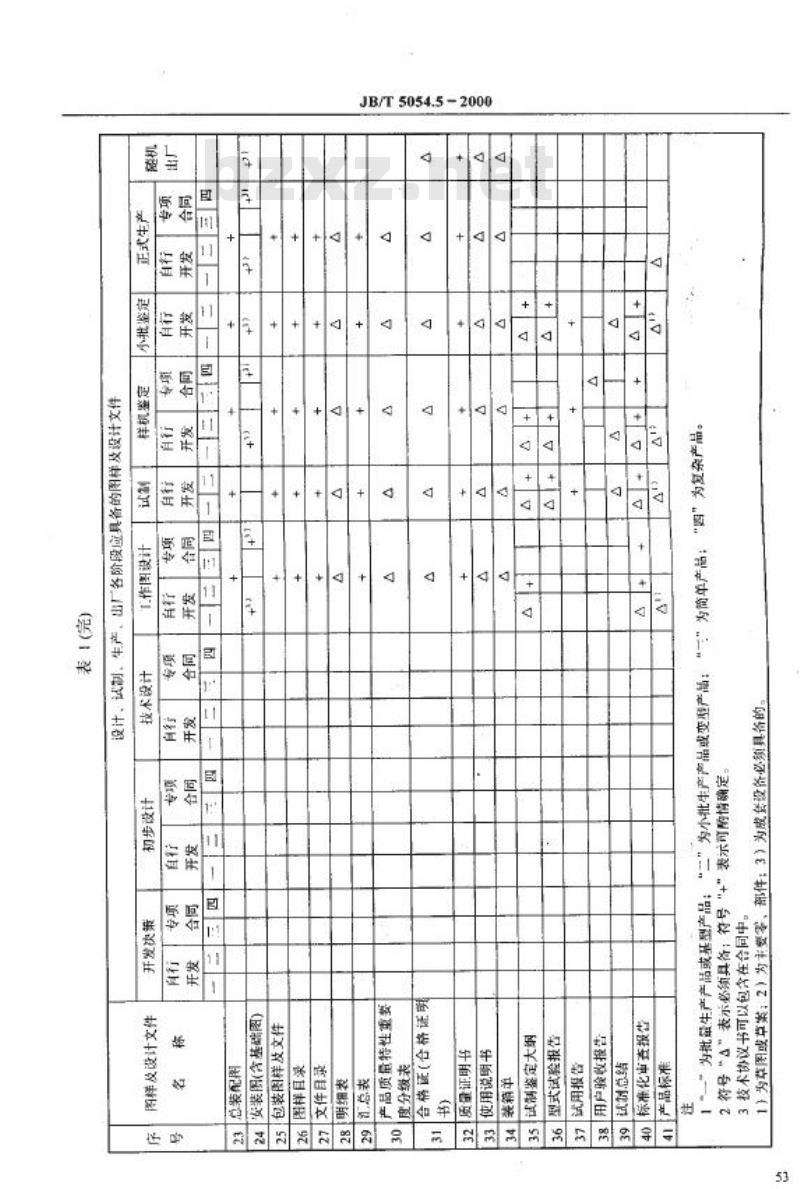

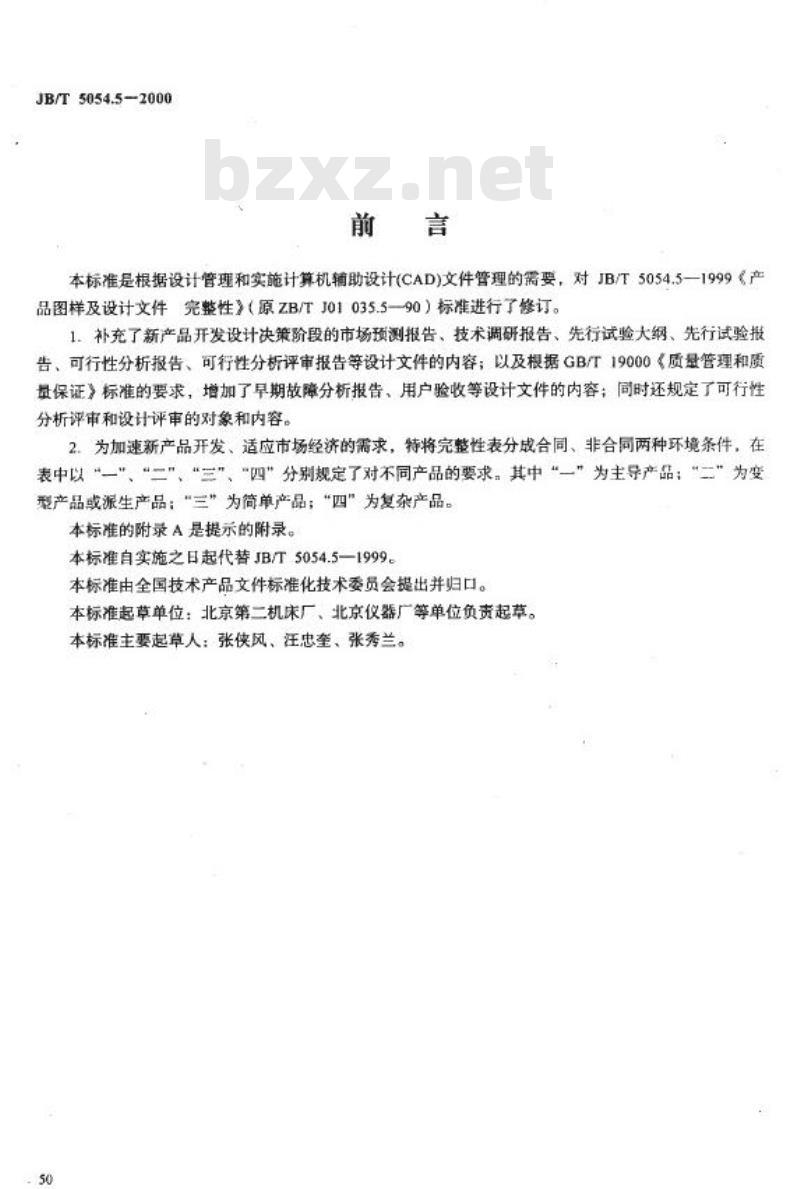

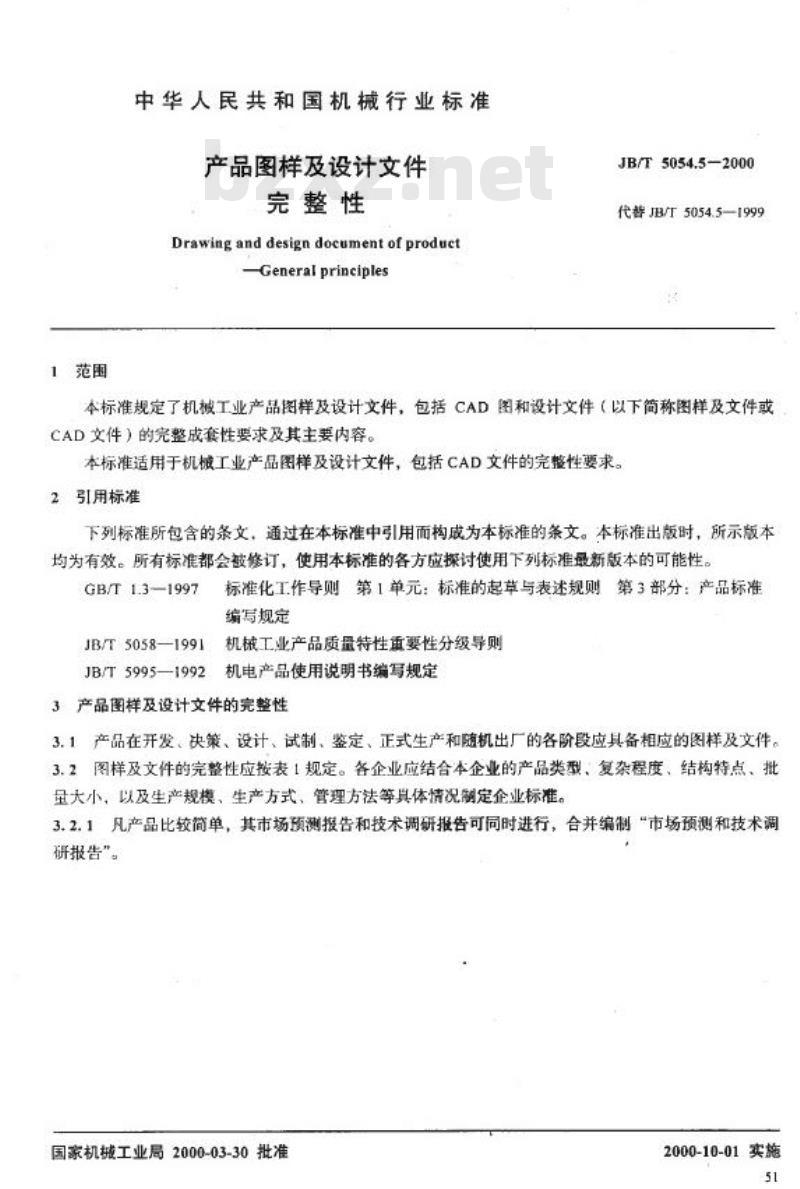

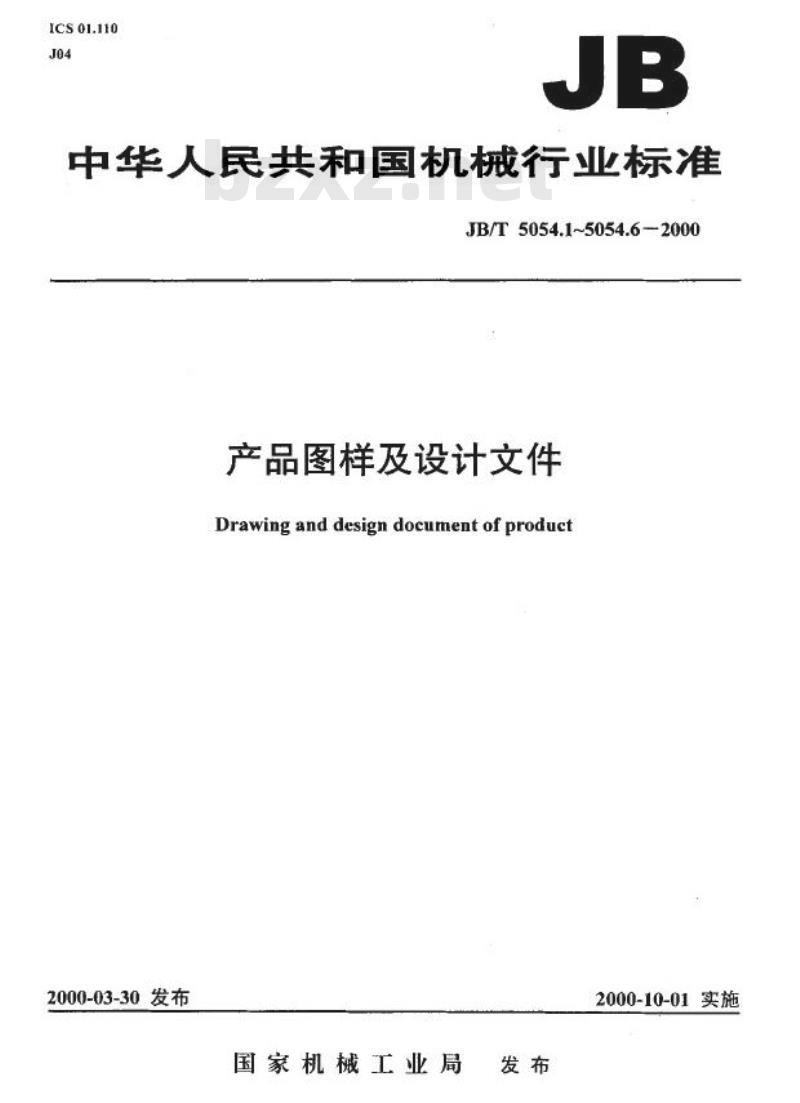

中华人民共和国机械行业标准 JB/T5054.1~5054.6-2000 产品图样及设计文件（Drawing and design document of product） 2000-03-30发布 2000-10-01实施 国家机械工业局发布 JB/T5054.5-2000 产品图样及设计文件完整性 代替JB/T5054.5—1999 前言 本标准是根据设计管理和实施计算机辅助设计（CAD）文件管理的需要，对JB/T5054.5—1999《产品图样及设计文件完整性》进行修订而成。 主要修订内容包括： 1. 补充了新产品开发设计决策阶段的市场预测报告、技术调研报告、先行试验大纲、先行试验报告、可行性分析报告、可行性分析评审报告等设计文件内容，并根据GB/T19000《质量管理和质量保证》要求增加了早期故障分析报告、用户验收等文件内容，同时规定了可行性分析评审和设计评审的对象及内容。 2. 为适应市场经济需求，将完整性表按合同与非合同环境条件分类，以“一、二、三、四”分别规定不同产品要求，其中“二”为主导产品，“二”为变型或派生产品，“三”为简单产品，“四”为复杂产品。 本标准的附录A为提示性附录。 本标准自实施之日起代替JB/T5054.5—1999。 本标准由全国技术产品文件标准化技术委员会提出并归口。 起草单位：北京第二机床厂、北京仪器等单位。 主要起草人：张侠风、汪忠奎、张秀兰。 1 范围 本标准规定了机械工业产品图样及设计文件（包括CAD图和设计文件，以下简称图样及文件或CAD文件）的完整成套性要求及其主要内容。 本标准适用于机械工业产品图样及设计文件（包括CAD文件）的完整性要求。 2 引用标准 下列标准通过引用构成本标准的条文。 GB/T1.3—1997 标准化工作导则 第1单元：标准的起草与表述规则 第3部分：产品标准编写规定 JB/T5058—1991 机械工业产品质量特性重要性分级导则 JB/T5995—1992 机电产品使用说明书编写规定 3 产品图样及设计文件的完整性 3.1 产品在开发、决策、设计、试制、鉴定、正式生产和随机出厂各阶段，应具备相应的图样及文件。 3.2 图样及文件的完整性应按规定表格执行，各企业应结合产品类型、复杂程度、结构特点、批量大小以及生产规模、生产方式、管理方法等制定企业标准。 3.2.1 对于结构简单产品，其市场预测报告和技术调研报告可合并编制为“市场预测和技术调研报告”。 3.2.2 仅进行技术设计和工作图设计或仅进行工作图设计的产品，可不要求其他阶段图样及文件。 3.2.3 按合同规定生产或合同已明确技术要求的产品，可不编制技术协议书。 3.2.4 明细表和装配图中的明细栏，可仅采用其中一种形式。 3.2.5 对一次性生产、特殊大型设备及特殊或简单产品，可根据实际情况确定图样及文件内容。 3.2.6 下列图样及文件可组合编制： a）同系列产品的同类图样及文件； b）图样目录与明细表； c）外购件汇总表与标准件汇总表； d）简图可直接绘制在相应装配图上。 4 设计文件的内容 4.1 市场预测报告 a）同类产品市场供求信息的归纳与分析； b）市场对产品品种、规格、性能、质量、价格等要求； c）产品寿命周期预测； d）产品经济分析相关内容。
