【机械行业标准(JB)】 保护拖链 型式尺寸

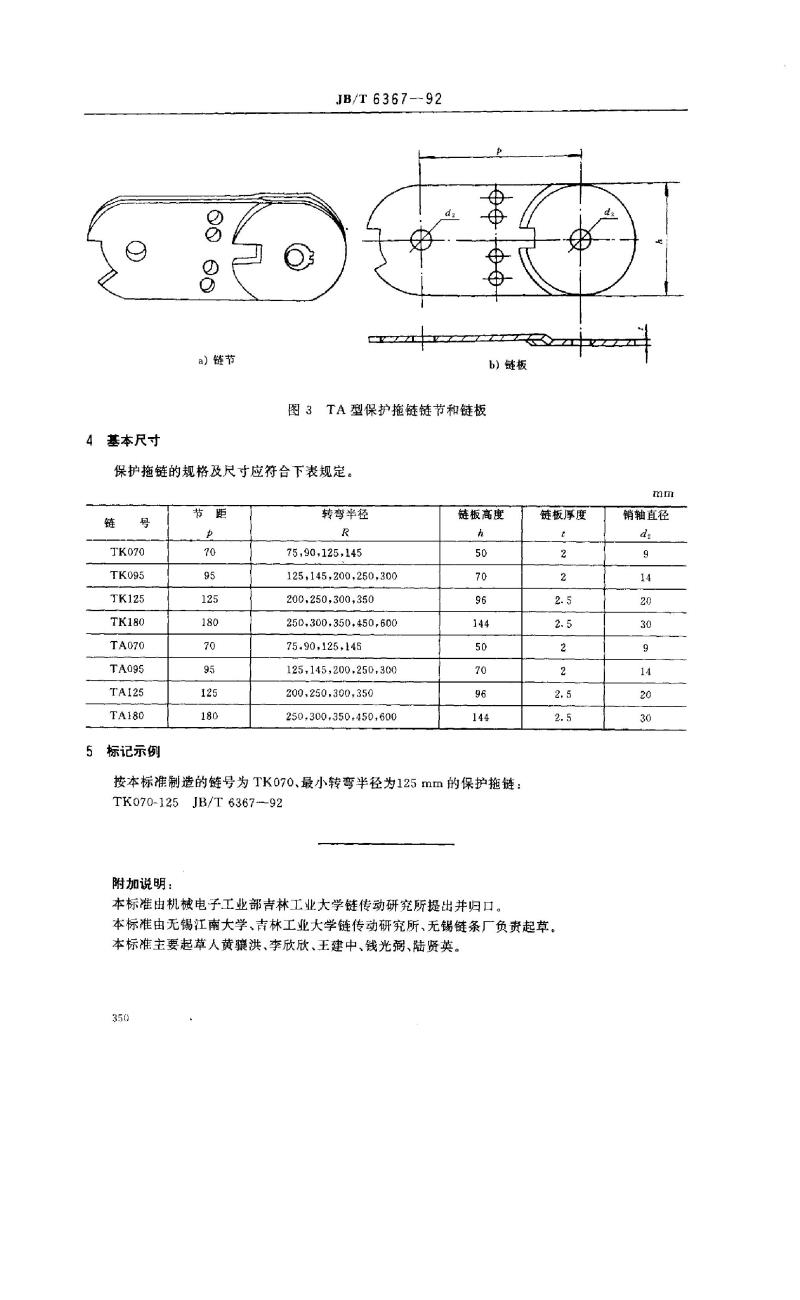

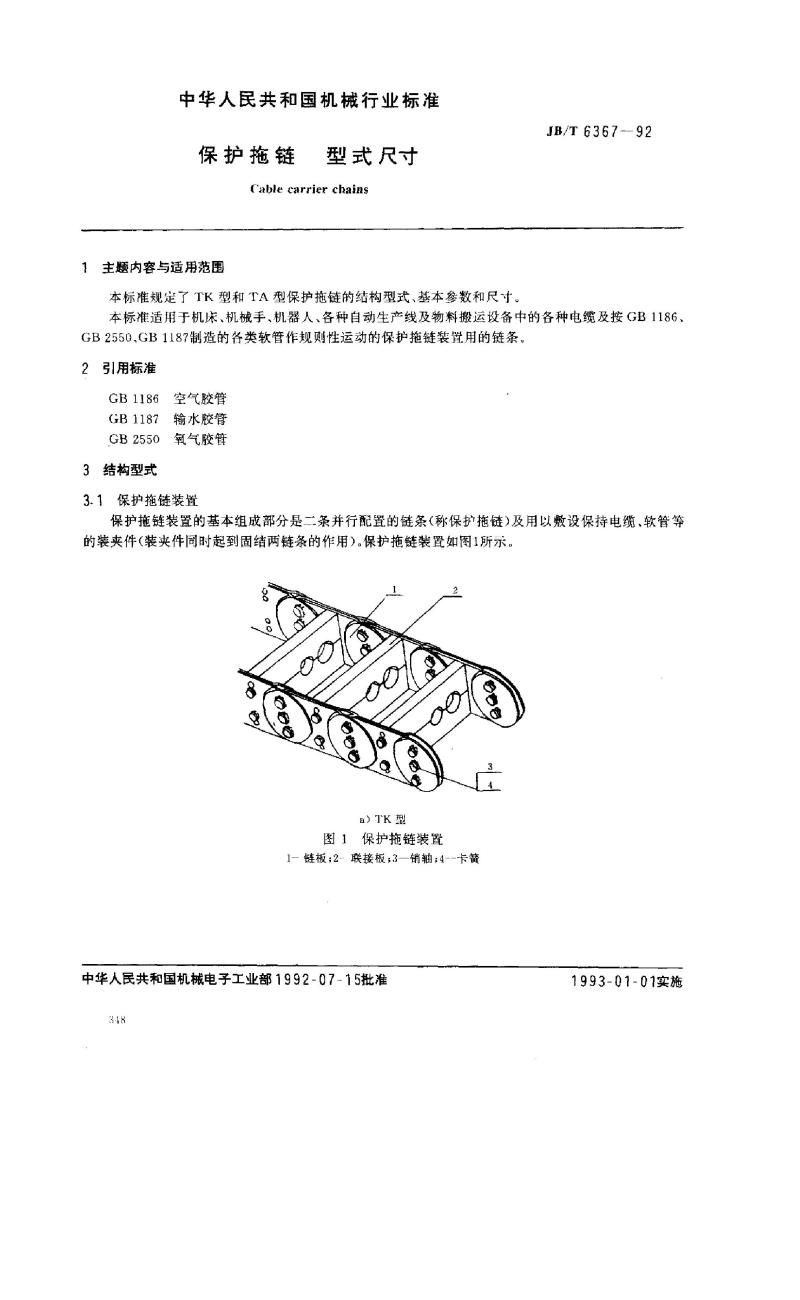

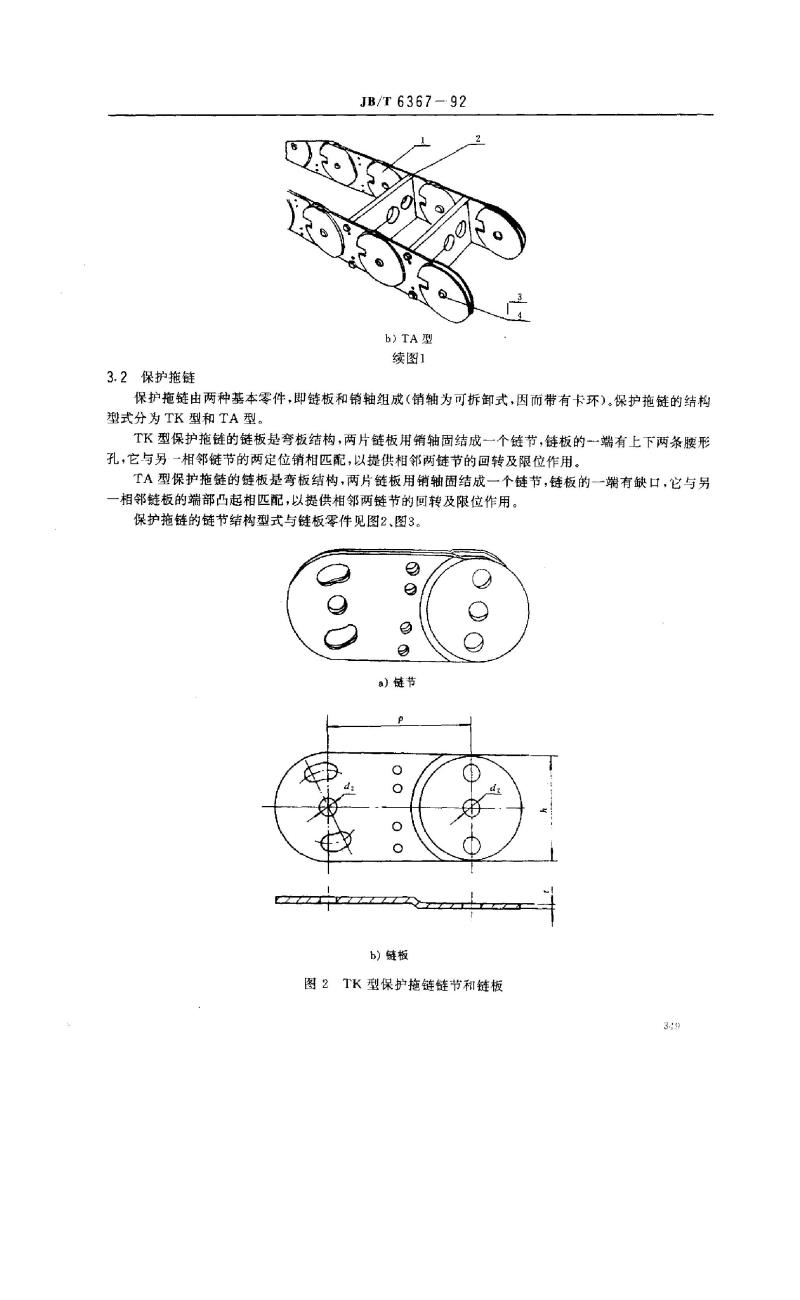

中华人民共和国机械行业标准 保护拖链 型式尺寸 GB/T 6367-92 1 主题内容与适用范围 本标准规定了TK型和TA型保护拖链的结构型式、基本参数和尺寸。本标准适用于机床、机械手、机器人、各种自动生产线及物料搬运设备中的各种电缆及按GB1186、GB2550、GB1187制造的各类软管作规则性运动的保护拖链装置用的链条。 2 引用标准 - GB1186 空气胶管 - GB1187 输水胶管 - GB2550 氧气胶管 3 结构型式 3.1 保护拖链装置 保护拖链装置的基本组成部分是两条并行配置的链条（称保护拖链）及用于敷设保持电缆、软管等的装夹件（装夹件同时起到固结两链条的作用）。保护拖链装置如图1所示。 a) TK型 图1 保护拖链装置 1-链板；2-联接板；3-销轴；4-卡簧 3.2 保护拖链 保护拖链由两种基本零件，即链板和销轴组成（销轴为可拆卸式，带有卡环）。保护拖链的结构型式分为TK型和TA型。 TK型保护拖链的链板是弯板结构，两片链板用销轴固结成一个链节，链板的一端有上下两条腰形孔，与相邻链节的两定位销相匹配，以提供回转及限位作用。TA型保护拖链的链板也是弯板结构，两片链板用销轴固结成一个链节，链板的一端有缺口，与相邻链板的端部凸起相匹配，提供回转及限位作用。 图2 TK型保护拖链链节和链板 图3 TA型保护拖链链节和链板 4 基本尺寸 保护拖链的规格及尺寸应符合下表规定： | 链号 | TK070 | TK095 | TK125 | TK180 | TA070 | TA095 | TAI25 | TA180 | |--------|-------|-------|-------|-------|-------|-------|-------|-------| | 节距 | 70 | 95 | 125 | 180 | 70 | 95 | 125 | 180 | | 转弯半径R | 75, 90, 125, 145 | 125, 145, 200, 250, 300 | 200, 250, 300, 350 | 250, 300, 350, 450, 600 | 75, 90, 125, 145 | 125, 145, 200, 250, 300 | 200, 250, 300, 350 | 250, 300, 350, 450, 600 | | 链板高度h | 50 | 70 | 96 | 144 | 50 | 70 | 96 | 144 | | 链板厚度 | 2 | 2.5 | 2.5 | 2 | 2 | 2.5 | 2.5 | 2 | | 销轴直径dg | 9 | 14 | 20 | 30 | 14 | 20 | 30 | 30 | 按本标准制造的链号为TK070、最小转弯半径为125mm的保护拖链：TK070-125。 附加说明：本标准由机械电子工业部吉林工业大学链传动研究所提出并归口，由无锡江南大学、吉林工业大学链传动研究所、无锡链条厂负责起草。主要起草人包括黄骥洪、李欣欣、王建中、钱光弼、陆贤英。
