【机械行业标准(JB)】 链条 产品分类方法

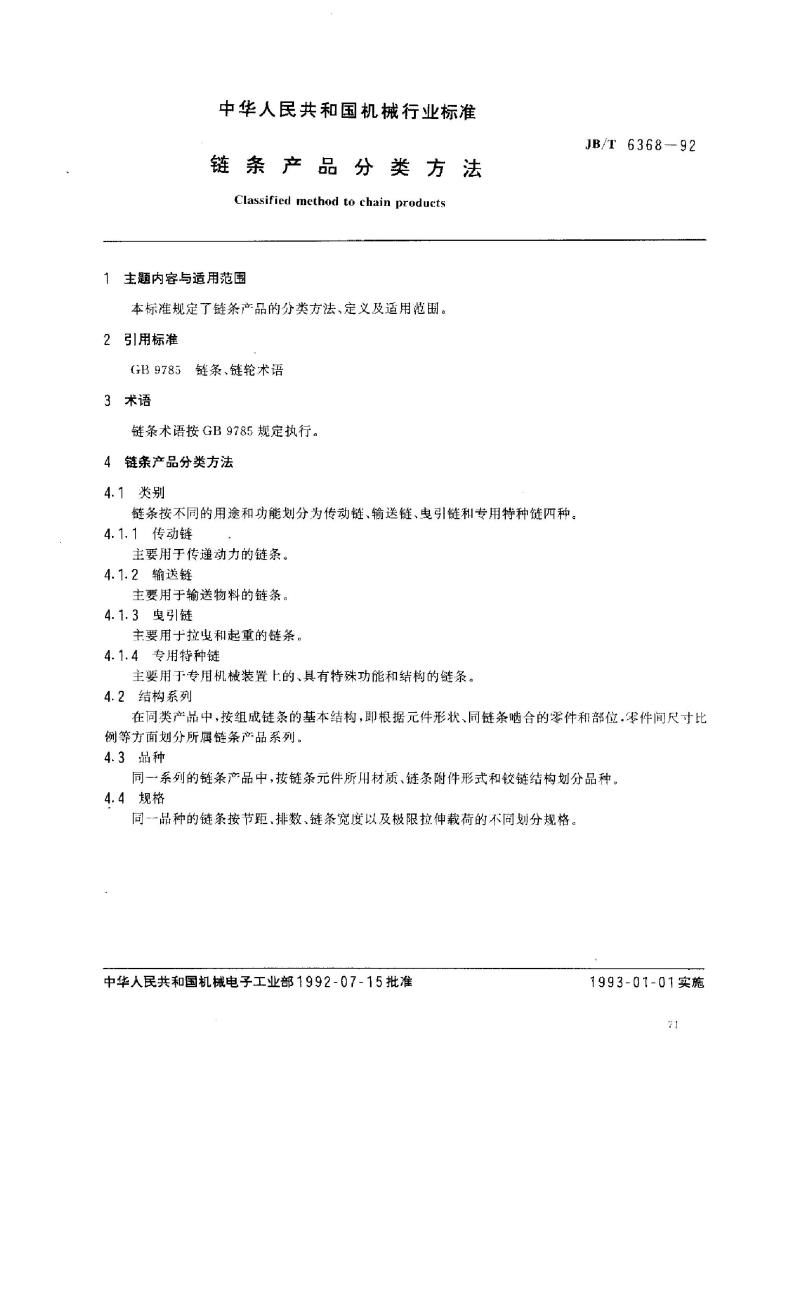

中华人民共和国机械行业标准
链条产品分类方法
Classified method to chain products1主题内容与适用范围
本标准规定了链条产品的分类方法、定义及适用范围。2引用标准
GB9785链条、链轮术语
3术语
链条术语按GB9785规定执行。
4链条产品分类方法
4.1类别
链条按不同的用途和功能划分为传动链、输送链、电引链和专用特种链四种。4.1.1传动链
主要用于传递动力的链条。
4.1.2输送链
主要用于输送物料的链条。
4.1.3电引链
主要用于拉出和起重的链条。
4.1.4专用特种链
主要用于专用机械装置上的、具有特殊功能和结构的链条。4.2结构系列
JB/T 6368-92
在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。4.3品种
同一系列的链条产品中，按链条元件所用材质、链条附件形式和铰链结构划分品种。4.4规格
同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。中华人民共和国机械电子工业部1992-07-15批准1993-0-01实施
A1常用系列举例
传动链
输送链
引链一
6368-92

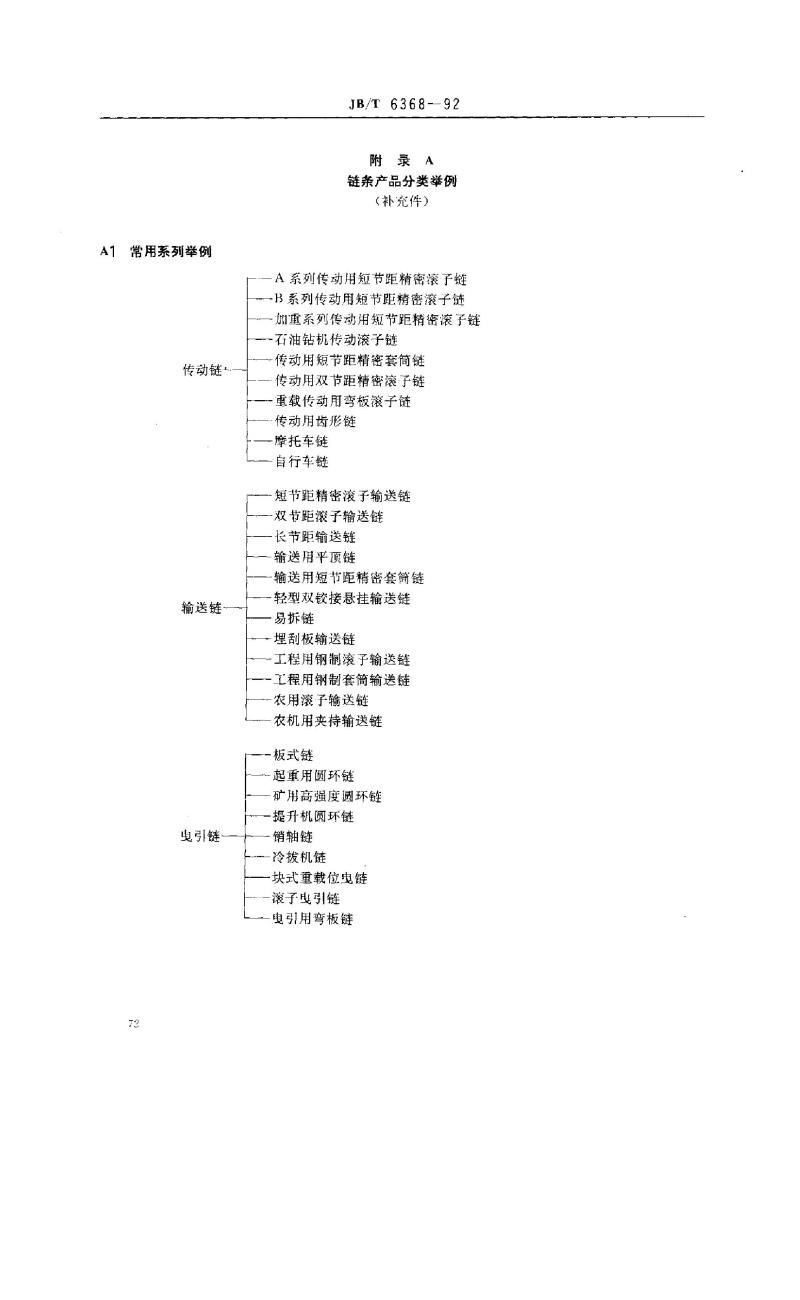

附录Ａ
链条产品分类举例
（补究件）
A系列传动用短节距精密滚子链
-B系列传动用短节距精密滚子链加重系列传动用短节距精密滚子链-石油钻机传动滚子链
-传动用短节距精密套简链
一传动用双节距精密滚子链
重载传动用弯板滚子链
传动用齿形链
-摩托车链
自行车链
一短节距精密滚子输送链
一双节距滚子输送链
长节距输送链
—输送用平顶链
输送用短节距精密套筒链
轻型双铰接悬挂输送链
易拆链
一埋刮板输送链
一工程用钢制滚子输送链
工程用钢制套筒输送链
农用滚子输送链
农机用夹持输送链
板式链
起重用圆环链
矿用高强度圆环链
一提升机圆环链
销轴链
冷拨机链
一块式重载位电链
滚子引链
一电引用弯板链
专用链

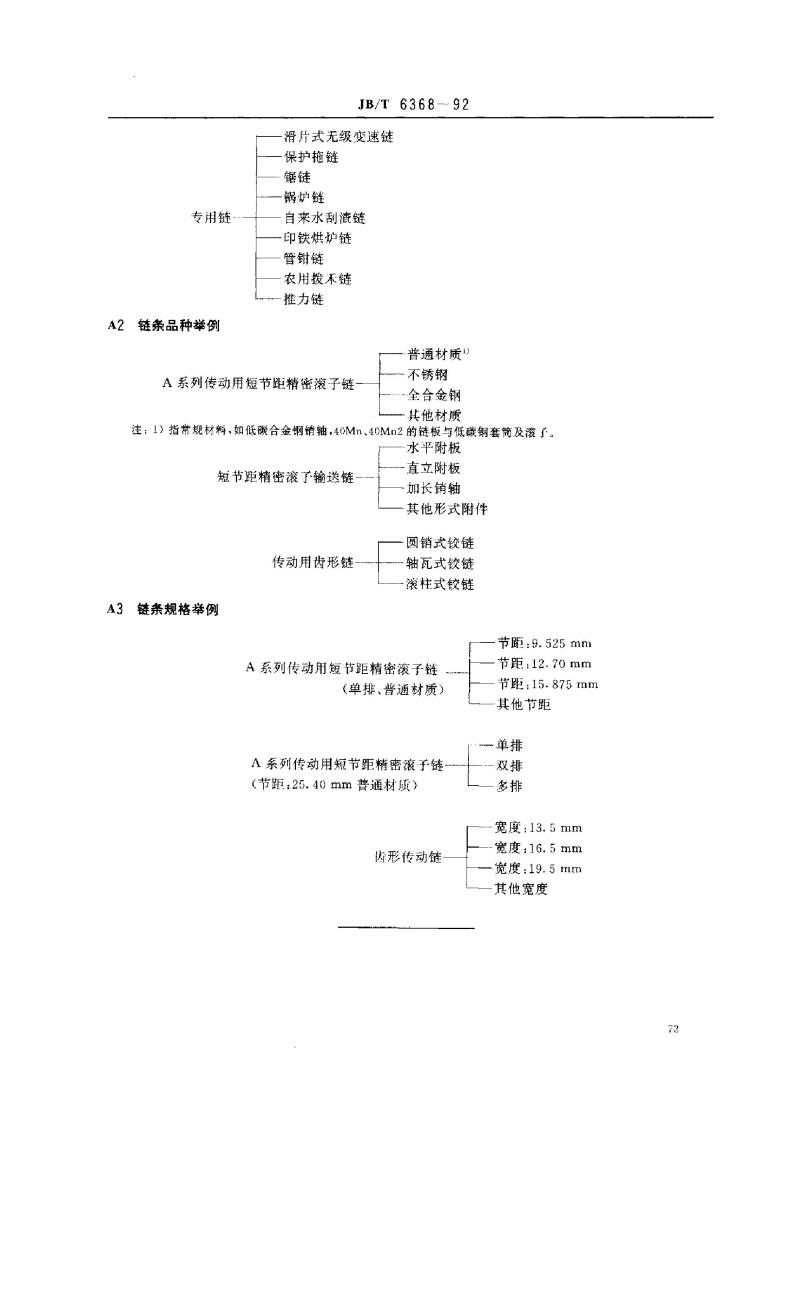

A2链条品种举例
JB/T 6368-- 92
滑片式无级变速链
保护拖链
锅炉链
自来水刮渣链
印铁烘炉链
管钳链
农用拨禾链
推力链
普通材质!）
A系列传动用短节距精密滚子链
不锈钢
全合金钢
其他材质免费标准下载网bzxz
注：1）指常规材料，如低碳合金钢销轴，40Mn、40Mn2的链板与低碳钢套筒及滚了。水平附板
短节距精密凌了输送链
传动用齿形链
A3链条规格举例
直立附板
加长销轴
其他形式附件
圆销式铰链
轴瓦式铰链
滚柱式铰链
节距：9.525mm
A系列传动用短节距精密滚子链
（单排、普通材质）
A系列传动用短节距精密滚子链
（节距：25.40mm普通材质）
齿形传动链
节距：12.70mm
节距：15.875mm
其他节距
-宽度：13.5mm
宽度：16.5mm
宽度：19.5mm
其他宽度

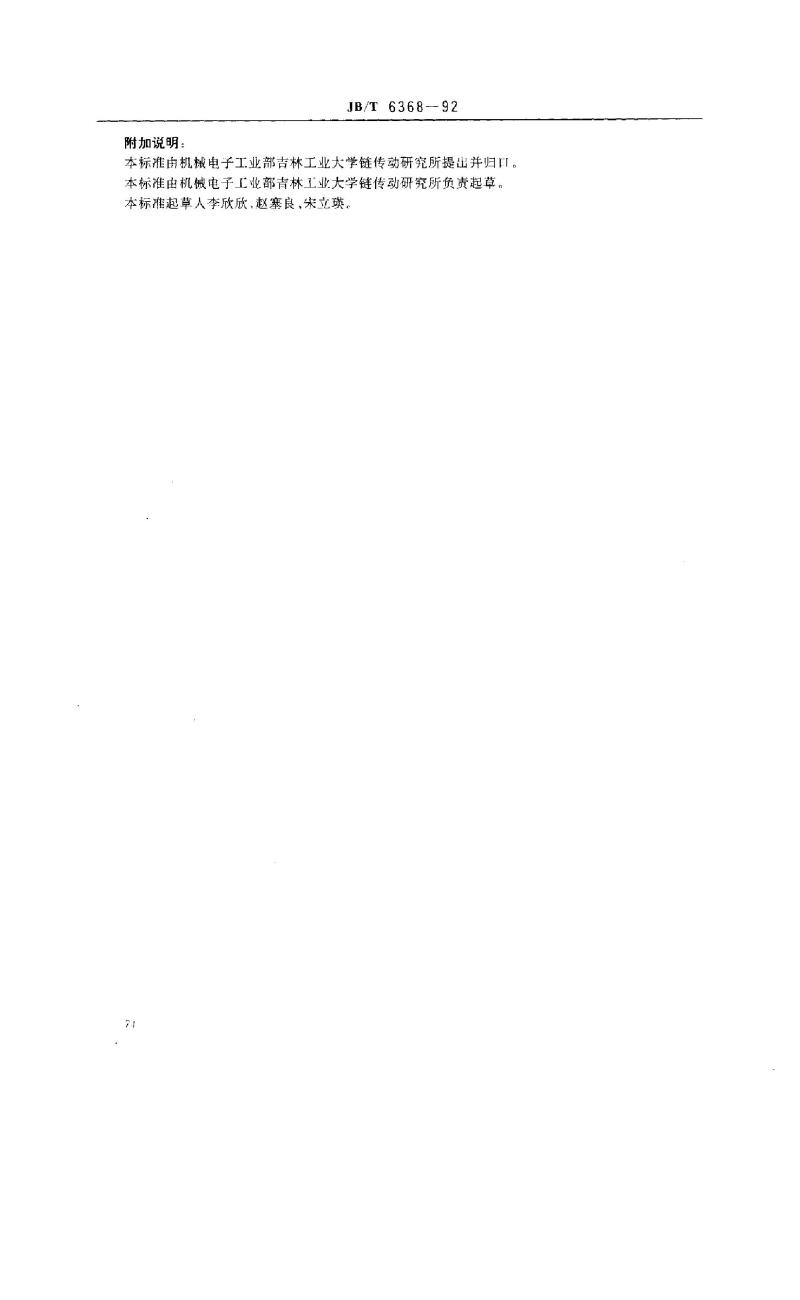

附加说明：
JB/T6368--92
本标准由机械电子工业部吉林工业大学链传动研究所提出并归口。本标准由机械电子工业部吉林工业大学链传动研究所负责起草。本标准起草人李欣欣，赵塞良、朱立瑛。7
