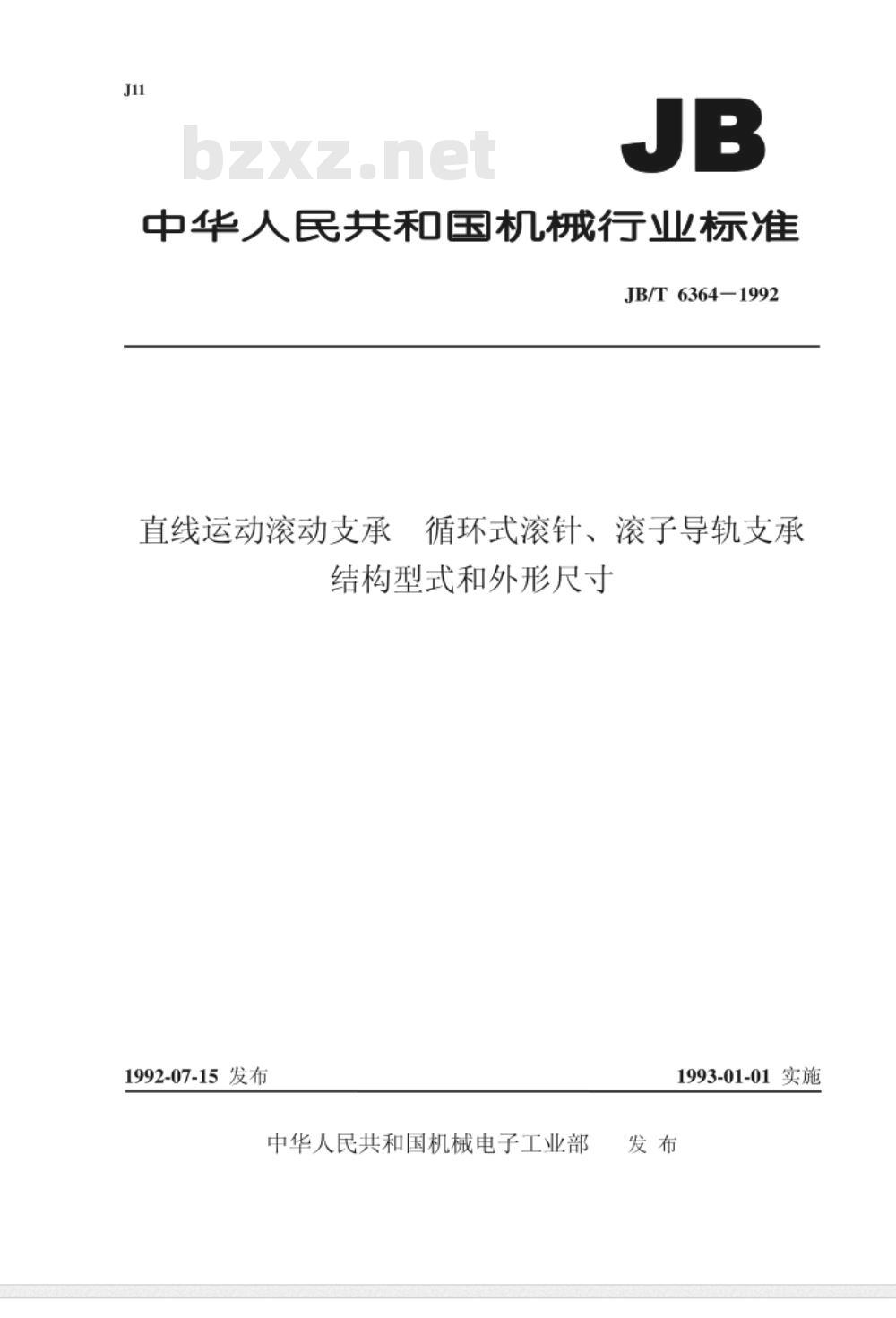

【机械行业标准(JB)】 直线运动滚动支承 循环式滚针、滚子导轨支承 结构型式和外形尺寸

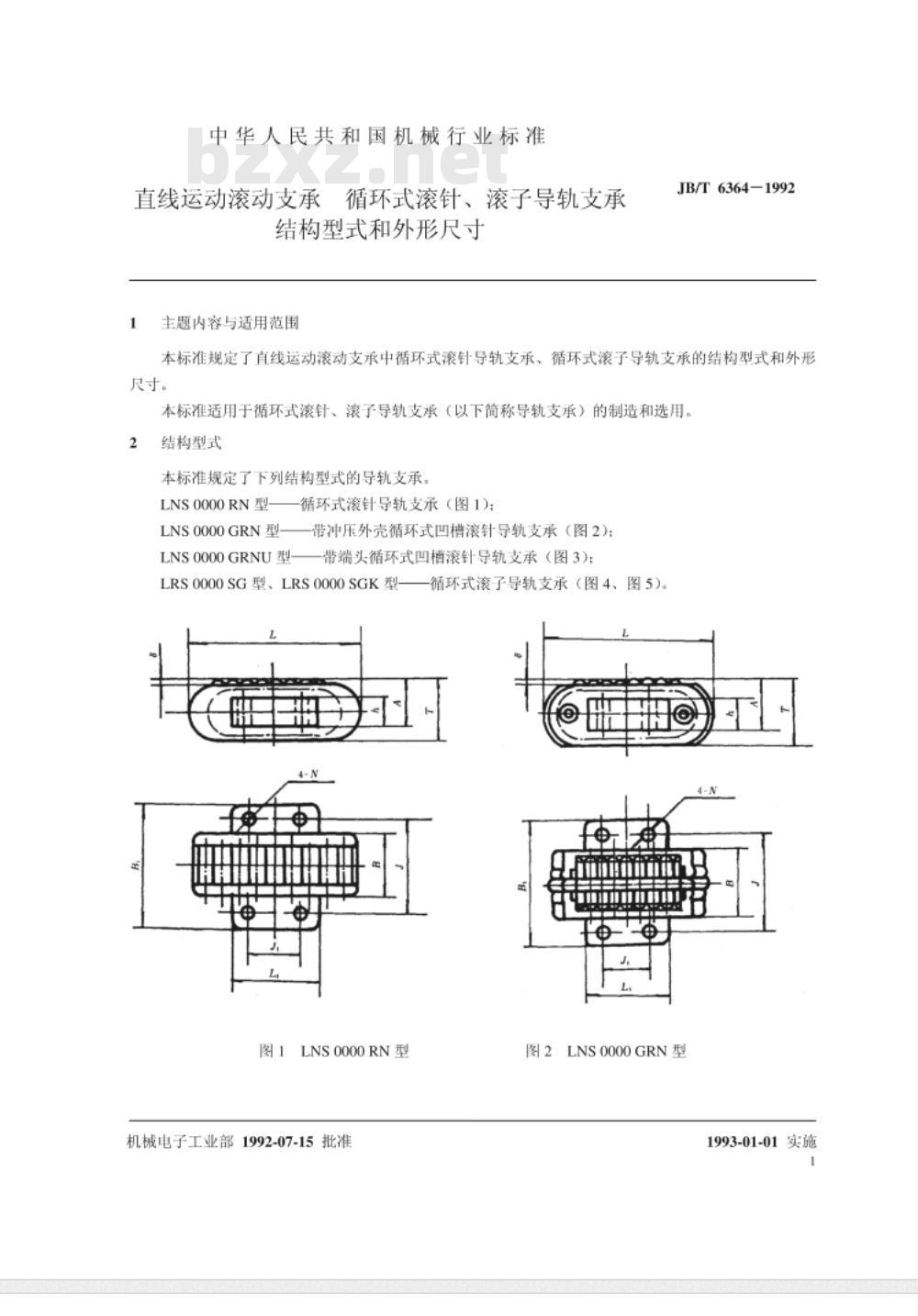

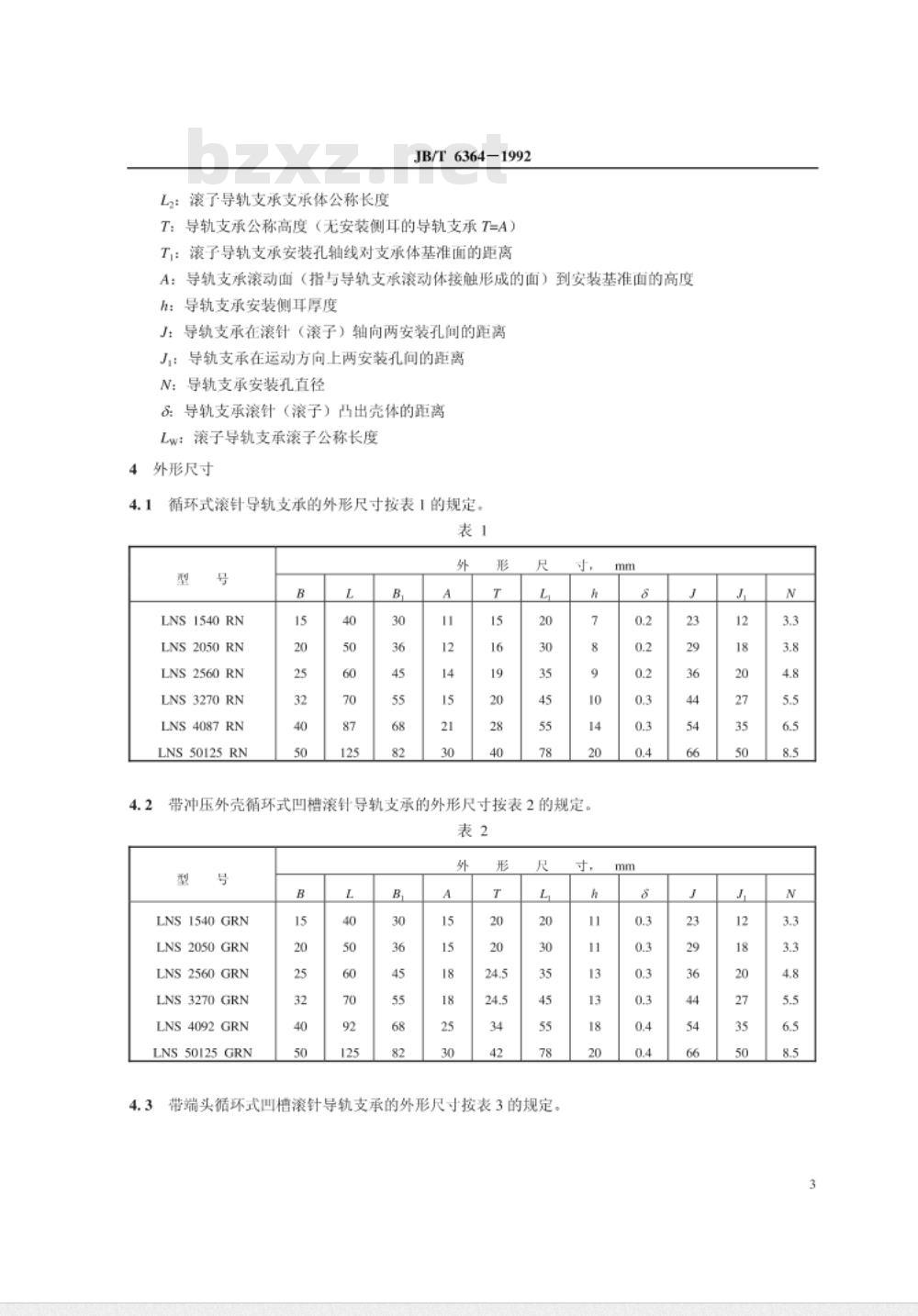

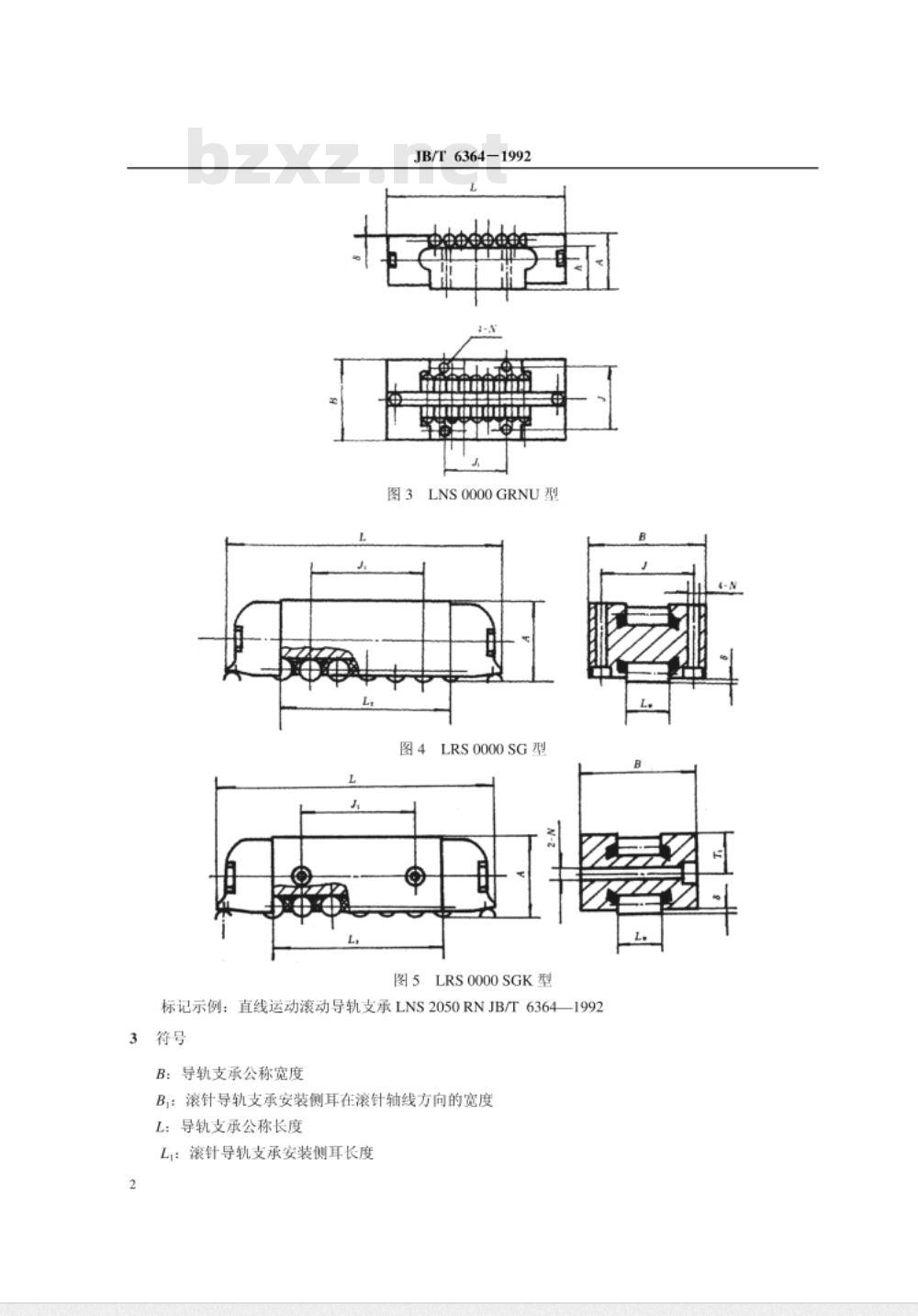

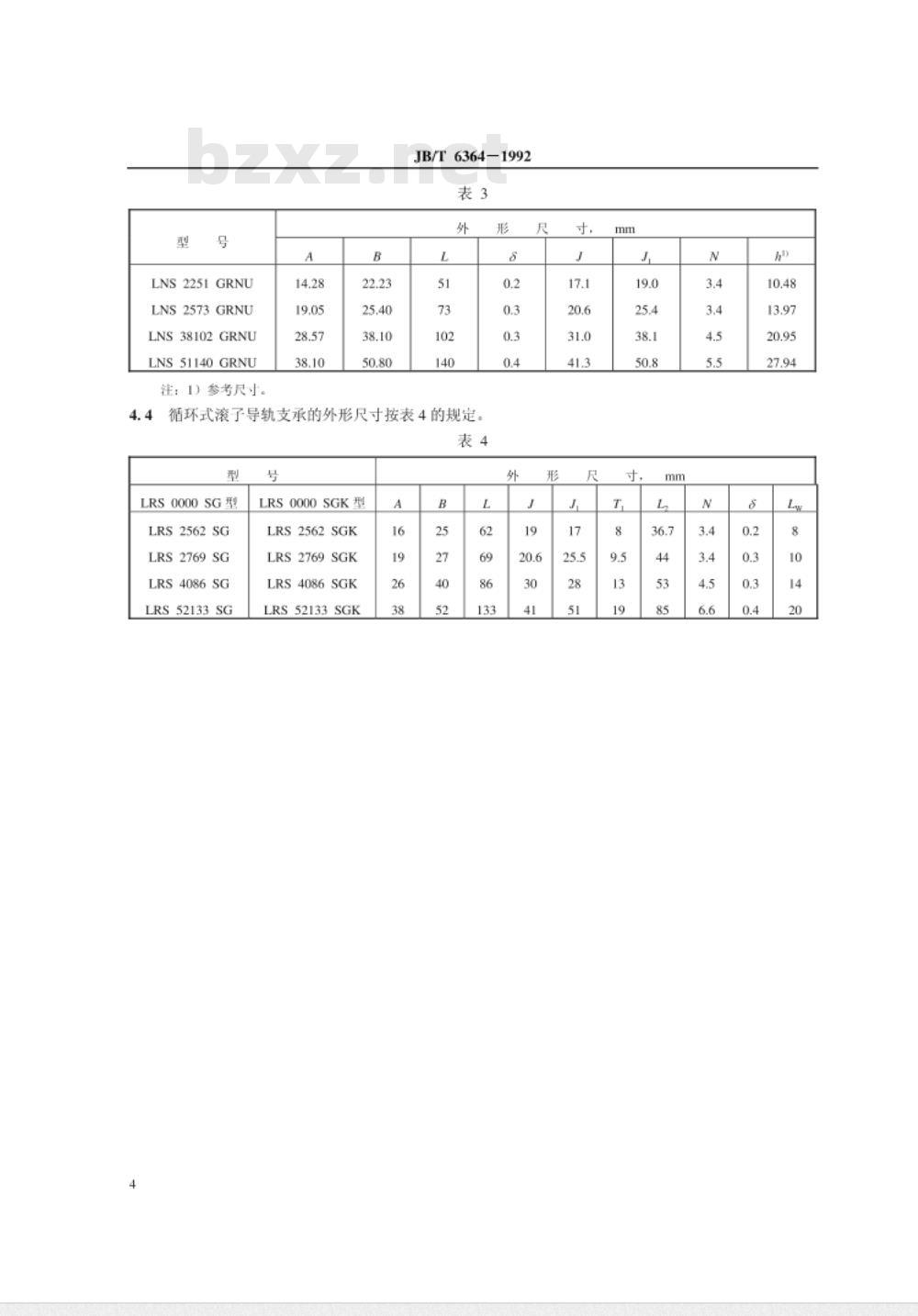

中华人民共和国机械行业标准 JB/T 6364-1992 循环式滚针、滚子导轨支承 直线运动滚动支承 结构型式和外形尺寸 1 范围 本标准规定了直线运动滚动支承中循环式滚针导轨支承、循环式滚子导轨支承的结构型式和外形尺寸。适用于循环式滚针、滚子导轨支承（以下简称导轨支承）的制造和选用。 2 规范性引用文件 本标准引用了以下文件： - JB/T 6364-1992 标准 - 机械电子工业部发布的相关标准 3 结构型式 本标准规定了以下几种结构型式的导轨支承： - LNS0000RN型：循环式滚针导轨支承（图1） - LNS0000GRN型：带冲压外壳循环式凹槽滚针导轨支承（图2） - LNS0000GRNU型：带端头循环式凹槽滚针导轨支承（图3） - LRS0000SG型、LRS0000SGK型：循环式滚子导轨支承（图4、图5） 4 外形尺寸 4.1 循环式滚针导轨支承的外形尺寸按表1的规定。 表1：循环式滚针导轨支承外形尺寸 型号 B B1 A 外形尺寸 LNS 1540 RN 15 30 11 20 LNS 2050 RN 20 36 12 30 LNS 2560 RN 25 45 14 35 LNS 3270 RN 32 55 15 45 LNS 4087 RN 40 68 21 55 LNS50125RN 50 82 30 78 4.2 带冲压外壳循环式凹槽滚针导轨支承的外形尺寸按表2的规定。 表2：带冲压外壳循环式凹槽滚针导轨支承外形尺寸 型号 B L B1 A 外形尺寸 LNS 1540 GRN 15 40 30 15 20 LNS 2050 GRN 20 50 36 15 20 LNS 2560 GRN 25 60 45 18 24.5 LNS 3270 GRN 32 70 55 25 34 LNS 4092 GRN 40 92 68 30 42 LNS 50125 GRN 50 125 82 30 78 4.3 带端头循环式凹槽滚针导轨支承的外形尺寸按表3的规定。 表3：带端头循环式凹槽滚针导轨支承外形尺寸 型号 B L B1 A 外形尺寸 LNS 2251 GRNU 22.23 51 25.40 14.28 51 LNS 2573 GRNU 25.40 73 30.40 19.05 73 LNS 38102 GRNU 38.10 102 50.80 28.57 102 LNS 51140 GRNU 50.80 140 60.40 38.10 140 4.4 循环式滚子导轨支承的外形尺寸按表4的规定。 表4：循环式滚子导轨支承外形尺寸 型号 B L B1 A 外形尺寸 LR 系列 型号... 5 标记和符号 导轨支承的相关标记和符号定义如下： B：导轨支承公称宽度 B1：滚针导轨支承安装侧耳在滚针轴线方向的宽度 L：导轨支承公称长度 L1：滚针导轨支承安装侧耳长度 L2：滚子导轨支承支承体公称长度 T：导轨支承公称高度 A：导轨支承滚动面到安装基准面的高度 h：导轨支承安装侧耳厚度 J：导轨支承在滚针（滚子）轴向两安装孔间的距离 N：导轨支承安装孔直径 Lw：滚子导轨支承滚子公称长度 6 结语 本标准由中华人民共和国机械电子工业部发布，适用于循环式滚针和滚子导轨支承的设计、制造及应用，旨在统一导轨支承的结构型式和外形尺寸，确保其质量与使用性能。
