【机械行业标准(JB)】 滚动轴承 机床主轴用双向推力角接触球轴承

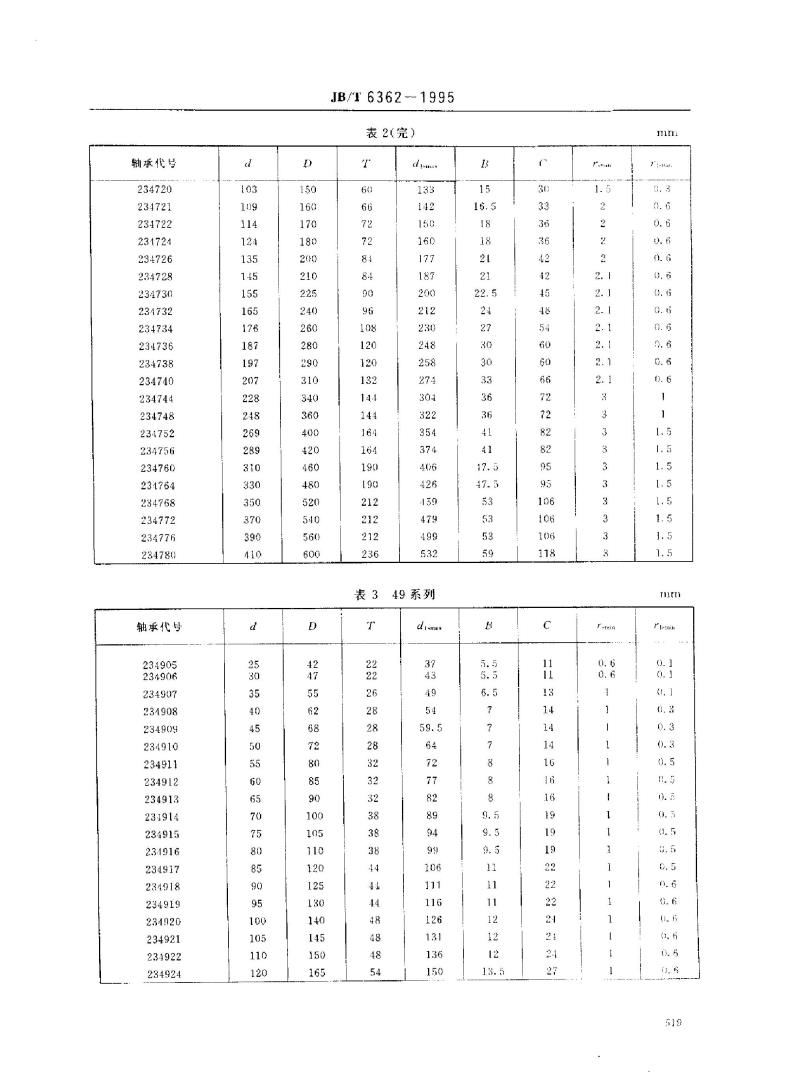

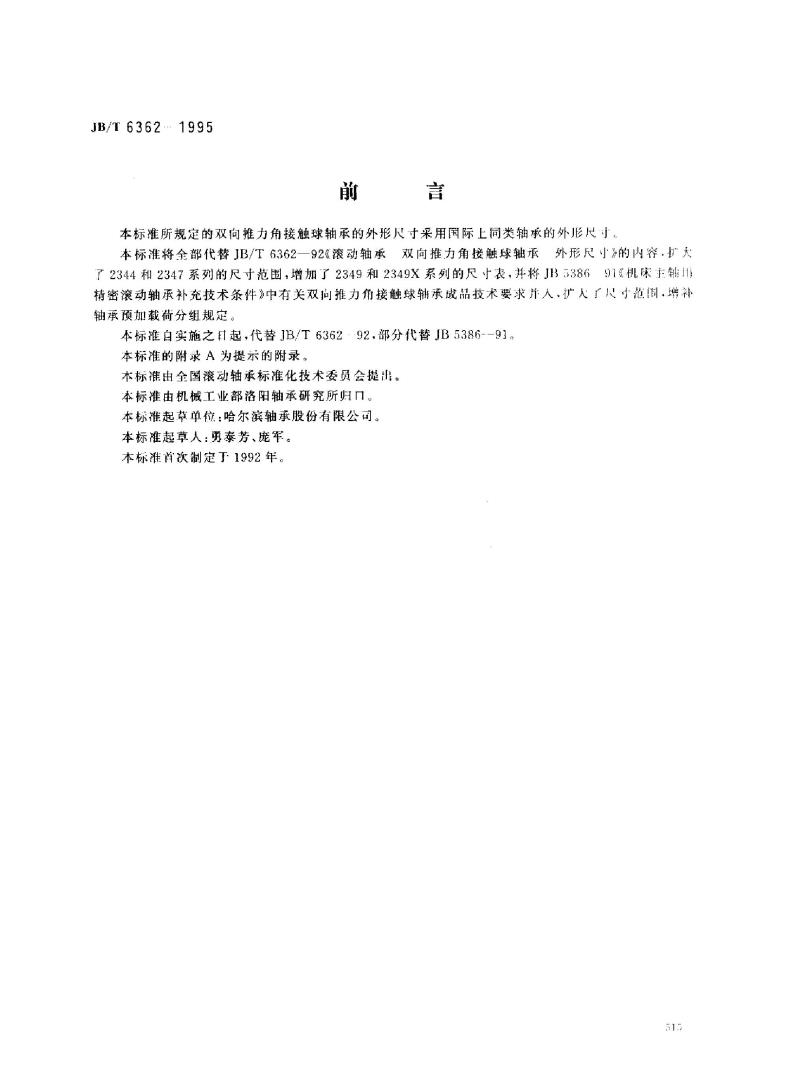

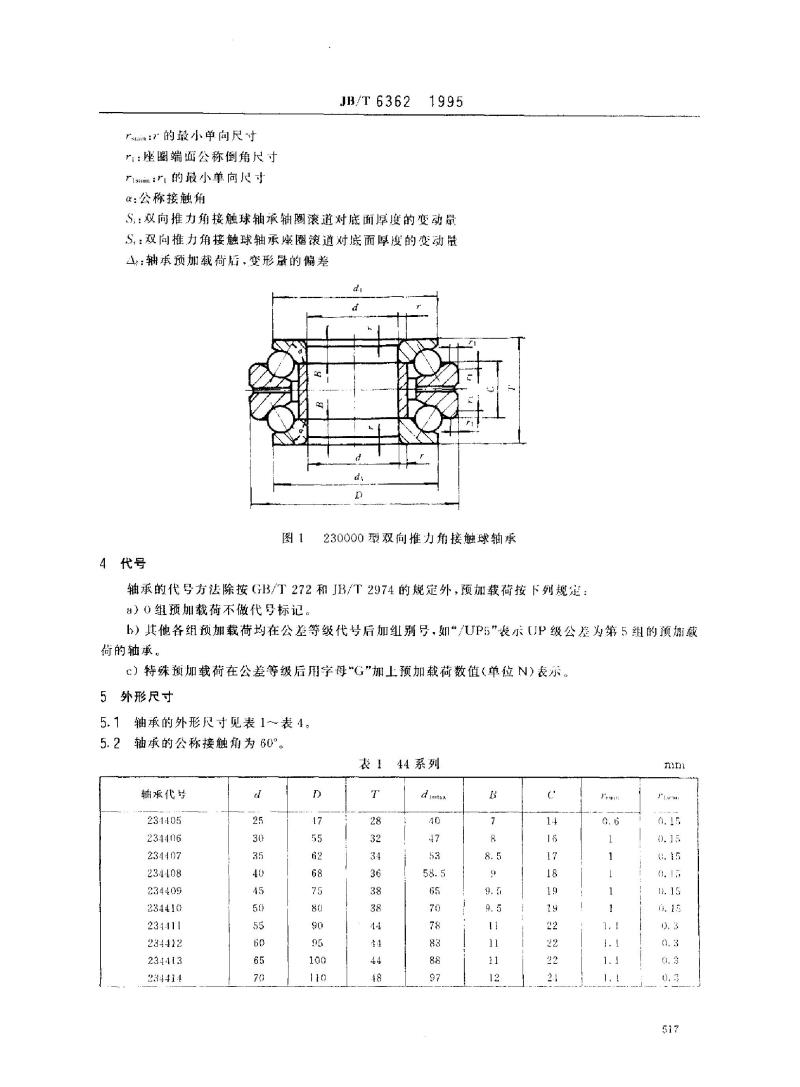

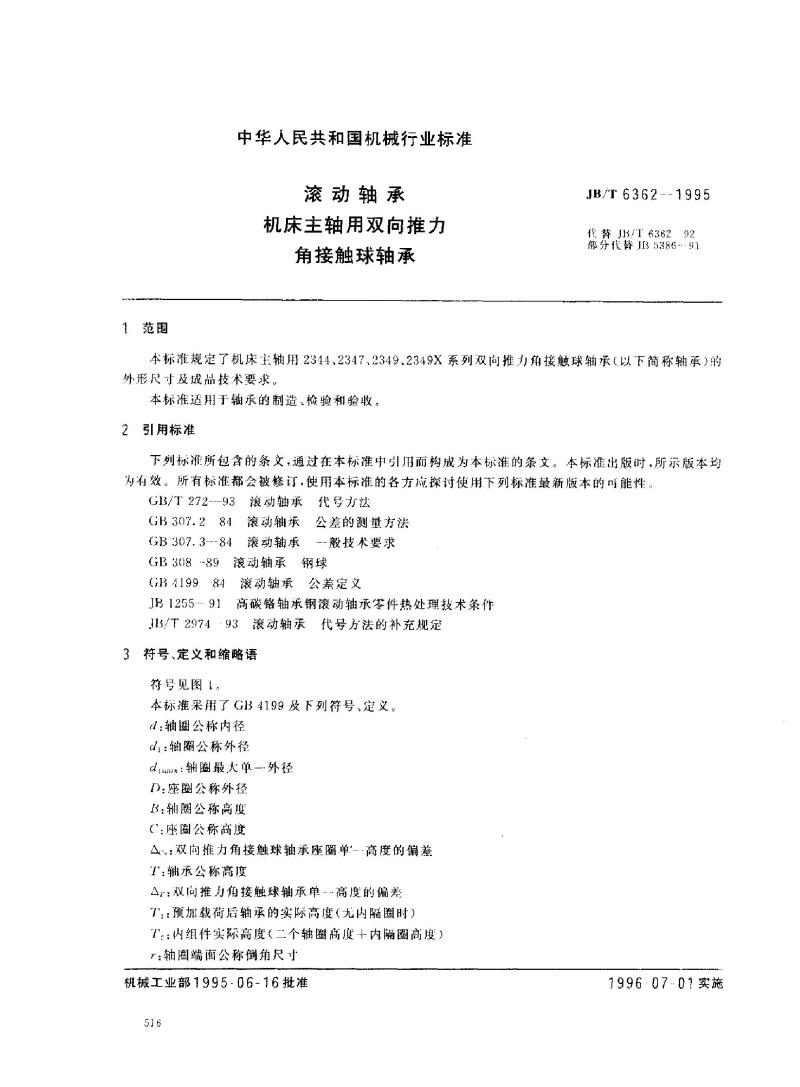

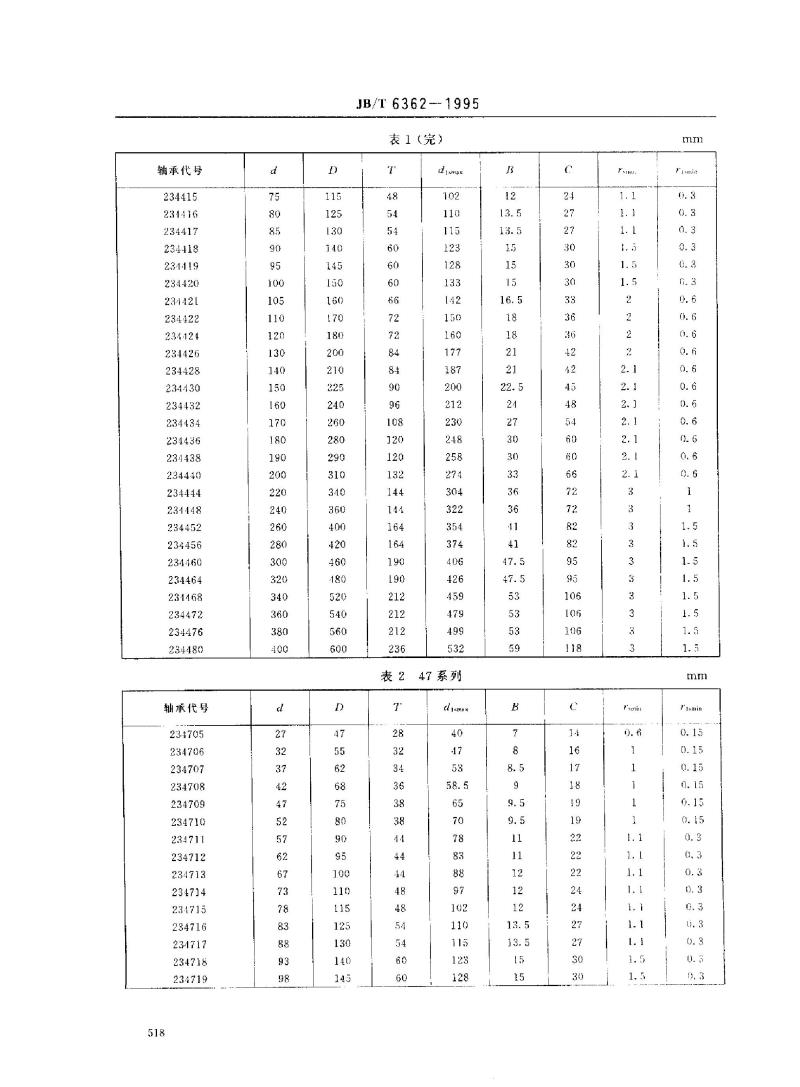

中华人民共和国机械行业标准 JB/T 6362-1995 滚动轴承 机床主轴用双向推力角接触球轴承 代替JB/T 6362-92 部分代替JB 5386-91 1 范围 本标准规定了机床主轴用2344、2347、2349、2349X系列双向推力角接触球轴承（以下简称轴承）的外形尺寸及成品技术要求。 本标准适用于轴承的制造、检验和验收。 2 规范性引用文件 下列文件通过引用成为本标准的条文。出版时版本均为有效，使用本标准的各方应关注是否使用最新版本。 GB/T 272-93 GB 307.284 GB 307.3-84 GB 308-89 R 4199-84 JB 1255-91 JB/T 2974-93 3 符号、定义和缩略语 符号见图1，本标准采用了GB 4199及下列符号、定义： d：轴圈公称内径 di：轴圈公称外径 ds：轴圈最大单外径 D：座圈公称外径 B：轴圈公称高度 C：座圈公称高度 A：双向推力角接触球轴承座圈单高度的偏差 T'：轴承公称高度 △：双向推力角接触球轴承单高度的偏差 T1：预加载荷后轴承的实际高度（无内隔圈时） T：内组件实际高度（两个轴圈尺寸+内隔圈高度） r：轴圈端面公称倒角尺寸 4 代号 轴承代号方法按GB/T 272和JB/T 2974的规定，预加载荷按以下规则： a）不做代号标记的预加载荷； b）其他预加载荷在公差等级代号后加组别号，如“UP5”表示JP级公差为第5组的预加载荷轴承； c）特殊预加载荷在公差等级后用字母“G”加预加载荷数值（单位N）表示。 5 外形尺寸 5.1 轴承的外形尺寸见表1～表4。 5.2 轴承的公称接触角为60°。 表1 轴承代号与外形尺寸（例）： 轴承代号 231405 234406 234407 234408 234409 234410 234411 234412 234413 234414 d 25 30 35 40 45 50 55 60 65 70 D 17 55 62 68 75 80 90 95 100 110 T 28 32 34 36 38 38 44 44 44 d una 40 47 53 58.5 65 70 78 83 88 97 t 1.4 16 17 18 19 19 22 22 22 nm 0.15 0.15 0.15 0.16 0.15 0.15 0.3 0.3 0.3 附录A为提示的附录。 本标准由全国滚动轴承标准化技术委员会提出，由机械工业部洛阳轴承研究所归口，哈尔滨轴承股份有限公司起草。 本标准首次制定于1992年，1995年修订并批准，1996年实施。
