【机械行业标准(JB)】 沉头螺旋槽钉

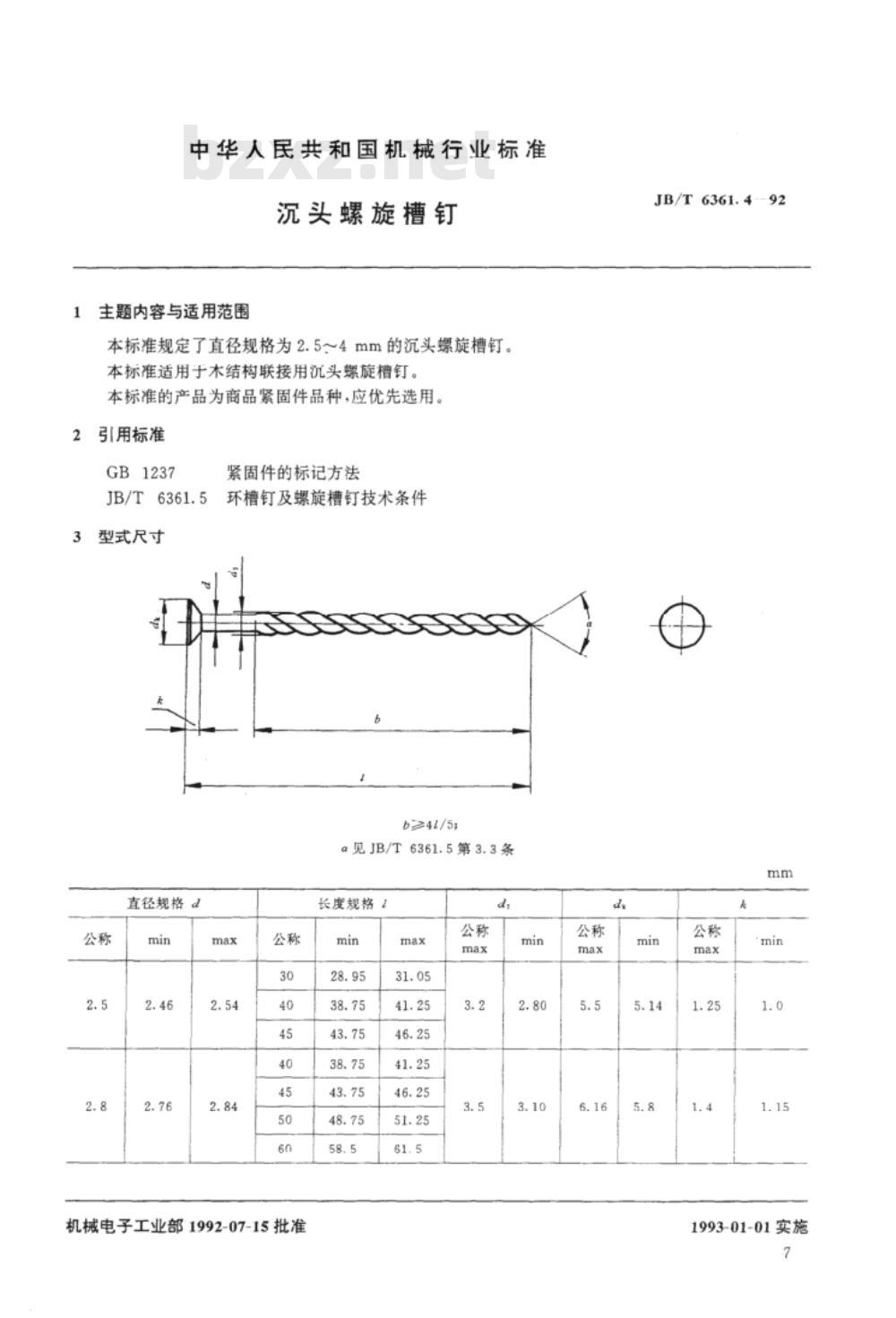

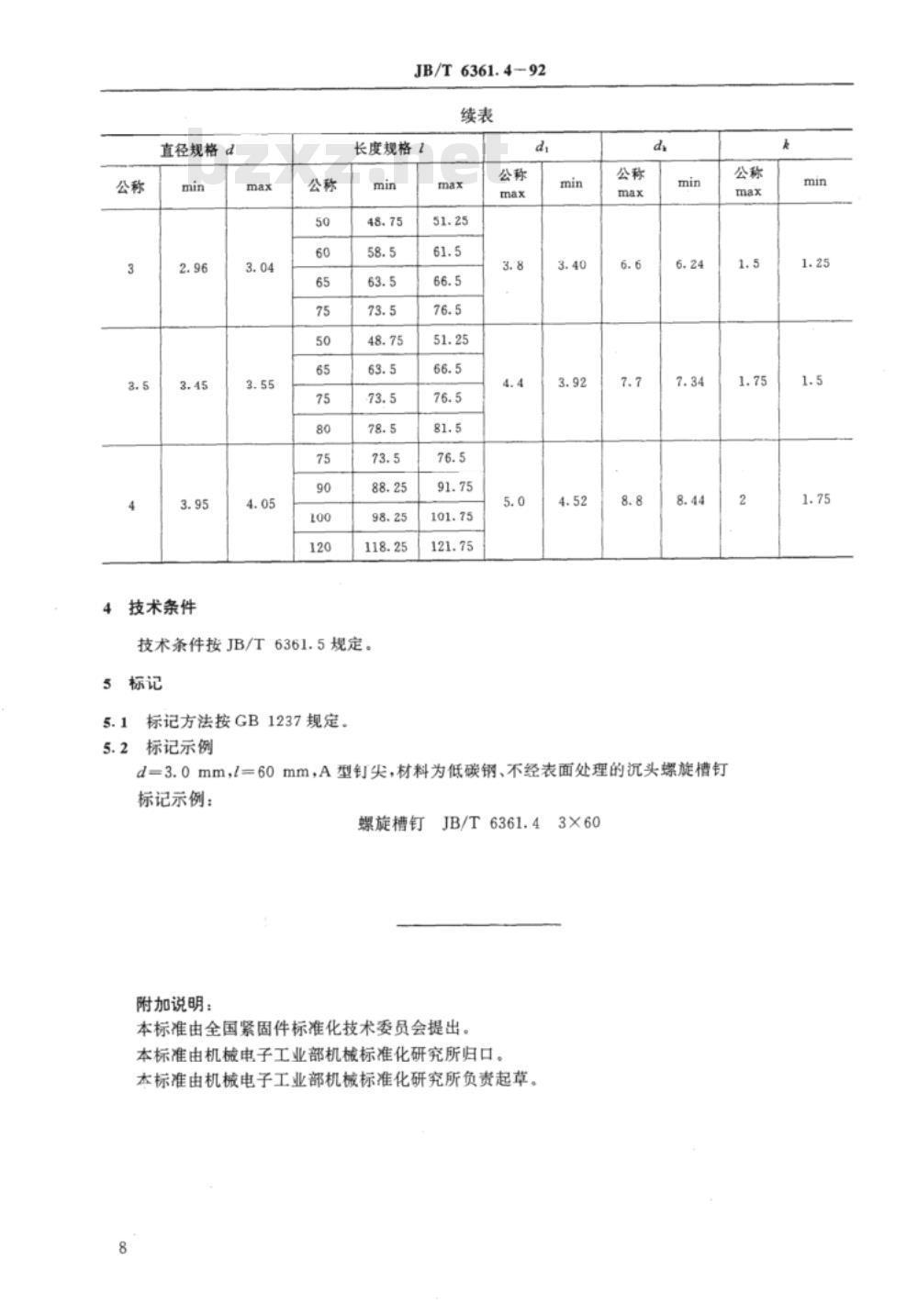

中华人民共和国机械行业标准 JB/T6361.4-92 沉头螺旋槽钉 1 范围 本标准规定了直径规格为2.5~4mm的沉头螺旋槽钉。本标准适用于木结构联接用沉头螺旋槽钉。该产品为商品紧固件品种，应优先选用。 2 引用标准 本标准引用了以下标准： GB1237 JB/T6361.5 3 型式尺寸 本标准对沉头螺旋槽钉的型式尺寸作出了规定，标记方法参照GB1237标准。型式尺寸如图及表所示。 4 技术条件 技术要求按JB/T6361.5标准进行规定。型式尺寸及技术要求按下表执行： 直径规格d（mm） 公称 长度规格（mm） 公称 最大最小值及公差按GB1237规定。 5 标记 5.1 标记方法按GB1237规定。标记示例如下： 直径规格d=3.0mm，长度为60mm，A型钉尖，材料为低碳钢、不经表面处理的沉头螺旋槽钉标记示例： JB/T6361.4 3×60 6 附则 本标准由全国紧固件标准化技术委员会提出，并由机械电子工业部机械标准化研究所负责起草。
