【机械行业标准(JB)】平头环槽钉

本网站发布时间： 2024-07-02 03:03:58

JB/T6361.1-1992
现行
　点击下载此标准

基本信息

标准号：
JB/T 6361.1-1992
标准名称：
平头环槽钉
标准类别：
机械行业标准(JB)
英文名称：
Flat head ring groove nail
标准状态：
现行
发布日期：
1992-07-15
实施日期：
1993-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
624.98 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

采标情况：
neq DIN 68163 BS 1202-74

出版信息

出版社：
机械工业出版社
页数：
4页
标准价格：
8.0 元
出版日期：
1993-01-01

其他信息

起草单位：
机械电子工业部机械标准化研究所
提出单位：
全国紧固件标准化技术委员会
发布部门：
中华人民共和国机械电子工业部
相关标签：
平头环槽

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了直径规格为2.5~4mm的平头环槽钉。本标准适用于木结构联接用平头环槽钉。本标准的产品为商品紧固件品种，应优先选用。 JB/T 6361.1-1992 平头环槽钉 JB/T6361.1-1992

标准内容

部分标准内容：

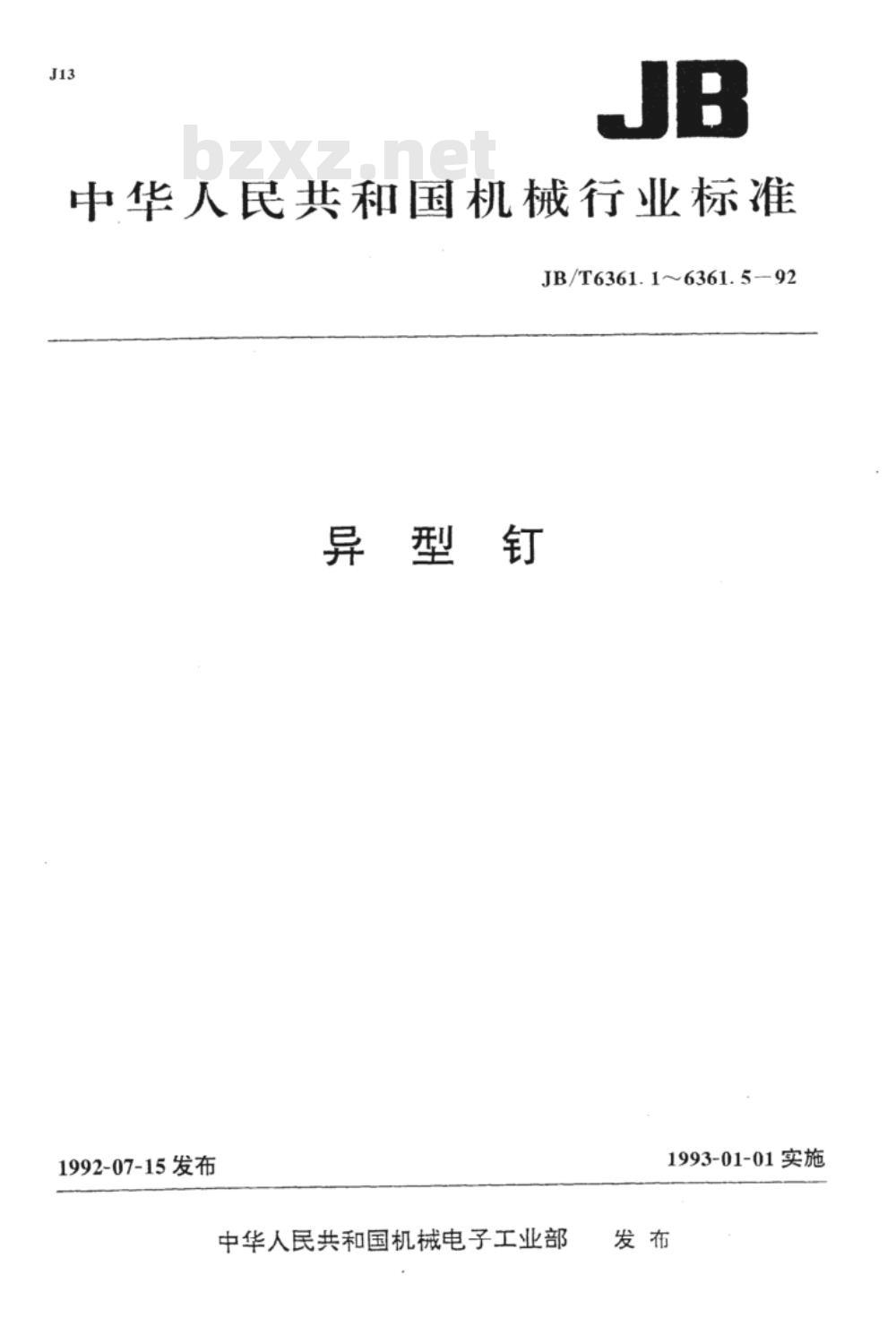

中华人民共和国机械行业标准 JB/T6361.1~6361.5-92 异型钉 1992-07-15发布 1993-01-01实施

本标准规定了直径规格为2.5~4mm的平头环槽钉，适用于木结构联接用的平头环槽钉。该标准的产品属于商品紧固件品种，应优先选用。

2. 引用标准：
- GB1237 紧固件的标记方法

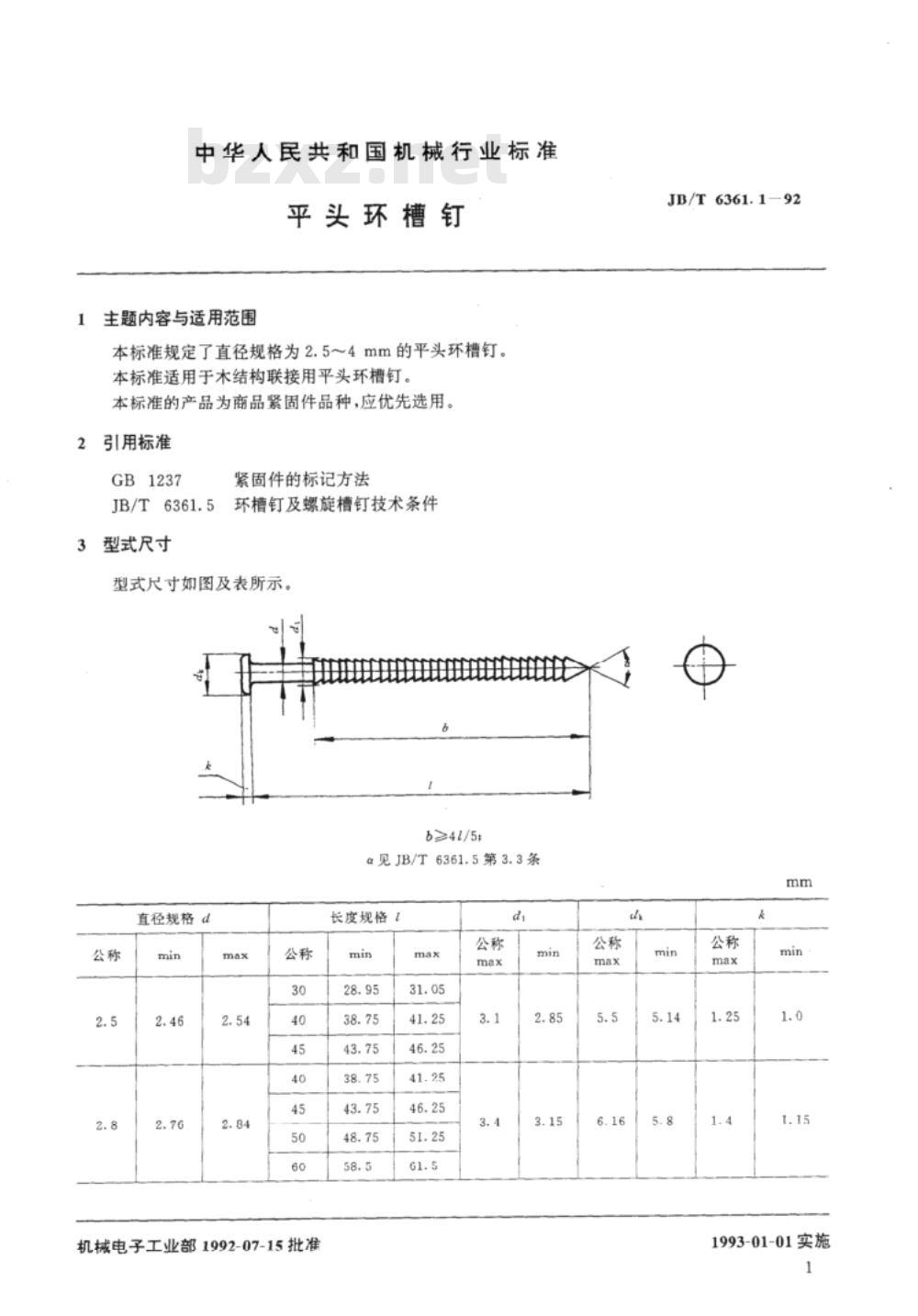

3. 型式尺寸：
型式尺寸如图及表所示，具体标准见JB/T6361.5第3.3条。各类钉的直径规格和长度规格按表格规定，详见下表：

| 直径规格d | 公称 | 最小值(min) | 最大值(max) |
| --- | --- | --- | --- |
| 2.5 | 2.46 | 2.54 |
| 2.8 | 2.76 | 2.84 |
| 3.0 | 2.85 | 3.15 |
| 3.5 | 3.45 | 3.55 |
| 4.0 | 3.95 | 4.05 |

4. 技术条件：
所有技术条件均按JB/T6361.5规定。

5. 标记：
5.1 标记方法按GB1237规定。
5.2 标记示例：
- d3.0mm，l=60mm，A型钉尖，材料为低碳钢，不经表面处理的平头环槽钉标记示例：环槽钉 JB/T6361.13×60。

6. 附加说明：
本标准由全国紧固件标准化技术委员会提出，并由机械电子工业部机械标准化研究所归口，负责起草。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

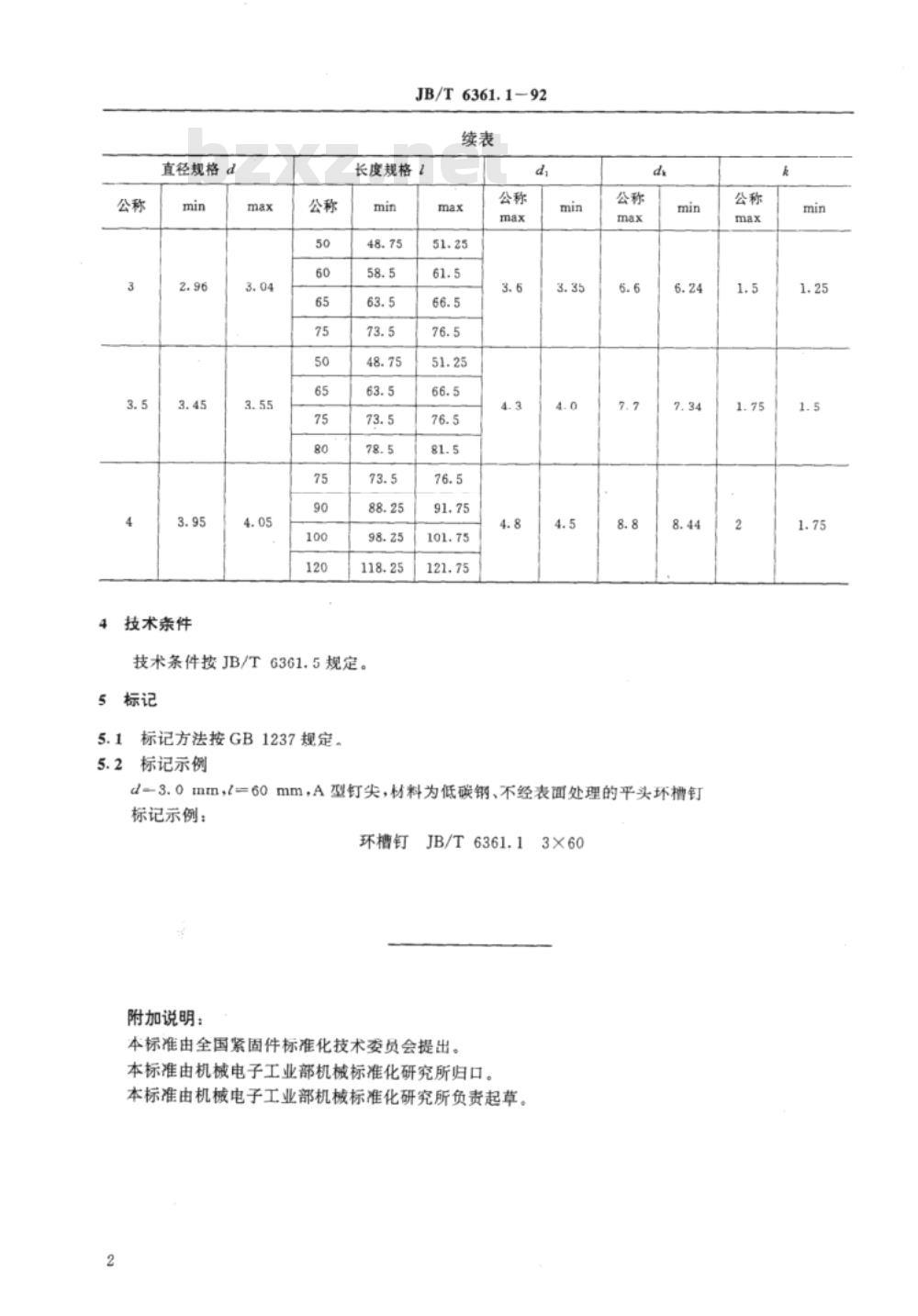

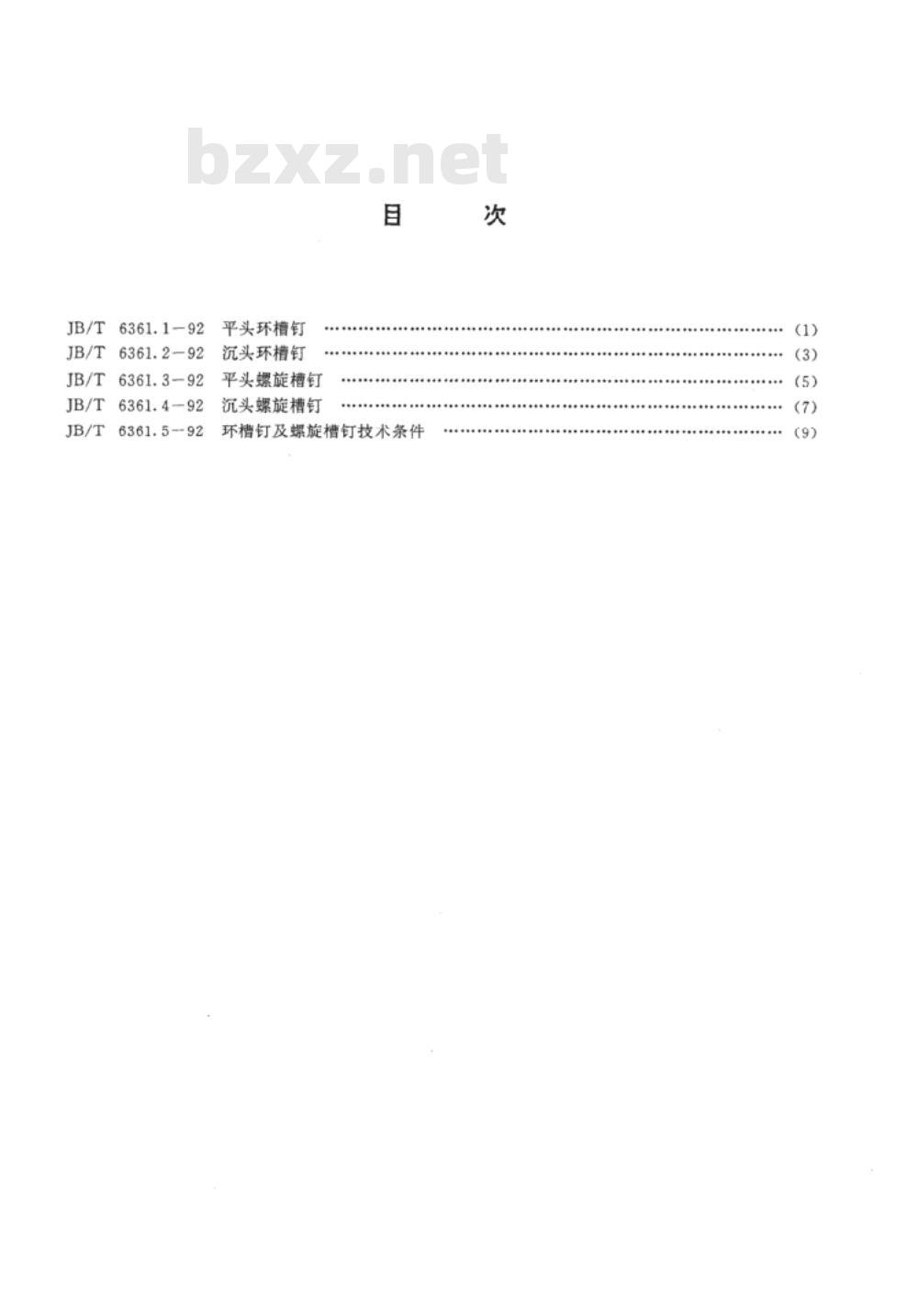

标准图片预览
