【机械行业标准(JB)】 滚齿机 系列型谱

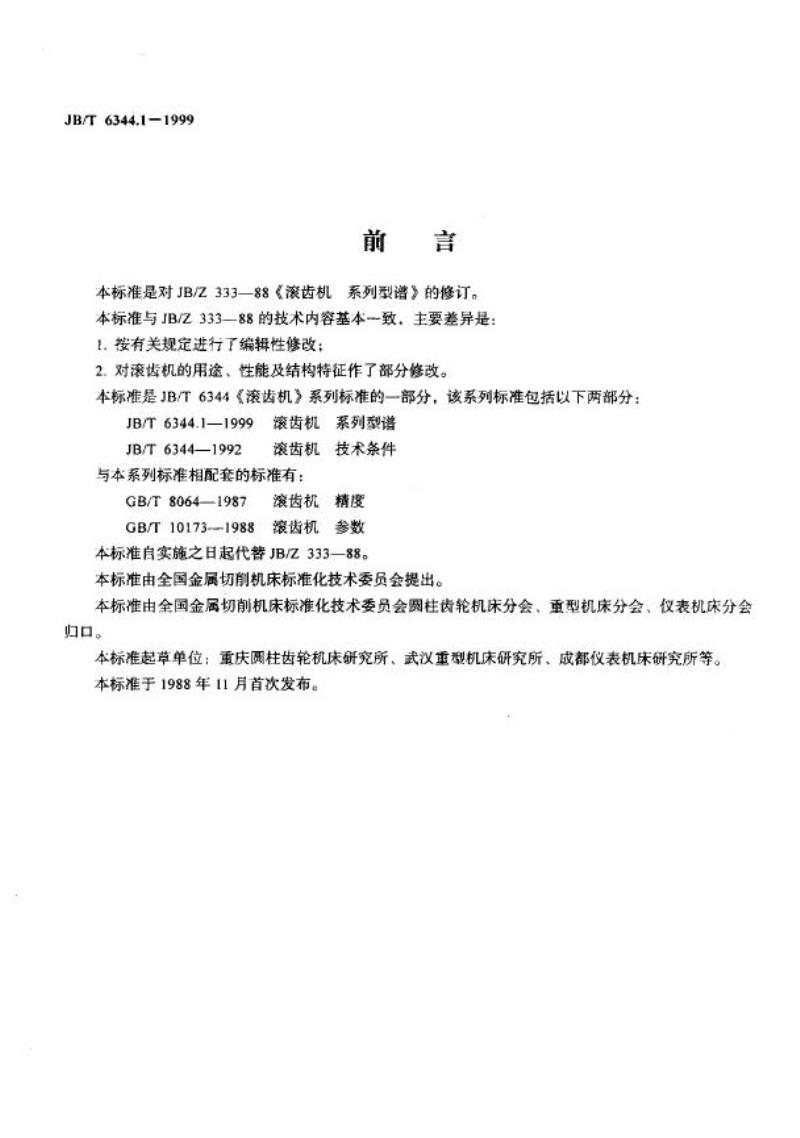

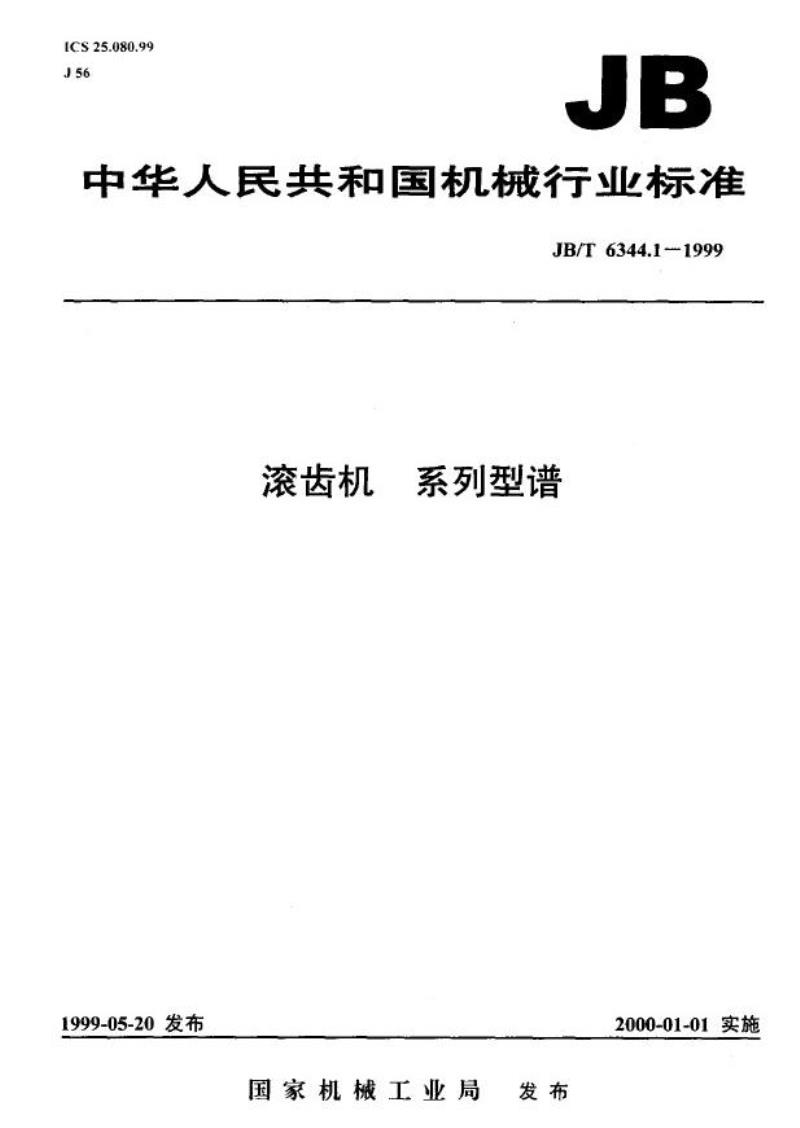

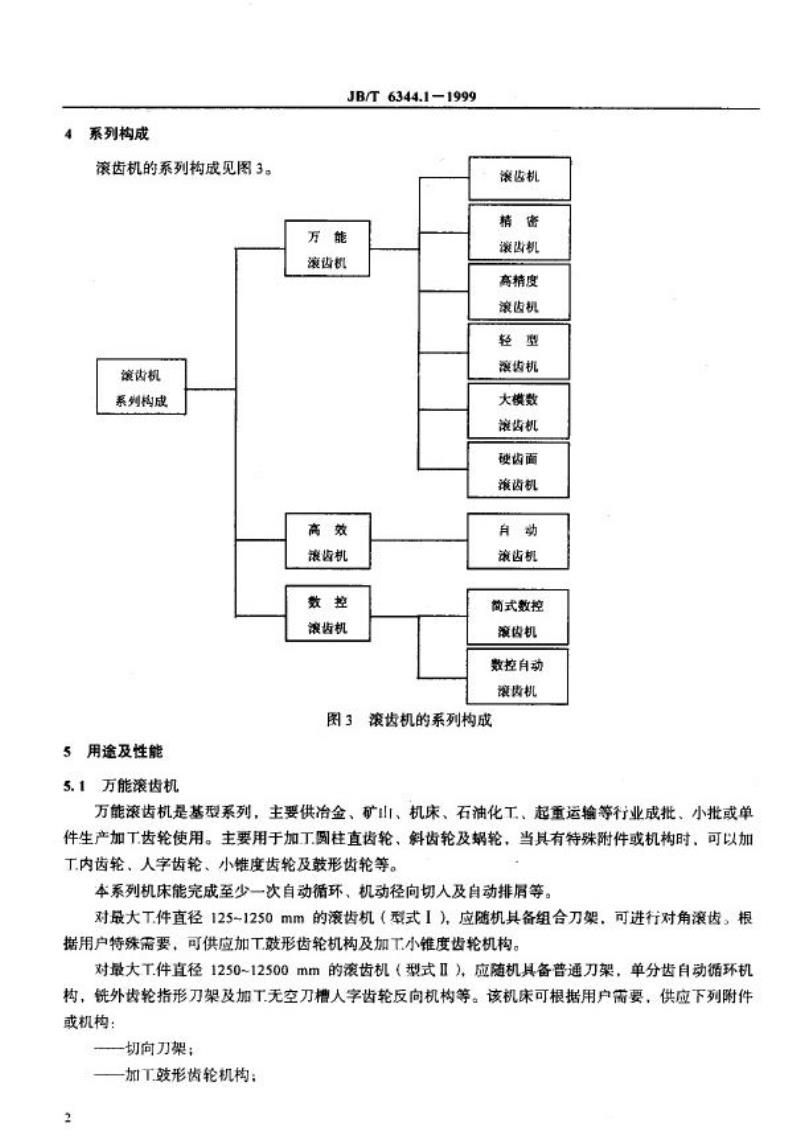

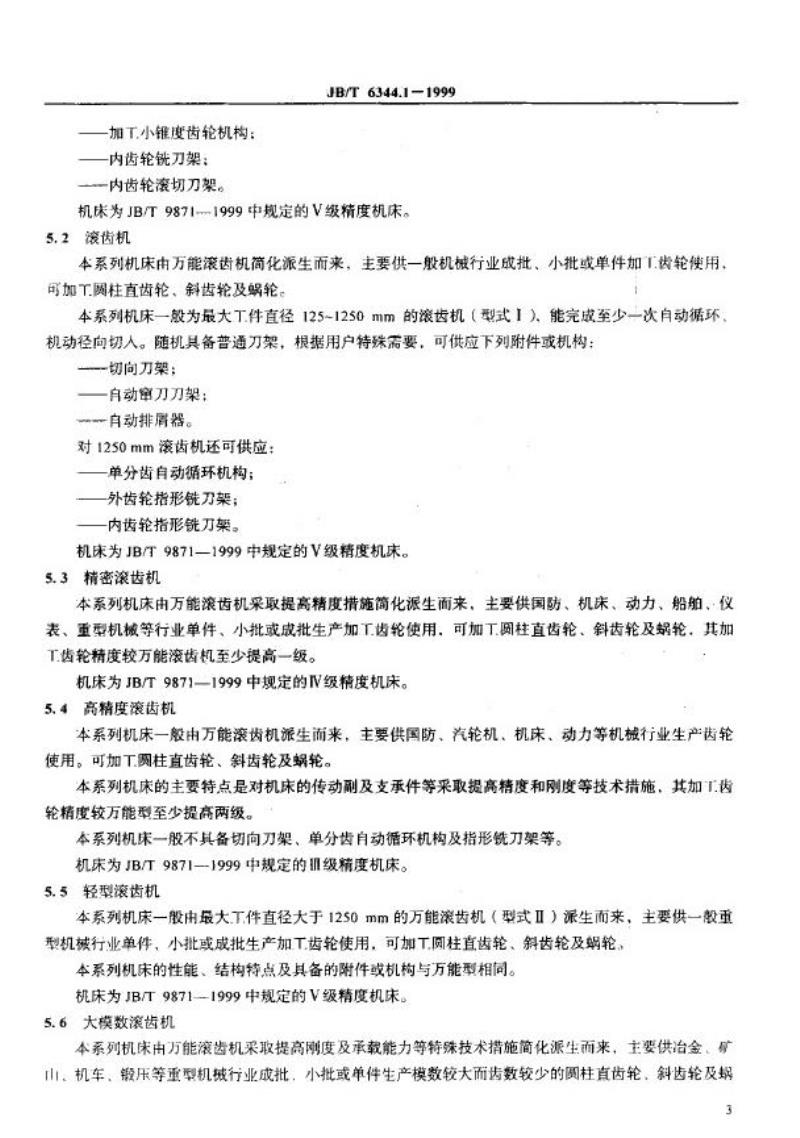

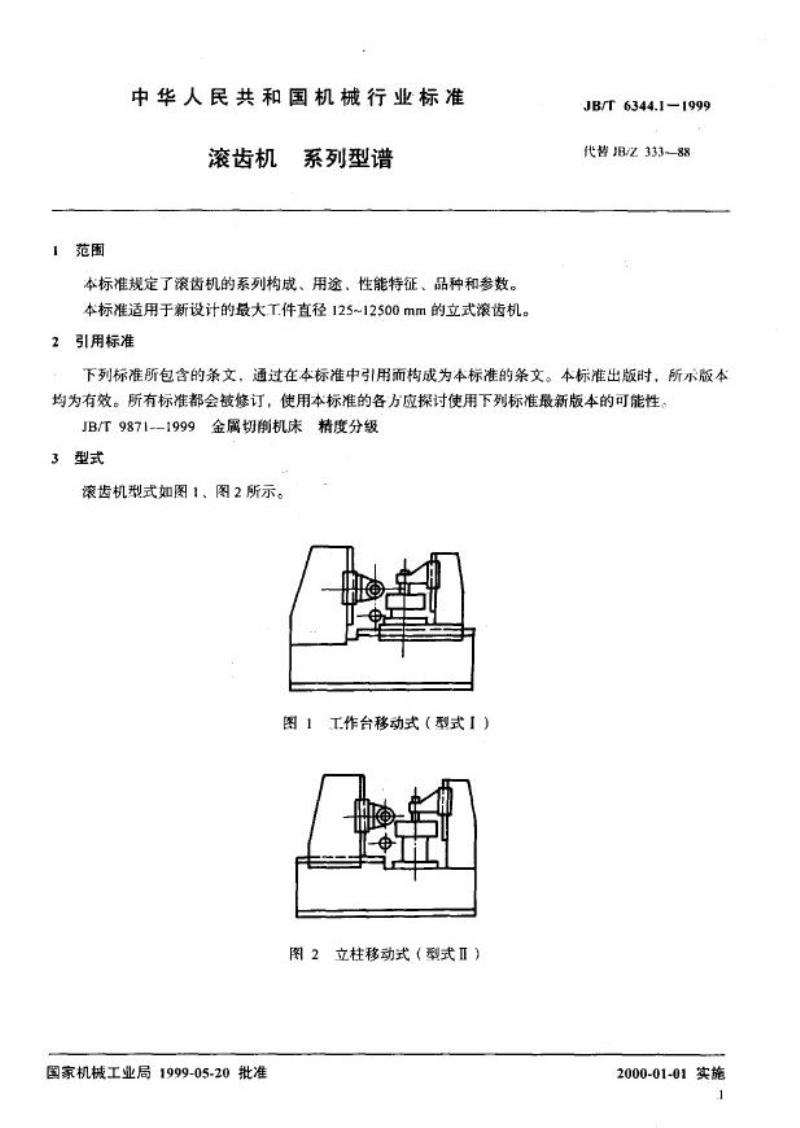

中华人民共和国机械行业标准 JB/T 6344.1-1999 滚齿机系列型谱 1999-05-20发布 2000-01-01实施 国家机械工业局发布 本标准是对JB/Z333—88《滚齿机系列型谱》的修订。修订主要对滚齿机的用途、性能及结构特征作了部分修改。标准与JB/Z333—88的技术内容基本一致，主要差异包括按有关规定进行了编辑性修改，调整了部分技术细节。 本标准是JB/T6344《滚齿机》系列标准的一部分，系列标准包括： - JB/T 6344.1—1999 - JB/T 6344—1992 - 滚齿机技术条件 与本系列标准相配套的标准包括： - GB/T 8064—1987 - GB/T 10173—1988 本标准自实施之日起代替JB/Z333—88。 1. 范围： 本标准规定了滚齿机的系列构成、用途、性能特征、品种和参数。适用于新设计的最大T件直径125~12500mm的立式滚齿机。 2. 引用标准： 本标准中引用了下列标准，这些标准均为有效版本，使用本标准时应考虑标准的最新版本： - JB/T 9871—1999 金属切削机床精度分级 3. 型式： 滚齿机的型式包括工作台移动式和立柱移动式两种类型，具体见图1、图2。 4. 系列构成： 滚齿机的系列构成见图3，涵盖了多个机型，包括万能滚齿机、高效滚齿机、数控滚齿机、精密滚齿机等。 5. 用途及性能： 5.1 万能滚齿机： 万能滚齿机是基型系列，适用于冶金、矿山、机床、石油化工、起重运输等行业的齿轮加工。可加工圆柱直齿轮、斜齿轮及蜗轮，支持内齿轮、蜗轮等特殊齿轮的加工。该机型可根据用户需求配备不同附件，适应各种加工需求。 5.2 滚齿机： 该系列机床由万能滚齿机简化派生而来，主要用于加工圆柱直齿轮、斜齿轮及蜗轮。可配置普通刀架、自动排屑器等附件。适用于一般机械行业的批量、小批或单件生产。 5.3 精密滚齿机： 精密滚齿机是在万能滚齿机的基础上采取提高精度的措施而派生的，主要用于国防、机床、动力、船舶等行业的齿轮加工，精度高于万能滚齿机。 5.4 高精度滚齿机： 高精度滚齿机主要用于国防、汽轮机、机床等行业，具有更高的精度和刚度，适用于高要求的齿轮加工。
