【机械行业标准(JB)】 交流传动钢绳芯带式输送机电控设备 试验方法

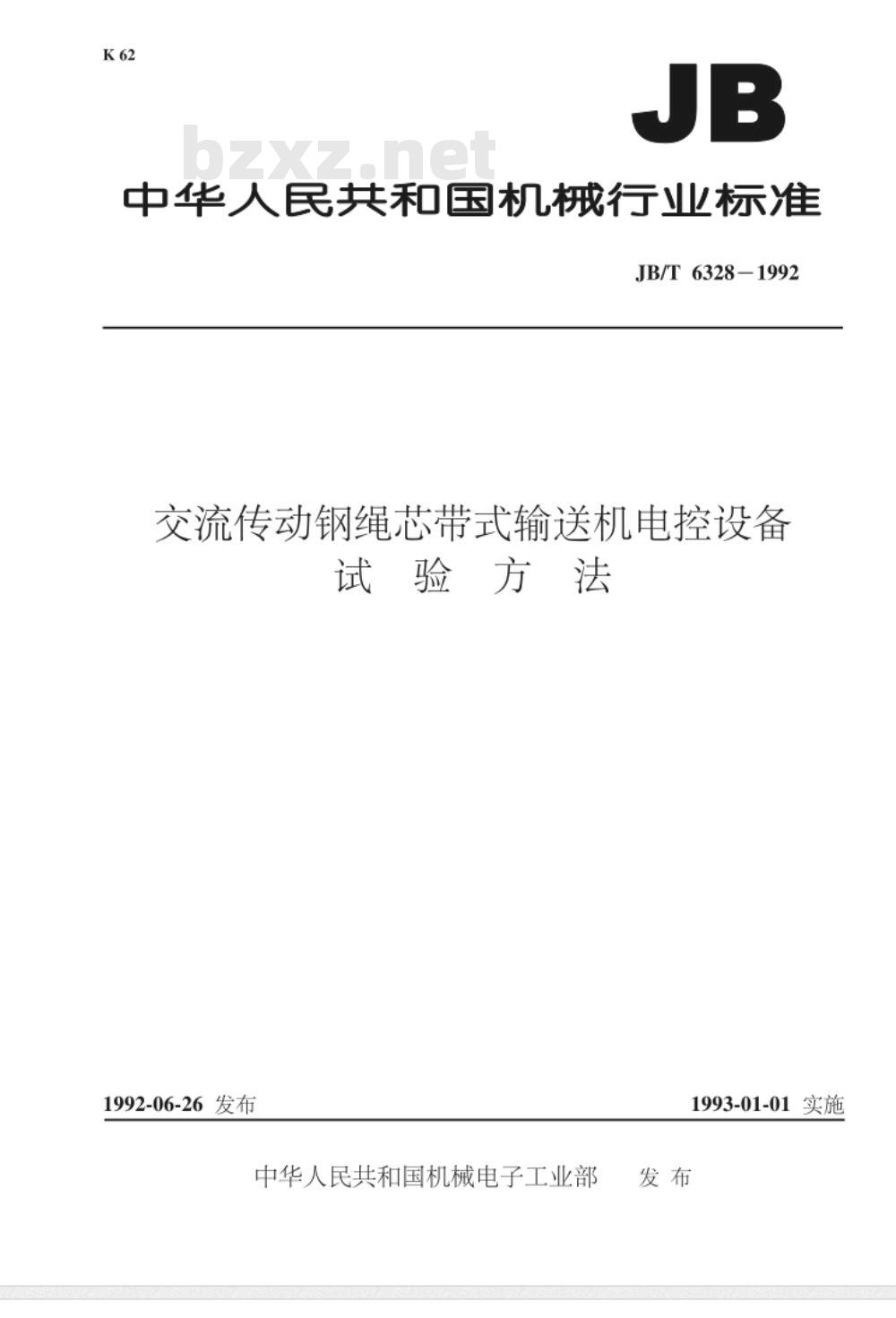

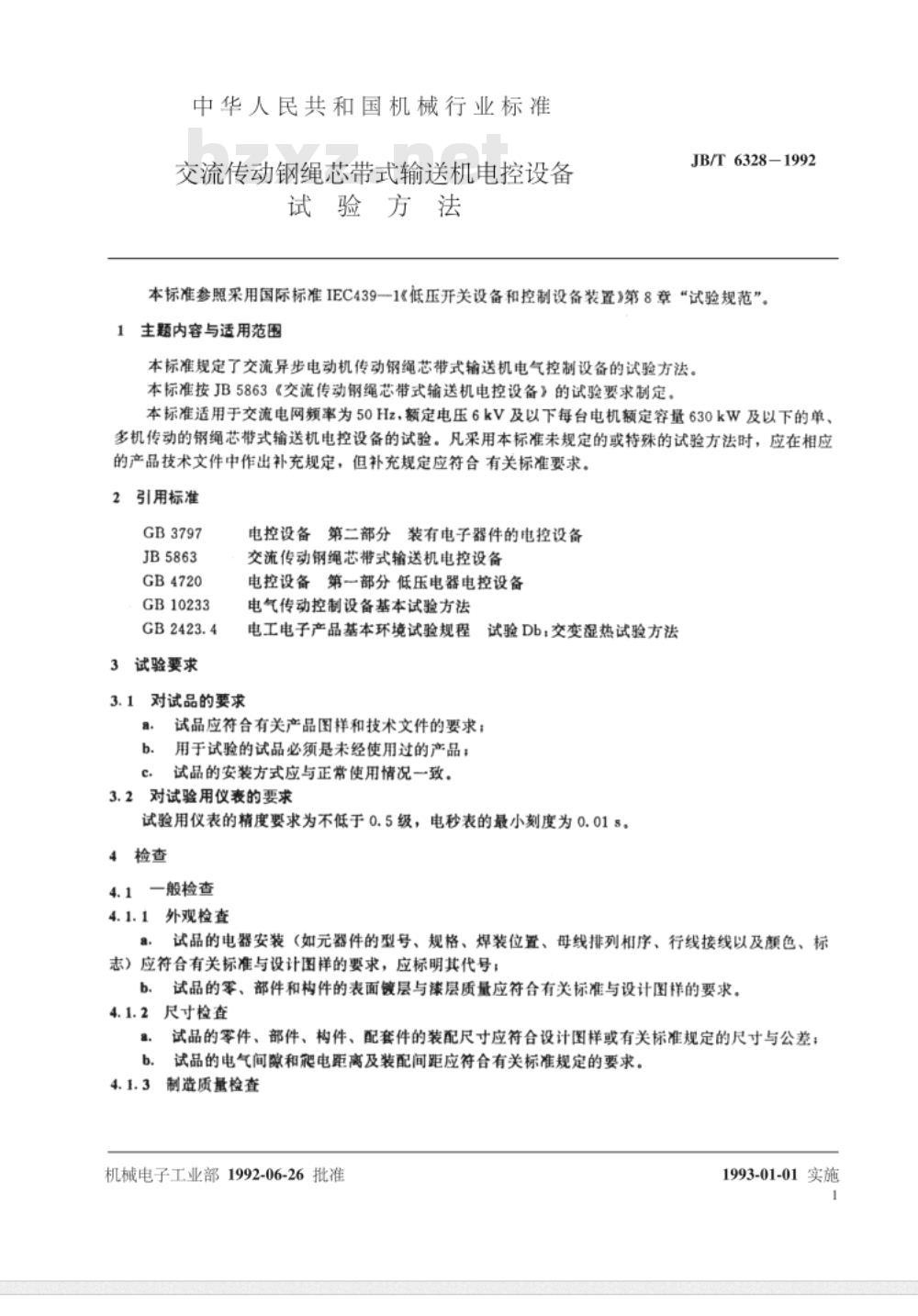

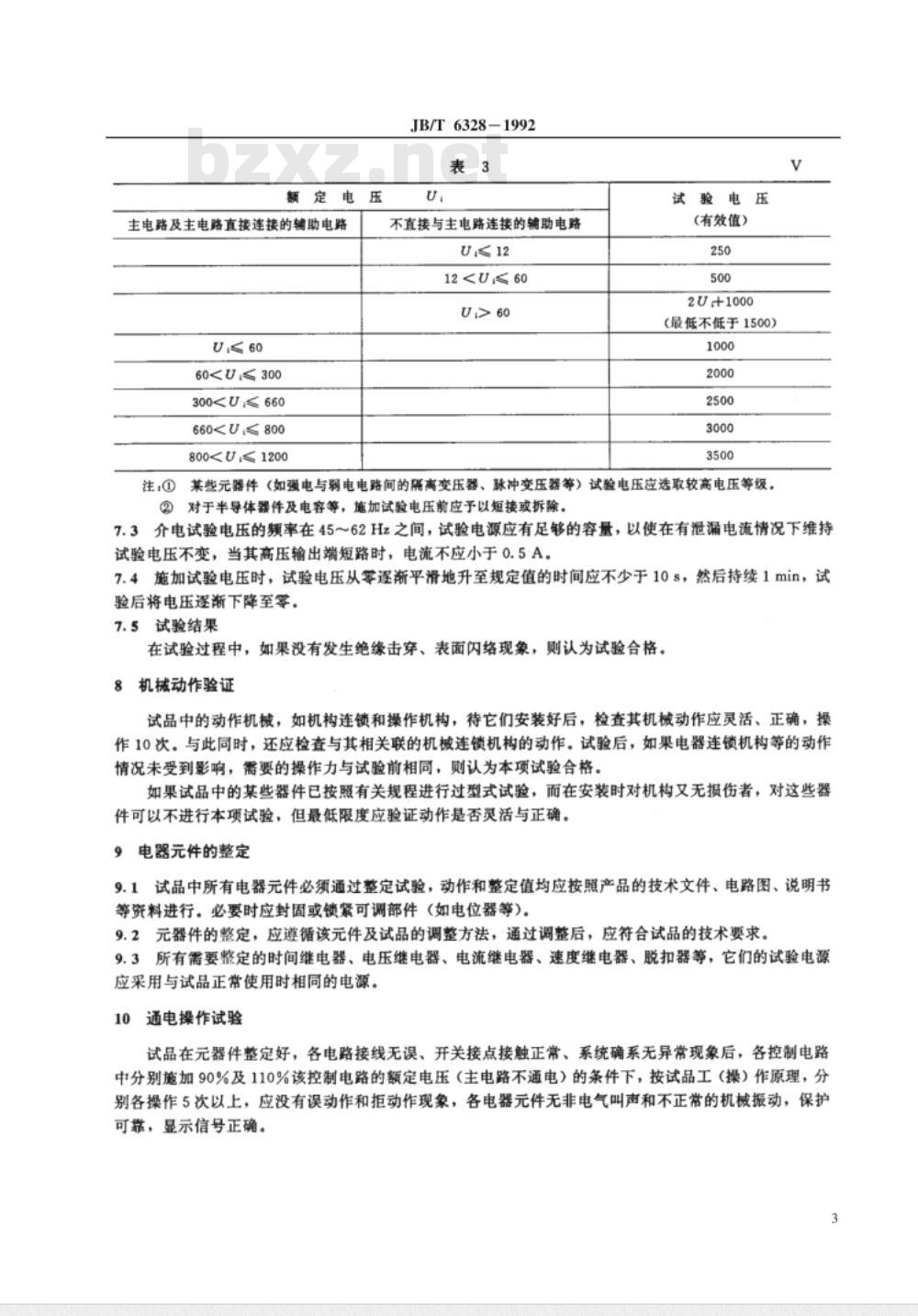

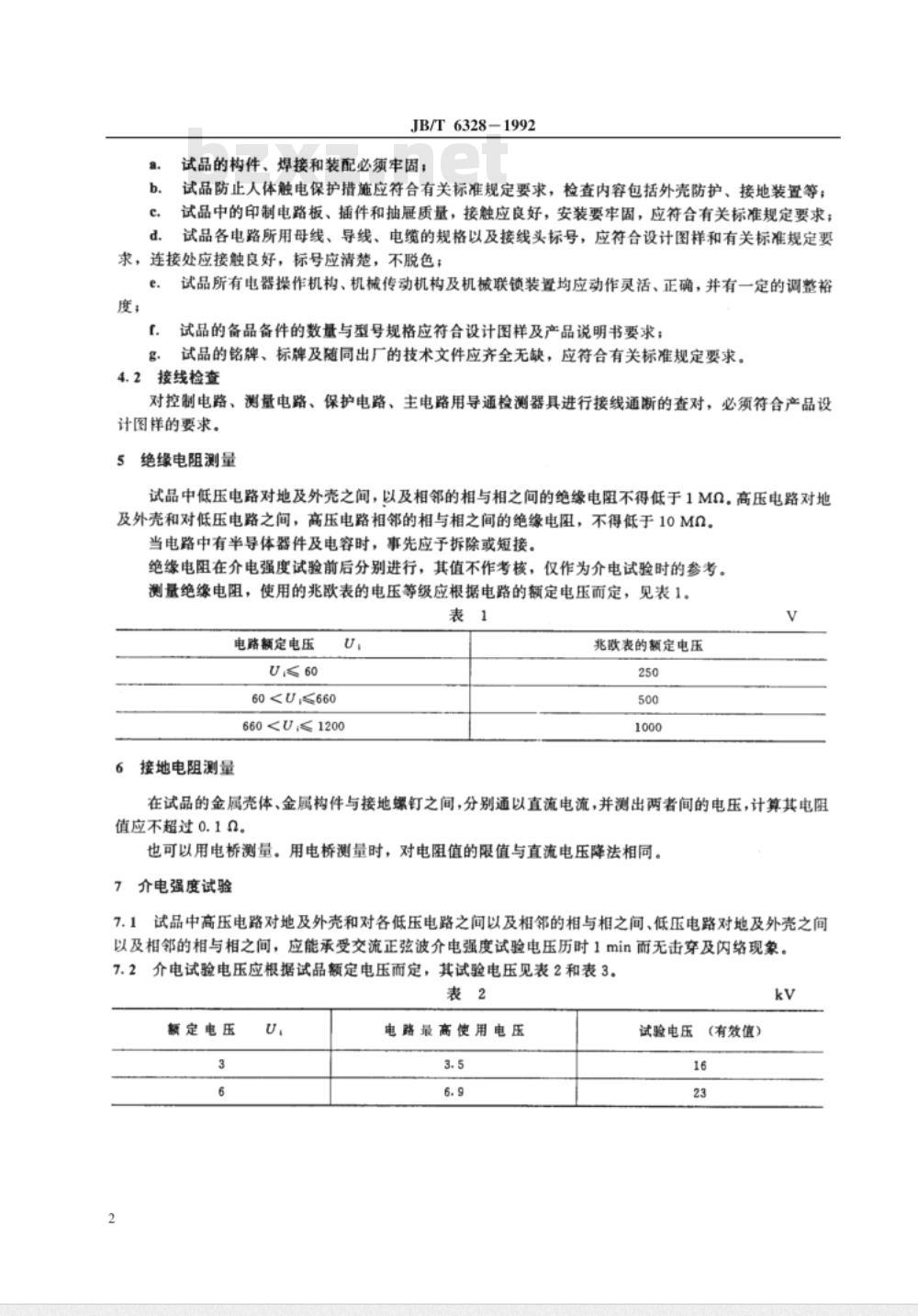

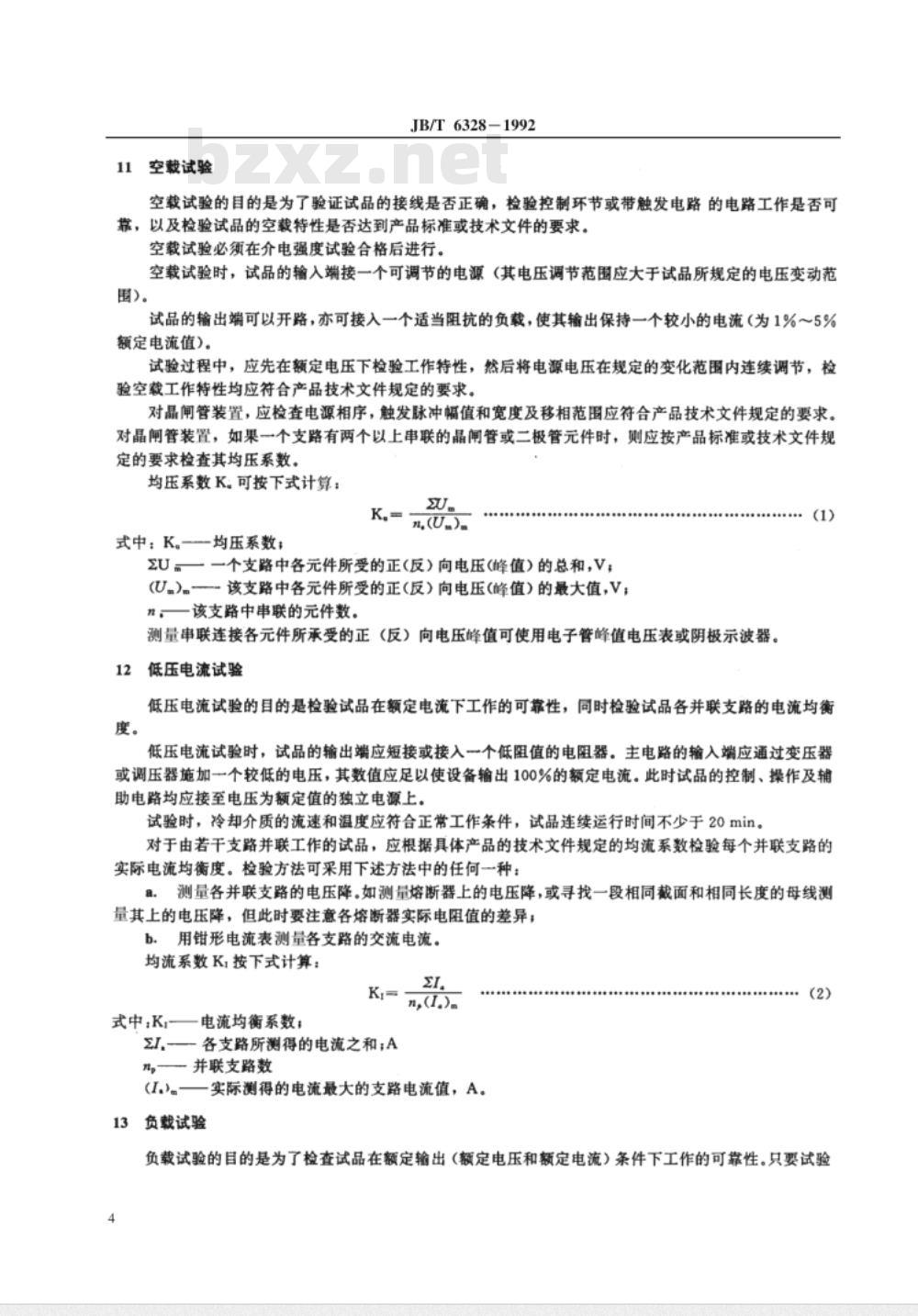

中华人民共和国机械行业标准 交流传动钢绳芯带式输送机电控设备试验方法 JB/T 6328-1992 1992-06-26发布 中华人民共和国机械电子工业部1993-01-01实施 本标准参照采用国际标准IEC439-1《低压开关设备和控制设备装置》第8章“试验规范”。 主题内容与适用范围 本标准规定了交流异步电动机传动钢绳芯带式输送机电气控制设备的试验方法。本标准按JB5863《交流传动钢绳芯带式输送机电控设备》的试验要求制定。本标准适用于交流电网频率为50Hz，额定电压6kV及以下，每台电机额定容量630kW及以下的单、多机传动的钢绳芯带式输送机电控设备的试验。凡采用本标准未规定的或特殊的试验方法时，应在相应的产品技术文件中作出补充规定，但补充规定应符合有关标准要求。 2. 引用标准 GB3797 JB5863 GB4720 GB10233 GB2423.4 试验要求 3.1 试品应符合有关产品图样和技术文件的要求； 3.2 对试验用仪表的要求：试验用仪表的精度要求为不低于0.5级，电秒表的最小刻度为0.01s。 4. 检查 4.1 外观检查 试品的电器安装（如元器件的型号、规格、焊装位置、母线排列相序、行线接线以及颜色、标志）应符合有关标准与设计图样的要求，应标明其代号；试品的零、部件和构件的表面镀层与漆层质量应符合有关标准与设计图样的要求。 4.2 尺寸检查 试品的零件、部件、构件、配套件的装配尺寸应符合设计图样或有关标准规定的尺寸与公差；试品的电气间隙和爬电距离及装配间距应符合有关标准规定的要求。 4.3 制造质量检查 试品的构件、焊接和装配必须牢固；试品防止人体触电保护措施应符合有关标准规定要求，检查内容包括外壳防护、接地装置等；试品中的印制电路板、插件和抽屉质量，接触应良好，安装要牢固，应符合有关标准规定要求；试品各电路所用母线、导线、电缆的规格以及接线头标号，应符合设计图样和有关标准规定要求，连接处应接触良好，标号应清楚，不脱色；试品所有电器操作机构、机械传动机构及机械联锁装置均应动作灵活、正确，并有一定的调整裕度；试品的备品备件的数量与型号规格应符合设计图样及产品说明书要求；试品的铭牌、标牌及随同出厂的技术文件应齐全无缺，应符合有关标准规定要求。 4.4 接线检查 对控制电路、测量电路、保护电路、主电路用导通检测器具进行接线通断的查对，必须符合产品设计图样的要求。 5. 绝缘电阻测量 试品中低压电路对地及外壳之间，以及相邻的相与相之间的绝缘电阻不得低于1MΩ。高压电路对地及外壳和对低压电路之间，高压电路相邻的相与相之间的绝缘电阻，不得低于10MΩ。测量绝缘电阻时，使用的兆欧表的电压等级应根据电路的额定电压而定。 6. 接地电阻测量 在试品的金属壳体、金属构件与接地螺钉之间，分别通以直流电流，并测出两者间的电压，计算其电阻值应不超过0.1Ω。 7. 介电强度试验 7.1 试品中高压电路对地及外壳和对各低压电路之间以及相邻的相与相之间、低压电路对地及外壳之间以及相邻的相与相之间，应能承受交流正弦波介电强度试验电压历时1分钟而无击穿及闪络现象。 7.2 介电试验电压应根据试品额定电压而定，其试验电压见表2和表3。 表2 额定电压 U≤60 60U≤300 300U≤660 660U≤800 800
