【机械行业标准(JB)】 火花塞阻尼接线帽 技术条件

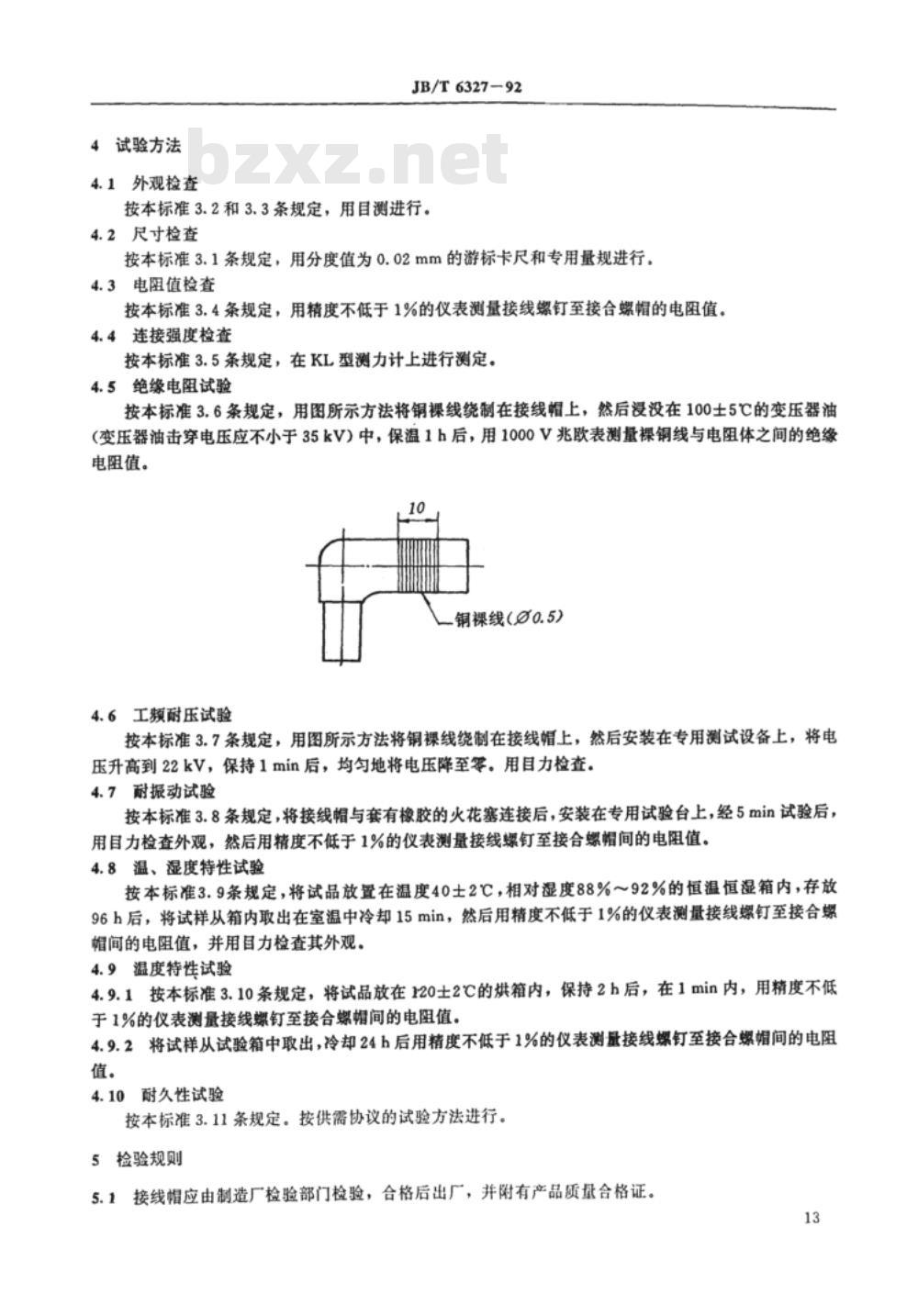

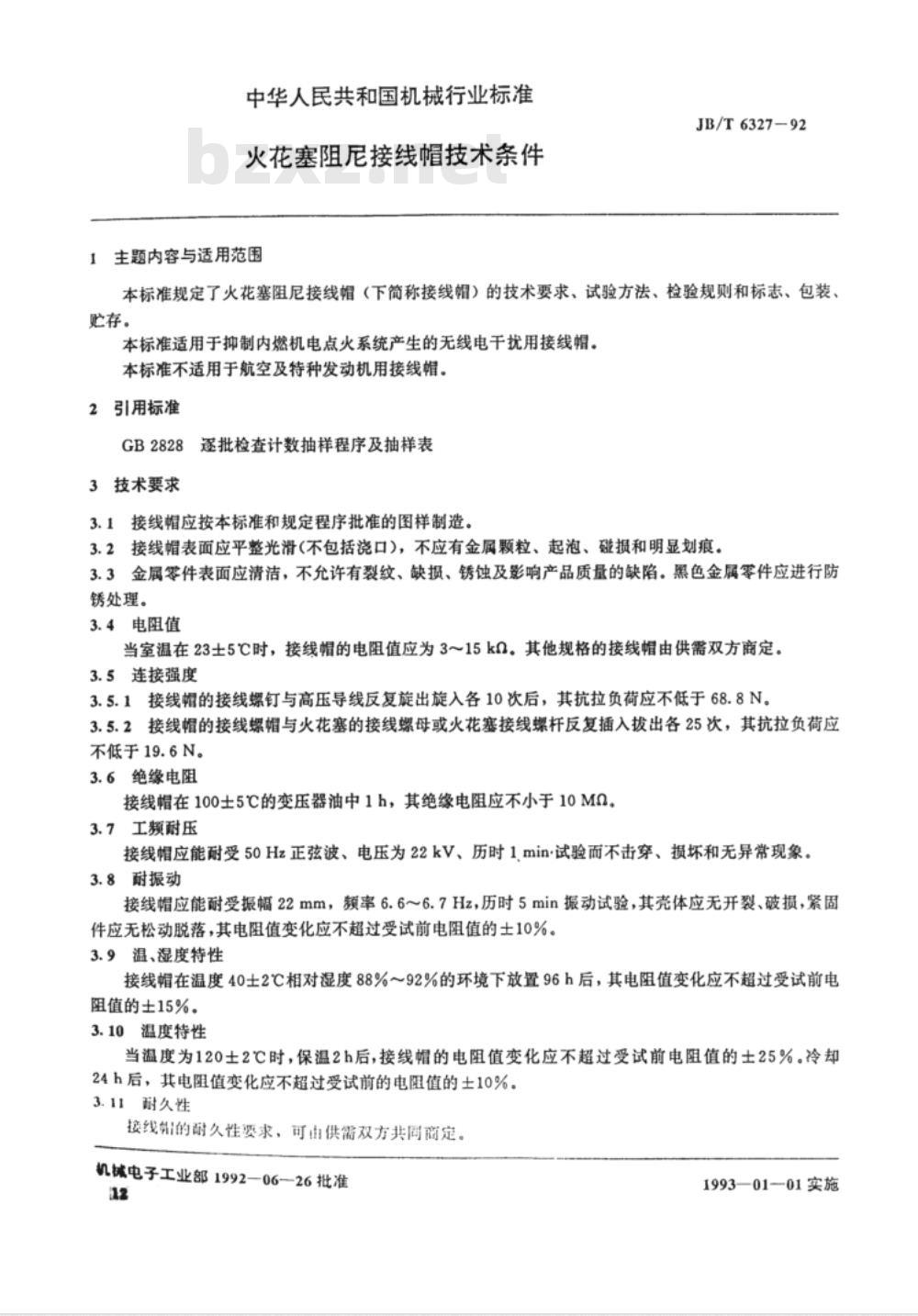

中华人民共和国机械行业标准 电热塞、火花塞标准 火花塞阻尼接线帽技术条件 1. 主题内容与适用范围 本标准规定了火花塞阻尼接线帽（以下简称接线帽）的技术要求、试验方法、检验规则和标志、包装、贮存。接线帽用于抑制内燃机电点火系统产生的无线电干扰，不适用于航空及特种发动机用接线帽。 2. 引用标准 GB2828 逐批检查计数抽样程序及抽样表。 3. 技术要求 3.1 接线帽应按本标准和规定程序批准的图样制造。 3.2 接线帽表面应平整光滑（不包括浇口），不应有金属颗粒、起泡、碰损和明显划痕。 3.3 金属零件表面应清洁，不允许有裂纹、缺损、锈蚀及影响产品质量的缺陷。黑色金属零件应进行防锈处理。 3.4 电阻值 当室温在23±5℃时，接线帽的电阻值应为315kΩ。其他规格的接线帽由供需双方商定。 3.5 连接强度 3.5.1 接线帽的接线螺钉与高压导线反复旋出旋入各10次后，其抗拉负荷应不低于68.8N。 3.5.2 接线帽的接线螺帽与火花塞的接线螺母或火花塞接线螺杆反复插入拔出各25次，其抗拉负荷应不低于19.6N。 3.6 绝缘电阻 接线帽在100±5℃的变压器油中1小时，其绝缘电阻应不小于10MΩ。 3.7 工频耐压 接线帽应能耐受50Hz正弦波、电压为22kV、历时1分钟的试验，而不击穿、损坏或出现异常现象。 3.8 耐振动 接线帽应能耐受振幅22mm，频率6.6~6.7Hz，历时5分钟振动试验，其壳体应无开裂、破损，紧固件应无松动脱落，其电阻值变化应不超过受试前电阻值的±10%。 3.9 温湿度特性 接线帽在温度40±2℃、相对湿度88%~92%的环境下放置96小时后，其电阻值变化应不超过受试前电阻值的±15%。 3.10 温度特性 当温度为120±2℃时，保温2小时后，接线帽的电阻值变化应不超过受试前电阻值的±25%。冷却24小时后，其电阻值变化应不超过受试前的电阻值的±10%。 3.11 耐久性 接线架的耐久性要求可由供需双方共同商定。 4. 试验方法 4.1 外观检查 按本标准3.2和3.3条规定，用目测进行。 4.2 尺寸检查 按本标准3.1条规定，用分度值为0.02mm的游标卡尺和专用量规进行。 4.3 电阻值检查 按本标准3.4条规定，用精度不低于1%的仪表测量接线螺钉至接合螺帽的电阻值。 4.4 连接强度检查 按本标准3.5条规定，在KL型测力计上进行测定。 4.5 绝缘电阻试验 按本标准3.6条规定，用图所示方法将铜裸线绕制在接线帽上，然后浸没在100±5℃的变压器油中，保温1小时后，用1000V兆欧表测量裸铜线与电阻体之间的绝缘电阻值。 4.6 工频耐压试验 按本标准3.7条规定，用图所示方法将铜裸线绕制在接线帽上，然后安装在专用测试设备上，将电压升高到22kV，保持1分钟后，均匀地将电压降至零。用目力检查。 4.7 耐振动试验 按本标准3.8条规定，将接线帽与套有橡胶的火花塞连接后，安装在专用试验台上，经5分钟试验后，用目力检查外观，然后用精度不低于1%的仪表测量接线螺钉至接合螺帽间的电阻值。 4.8 温湿度特性试验 按本标准3.9条规定，将试品放置在温度40±2℃、相对湿度88%~92%的恒温恒湿箱内，存放96小时后，测量接线螺钉至接合螺帽间的电阻值，并用目力检查其外观。 4.9 温度特性试验 4.9.1 按本标准3.10条规定，将试品放在120±2℃的烘箱内，保持2小时后，在1分钟内，用精度不低于1%的仪表测量接线螺钉至接合螺帽间的电阻值。 4.9.2 将试样从试验箱中取出，冷却24小时后，用精度不低于1%的仪表测量接线螺钉至接合螺帽间的电阻值。 4.10 耐久性试验 按本标准3.11条规定，按供需协议的试验方法进行。 5. 检验规则 5.1 接线帽应由制造厂检验部门检验，合格后出厂，并附有产品质量合格证。 5.2 接线帽的检验分为出厂检验和型式检验。 5.2.1 出厂检验 出厂检验分逐只检验和抽样检验。 5.2.1.1 逐只检验 接线帽应按表1规定项目逐只检验，如发现产品不符合表1中的任何一项要求，则该只接线帽为不合格。 5.2.1.2 抽样检验 抽样检验应在逐只检验合格后的产品中，按GB2828和表2规定随机抽取试样进行试验。接线帽应按批进行检验，每批为同一工艺制造的同一型号的接线帽。
