【机械行业标准(JB)】 环槽钉及螺旋槽钉 技术条件

中华人民共和国机械行业标准
JB/T 6361.5-1992
环槽钉及螺旋槽钉技术条件
1992-07-15发布
中华人民共和国机械电子工业部1993-01-01实施

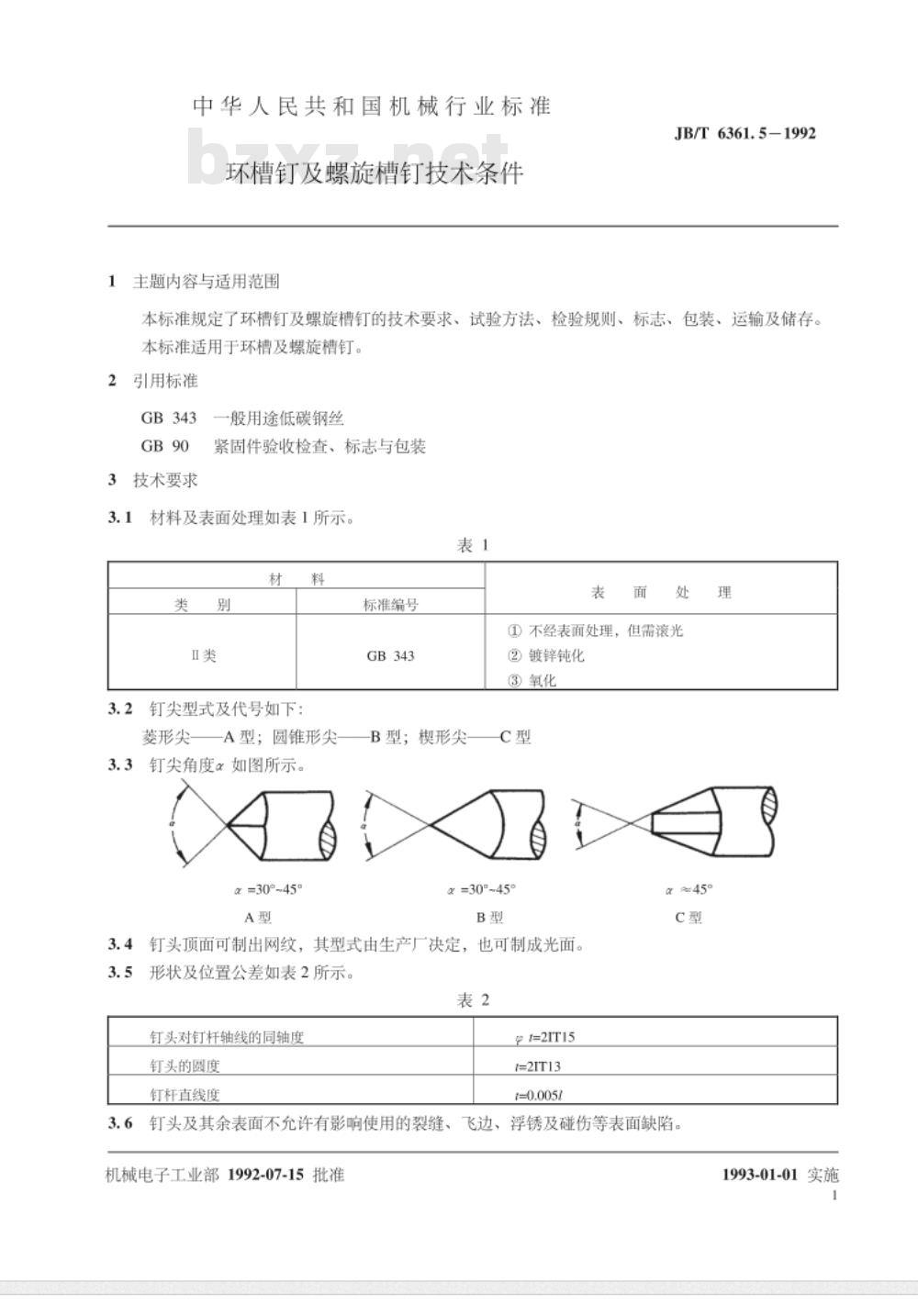

中华人民共和国机械行业标准
环槽钉及螺旋槽钉技术条件
主题内容与适用范围
JB/T6361.51992
本标准规定了环槽钉及螺旋槽钉的技术要求、试验方法、检验规则、标志、包装、运输及储存。本标准适用于环槽及螺旋槽钉。引用标准
技术要求
一般用途低碳钢丝
紧固件验收检查、标志与包装
材料及表面处理如表1所示。
3.2钉尖型式及代号如下：
菱形尖
-A型；圆锥形尖
3.3钉尖角度α如图所示。
α=30~45°
标准编号
B型；形尖
①不经表面处理，但需滚光
②镀锌钝化
③氧化
α=30°~45%
钉头顶面可制出网纹，其型式由生产厂决定，也可制成光面。3.4
3.5形状及位置公差如表2所示。表2
钉头对钉杆轴线的同轴度
钉头的圆度
钉杆直线度免费标准bzxz.net
@f=2IT15
T=2IT13
α45°
3.6钉头及其余表面不允许有影响使用的裂缝、飞边、浮锈及碰伤等表面缺陷。机械电子工业部1992-07-15批准1993-01-01实施

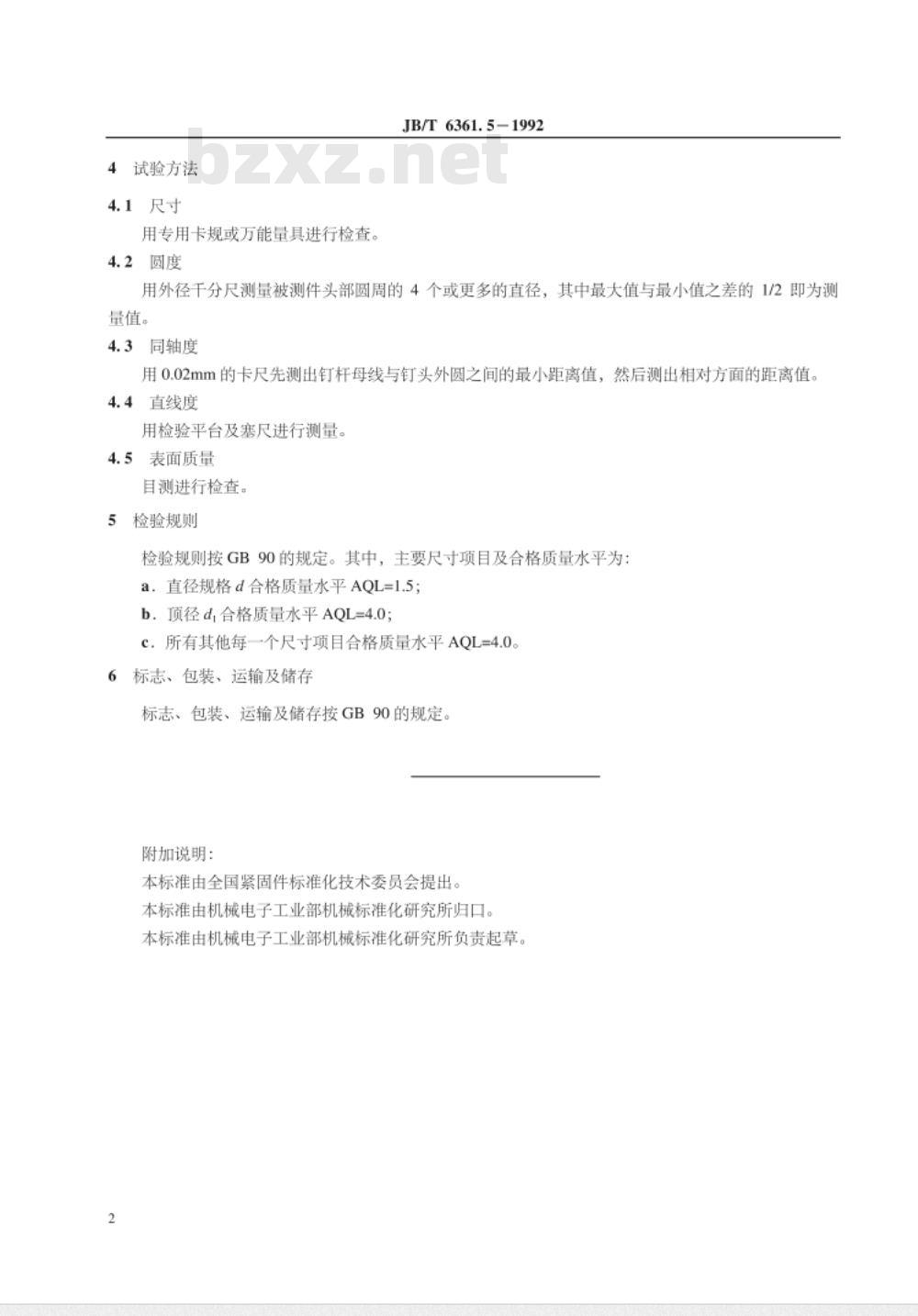

试验方法
4.1尺寸
用专用卡规或万能量具进行检查，圆度
JB/T 6361.51992
用外径千分尺测量被测件头部圆周的4个或更多的直径，其中最大值与最小值之差的1/2即为测量值。
同轴度
用0.02mm的卡尺先测出钉杆母线与钉头外圆之间的最小距离值，然后测出相对方面的距离值。4.4直线度
用检验平台及塞尺进行测量。
4.5表面质量
目测进行检查。
检验规则
检验规则按GB90的规定。其中，主要尺寸项目及合格质量水平为：a．直径规格d合格质量水平AQL=1.5；b顶径d,合格质量水平AQL=4.0；所有其他每一个尺寸项目合格质量水平AQL=4.0。c.
标志、包装、运输及储存
标志、包装、运输及储存按GB90的规定。附加说明：
本标准由全国紧固件标准化技术委员会提出。本标准由机械电子工业部机械标准化研究所归口。本标准由机械电子工业部机械标准化研究所负责起草。
