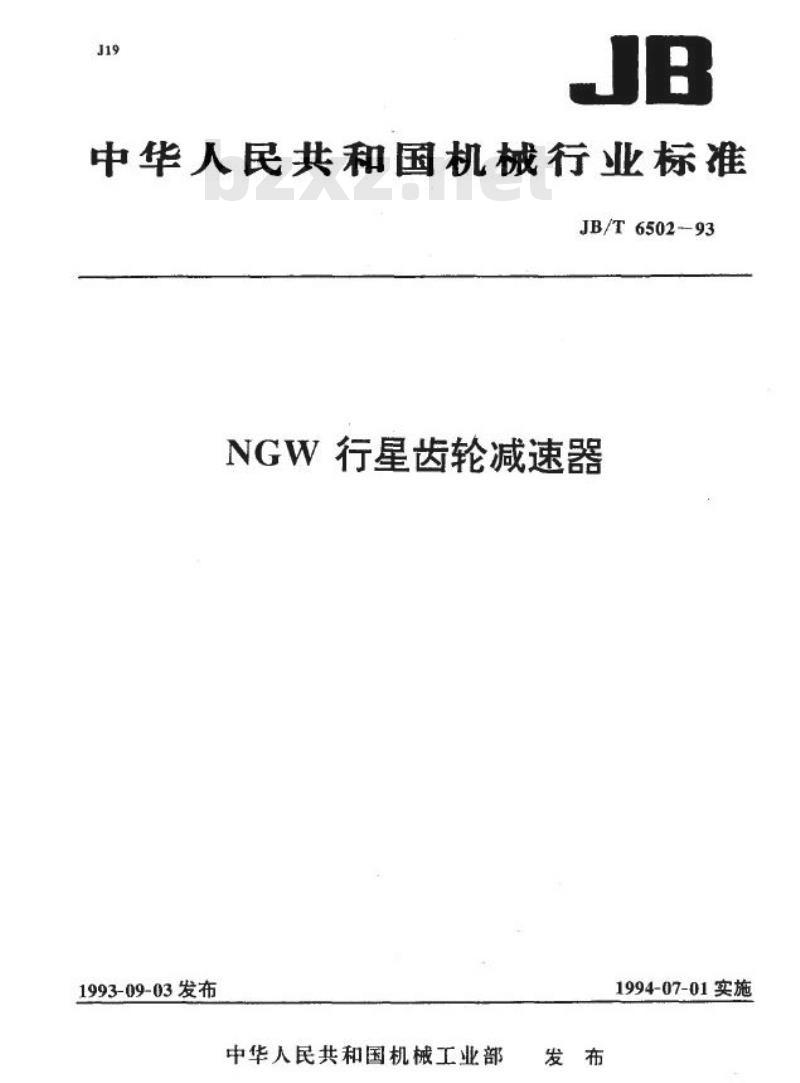

【机械行业标准(JB)】 NGW行星齿轮减速器

中华人民共和国机械行业标准
JB/T6502-93
NGW行星齿轮减速器
1993-09-03发布
中华人民共和国机械工业部
1994-07-01实施

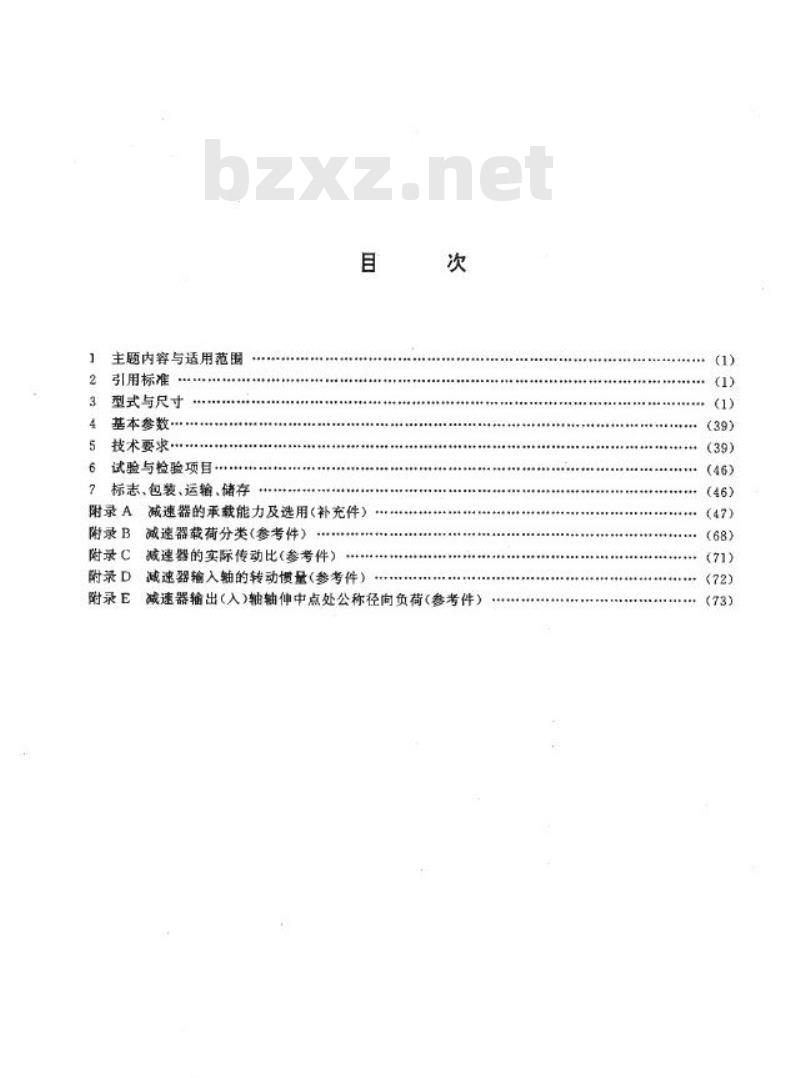

主题内容与适用范围
引用标准
型式与尺寸
基本参数
技术要求·
试验与检验项目.
标志、包装、运输、储存
附录A
附录B
附录C
附录D
附录E
减速器的承载能力及选用(补充件）减速器载荷分类(参考件）
减速器的实际传动比（参考件）减速器输入轴的转动惯量（参考件）次
减速器输出（入)轴轴伸中点处公称径向负荷（参考件）.+++.++.+
中华人民共和国机械行业标准

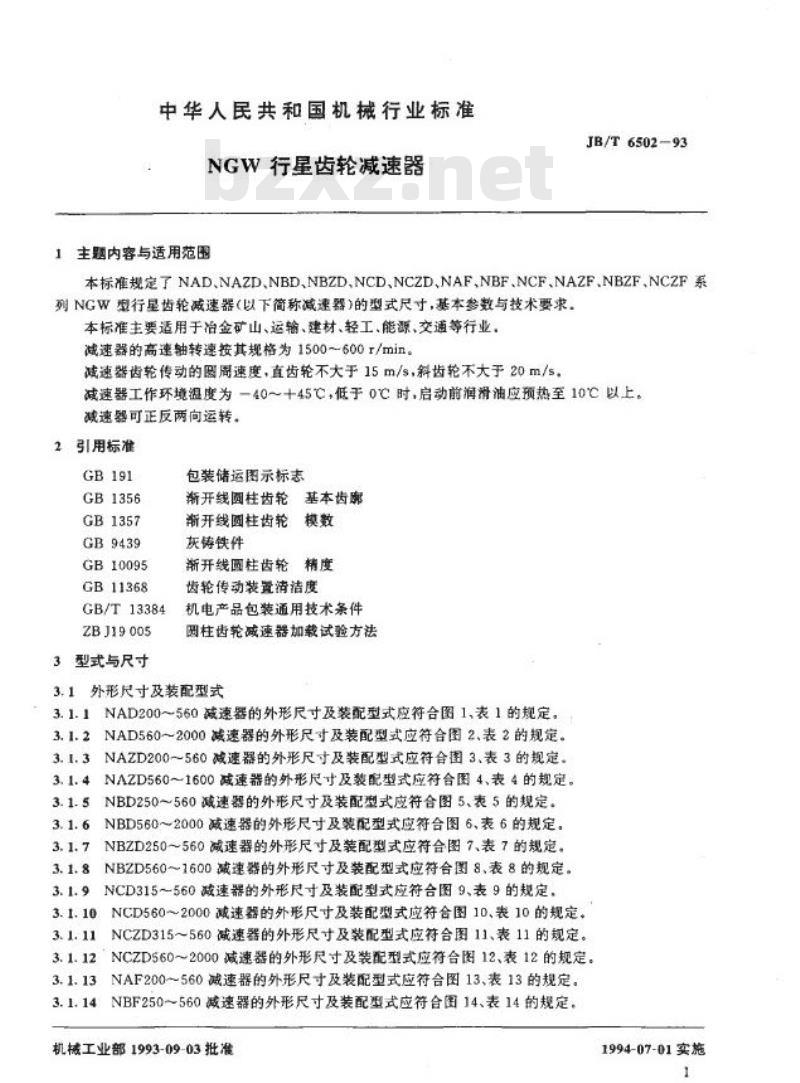

NGW行星齿轮减速器
1主题内容与适用范围
JB/T650293
本标准规定了NAD、NAZD、NBD、NBZD.NCD、NCZD、NAF、NBF、NCF、NAZF.NBZF、NCZF系列NGW型行星齿轮减速器（以下简称减速器)的型式尺寸，基本参数与技术要求。本标准主要适用于冶金矿山、运输、建材、轻工、能源、交通等行业。减速器的高速轴转速按其规格为1500～600r/min。减速器齿轮传动的圆周速度，直齿轮不大于15m/s，斜齿轮不大于20m/s。减速器工作环境温度为一40十45℃，低于0℃时，启动前润滑油应预热至10℃以上。减速器可正反两向运转，
2引用标准
GB1356
GB1357
GB9439
GB10095
GB11368
GB/T13384
ZBJ19005
3型式与尺寸
包装储运图示标志
渐开线圆柱齿轮基本齿廊
渐开线圆柱齿轮
灰铸铁件
浙开线画柱齿轮精度
齿轮传动装置清洁度
机电产品包装通用技术条件
圆柱齿轮减速器加载试验方法
3.1外形尺寸及装配型式

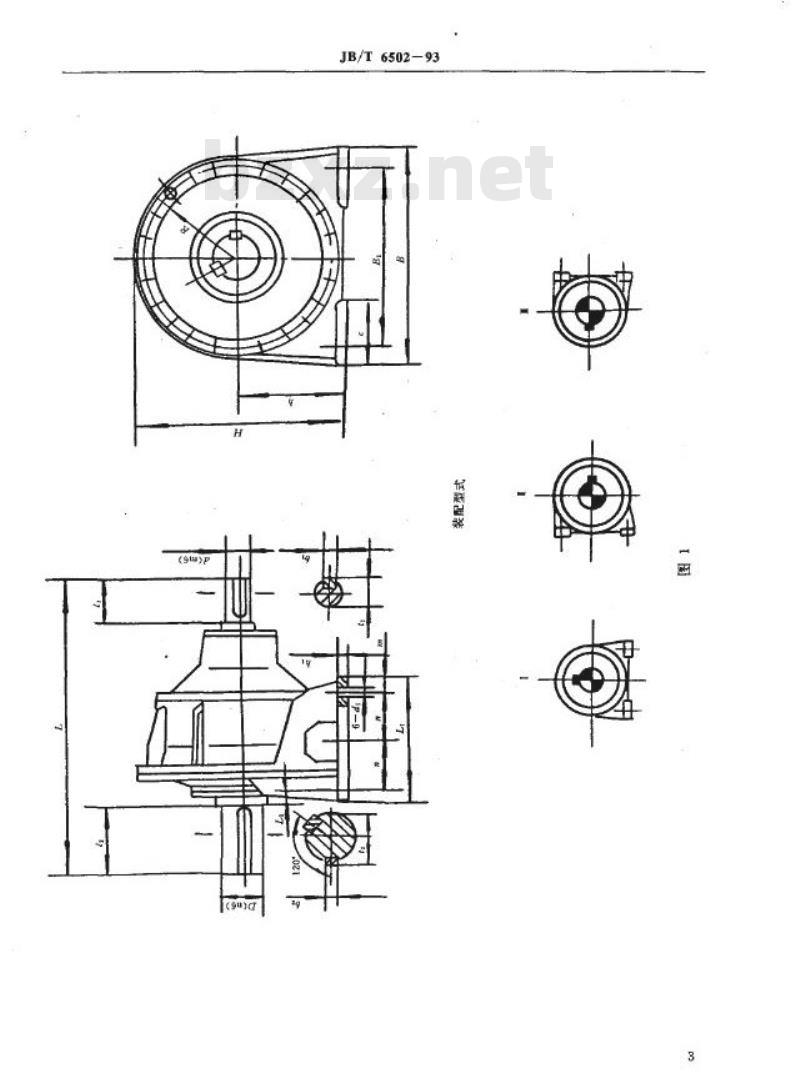

3.1.1NAD200～560减速器的外形尺寸及装配型式应符合图1、表1的规定。3.1.2NAD560～2000减速器的外形尺寸及装配型式应符合图2、表2的规定。3.1.3NAZD200～560减速器的外形尺寸及装配型式应符合图3、表3的规定。3.1.4NAZD560～1600减速器的外形尺寸及装配型式应符合图4、表4的规定。3.1.5NBD250~560减速器的外形尺寸及装配型式应符合图5、表5的规定。3.1.6NBD560~2000减速器的外形尺寸及装配型式应符合图6、表6的规定。3.1.7
NBZD250～560减速器的外形尺寸及装配型式应符合图7、表7的规定。NBZD560～1600减速器的外形尺寸及装配型式应符合图8、表8的规定。3.1.8
NCD315～560减速器的外形尺寸及装配型式应符合图9、表9的规定，NCD560～2000减速器的外形尺寸及装配型式应符合图10、表10的规定。NCZD315～560减速器的外形尺寸及装配型式应符合图11、表11的规定。3.1.12NCZD560～2000减速器的外形尺寸及装配型式应符合图12、表12的规定。3.1.13下载标准就来标准下载网
NAF200～560减速器的外形尺寸及装配型式应符合图13、表13的规定。3.1.14
NBF250～560减速器的外形尺寸及装配型式应符合图14、表14的规定。机械工业部1993-09-03批准
1994-07-01实施
JB/T 6502--93

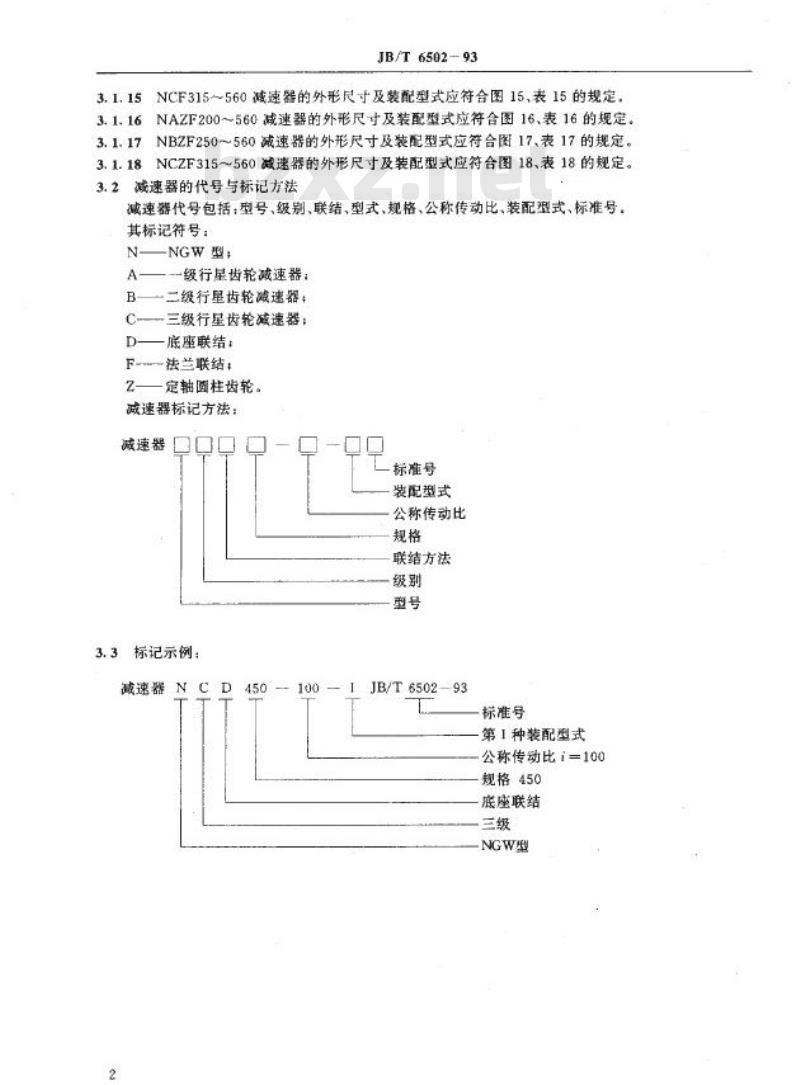

NCF315～560减速器的外形尺寸及装配型式应符合图15，表15的规定，3.1.15
NAZF200～560减速器的外形尺寸及装配型式应符合图16、表16的规定。3.1.17NBZF250～560减速器的外形尺寸及装配型式应符合图17、表17的规定。3.1.18NCZF315~560减速器的外形尺寸及装配型式应符合图18、表18的规定。3.2减速器的代号与标记方法
减速器代号包括型号、级别、联结、型式、规格、公称传动比、装配型式、标准号。其标记符号：
NGW型：
一级行星齿轮减速器：
一二级行星齿轮减速器：
~三级行星齿轮减速器；
底座联结：
F法兰联结
一定轴柱齿轮。
减速器标记方法：
减速器
标准号
装配型式
公称传动比
联结方法
3.3标记示例：
减速器N
JB/T6502—93
标准号
第1种装配型式
公称传动比i=100
规格450
底座联结
NGW型
JB/T650293
JB/T650293
6269g~
56895-
0086~g9
STEOVN
GRECIVN
JB/T 6S02-93
6502-93
001001
029869
00T86~6*9
028269
6--9 9
0091AVN
OZYIVN
COOINN
JB/T 6502-93
