【机械行业标准(JB)】 烟道式余热锅炉 通用技术条件

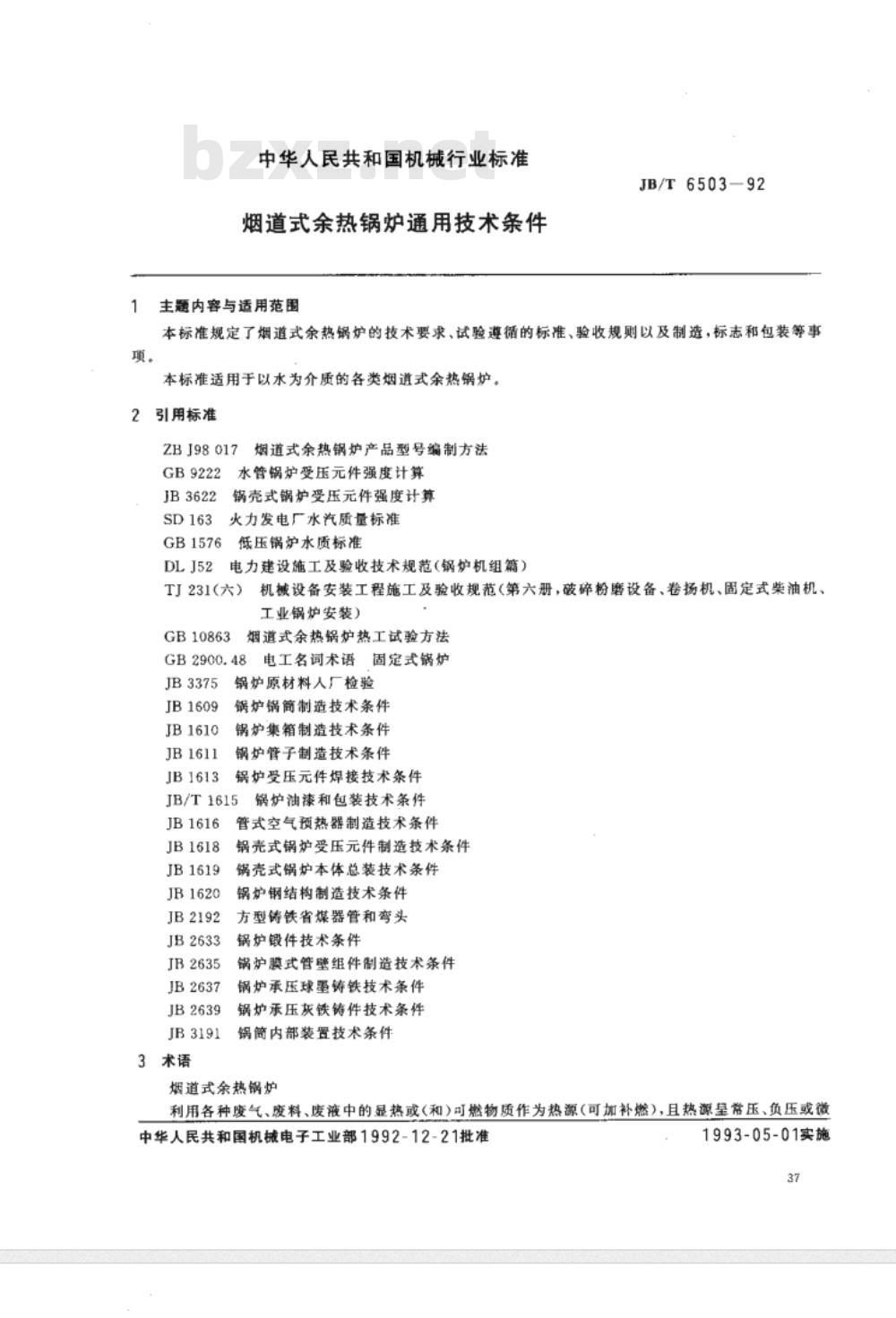

中华人民共和国机械行业标准 烟道式余热锅炉通用技术条件 JB/T6503—92 1 主题内容与适用范围 本标准规定了烟道式余热锅炉的技术要求、试验遵循的标准、验收规则以及制造、标志和包装等内容。本标准适用于以水为介质的各类烟道式余热锅炉。 2 引用标准 烟道式余热锅炉产品型号编制方法 ZBJ98017 水管锅炉受压元件强度计算 GB9222 JB3622 SD163 GB1576 DLJ52 锅壳式锅炉受压元件强度计算 火力发电厂水汽质量标准 低压锅炉水质标准 电力建设施工及验收技术规范（锅炉机组篇）TJ231(六) GB10863 机械设备安装工程施工及验收规范（第六册，破碎粉磨设备、卷扬机、固定式柴油机、工业锅炉安装） 烟道式余热锅炉热工试验方法 GB2900.48 JB3375 JB1609 JB1610 JB1611 JB1613 电工名词术语固定式锅炉 锅炉原材料人厂检验 锅炉锅简制造技术条件 锅炉集箱制造技术条件 钢炉管子制造技术条件 锅炉受压元件焊接技术条件 JB/T1615 JB1616 JB1618 JB1619 JB1620 JB2192 JB2633 JB2635 JB2637 JB2639 JB3191 3 术语 锅炉油漆和包装技术条件 管式空气预热器制造技术条件 锅壳式锅炉受压元件制造技术条件 锅壳式锅炉本体总装技术条件 锅炉钢结构制造技术条件 方型铸铁省煤器管和弯头 锅炉锻件技术条件 锅炉膜式管壁组件制造技术条件 锅炉承压球墨铸铁技术条件 锅炉承压灰铁铸件技术条件 锅筒内部装置技术条件 4 技术要求 4.1 烟道式余热锅炉（以下简称锅炉）的设计、制造、安装、使用、检验、修理、改造必须符合《蒸汽锅炉安全技术监察规程》或《热水锅炉安全技术监察规程》。 4.2 锅炉产品的型号编制应符合ZBJ98017的规定。 4.3 锅炉的受压元件必须符合GB9222或JB3622的规定。锅炉产品应按经过规定程序审批的图样进行制造。 4.4 锅炉的安装应按制造或设计单位提供的安装图及有关技术文件的要求进行；当额定蒸汽压力大于2.45MPa时应符合DLJ52的规定，当额定蒸汽压力小于或等于2.45MPa时应符合TJ231（六）的规定。 4.5 额定蒸汽压力大于或等于3.82MPa的锅炉的水质应符合SD163的规定，额定蒸汽压力小于或等于2.45MPa的锅炉的水质应符合GB1575的规定。凡有特殊要求的产品，应在技术合同中注明。 4.6 锅炉设计时应采取防止积灰、腐蚀和磨损的有效措施。 4.7 锅炉应有随主工艺设备负荷正常变化的适应能力。 4.8 燃用废气、废料、废液或利用烟气余热的锅炉，如果锅炉有爆炸危险，应在容易爆炸的部位装设防爆装置。 4.9 锅炉若设有补助燃烧装置，则主工艺设备的空气预热器不能设在锅炉尾部。 4.10 为保证主工艺设备的正常运行，锅炉的大修间隔一般应能达到一年以上，且应不小于主工艺设备的大修间隔。 4.11 锅炉采用露天布置时，应有防冻、防水、防锈蚀等有关措施。在设计参数下运行时，锅炉的余热利用率不得低于保证值，保证值由协议确定。 4.12 在正常运行状态下，当环境温度为25°C时，锅炉的外壁温度一般应不高于50°C。 4.13 锅炉的蒸汽品质应符合下列要求：没有过热器的锅炉，其饱和蒸汽湿度：水管式锅炉不大于3%；锅壳式锅炉不大于4%；有过热器的非动力用锅炉，过热蒸汽含盐量不超过0.5mg/kg；动力用锅炉，过热蒸汽含盐量应符合SD163的规定。 4.14 在额定工况下，过热蒸汽温度的偏差范围不应超过下列规定：当过热蒸汽温度小于或等于300℃时为±30°C、±20°C；当过热蒸汽温度在350℃时为±20°C、±20°C；当过热蒸汽温度在400℃时为+10°C、-20°C；当过热蒸汽温度在450℃时为+10°C、-15°C。 4.15 锅炉各主要零部件的材料和制造应符合第2章所列各项制造技术标准的规定。 4.16 主机厂供货范围内的配套辅机和附件质量应符合各自的产品标准，并应符合主机的要求，相关产品质量问题应由主机厂统一处理，辅机厂分别负责。 4.17 用户在遵守本标准及有关技术文件和协议规定的条件下，如确因设计制造质量不良而发生损坏或不能正常运行，厂家应负责修理或更换。
