【机械行业标准(JB)】 小型三相异步水轮发电机 系列技术条件

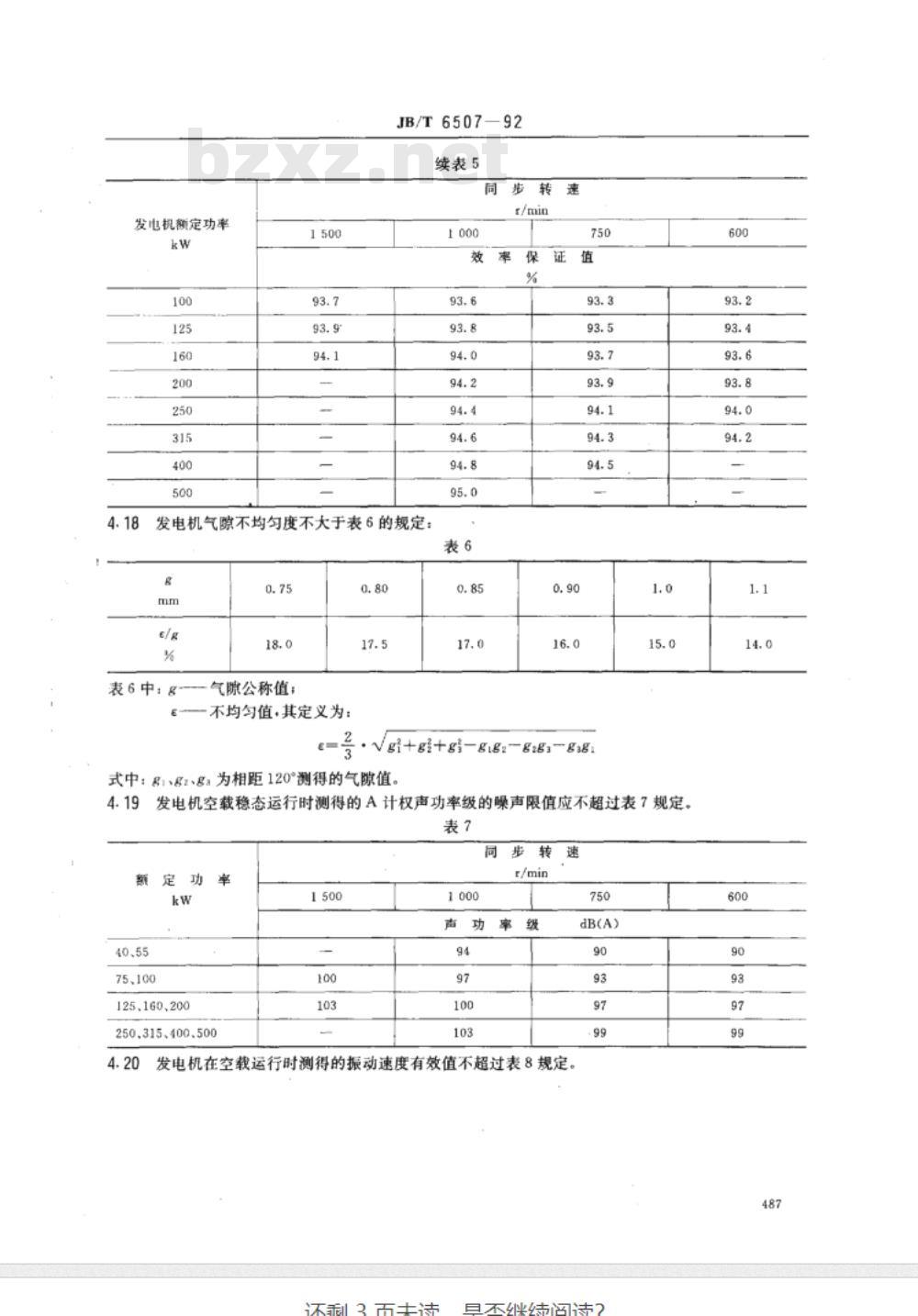

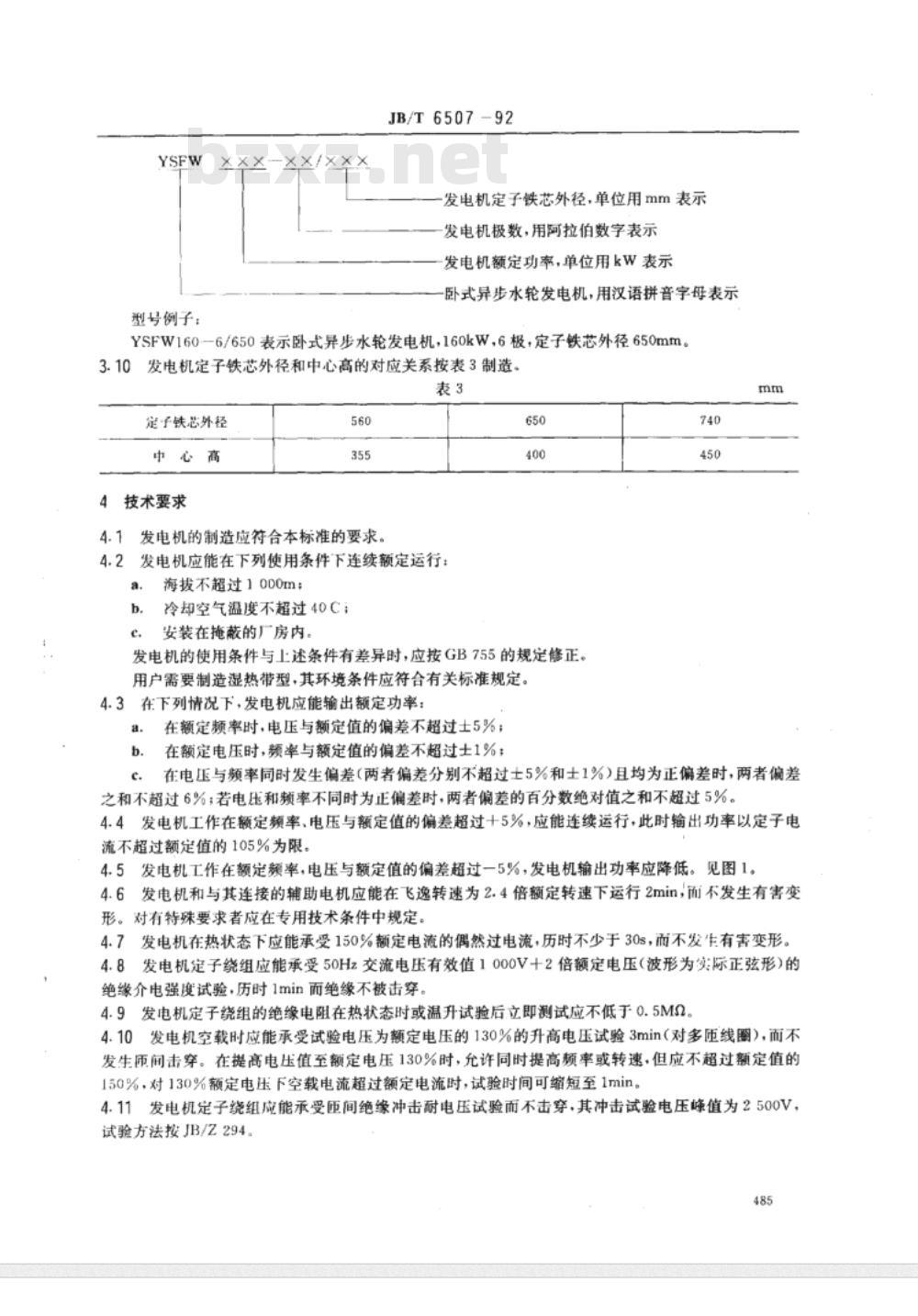

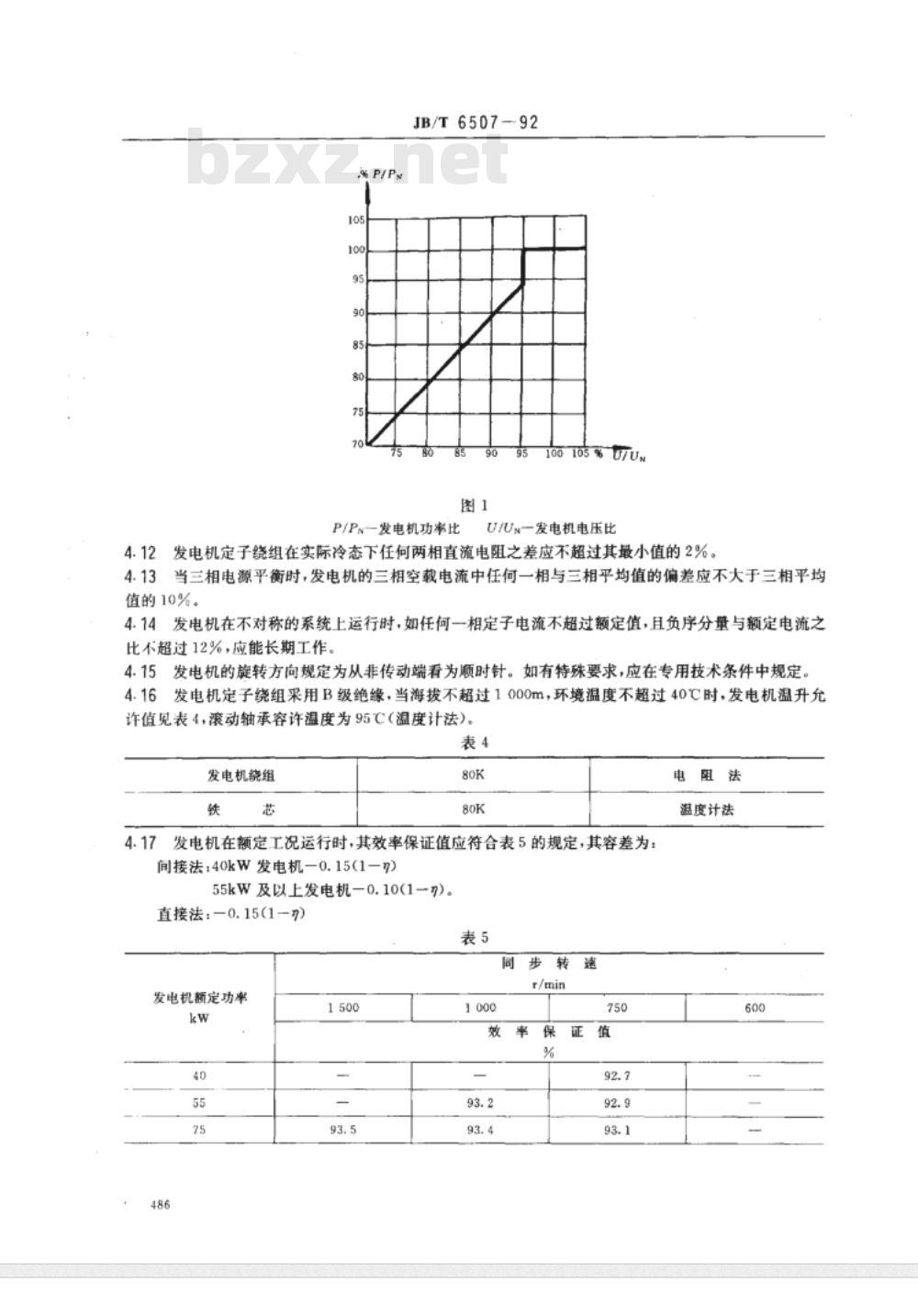

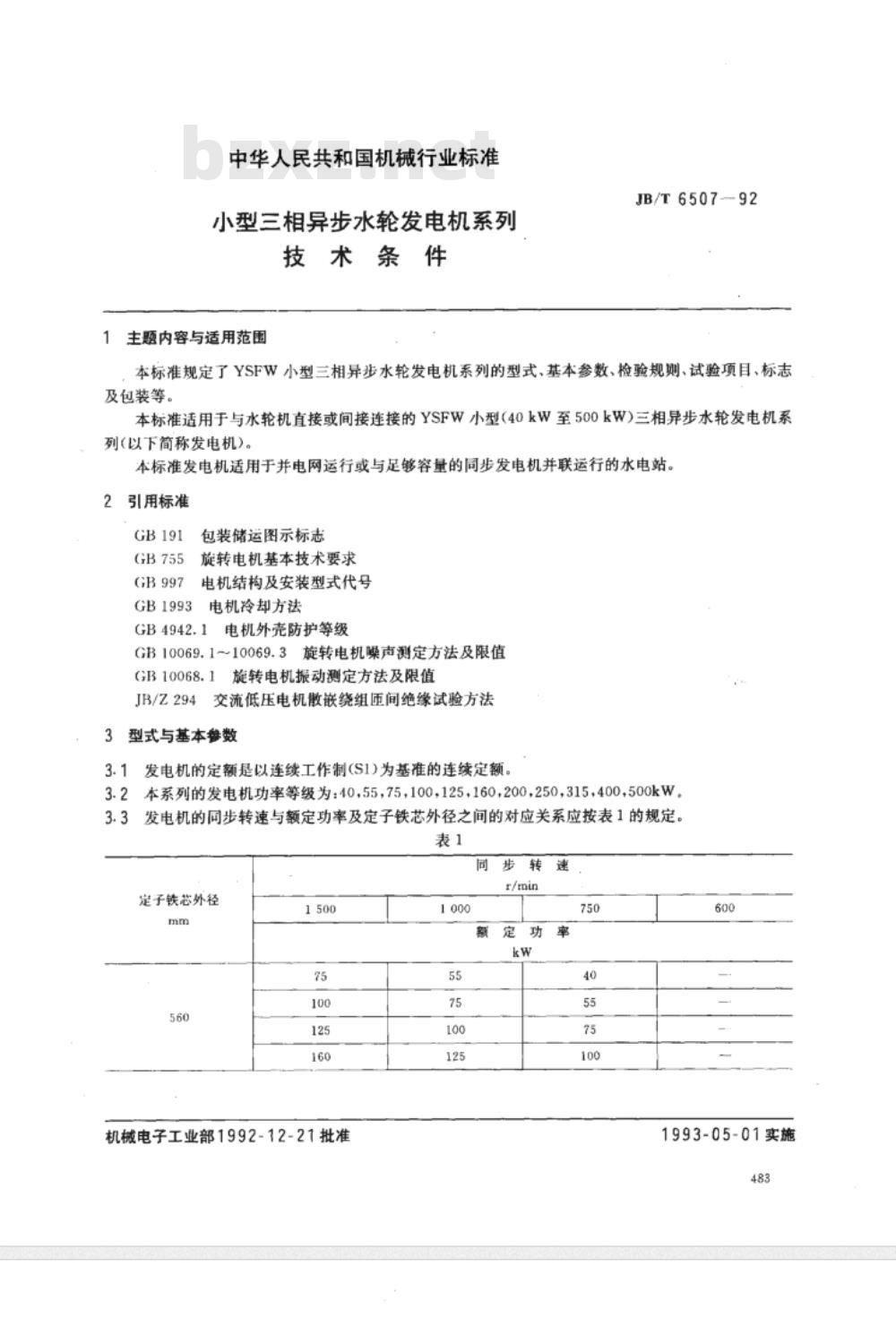

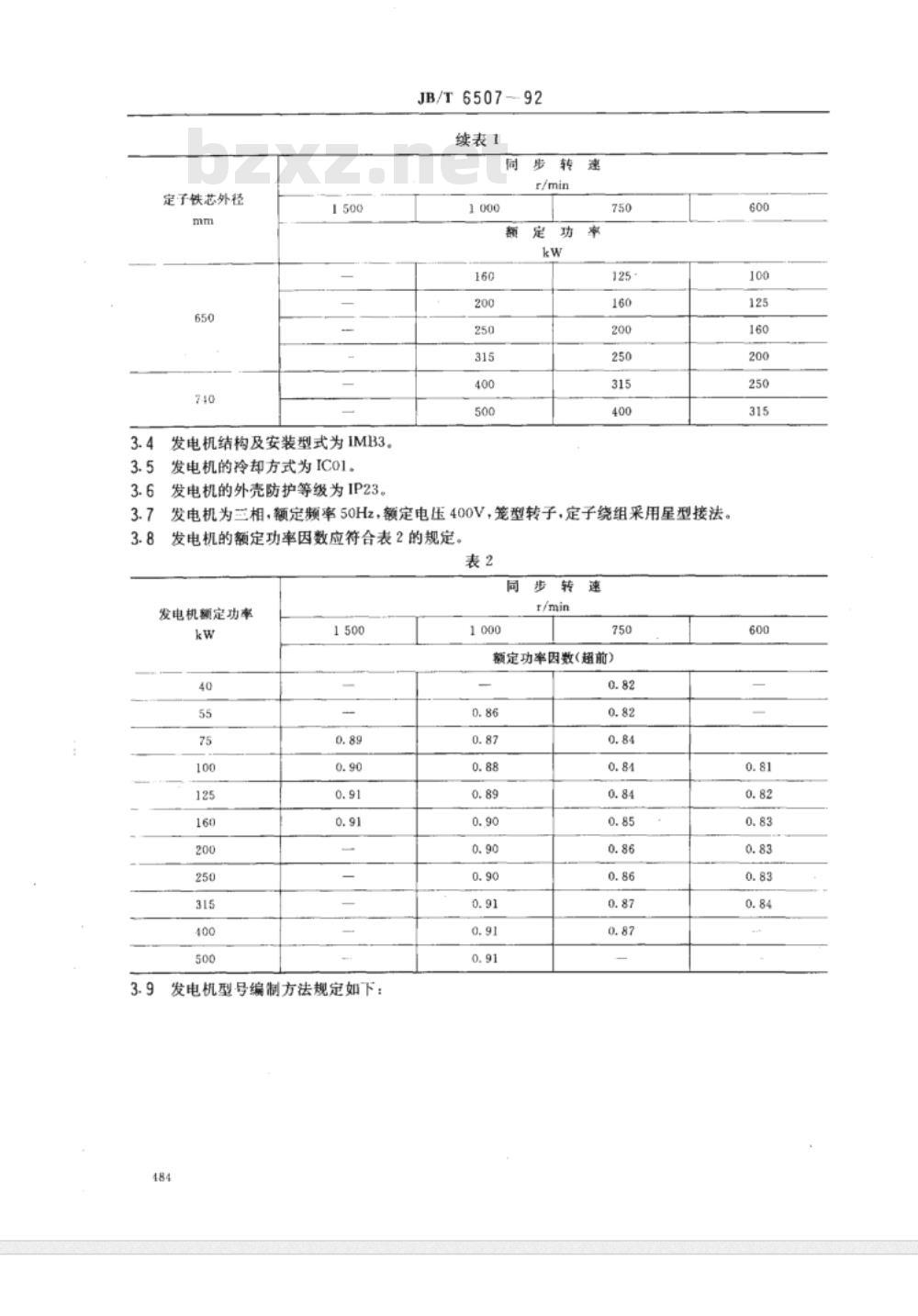

中华人民共和国机械行业标准 JB/T 6507-1992 小型三相异步水轮发电机系列技术条件 1 主题内容与适用范围 本标准规定了YSFW小型三相异步水轮发电机系列的型式、基本参数、检验规则、试验项目、标志及包装等。 本标准适用于与水轮机直接或间接连接的YSFW小型（40kW至500kW）三相异步水轮发电机系列（以下简称发电机）。 本标准发电机适用于并电网运行或与足够容量的同步发电机并联运行的水电站。 2 引用标准 下列标准、规程或技术文件的最新版本中的有关部分，是本标准的组成部分： GB 191 包装储运图示标志 GB 755 旋转电机基本技术要求 GB 997 电机结构及安装型式代号 GB 4942.1 电机外壳防护等级 GB 10069.1～10069.3 旋转电机噪声测定方法及限值 GB 10068.1 旋转电机振动测定方法及限值 JB/Z 294 交流低压电机散嵌绕组匝间绝缘试验方法 3 型式与基本参数 3.1 发电机的定额是以连续工作制（S1）为基准的连续定额。 3.2 本系列的发电机功率等级为：40kW、55kW、75kW、100kW、125kW、160kW、200kW、250kW、315kW、400kW、500kW。 3.3 发电机的同步转速与额定功率及定子铁芯外径之间的对应关系应按表1的规定。 表1 同步转速与定子铁芯外径对应关系 同步转速（r/min） 定子铁芯外径（mm） 1500 560 650 740 1000 40kW 55kW 75kW 100kW 750 1000 125 160 200 250 315 400 500 3.4 发电机结构及安装型式为IMB3。 3.5 发电机的冷却方式为IC01。 3.6 发电机的外壳防护等级为IP23。 3.7 发电机的额定功率因数应符合表2的规定。 表2 发电机额定功率因数与同步转速 同步转速（r/min） 额定功率（kW） 40kW 55kW 75kW 100kW 125kW 160kW 200kW 250kW 315kW 400kW 500kW 1500 0.89 0.90 0.91 0.91 1000 0.82 0.86 0.87 0.88 0.89 0.90 0.90 0.90 0.91 0.91 0.91 750 0.81 0.82 0.83 0.83 0.83 0.84 0.85 0.86 0.86 0.87 0.87 3.8 发电机型号编制方法： YSFW160-6/650 表示卧式异步水轮发电机，160kW，6极，定子铁芯外径650mm。 3.9 发电机定子铁芯外径与中心高的对应关系按表3制造。 表3 定子铁芯外径与中心高对应关系 定子铁芯外径（mm） 中心高（mm） 560 355 650 400 740 450 4 技术要求 4.1 发电机的制造应符合本标准的要求。 4.2 发电机应能在下列使用条件下连续额定运行： - 海拔不超过1000m； - 冷却空气温度不超过40℃； - 安装在掩蔽的厂房内。 4.3 在下列情况下，发电机应能输出额定功率： - 在额定频率时，电压与额定值的偏差不超过±5%； - 在额定电压时，频率与额定值的偏差不超过±1%； - 在电压与频率同时发生偏差（两者偏差分别不超过±5%和±1%）且均为正偏差时，两者偏差之和不超过6%；若电压和频率不同时为正偏差时，两者偏差的百分数绝对值之和不超过5%。 4.4 发电机工作在额定频率、电压与额定值的偏差超过±5%，应能连续运行，此时输出功率以定子电流不超过额定值的105%为限。 4.5 发电机工作在额定电压与额定值的偏差超过±5%，发电机输出功率应降低。
