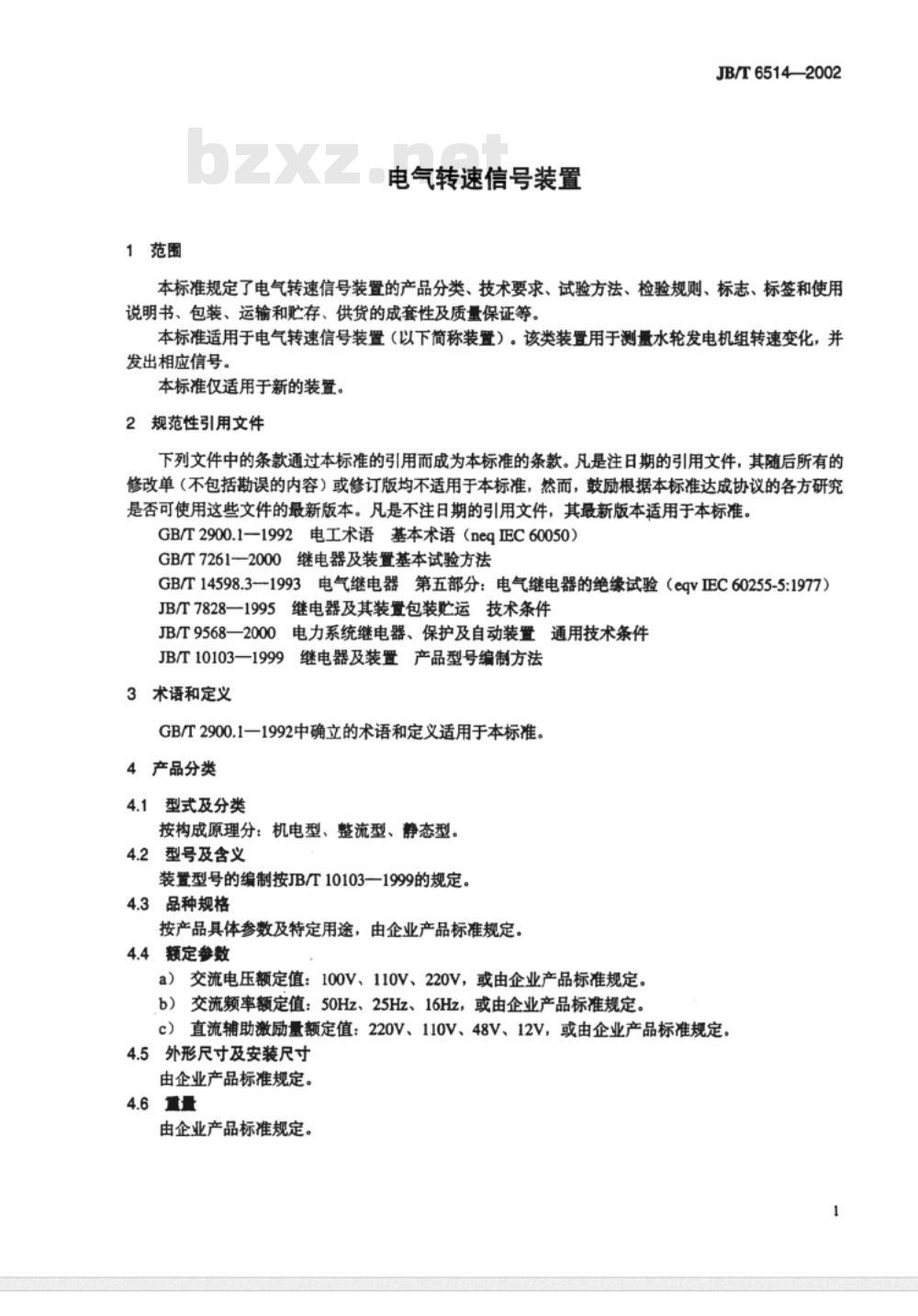

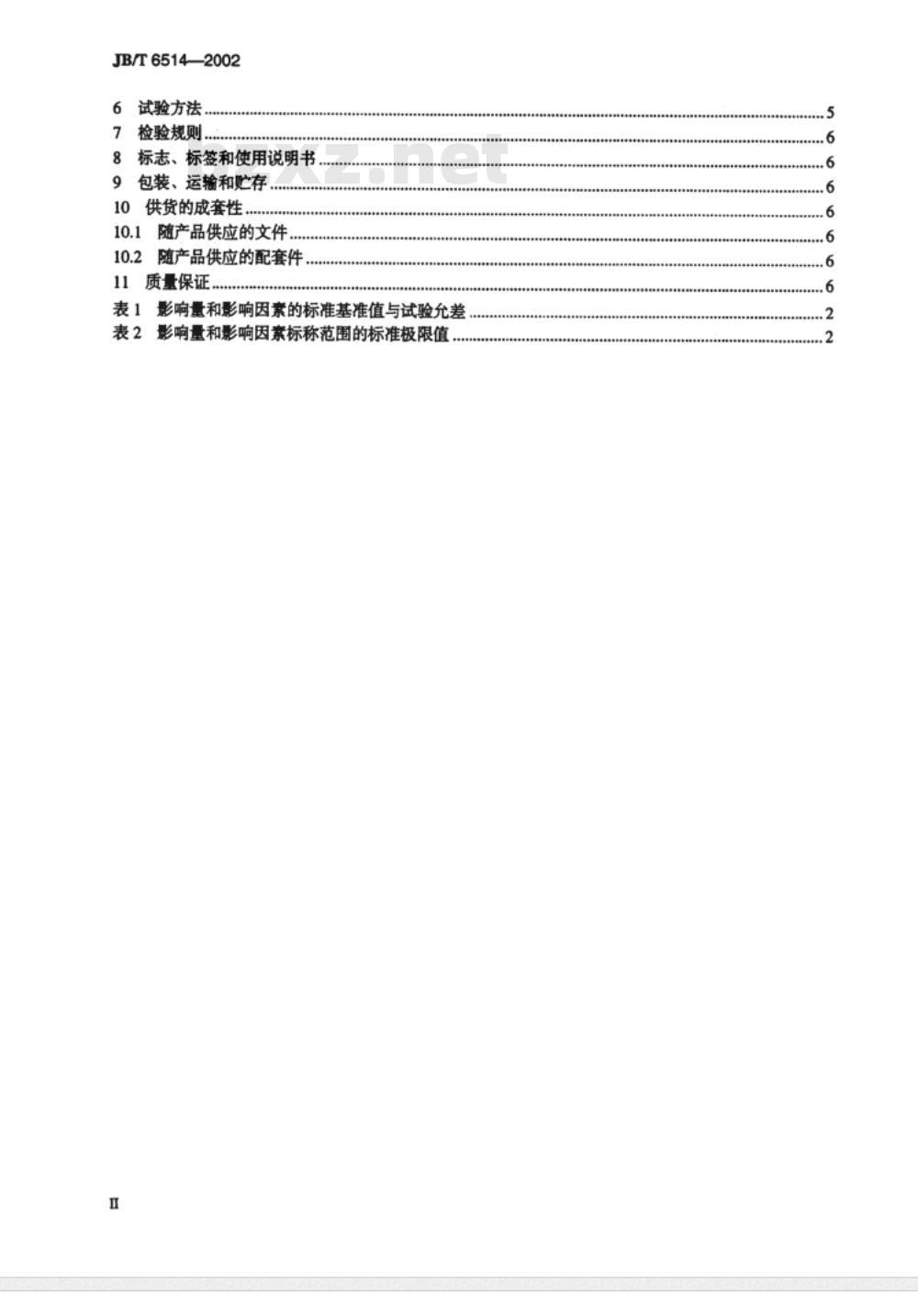

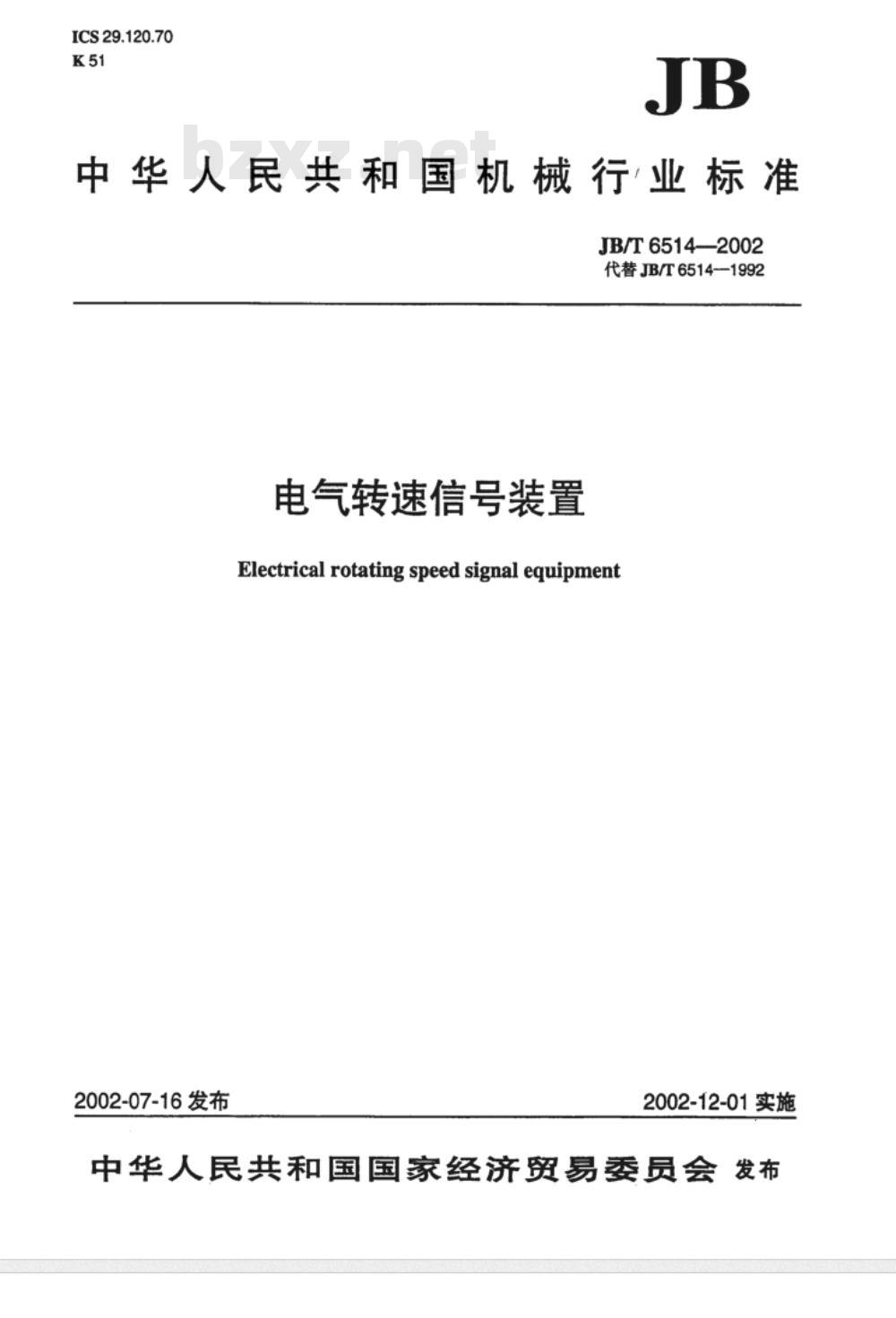

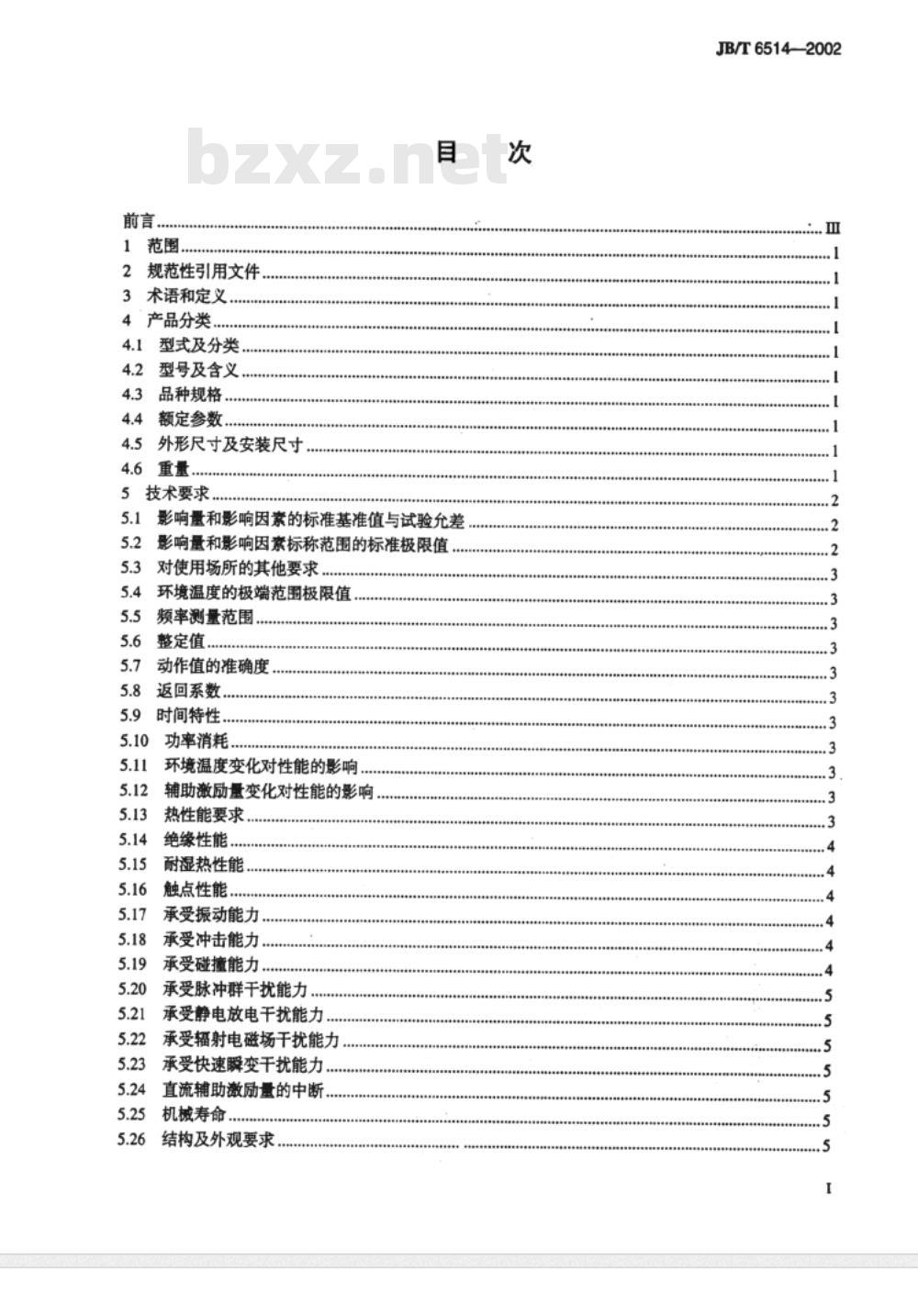

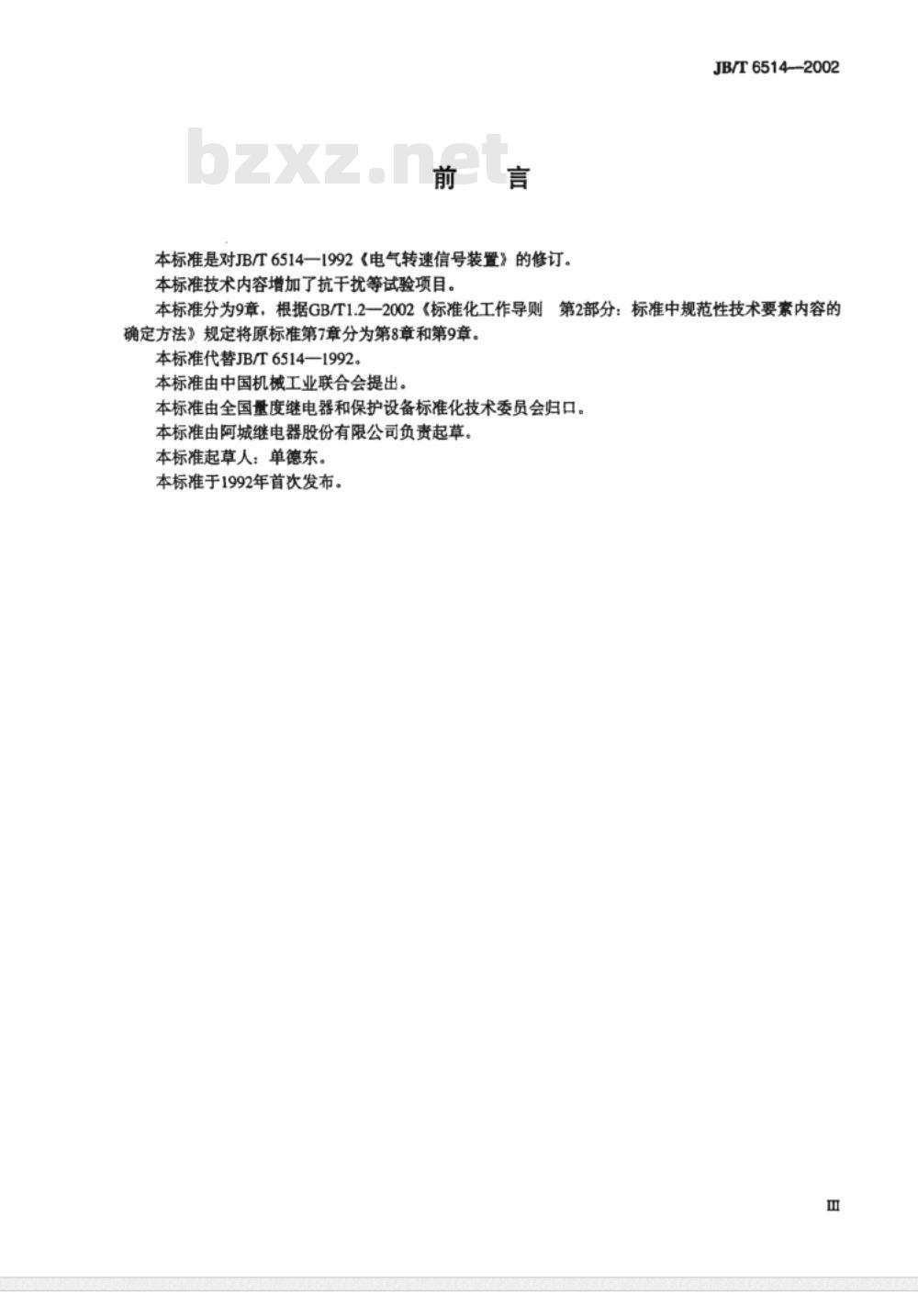

中华人民共和国机械行业标准 电气转速信号装置 JB/T6514—2002 代替JB/T6514—1992 发布日期：2002-07-16 实施日期：2002-12-01 前言 本标准是对JB/T6514-1992《电气转速信号装置》的修订。本标准技术内容增加了抗干扰等试验项目，并根据GB/T1.22002《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》将原标准第7章分为第8章和第9章。本标准代替JB/T6514-1992。 本标准由中国机械工业联合会提出，由全国量度继电器和保护设备标准化技术委员会归口，由阿城继电器股份有限公司负责起草。 1 范围 本标准规定了电气转速信号装置的产品分类、技术要求、试验方法、检验规则、标志、标签和使用说明书、包装、运输和贮存、供货的成套性及质量保证等。本标准适用于电气转速信号装置（以下简称装置）。该类装置用于测量水轮发电机组的转速变化，并发出相应信号。本标准仅适用于新的装置。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： - GB/T2900.1-1992 电工术语基本术语 - GB/T7261-2000 继电器及装置基本试验方法 - GB/T14598.3-1993 电气继电器的绝缘试验 - JB/T7828-1995 继电器及其装置包装贮运技术条件 - JB/T10103-1999 继电器及装置产品型号编制方法 3 术语和定义 GB/T2900.1-1992中确立的术语和定义适用于本标准。 4 产品分类 4.1 型式及分类 按构成原理分：机电型、整流型、静态型。 4.2 型号及含义 装置型号的编制按JB/T10103-1999的规定。 4.3 品种规格 按产品具体参数及特定用途，由企业产品标准规定。 4.4 额定参数 a) 交流电压额定值：100V、110V、220V，或由企业产品标准规定。 b) 交流频率额定值：50Hz、25Hz、16Hz，或由企业产品标准规定。 c) 直流辅助激励量额定值：220V、110V、48V、12V，或由企业产品标准规定。 4.5 外形尺寸及安装尺寸 由企业产品标准规定。 4.6 重量 由企业产品标准规定。 5 技术要求 5.1 影响量和影响因素的标准基准值与试验允差 影响量和影响因素的标称范围的标准极限值应符合相关标准要求。 5.2 环境温度的极端范围极限值 装置应在规定的环境温度范围内正常工作。 5.3 频率测量范围 频率测量应覆盖规定的范围。 5.4 动作值的准确度 装置的动作值应具有高准确度。 5.5 时间特性 装置的响应时间应满足技术要求。 5.6 功率消耗 装置应具有低功耗性能。 5.7 热性能要求 装置应具备良好的热性能，能够在高温环境下稳定运行。 5.8 绝缘性能 装置的绝缘性能应符合规定的要求。 5.9 耐湿热性能 装置应具备良好的耐湿热性能，能够在潮湿环境下正常工作。 5.10 触点性能 装置的触点性能应符合相关标准要求。 5.11 振动、冲击及碰撞能力 装置应能够承受规定的振动、冲击及碰撞要求。 5.12 干扰能力 装置应能够承受脉冲群干扰、静电放电干扰、电磁场干扰等各种干扰。 5.13 机械寿命 装置的机械寿命应满足规定要求。 5.14 结构及外观要求 装置的结构应紧凑、合理，外观应符合设计要求。 6 试验方法 试验方法应根据相关标准和规范进行，确保装置的各项性能符合技术要求。 7 检验规则 7.1 检验分类 检验分为定型试验、型式试验、出厂检验等。 7.2 定型试验 在产品设计定型后进行，以验证装置的技术性能。 7.3 型式试验 对装置的性能、功能进行全面检测。 7.4 出厂检验 每台产品在出厂前必须进行检验，确保符合技术标准。 8 标志、标签和使用说明书 装置应附有合格证、使用说明书及产品标签，便于用户正确安装和使用。 9 包装、运输和贮存 装置的包装应符合运输、贮存要求，防止在运输过程中损坏。 10 供货的成套性 10.1 随产品供应的文件 包括合格证、使用说明书、安装指南等。 10.2 随产品供应的配套件 包括安装所需的配件、工具等。 11 质量保证 生产单位应提供质量保证服务，确保产品在使用过程中的稳定性与安全性。
