【机械行业标准(JB)】 锅炉灭火保护装置

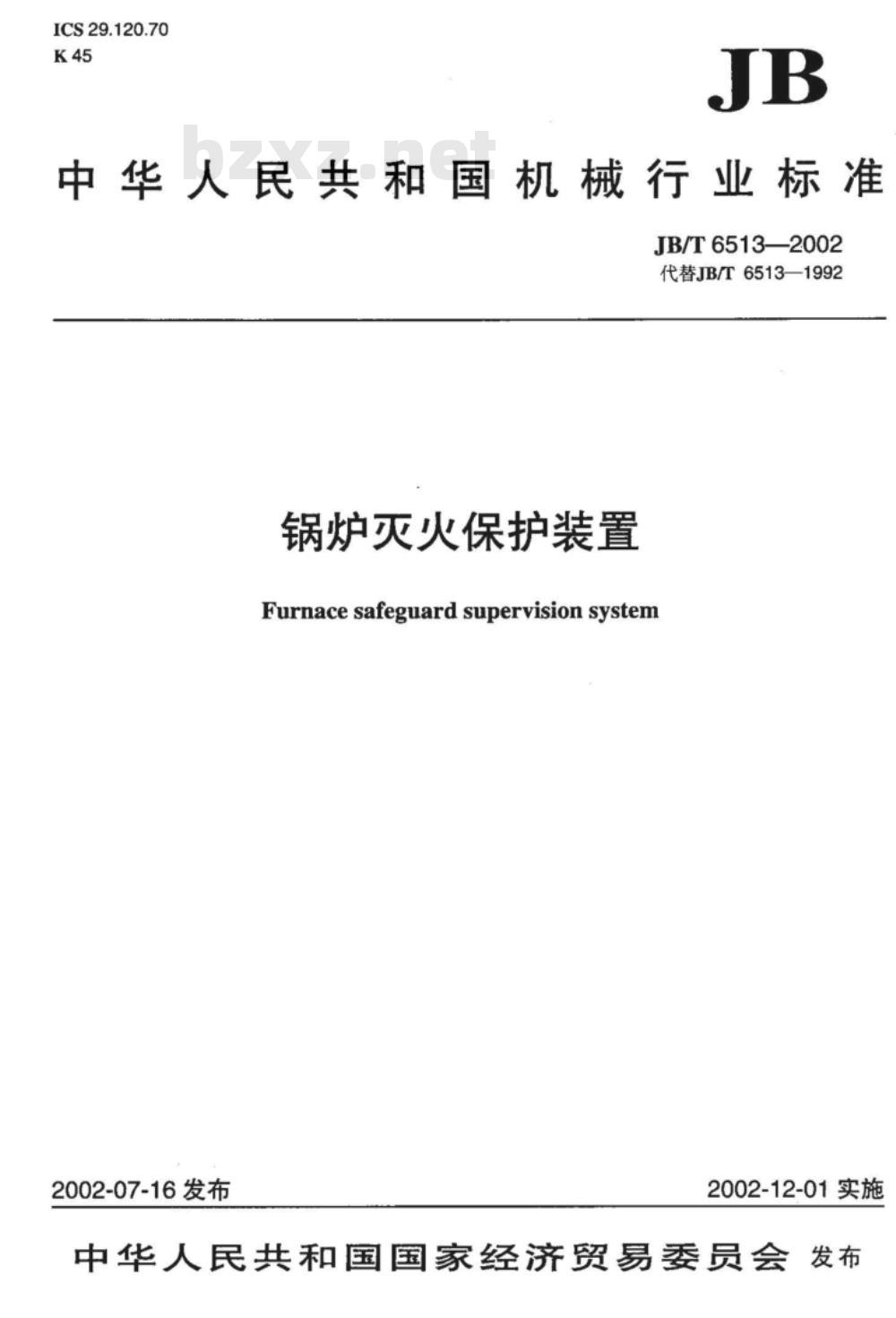

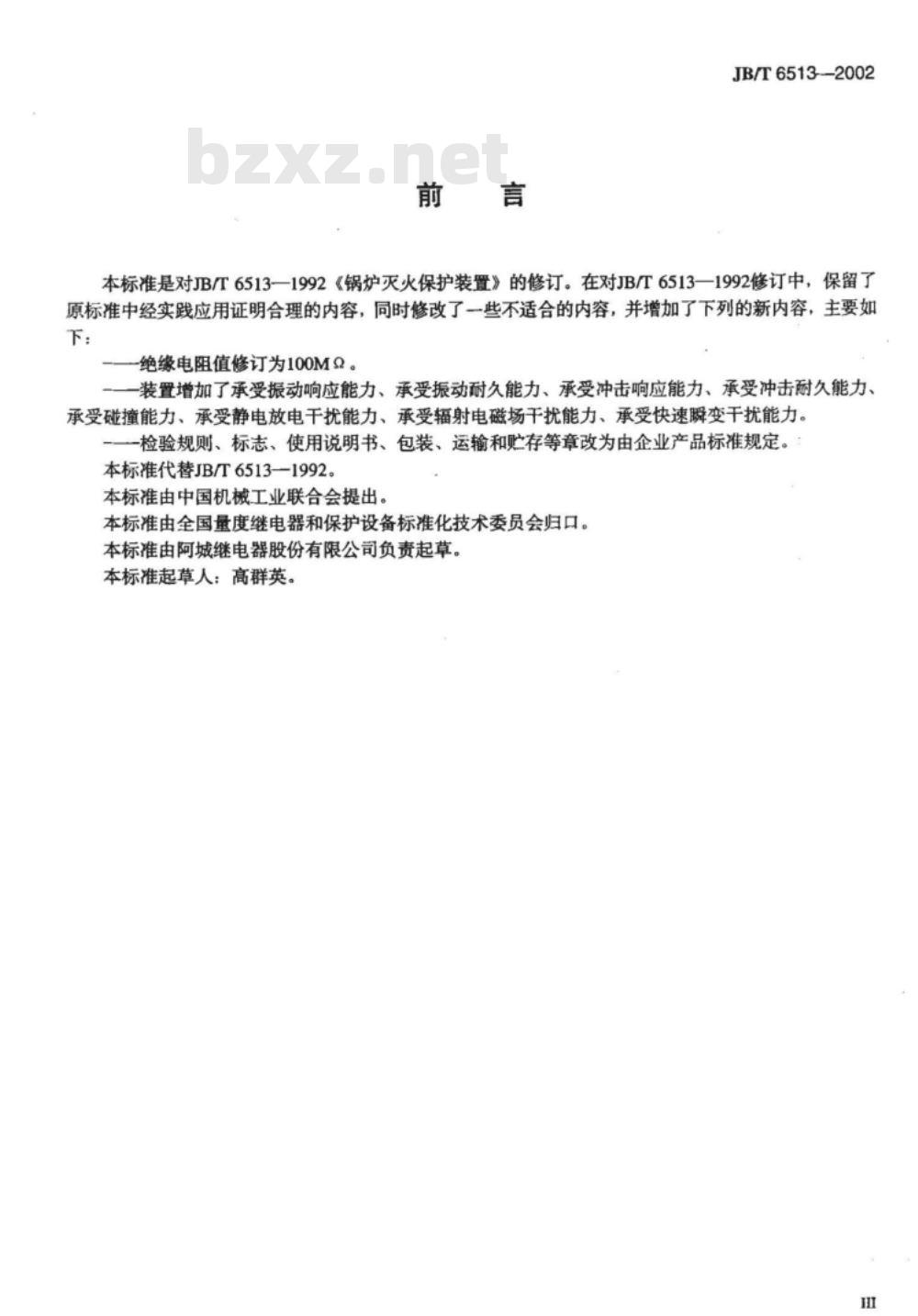

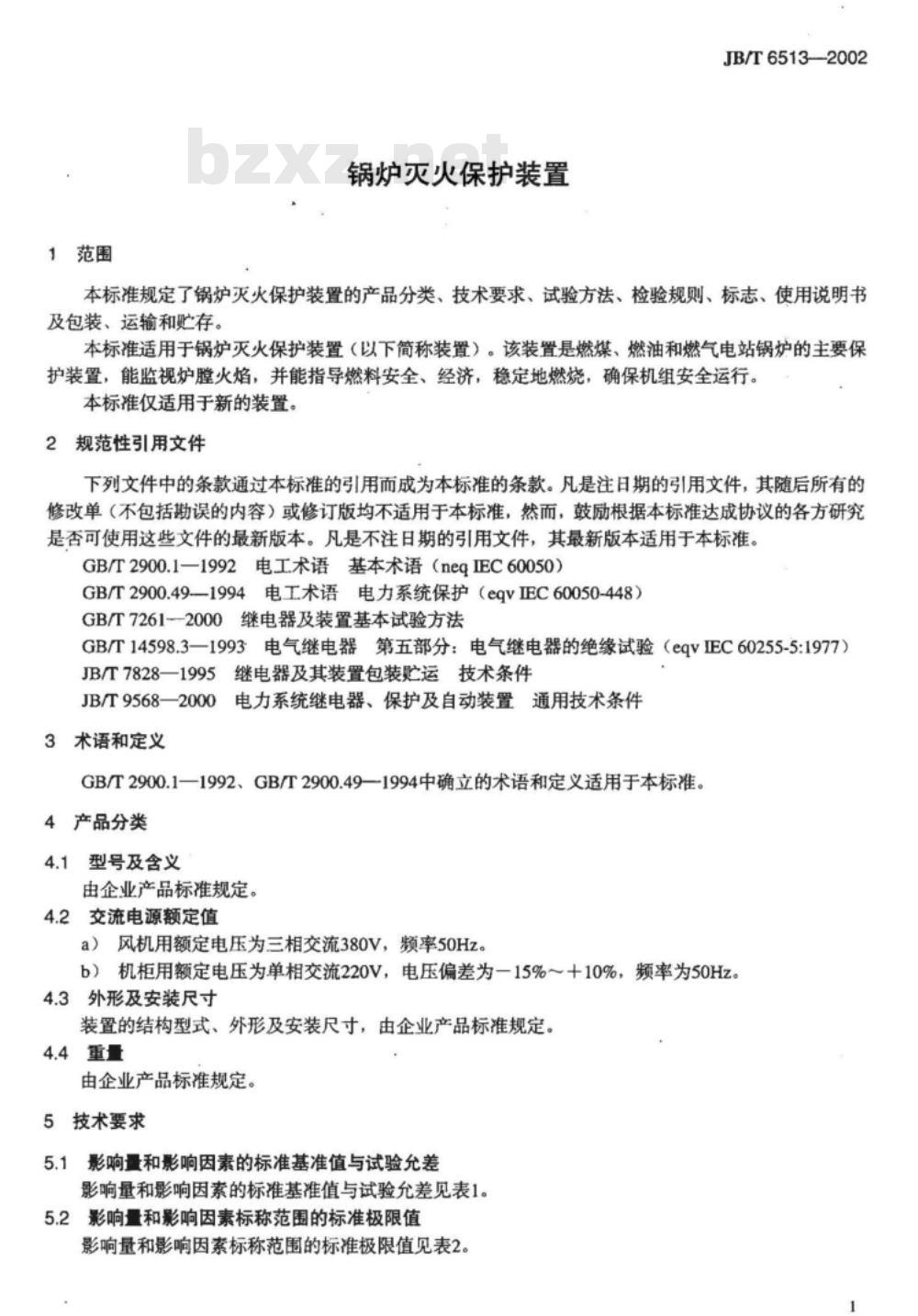

中华人民共和国机械行业标准 锅炉灭火保护装置 JB/T6513—2002 代替JB/T6513—1992 发布日期：2002-07-16 实施日期：2002-12-01 前言 本标准是对JB/T6513-1992《锅炉灭火保护装置》的修订。在对JB/T6513-1992修订中，保留了原标准中经实践应用证明合理的内容，同时修改了一些不适合的内容，并增加了以下新内容： - 绝缘电阻值修订为100MΩ。 - 装置增加了承受振动响应能力、承受振动耐久能力、承受冲击响应能力、承受冲击耐久能力、承受碰撞能力、承受静电放电干扰能力、承受辐射电磁场干扰能力、承受快速瞬变干扰能力。 - 检验规则、标志、使用说明书、包装、运输和贮存等章节改为由企业产品标准规定。 本标准代替JB/T6513-1992。 本标准由中国机械工业联合会提出，由全国量度继电器和保护设备标准化技术委员会归口，由阿城继电器股份有限公司负责起草。 1 范围 本标准规定了锅炉灭火保护装置的产品分类、技术要求、试验方法、检验规则、标志、使用说明书及包装、运输和贮存。本标准适用于锅炉灭火保护装置（以下简称装置）。该装置是燃煤、燃油和燃气电站锅炉的主要保护装置，能够监视炉膛火焰，并能指导燃料安全、经济、稳定地燃烧，确保机组安全运行。本标准仅适用于新的装置。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： - GB/T2900.1-1992 电工术语基本术语 - GB/T2900.49-1994 电力系统保护 - GB/T7261-2000 继电器及装置基本试验方法 - GB/T14598.3-1993 电气继电器绝缘试验 - JB/T7828-1995 继电器及其装置包装贮运技术条件 3 术语和定义 本标准适用GB/T2900.1-1992、GB/T2900.49-1994中确立的术语和定义。 4 产品分类 4.1 型号及含义 由企业产品标准规定。 4.2 交流电源额定值 a) 风机用额定电压为三相交流380V，频率50Hz。 b) 机柜用额定电压为单相交流220V，电压偏差为-15%至+10%，频率为50Hz。 4.3 外形及安装尺寸 外形及安装尺寸应符合企业产品标准规定。 5 技术要求 5.1 产品性能要求 包括产品的工作稳定性、响应速度、精度等技术要求。 5.2 环境适应性 设备应能够适应正常工作环境中的温度、湿度、振动等条件。 5.3 功能要求 要求装置能够准确监视炉膛火焰并作出响应，确保锅炉的安全运行。 5.4 安全性要求 产品应具备防止设备故障、过载、短路等保护功能，确保使用过程中的安全性。 5.5 可靠性要求 产品应具备长期稳定运行的能力，减少故障发生。 6 检验方法 6.1 试验方法应根据相关标准进行。 6.2 检验项目包括外观检查、功能测试、耐久性测试等。 7 检验规则 7.1 检验分类 产品检验分为型式试验、出厂检验等。 7.2 定型试验 在产品设计定型后进行，以确保产品满足设计要求。 7.3 型式试验 主要对产品的结构、性能进行全面检测。 7.4 出厂检验 每台设备在出厂前必须通过检验，确保其符合技术要求。 8 标志、标签、使用说明书 产品应附有标志、标签及使用说明书，便于用户正确安装与使用。 9 包装、运输和贮存 产品包装应符合运输和贮存的要求，避免产品在运输过程中受到损害。 10 供货的成套性 10.1 随产品供应的文件 包括合格证、使用说明书等。 10.2 随产品供应的配套件 包括安装所需的配件、工具等。 11 质量保证 生产单位应对产品的质量负责，并提供质量保证服务。
