【机械行业标准(JB)】 轧机用大型直流电机 基本技术条件

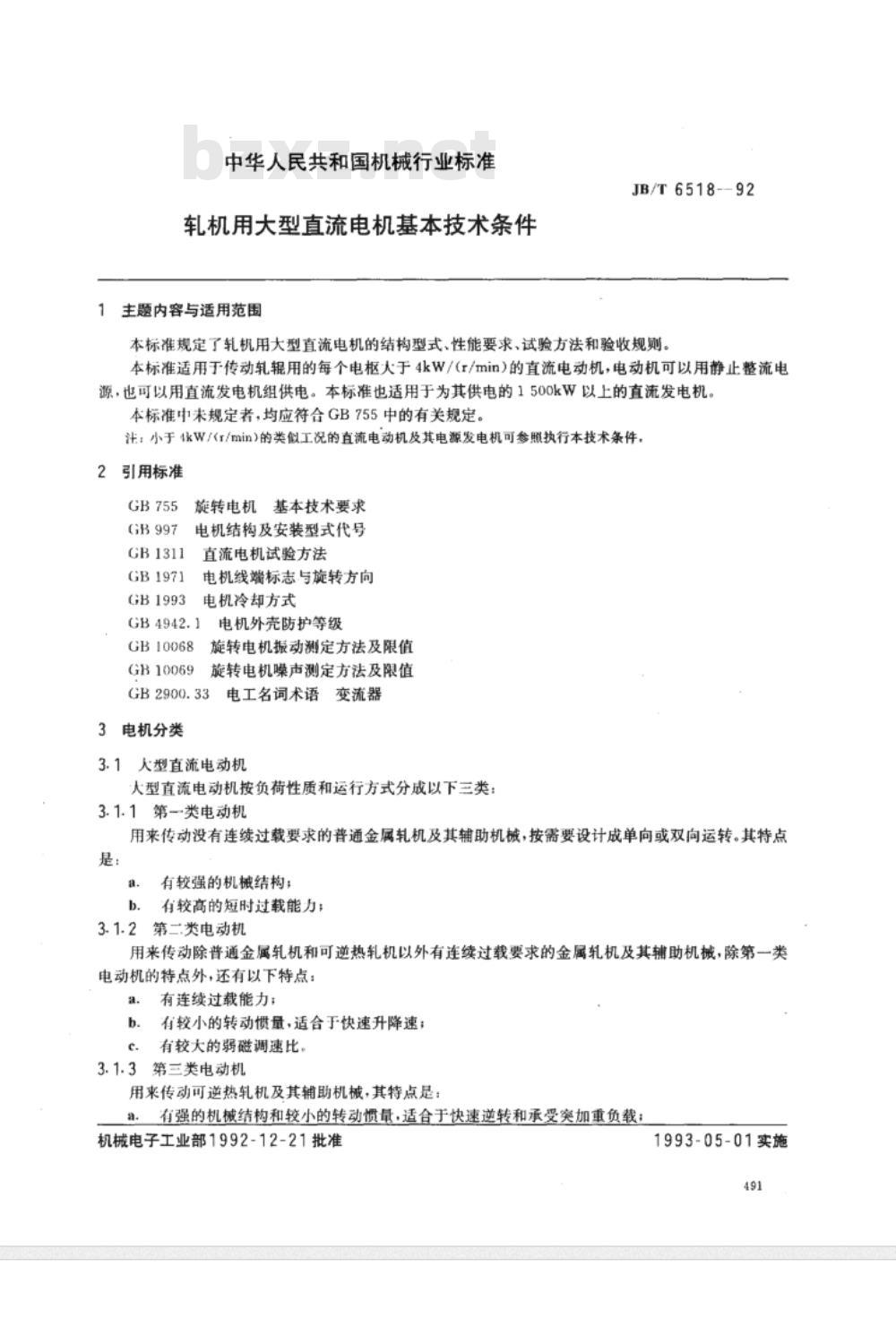

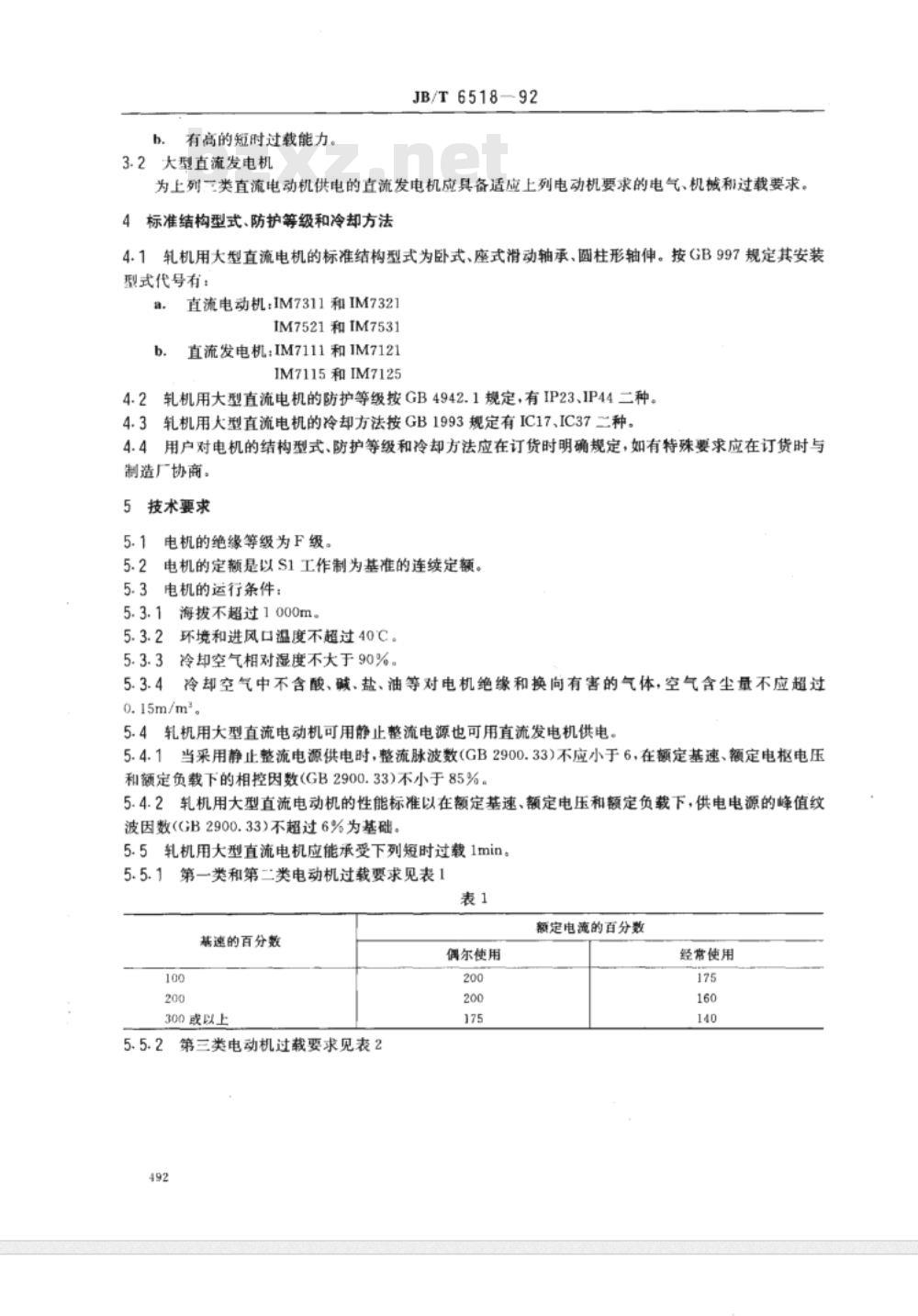

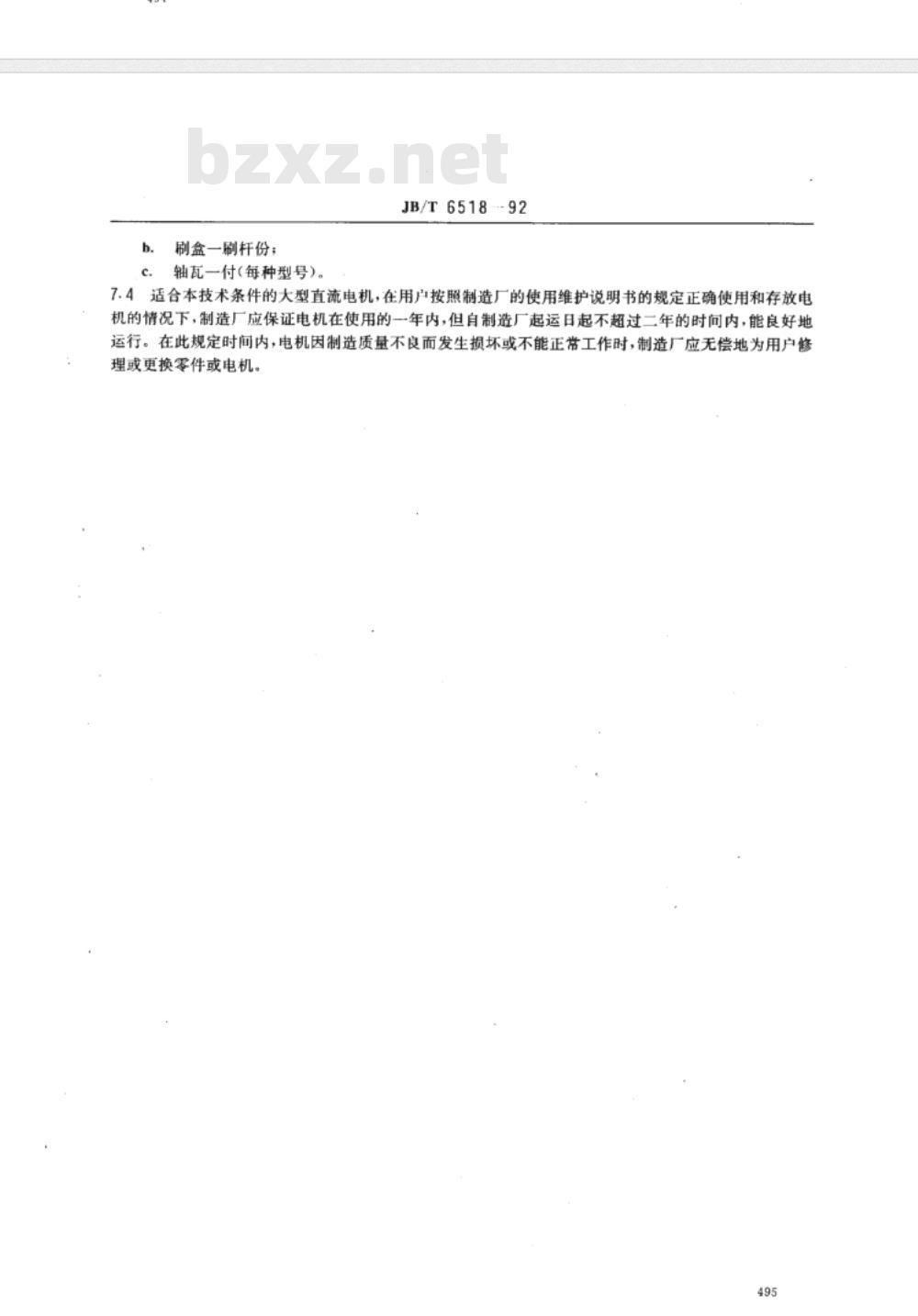

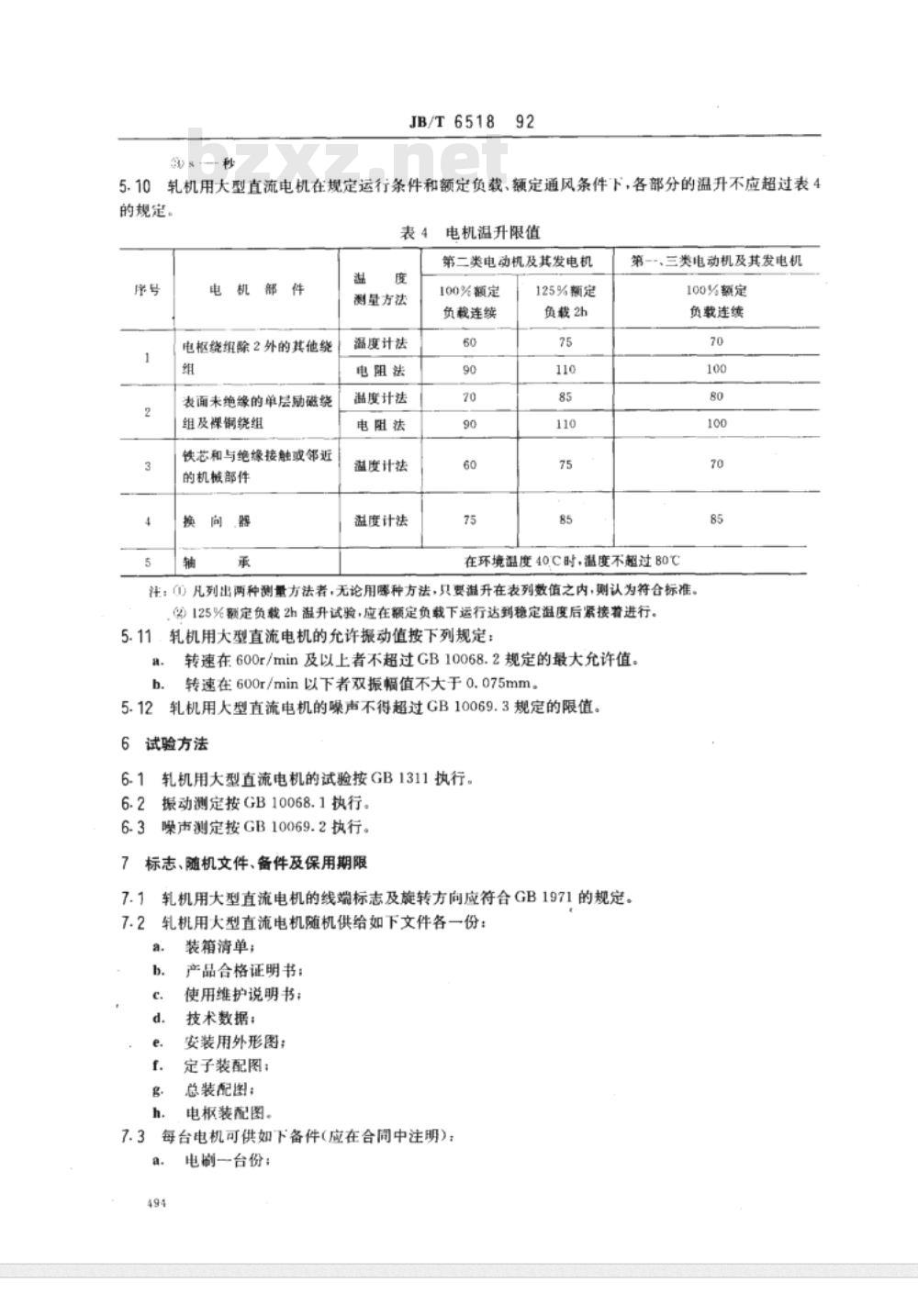

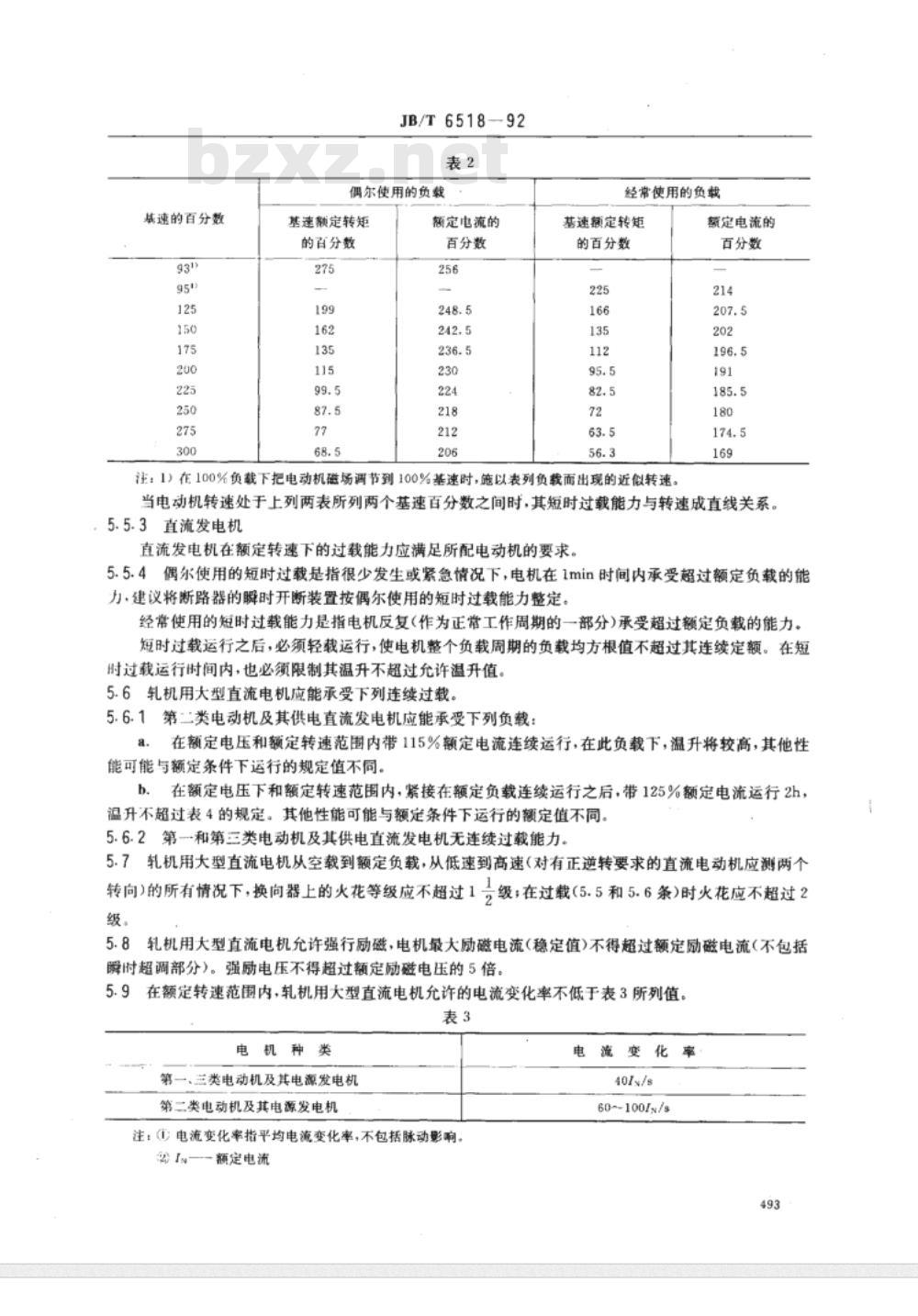

中华人民共和国机械行业标准 轧机用大型直流电机基本技术条件 JB/T6518-92 1 主题内容与适用范围 本标准规定了轧机用大型直流电机的结构型式、性能要求、试验方法和验收规则。本标准适用于传动轧辊用的每个电枢大于4kW/(r/min)的直流电动机，电动机可以用静止整流电源，也可以用直流发电机组供电。本标准也适用于为其供电的1500kW以上的直流发电机。本标准中未规定者，均应符合GB755中的有关规定。 注：小于4kW/(r/min)的类似工况的直流电动机及其电源发电机可参照执行本技术条件。 2 引用标准 - GB755 旋转电机基本技术要求 - GB997 电机结构及安装型式代号 - GB1311 直流电机试验方法 - GB1971 电机线端标志与旋转方向 - GB1993 电机冷却方式 - GB4942.1 电机外壳防护等级 - GB10068 旋转电机振动测定方法及限值 - GB10069 旋转电机噪声测定方法及限值 - GB2900.33 电工名词术语变流器 3 电机分类 大型直流电动机按负荷性质和运行方式分为以下三类： 3.1 第一类电动机 用来传动没有连续过载要求的普通金属轧机及其辅助机械，按需要设计成单向或双向运转。其特点是： - 有较强的机械结构 - 有较高的短时过载能力 3.2 第二类电动机 用来传动除普通金属轧机和可逆热轧机以外有连续过载要求的金属轧机及其辅助机械，除第一类电动机的特点外还有以下特点： - 有连续过载能力 - 有较小的转动惯量，适合于快速升降速 - 有较大的弱磁调速比 3.3 第三类电动机 用来传动可逆热轧机及其辅助机械，其特点是： - 有强的机械结构和较小的转动惯量，适合于快速逆转和承受突加重负载 - 有高的短时过载能力 3.4 大型直流发电机 为上述三类电动机供电的直流发电机应具备适应电动机要求的电气、机械和过载能力。 4 标准结构型式、防护等级和冷却方法 4.1 轧机用大型直流电机的标准结构型式为卧式、座式滑动轴承、柱形轴伸。按GB997规定其安装型式代号有： - 直流电动机：IM7311和IM7321、IM7521和IM7531 - 直流发电机：IM7111和IM7121、IM7115和IM7125 4.2 轧机用大型直流电机的防护等级按GB4942.1规定，有IP23、IP44二种。 4.3 轧机用大型直流电机的冷却方法按GB1993规定有IC17、IC37二种。 4.4 用户对电机的结构型式、防护等级和冷却方法应在订货时明确规定，如有特殊要求应在订货时与制造厂协商。 5 技术要求 5.1 电机的绝缘等级为F级。 5.2 电机的定额是以S1工作制为基准的连续定额。 5.3 电机的运行条件： - 海拔不超过1000m - 环境和进风口温度不超过40℃ - 冷却空气相对湿度不大于90% - 冷却空气中不含酸、碱、盐、油等对电机绝缘和换向有害的气体，空气含尘量不应超过0.15m/m 5.4 轧机用大型直流电动机可用静止整流电源也可用直流发电机供电。具体要求如下： - 当采用静止整流电源供电时，整流脉波数（GB2900.33）不应小于6，在额定基速、额定电枢电压和额定负载下的相控因数（GB2900.33）不小于85%。 - 轧机用大型直流电动机的性能标准以在额定基速、额定电压和额定负载下，供电电源的峰值纹波因数（GB2900.33）不超过6%为基础。 5.5 轧机用大型直流电机应能承受下列短时过载1分钟： - 第一类和第二类电动机过载要求见表1 - 第三类电动机过载要求见表2 表1：偶尔使用的负载 基速的百分数 100 200 300 或以上 额定电流的百分数 175 160 140 表2：经常使用的负载 基速的百分数 93 95 125 额定电流的百分数 256 248.5 242.5 注：在100%负载下把电动机磁场调节到100%基速时，施以表列负载而出现的近似转速。
