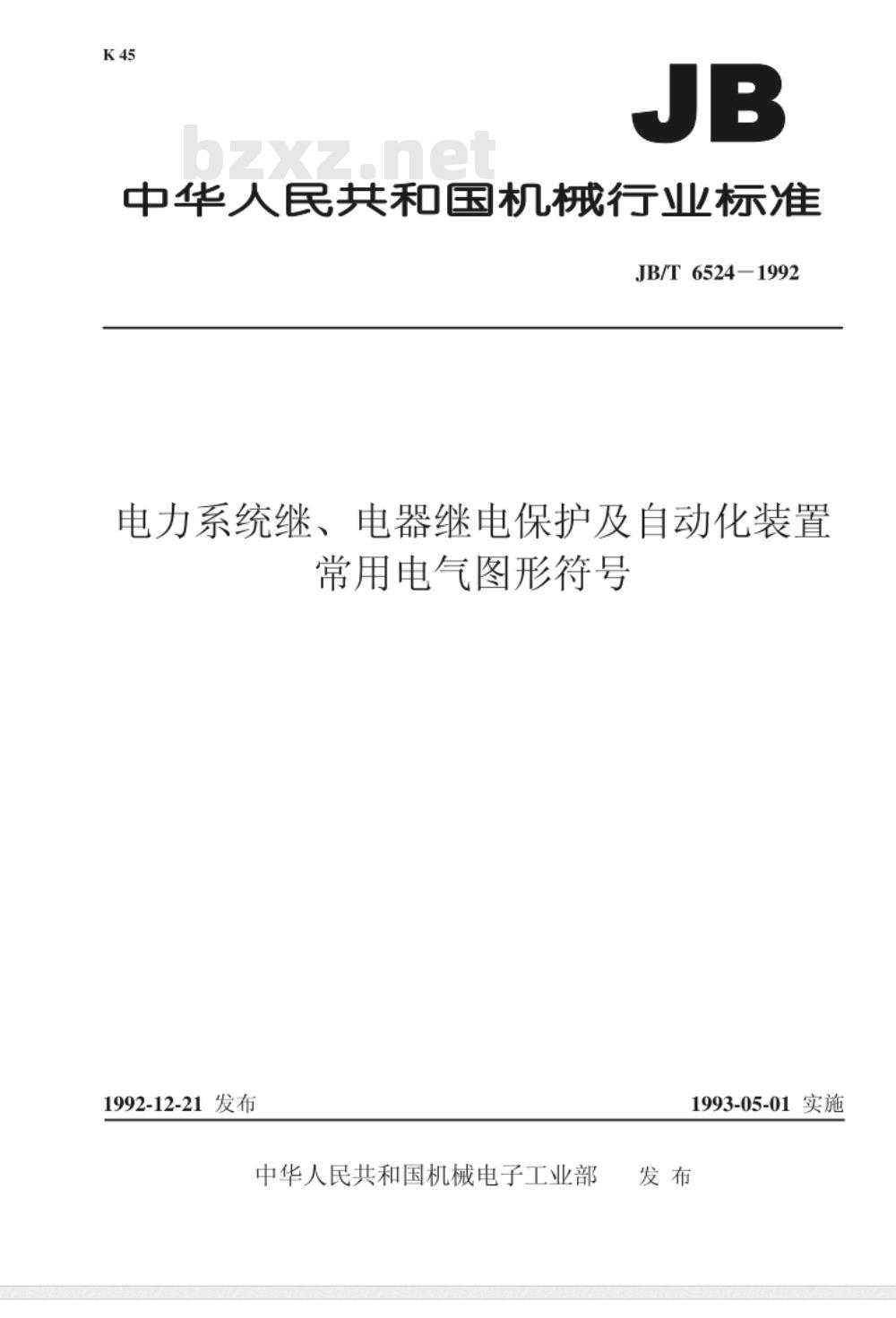

【机械行业标准(JB)】 电力系统继电器 继电保护及自动化装置常用电气图形符号

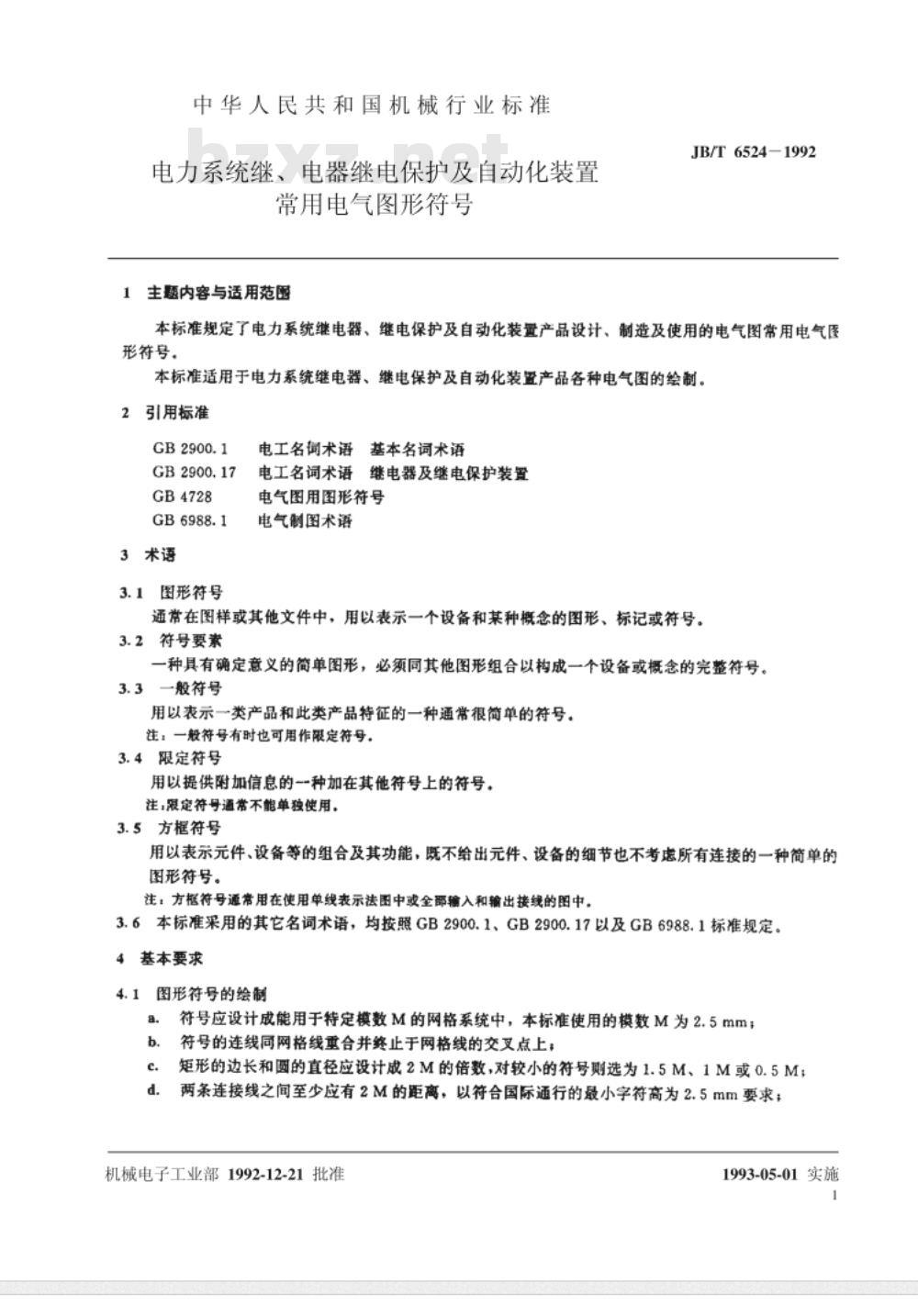

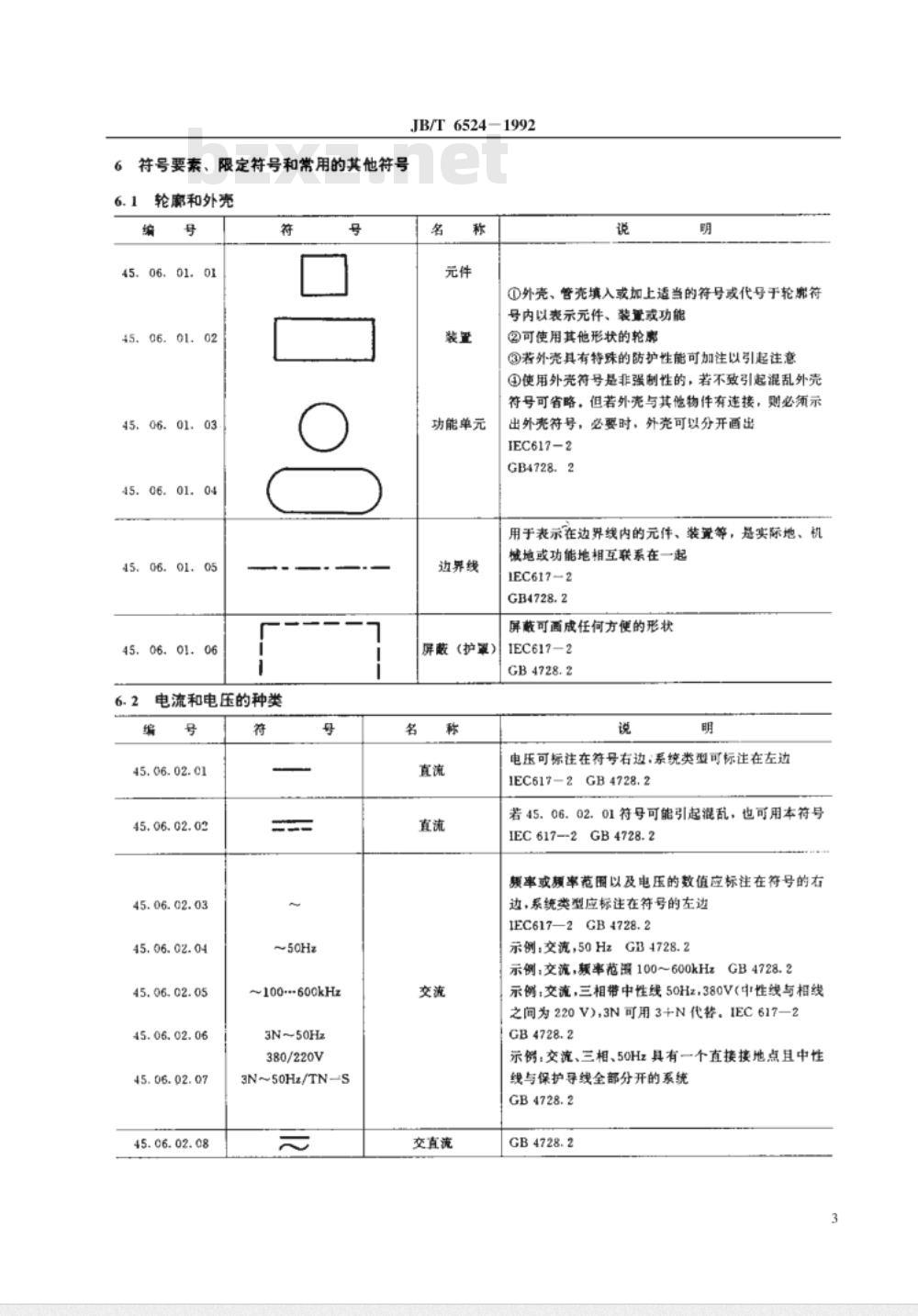

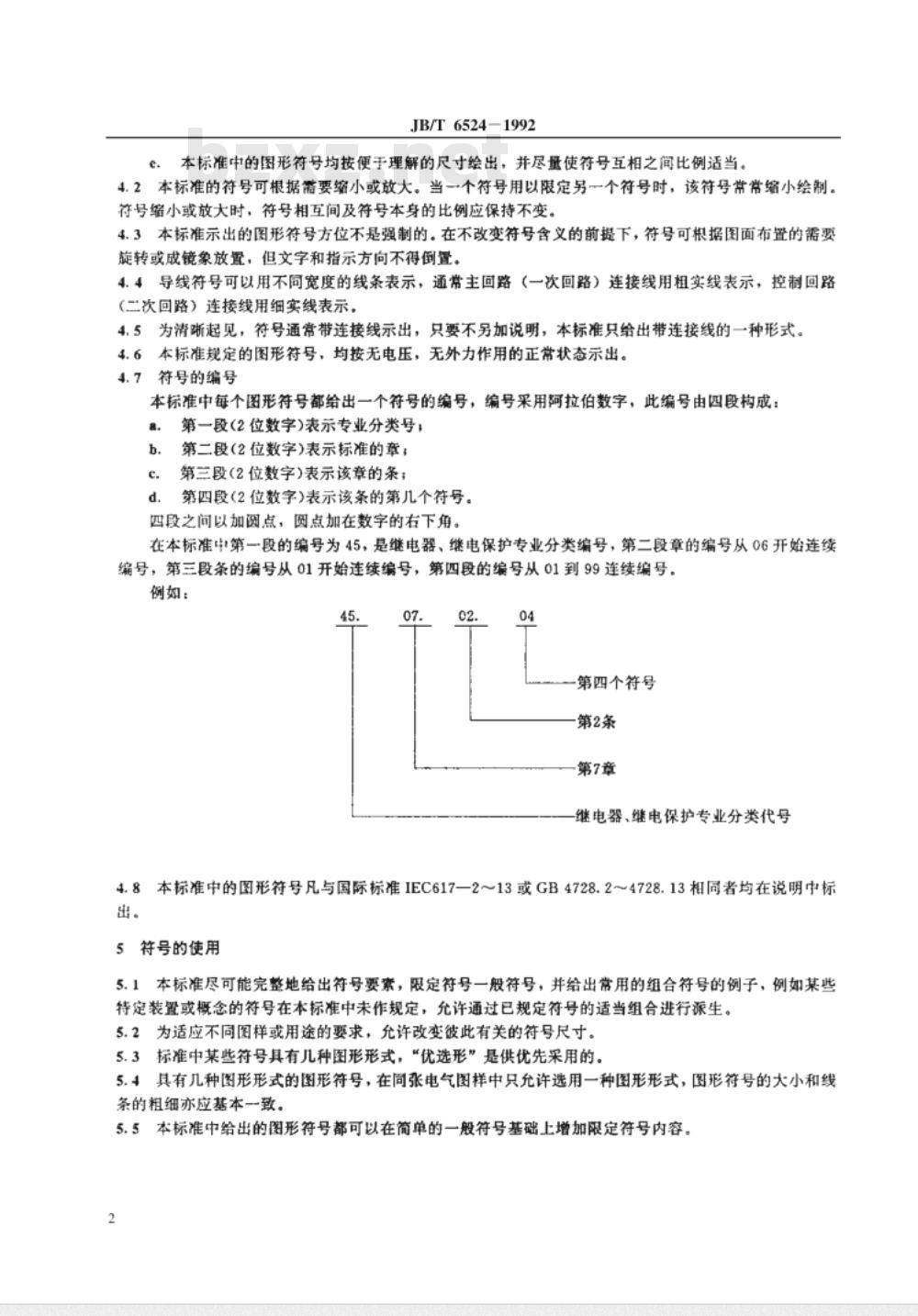

中华人民共和国机械行业标准 电力系统继电器、继电保护及自动化装置常用电气图形符号 JB/T 6524-1992 1. 主题内容与适用范围 本标准规定了电力系统继电器、继电保护及自动化装置产品设计、制造及使用的电气图常用电气图形符号。适用于电力系统继电器、继电保护及自动化装置产品各种电气图的绘制。 2. 引用标准 - GB2900.1 电工名间术语基本名词术语 - GB2900.17 电工名词术语 - GB4728 电气制图术语 - GB6988.1 继电器及继电保护装置电气图用图形符号 3. 术语 3.1 图形符号：通常在图样或其他文件中，用以表示一个设备和某种概念的图形、标记或符号。 3.2 符号要素：一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。 3.3 一般符号：用以表示一类产品和此类产品特征的一种通常很简单的符号。 3.4 限定符号：用以提供附加信息的一种加在其他符号上的符号。 3.5 方框符号：用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。 4. 基本要求 4.1 图形符号的绘制：符号应设计成能用于待定模数M的网格系统中，本标准使用的模数M为2.5mm。 - 符号的连线同网格线重合并终止于网格线的交叉点上。 - 矩形的边长和圆的直径应设计成2M的倍数，对较小的符号则选为1.5M、1M或0.5M。 - 两条连接线之间至少应有2M的距离，以符合国际通行的最小字符高为2.5mm要求。 - 符号应按便于理解的尺寸绘出，并尽量使符号互相之间比例适当。 4.2 符号的缩放：本标准的符号可根据需要缩小或放大，符号相互间及符号本身的比例应保持不变。 4.3 符号方位：符号方位不是强制的，符号可根据图面布置的需要旋转或成镜象放置，但文字和指示方向不得倒置。 4.4 导线符号：可以用不同宽度的线条表示，主回路（一次回路）连接线用粗实线表示，控制回路（二次回路）连接线用细实线表示。 4.5 符号的连接：符号通常带连接线示出，只要不另加说明，本标准只给出带连接线的一种形式。 4.6 符号的状态：本标准规定的图形符号，均按无电压，无外力作用的正常状态示出。 4.7 符号的编号：本标准中每个图形符号都给出一个符号的编号，编号采用阿拉伯数字，由四段构成。 5. 符号的使用 5.1 符号要素、限定符号和常用的组合符号应尽可能完整，允许通过已规定符号的适当组合进行派生。 5.2 为适应不同图样或用途的要求，允许改变彼此有关的符号尺寸。 5.3 标准中某些符号具有几种图形形式，优选形是供优先采用的。 5.4 在同张电气图样中只允许选用一种图形形式，图形符号的大小和线条的粗细应基本一致。 5.5 所有符号都可以在简单的一般符号基础上增加限定符号内容。 6. 符号要素、限定符号和常用的其他符号 6.1 轮廓和外壳 - 编号：45.06.01.01 - 电流和电压的种类 - 编号：45.06.01.02 - 电压源 - 编号：45.06.01.03 - 继电器 - 编号：45.06.01.04 - 断路器 - 编号：45.06.01.05 - 保护器 6.2 符号编号详细描述。
