【机械行业标准(JB)】 电动工具用电子调速开关

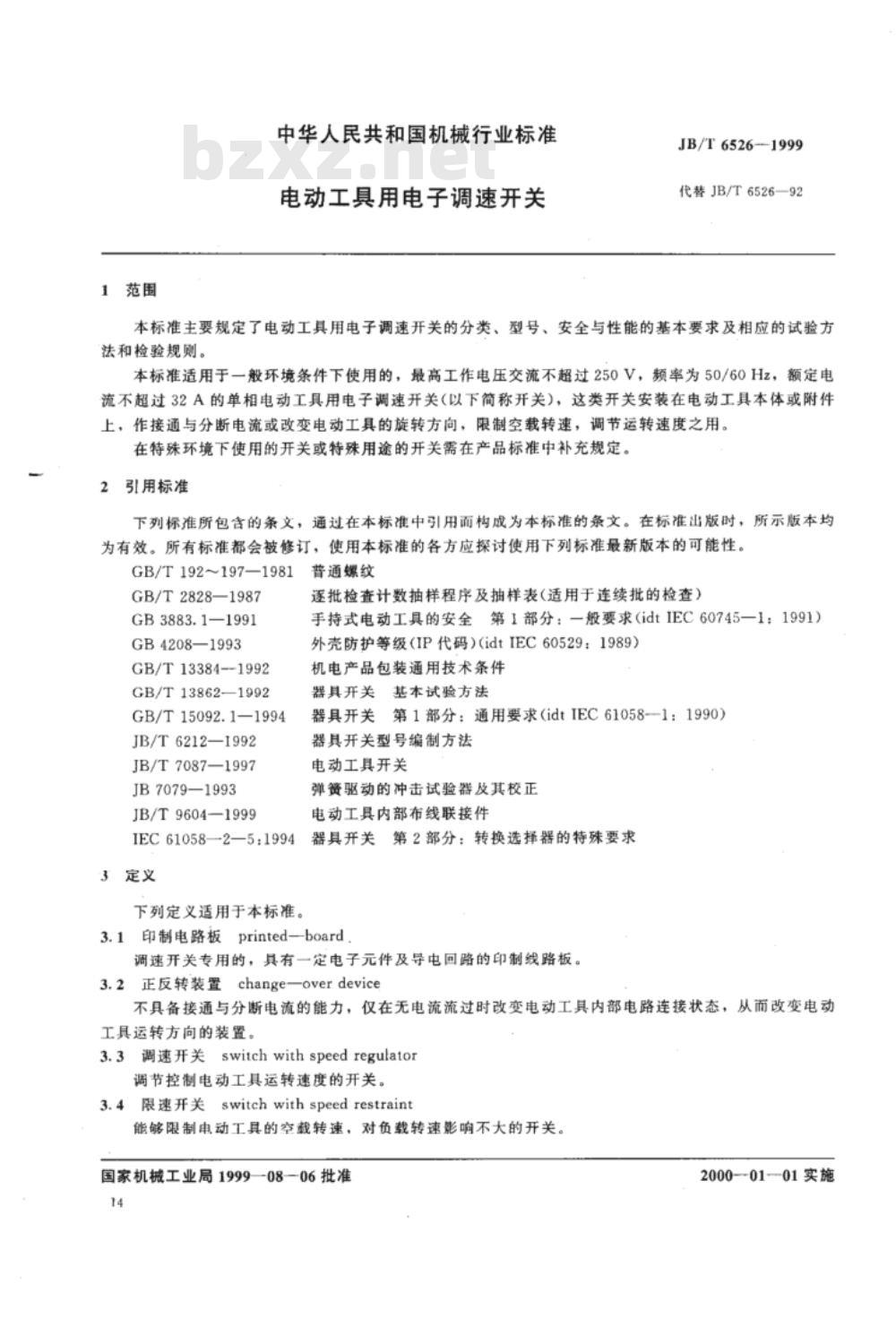

中华人民共和国机械行业标准 电动工具用电子调速开关 JB/T 6526—1999 代替JB/T6526—92 本标准主要规定了电动工具用电子调速开关的分类、型号、安全与性能的基本要求及相应的试验方法和检验规则。 本标准适用于一般环境条件下使用的，最高工作电压交流不超过250V，频率为50/60Hz，额定电流不超过32A的单相电动工具用电子调速开关（以下简称开关）。这些开关安装在电动工具本体或附件上，用于接通与分断电流、改变电动工具的旋转方向、限制空载转速、调节运转速度等功能。特殊环境下使用的开关或特殊用途的开关需在产品标准中补充规定。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文： - GB/T192~197—1981 普通螺纹 - GB/T2828—1987 - GB3883.1—1991 - GB4208—1993 - GB/T13384--1992 - GB/T13862—1992 - GB/T15092.1—1994 - JB/T6212—1992 - JB/T7087—1997 - JB7079—1993 - JB/T9604—1999 3. 定义 下列定义用于本标准： 3.1 印制电路板：调速开关专用的，具有一定电子元件及导电回路的印制线路板。 3.2 正反转装置：不具备接通与分断电流的能力，仅在无电流流过时改变电动工具内部电路连接状态，从而改变电动工具运转方向的装置。 3.3 调速开关：调节控制电动工具运转速度的开关。 3.4 限速开关：能够限制电动工具的空载转速，对负载转速影响不大的开关。 3.5 自动复位开关：当足够的外力作用在开关的操动件上时，引起开关中的动触头动作，当外力去除时，动触头自动返回到原始状态。 3.6 闭合锁定开关：“on”锁定开关，自动复位开关在外力作用下触头处于接通位置时，操作者用同一只手通过一个简单的操作能将其锁定。 3.7 断开锁定开关：“off”锁定开关，开关触头原始处于断开位置，操作者必须先解除锁定后，才能继而操作操动件使触头闭合。 3.8 瞬时动作：动静触头间的闭合或断开速度由机构本身所决定，与操动件运动速度无关。 3.9 插入式结构开关：“plug-in”开关，通过其上的插件插入专用的插座内，使开关与电动工具实现电气连接。 3.10 电子式断开：开关借助半导体器件在至少一个极上切断电路的方式，但它既不是完全断开，也不是微小断开。 4. 开关的基本参数 开关的基本参数按表1规定。 表1 基本参数 电源种类和额定频率：交流 50/60Hz 5. 分类、型号与标志 本标准规定了电动工具用电子调速开关的分类、型号和标志要求，并提供了详细的标志定义与使用指南。
