【机械行业标准(JB)】 工业锅炉上煤机 通用技术条件

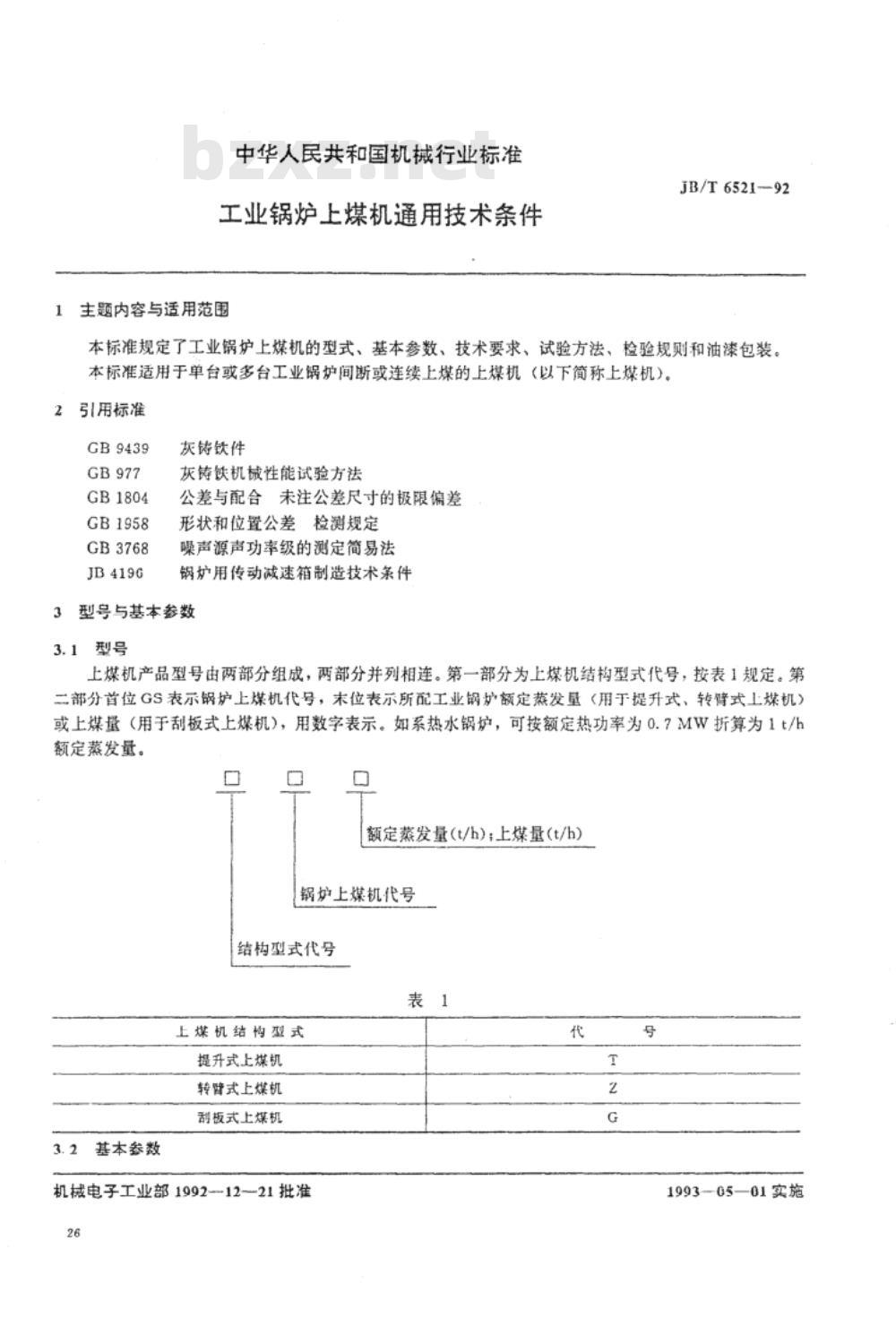

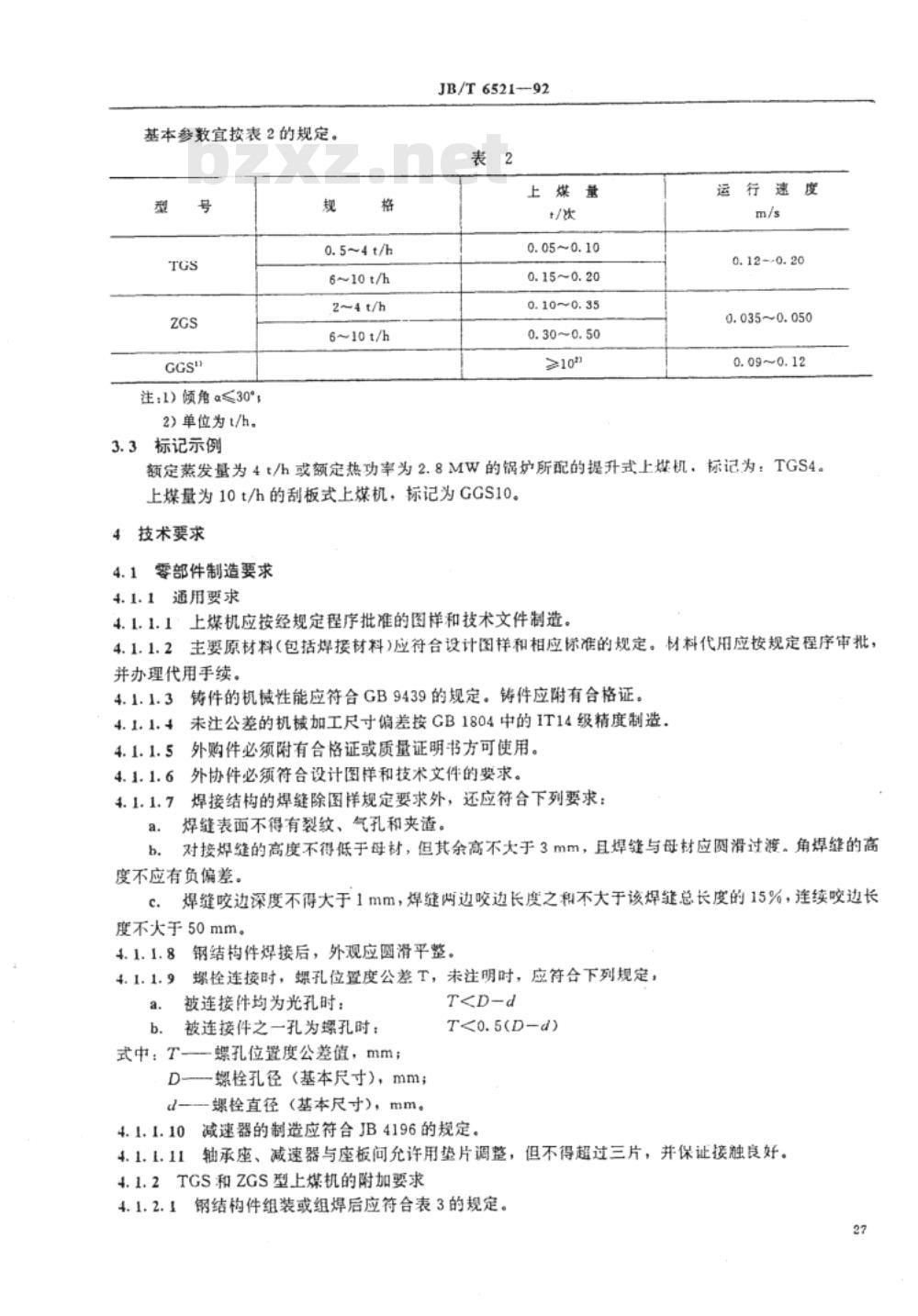

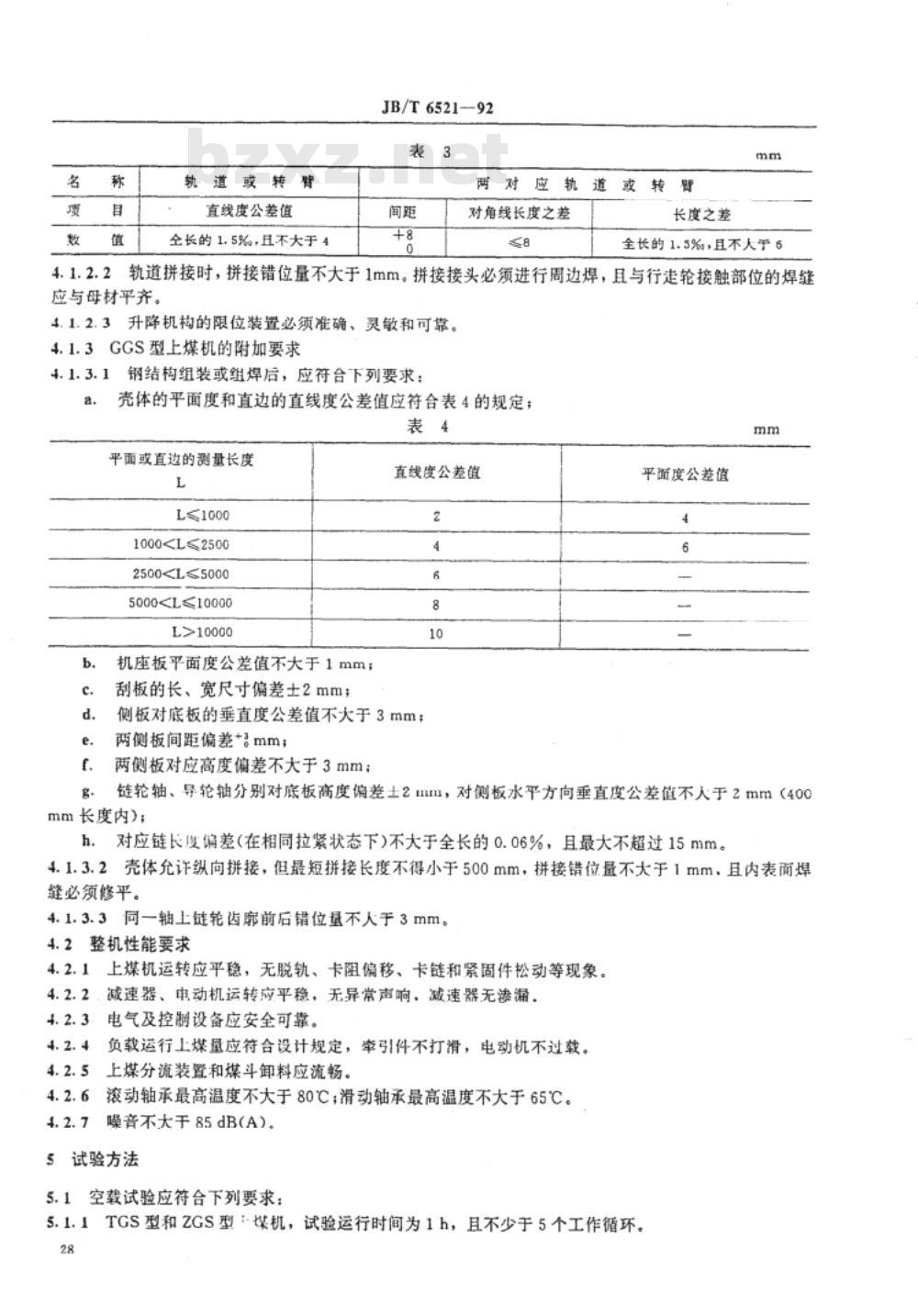

中华人民共和国机械行业标准 工业锅炉上煤机通用技术条件 JB/T 6521-92 1. 范围 本标准规定了工业锅炉上煤机的型式、基本参数、技术要求、试验方法、检验规则和油漆包装。本标准适用于单台或多台工业锅炉间断或连续上煤的上煤机（以下简称上煤机）。 2. 引用标准 本标准引用了以下标准： - GB9439 灰铸铁件 - GB977 灰铸铁机械性能试验方法 - GB1804 公差与配合未注公差尺寸的极限偏差形状和位置公差检测规定 - GB1958 噪声源声功率级的测定简易法 - GB3768 锅炉用传动减速箱制造技术条件 - JB419G 型号与基本参数 3. 技术要求 3.1 型号说明 上煤机产品型号由两部分组成，两部分并列相连。第一部分为上煤机结构型式代号，按表1规定。第二部分首位GS表示锅炉上煤机代号，末位表示所配工业锅炉额定蒸发量（用于提升式、转臂式上煤机）或上煤量（用于刮板式上煤机），用数字表示。 表1 上煤机结构型式 | 结构型式 | 提升式上煤机 | 转臂式上煤机 | 刮板式上煤机 | |------------|--------------|--------------|--------------| 3.2 基本参数 机械电子工业部1992年12月21日批准，1993年5月1日实施。基本参数见表2。 表2 基本参数 | 型号 | 上煤量(t/h) | 运行速度(m/s) | |--------|-------------|----------------| | TGS | 0.5-4 | 0.12-0.20 | | ZGS | 6-10 | 0.035-0.050 | | GGSt | 2-4 | 0.09-0.12 | 3.3 标记示例 额定蒸发量为4t/h或额定热功率为2.8MW的锅炉所配的提升式上煤机，标记为TGS4。上煤量为10t/h的刮板式上煤机，标记为GGS10。 4. 零部件制造要求 4.1 通用要求 4.1.1 上煤机应按经规定程序批准的图样和技术文件制造。主要原材料（包括焊接材料）应符合设计图样和相应标准的规定。材料代用应按规定程序审批，并办理代用手续。 4.1.2 焊接结构的焊缝应符合下列要求：焊缝表面不得有裂纹、气孔和夹渣。对接焊缝的高度不得低于母材，但其余高不大于3mm，且焊缝与母材应圆滑过渡。 4.1.3 外购件必须附有合格证或质量证明书方可使用。钢结构件焊接后，外观应圆滑平整。 4.2 TGS和ZGS型上煤机的附加要求 4.2.1 钢结构件组装或组焊后应符合表3的规定。 表3 钢结构件要求 | 项目 | 数值 | |---------------|-----------------| | 轨道或转臂直线度公差值 | 全长的1.5%，且不大于4mm | | 轨道拼接错位量 | 不大于1mm | 4.3 GGS型上煤机的附加要求 4.3.1 钢结构组装或组焊后，应符合下列要求：壳体的平面度和直边的直线度公差值应符合表4的规定。 表4 机座板平面度公差 | 测量长度 | 平面度公差值 | |----------|---------------| | L ≤ 1000 | 不大于1mm | | 1000 < L ≤ 2500 | 不大于2mm | | 2500 < L ≤ 5000 | 不大于3mm | | L > 5000 | 不大于4mm |
