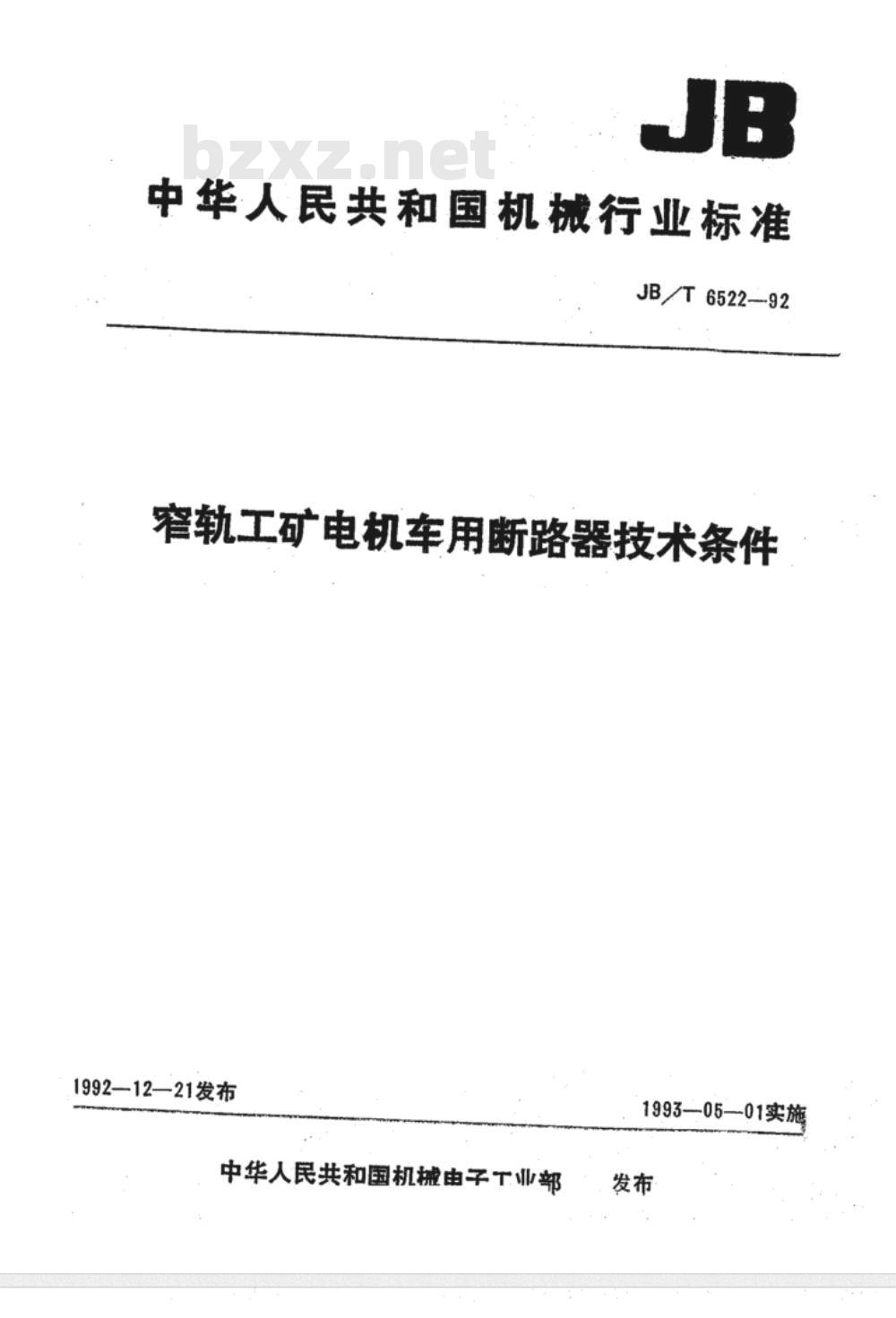

【机械行业标准(JB)】 窄轨工矿电机车用断路器 技术条件

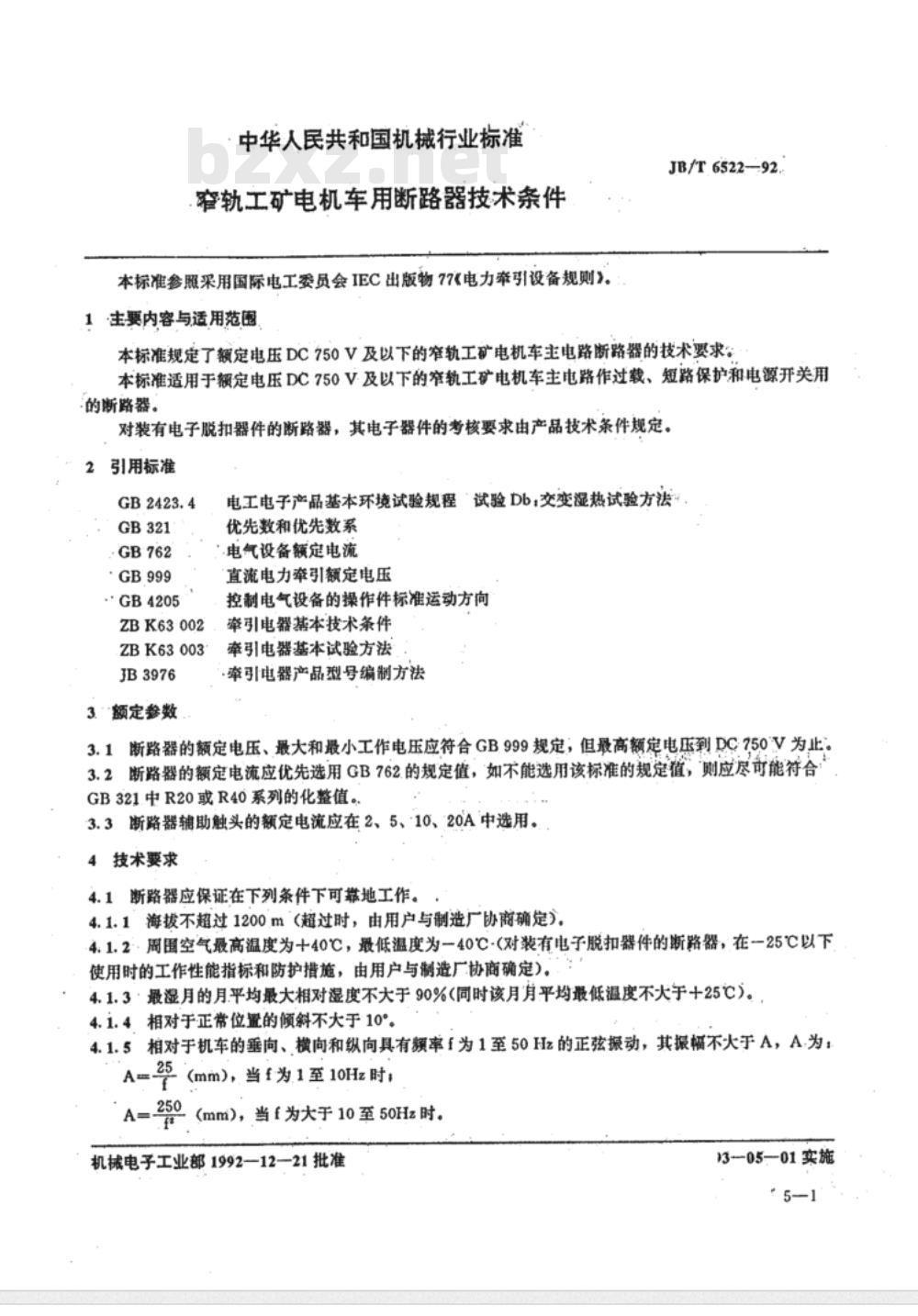

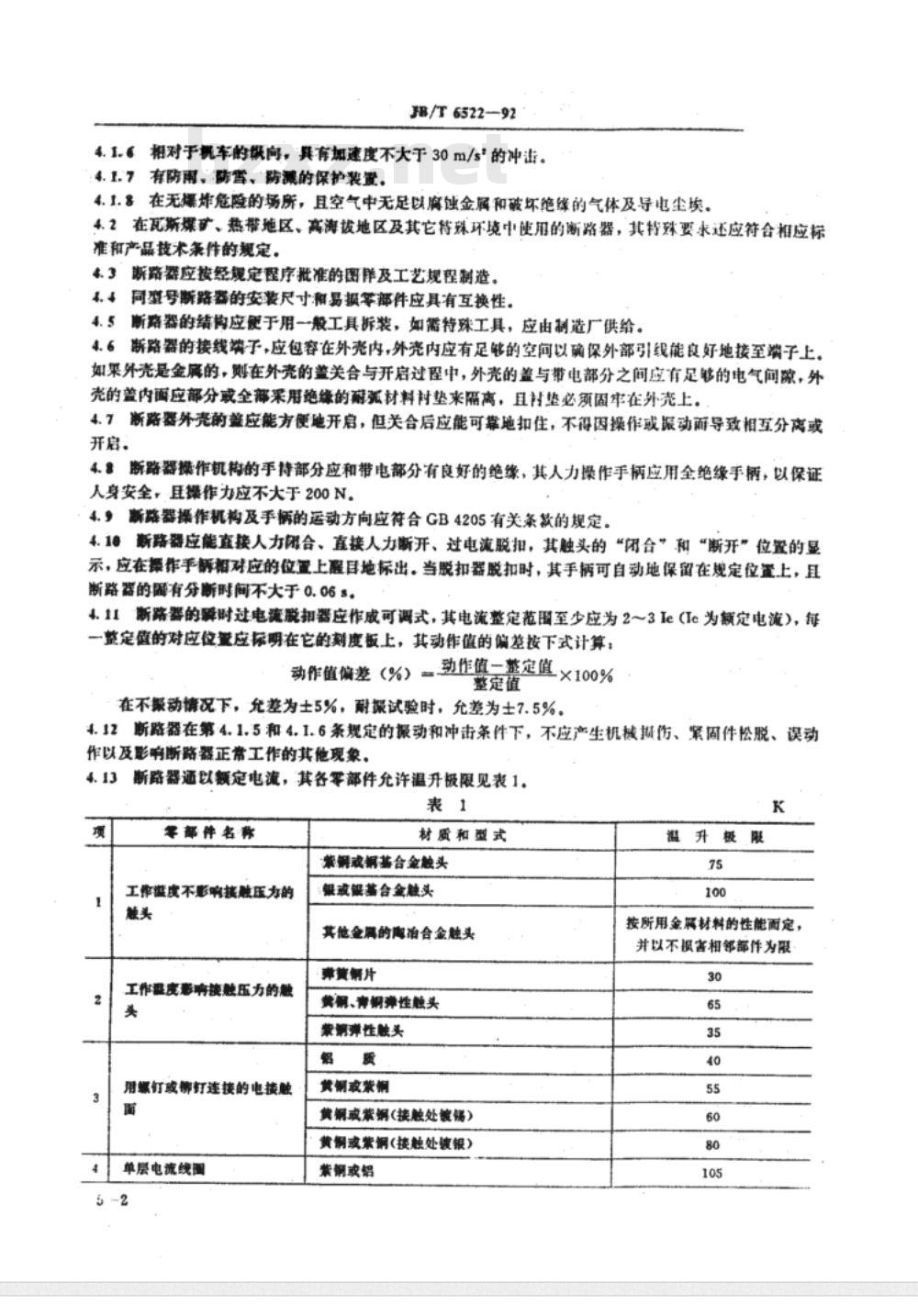

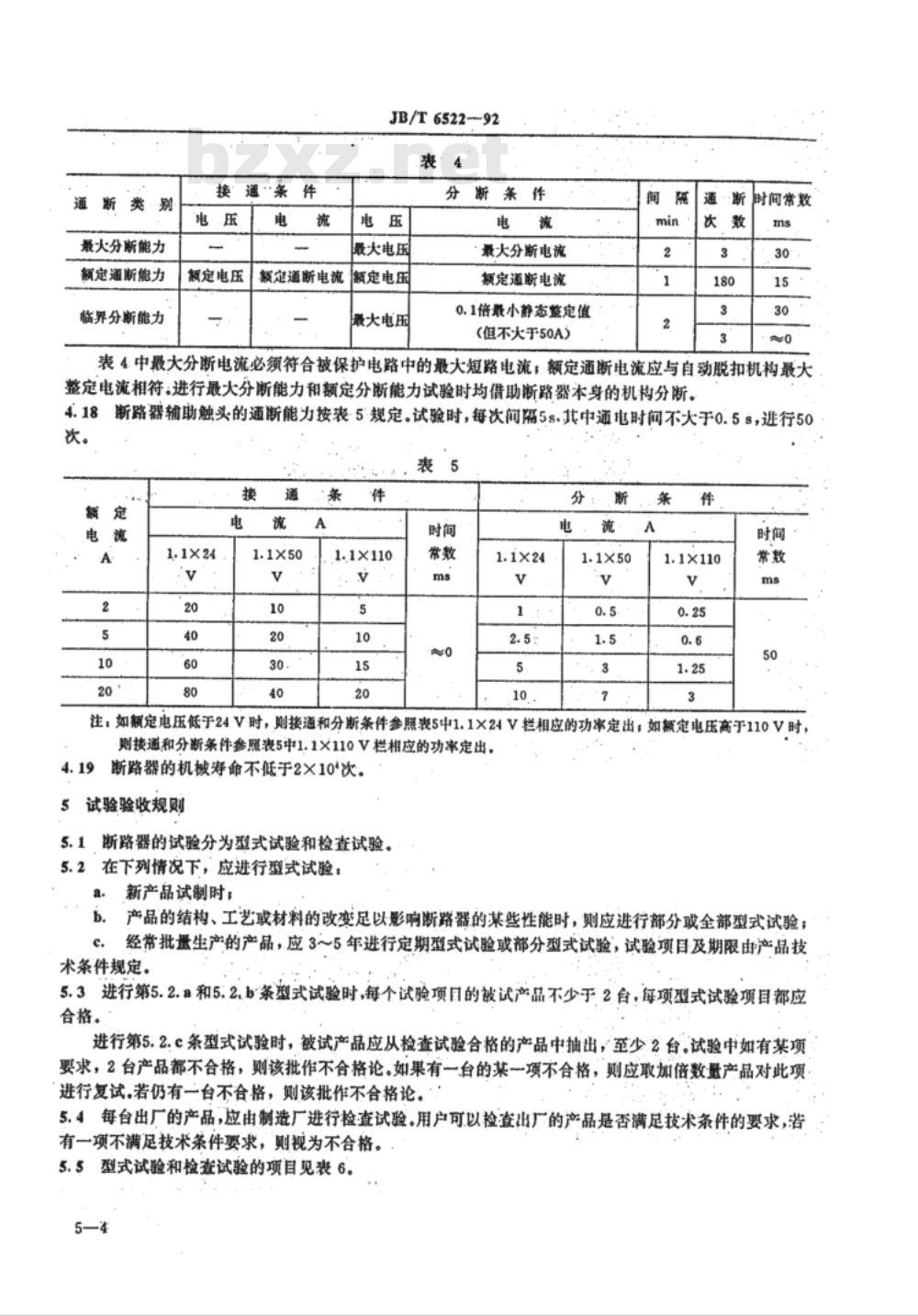

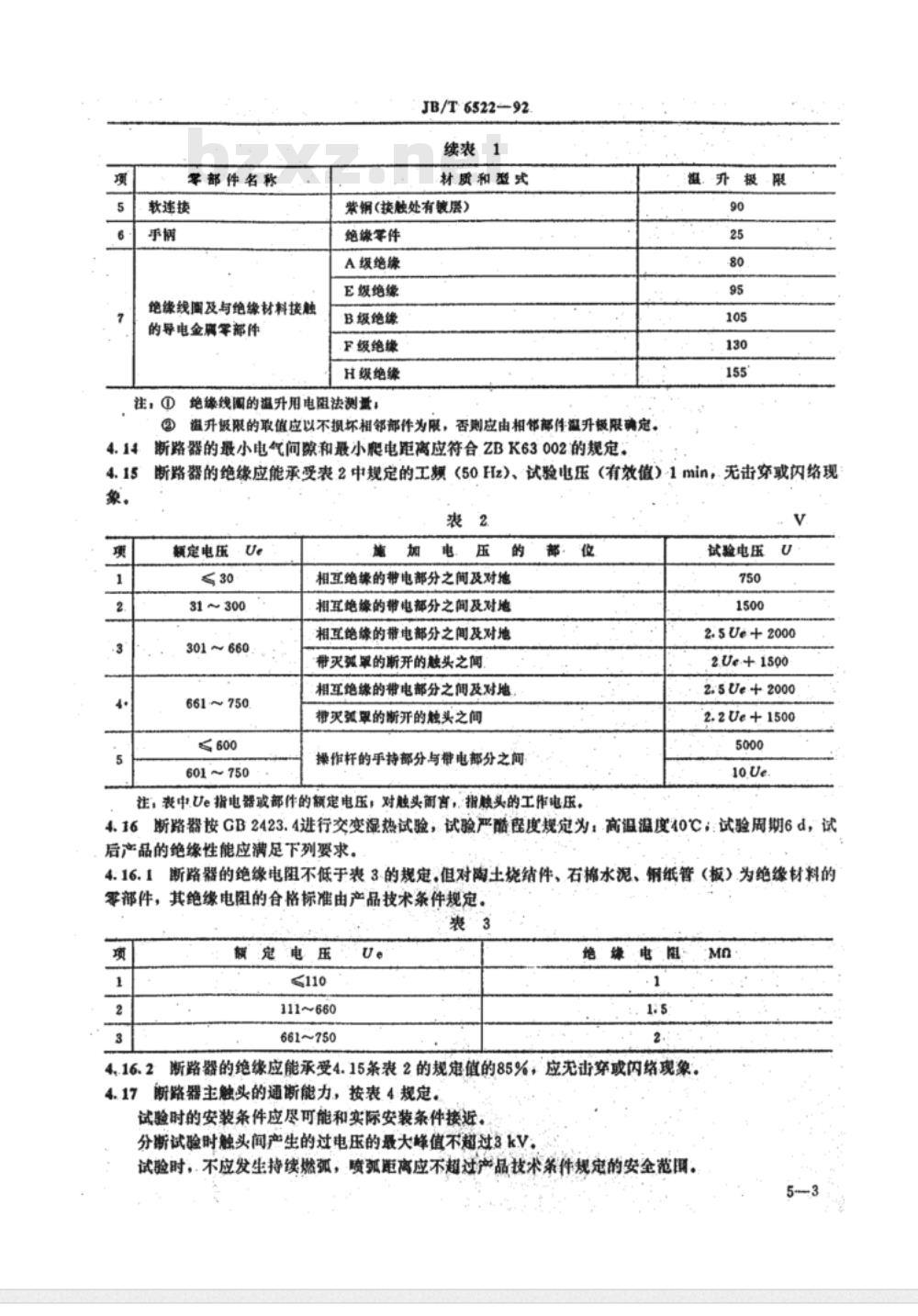

中华人民共和国机械行业标准 窄轨工矿电机车用断路器技术条件 JB/T 6522-92 1. 主要内容与适用范围 本标准规定了额定电压DC750V及以下的窄轨工矿电机车主电路断路器的技术要求。适用于额定电压DC750V及以下的窄轨工矿电机车主电路作过载、短路保护和电源开关用的断路器。对于装有电子脱扣器件的断路器，其电子器件的考核要求由产品技术条件规定。 2. 引用标准 本标准引用了以下标准： - GB2423.4 电工电子产品基本环境试验规程试验 - GB321 电气设备额定电流 - GB762 直流电力牵引额定电压 - GB999 控制电气设备的操作件标准运动方向 - GB4205 牵引电器基本技术条件 - ZBK63·002 牵引电器基本试验方法 - ZBK63003 牵引电器产品型号编制方法 3. 额定参数 3.1 断路器的额定电压、最大和最小工作电压应符合GB999规定，但最高额定电压为DC750V为止。 3.2 断路器的额定电流应优先选用GB762的规定值，如不能选用该标准的规定值，则应尽可能符合GB321中R20或R40系列的化整值。 3.3 断路器辅助触头的额定电流应在2、5、10、20A中选用。 4. 技术要求 4.1 断路器应保证在下列条件下可靠地工作： 4.1.1 海拔不超过1200m（超过时，由用户与制造厂协商确定）。 4.1.2 周围空气最高温度为40℃，最低温度为-40℃（对装有电子脱扣器件的断路器，在-25℃以下使用时的工作性能指标和防护措施，由用户与制造厂协商确定）。 4.1.3 最湿月的月平均最大相对湿度不大于90%（同时该月月平均最低温度不大于25℃）。 4.1.4 相对于正常位置的倾斜不大于10°。 4.1.5 相对于机车的垂直、横向和纵向具有额定为1至50Hz的正弦振动，其振幅不大于25mm（当频率为1至10Hz时）；振幅不大于250mm（当频率为大于10至50Hz时）。 4.1.6 相对于机车的振荡，其加速度不大于30m/s²。 4.1.7 断路器应有防雨、防雪、防溅的保护装置。 4.1.8 适用于无爆炸危险的场所，且空气中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。 4.2 特殊环境条件下使用的断路器，其特殊要求还应符合相应标准和产品技术条件的规定。 4.3 断路器应按经规定程序批准的图纸和工艺规程制造。 4.4 同型号断路器的安装尺寸和易损零部件应具有互换性。 4.5 断路器的结构应便于用一般工具拆装，如需特殊工具，应由制造厂提供。 4.6 断路器的接线端应包容在外壳内，外壳内应有足够的空间以确保外部引线能良好地接至端子上。如果外壳是金属的，在外壳的盖关合与开启过程中，外壳的盖与带电部分之间应有足够的电气间隙，外壳的盖内面应部分或全部采用绝缘的耐弧材料来隔离，且隔离垫必须牢固地固定在外壳上。 4.7 断路器外壳的设计应便于开启，但关合后应能可靠地扣住，不得因操作或振动导致相互分离或开启。 4.8 断路器操作机构的手持部分应与带电部分有良好的绝缘，操作手柄应用全绝缘手柄，以保证人身安全，操作力应不大于200N。 4.9 断路器操作机构及手柄的运动方向应符合GB4205有关条款的规定。 4.10 断路器应能通过人力直接闭合，直接人力断开，过电流脱扣，其触头的“闭合”和“断开”位置应在操作手柄上醒目地标出。当脱扣器脱扣时，手柄应自动保留在规定位置上，且断路器的分断时间不大于0.06秒。 4.11 断路器的过电流脱扣器应为可调式，其电流整定范围至少应为23le（Te为额定电流）。每一整定值的对应位置应标明在刻度板上，动作值的偏差按公式计算；动作值偏差（%）=（整定值-动作值）×100%/整定值。在不加力的情况下，允差为±5%，耐操试验时允差为±7.5%。 4.12 断路器在第4.1.5和4.1.6条规定的搬动和冲击条件下，不应产生机械损伤、紧固件松脱、误动作以及影响断路器正常工作的其他现象。 4.13 断路器通电后，各零部件的允许温升极限见表1。 表1 零部件温升限制 | 项目 | 材质和型式 | |--------------------------------|-------------------------| | 工作压力不影响接触压力的触头 | 紫钢或铜基合金触头 | | 工作压力影响接触压力的触头 | 银或银基合金触头 | | 用螺钉或铆钉连接的电接触部分 | 其他金属的陶瓷合金触头 |
