【机械行业标准(JB)】 组合冷库用隔热夹芯板 技术条件

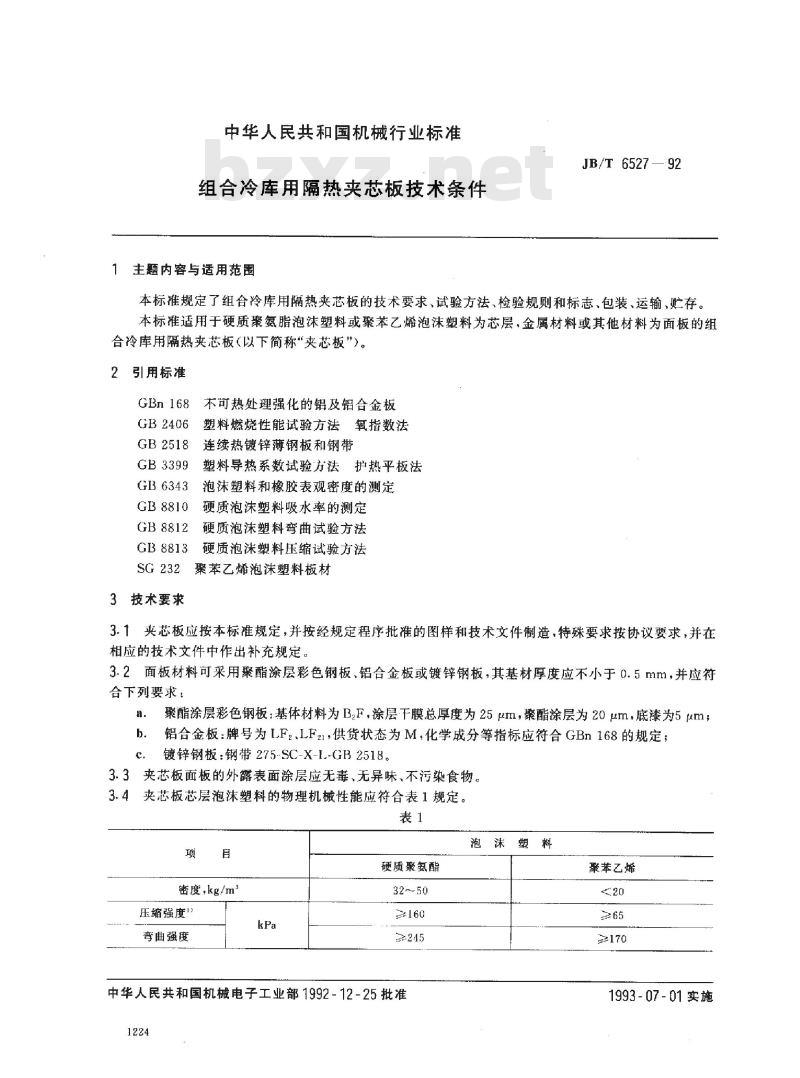

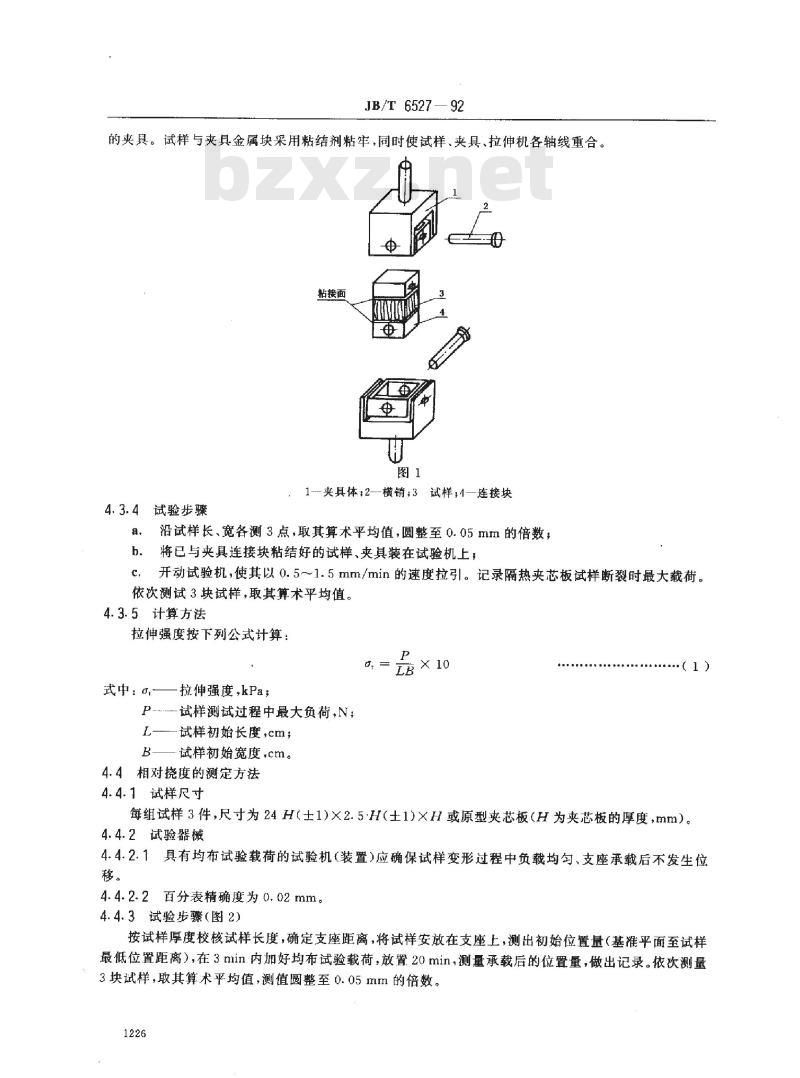

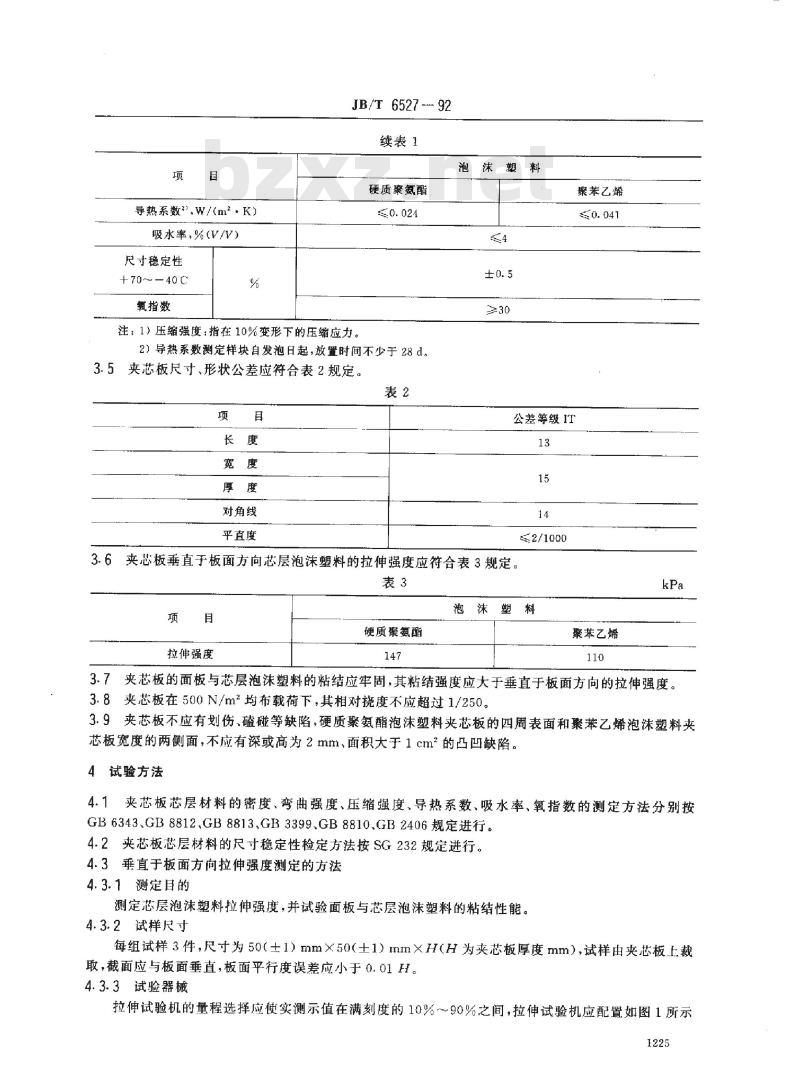

中华人民共和国机械行业标准 组合冷库用隔热夹芯板技术条件 1 主题内容与适用范围 JB/T 6527—92 本标准规定了组合冷库用隔热夹芯板的技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于硬质聚氨酯泡沫塑料或聚苯乙烯泡沫塑料为芯层，金属材料或其他材料为面板的组合冷库用隔热夹芯板（以下简称“夹芯板”）。 2 引用标准 GBn168 不可热处理强化的铝及铝合金板 GB2406 塑料燃烧性能试验方法氧指数法 GB2518 连续热镀锌薄钢板和钢带塑料导热系数试验方法护热平板法 GB 3399 GB6343 GB 8810 GB 8812 GB 8813 SG232 3 技术要求 3.1 夹芯板应按本标准规定，并按经规定程序批准的图样和技术文件制造，特殊要求按协议要求，并在相应的技术文件中作出补充规定。 3.2 面板材料可采用聚酯涂层彩色钢板、铝合金板或镀锌钢板，其基材厚度应不小于0.5mm，并应符合下列要求： 聚酯涂层彩色钢板：基体材料为BzF，涂层干膜总厚度为25μm，聚酯涂层为20μm，底漆为5μm； a. 铝合金板：牌号为LF，LFz1，供货状态为M，化学成分等指标应符合GBn168的规定；镀锌钢板：钢带275-SC-X-L-GB2518。 3.3 夹芯板面板的外露表面涂层应无毒、无异味、不污染食物。 3.4 夹芯板芯层泡沫塑料的物理机械性能应符合表1规定。 3.5 夹芯板尺寸、形状公差应符合表2规定。 3.6 夹芯板垂直于板面方向芯层泡沫塑料的拉伸强度应符合表3规定。 3.7 夹芯板的面板与芯层泡沫塑料的粘结应牢固，其粘结强度应大于垂直于板面方向的拉伸强度。 3.8 夹芯板在500N/m2均布载荷下，其相对挠度不应超过1/250。 3.9 夹芯板不应有划伤、磕碰等缺陷，硬质聚氨酯泡沫塑料夹芯板的四周表面和聚苯乙烯泡沫塑料夹芯板宽度的两侧面，不应有深或高为2mm、面积大于1cm2的凸凹缺陷。 4 试验方法 4.1 夹芯板芯层材料的密度、弯曲强度、压缩强度、导热系数、吸水率、氧指数的测定方法分别按GB6343.GB8812、GB8813.GB3399、GB8810、GB2406规定进行。 4.2 夹芯板芯层材料的尺寸稳定性检定方法按SG232规定进行。 4.3 垂直于板面方向拉伸强度测定的方法 4.3.1 测定芯层泡沫塑料拉伸强度，并试验面板与芯层泡沫塑料的粘结性能。 4.3.2 试样尺寸：每组试样3件，尺寸为50(±1)mm×50(±1)mm×H（H为夹芯板厚度mm），试样由夹芯板上裁取，截面应与板面垂直，板面平行度误差应小于0.01H。 4.3.3 试验器械：拉伸试验机的量程选择应使实测示值在满刻度的10%~90%之间，拉伸试验机应配置如图1所示的夹具。 4.4 相对挠度的测定方法：试样尺寸...
