【机械行业标准(JB)】 离心式污水泵 技术条件

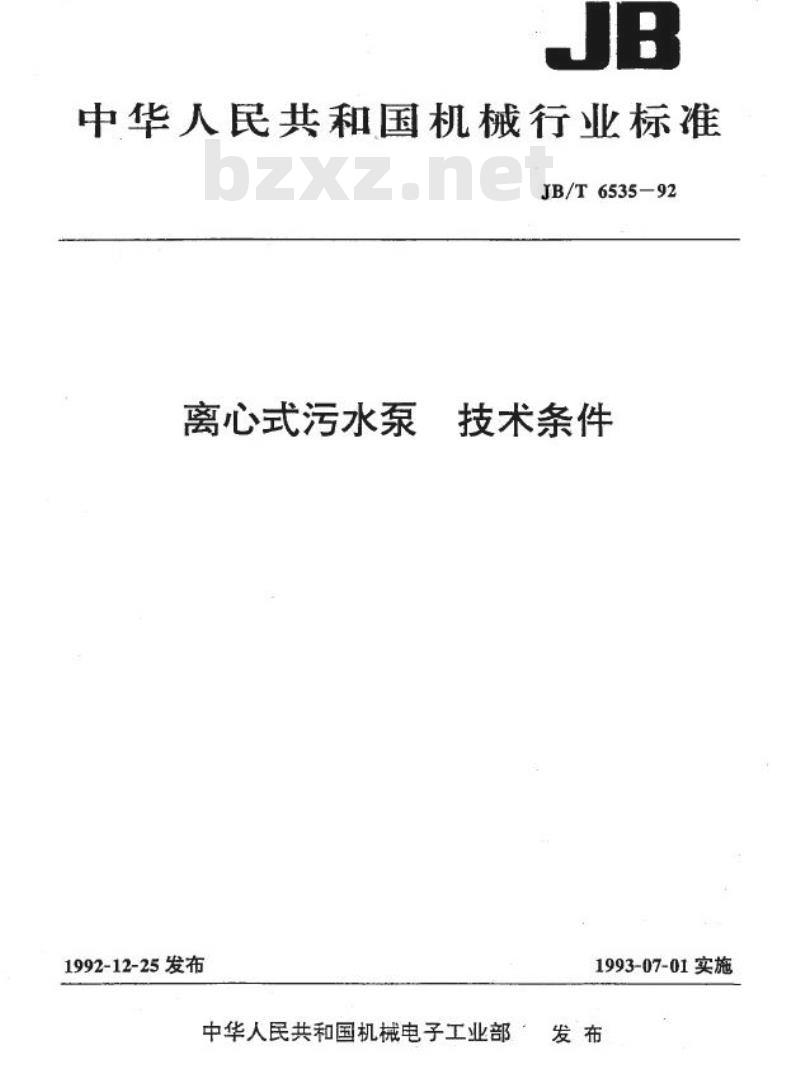

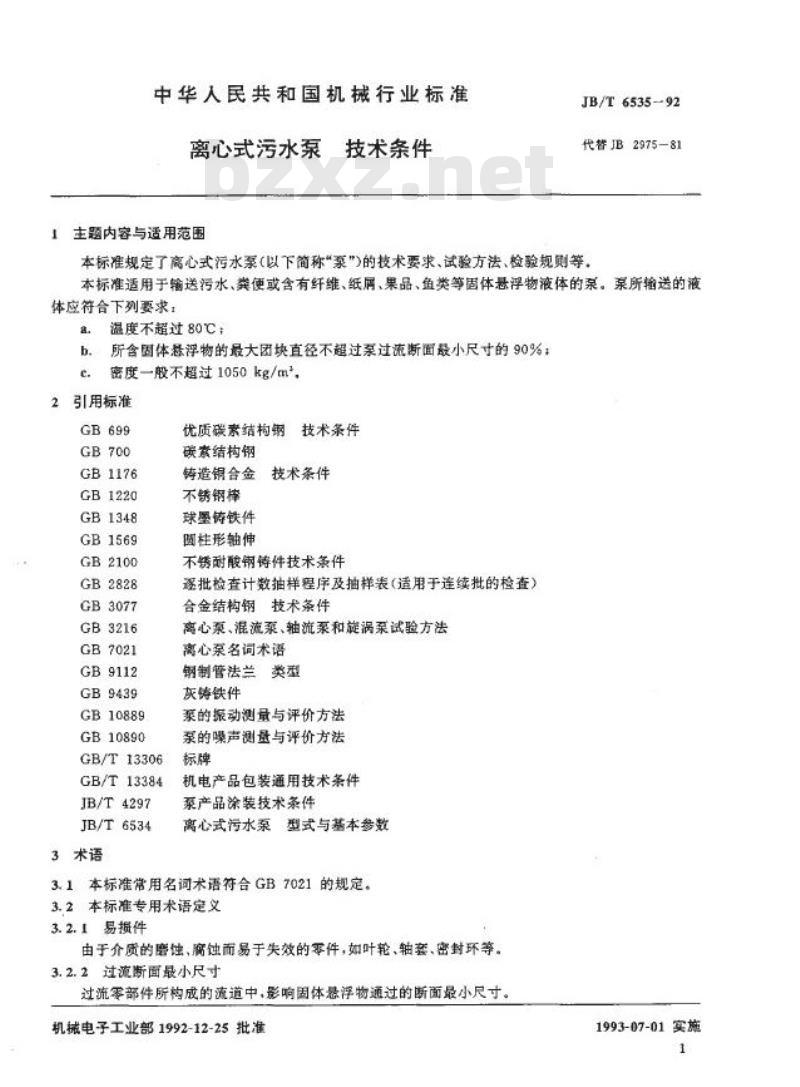

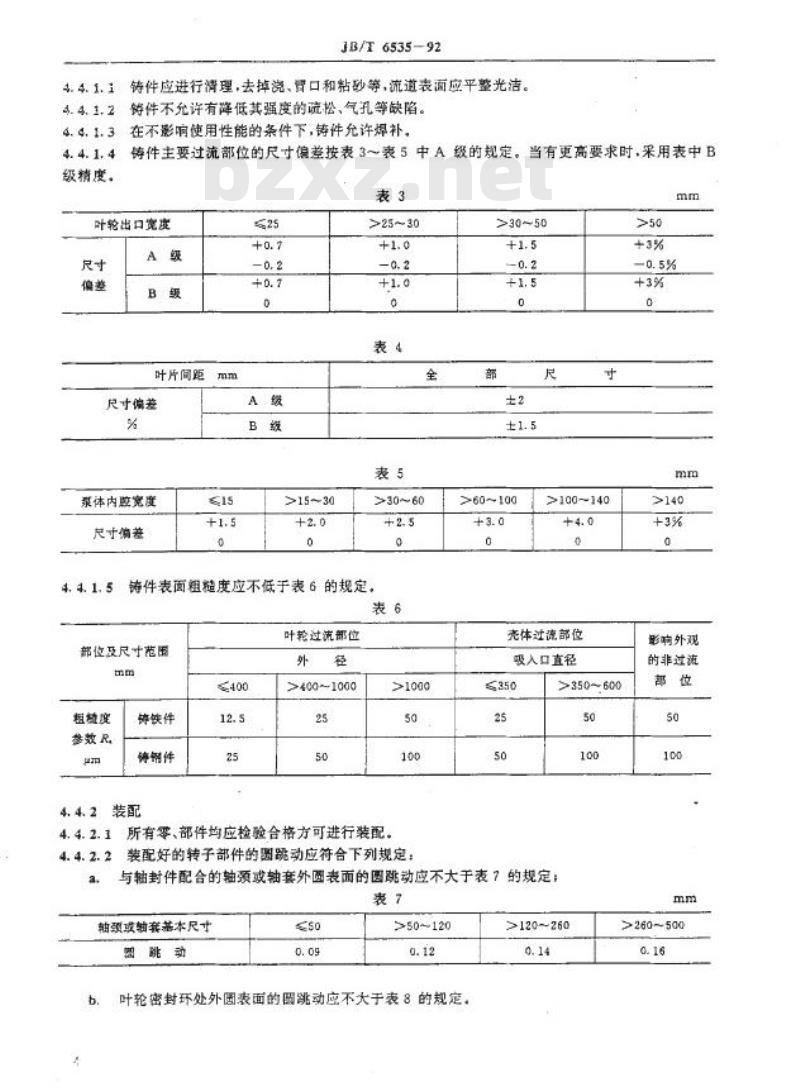

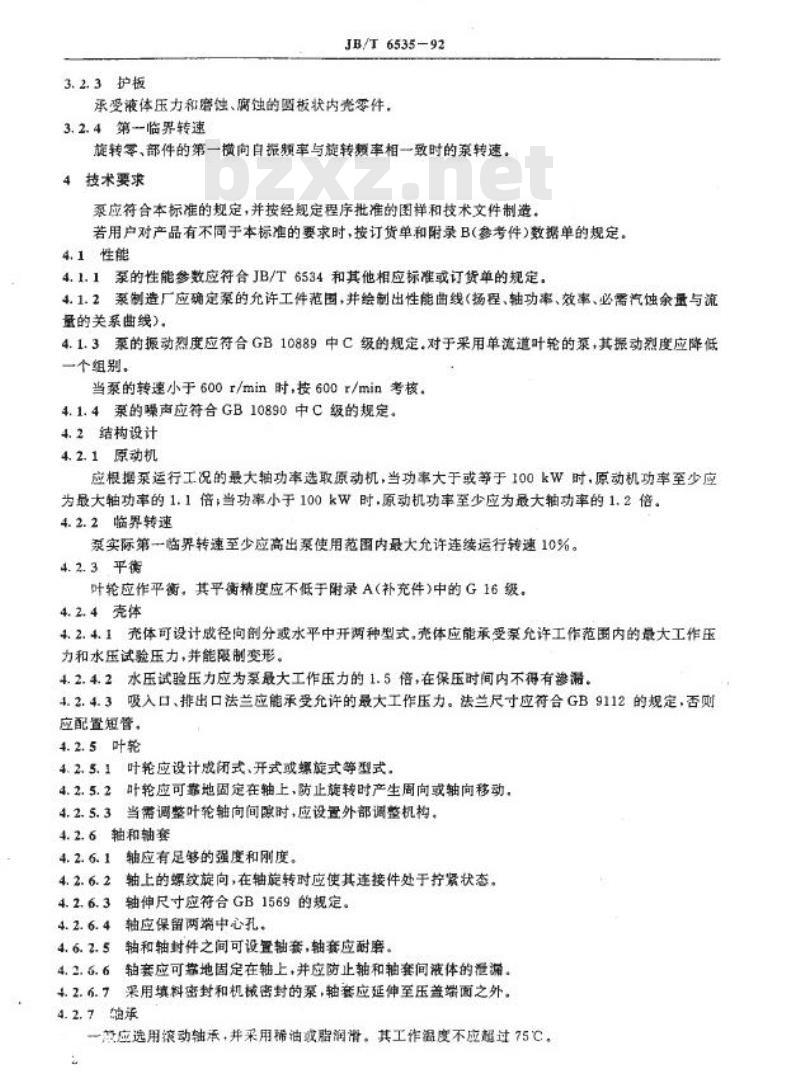

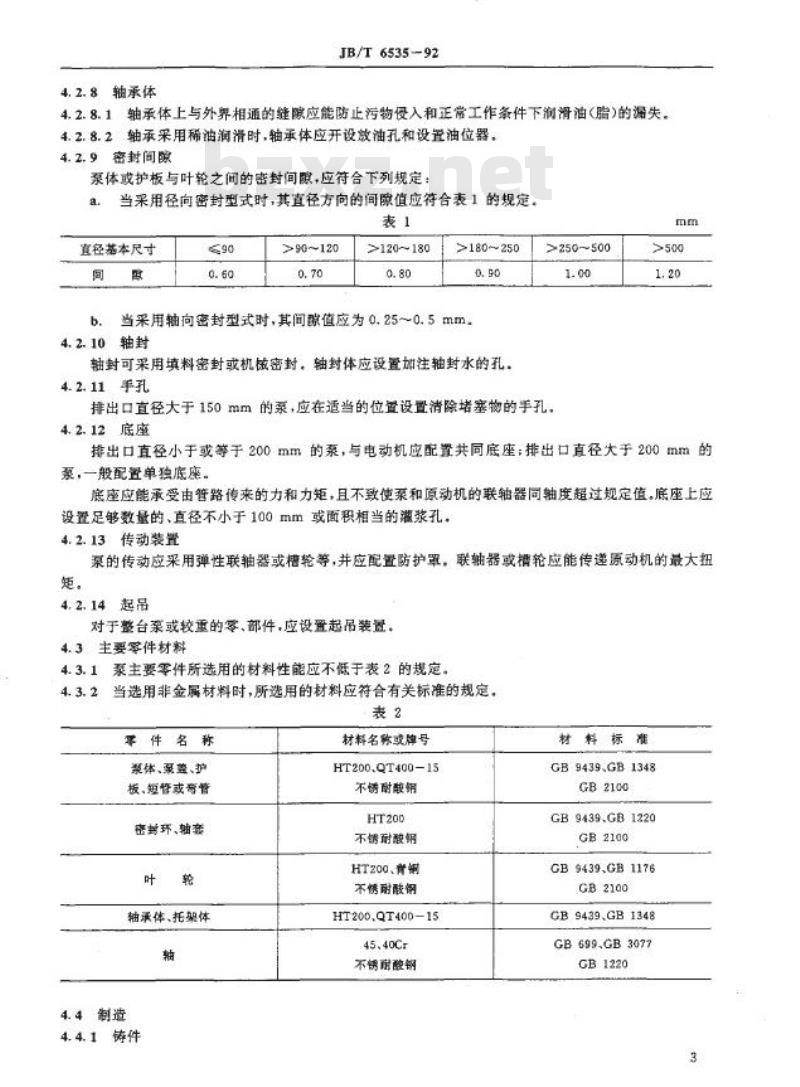

中华人民共和国机械行业标准 离心式污水泵 JB/T6535-92 1992-12-25发布 中华人民共和国机械电子工业部发布 1993-07-01实施 1 主题内容与适用范围 本标准规定了离心式污水泵（以下简称“泵”）的技术要求、试验方法、检验规则等。本标准适用于输送污水、粪便或含有纤维、纸屑、果品、鱼类等固体悬浮物液体的泵，所输送的液体应符合下列要求： - 温度不超过80℃； - 所含固体悬浮物的最大团块直径不超过泵过流断面最小尺寸的90%； - 密度一般不超过1050kg/m³。 2 引用标准 GB699, GB700, GB1176, GB1220, GB1348, GB1569, GB2100, GB2828, GB3077, GB3216, GB7021, GB9112, GB9439, GB10889, GB10890, GB/T13306, GB/T13384, JB/T4297, JB/T6534。 3 术语 3.1 本标准常用名词术语符合GB7021的规定。 3.2 本标准专用术语定义 3.2.1 易损件：由于介质的磨蚀、腐蚀而易于失效的零件，如叶轮、轴套、密封环等。 3.2.2 过流断面最小尺寸：过流零部件所构成的流道中，影响固体悬浮物通过的断面最小尺寸。 3.2.3 护板：承受液体压力和磨蚀、腐蚀的圆板状内壳零件。 3.2.4 临界转速：旋转零部件的第一横向自振频率与旋转频率相一致时的泵转速。 4 技术要求 4.1 性能 4.1.1 泵的性能参数应符合JB/T6534和其他相应标准或订货单的规定。 4.1.2 泵制造厂应确定泵的允许工作范围，并绘制出性能曲线（扬程、轴功率、效率、必需汽蚀余量与流量的关系曲线）。 4.1.3 泵的振动烈度应符合GB10889中C级的规定。对于采用单流道叶轮的泵，其振动烈度应降低一个组别。泵的转速小于600r/min时，按600r/min考核。 4.1.4 泵的噪声应符合GB10890中C级的规定。 4.2 结构设计 4.2.1 原动机应根据泵运行工况的最大轴功率选取。当功率大于或等于100kW时，原动机功率至少应为最大轴功率的1.1倍；当功率小于100kW时，原动机功率至少应为最大轴功率的1.2倍。 4.2.2 临界转速：泵实际第一临界转速至少应高出票使用范围内最大允许连续运行转速的10%。 4.2.3 平衡：叶轮应作平衡，其平衡精度应不低于附录A（补充件）中的G16级。 4.2.4 壳体：壳体可设计成径向剖分或水平中开两种型式，壳体应能承受泵允许工作范围内的最大工作压力和水压试验压力，并能限制变形。 4.2.5 叶轮：叶轮应设计成闭式、开式或螺旋式等型式，可靠地固定在轴上，防止旋转时产生周向或轴向移动。 4.2.6 轴和轴套：轴应有足够的强度和刚度，轴上的螺纹旋向应使连接件处于紧状态，轴伸尺寸应符合GB1569的规定。 4.2.7 轴承：应选用滚动轴承，并采用稀油或脂润滑，其工作温度不应超过75℃。 4.2.8 轴承体：轴承体上与外界相通的缝隙应能防止污物侵入，且在正常工作条件下不应有泄漏。
