【机械行业标准(JB)】 汽轮机 推力轴承计算方法

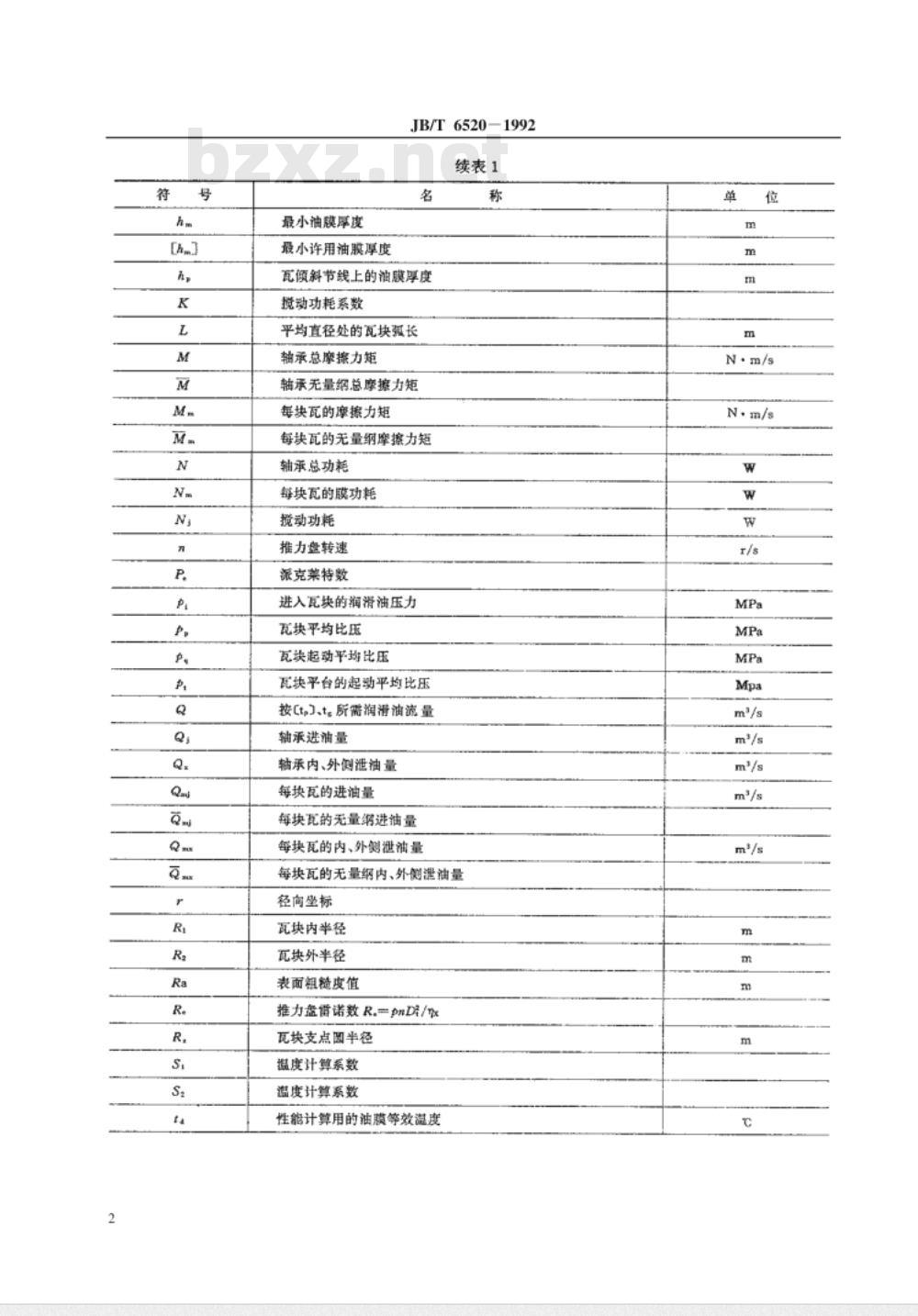

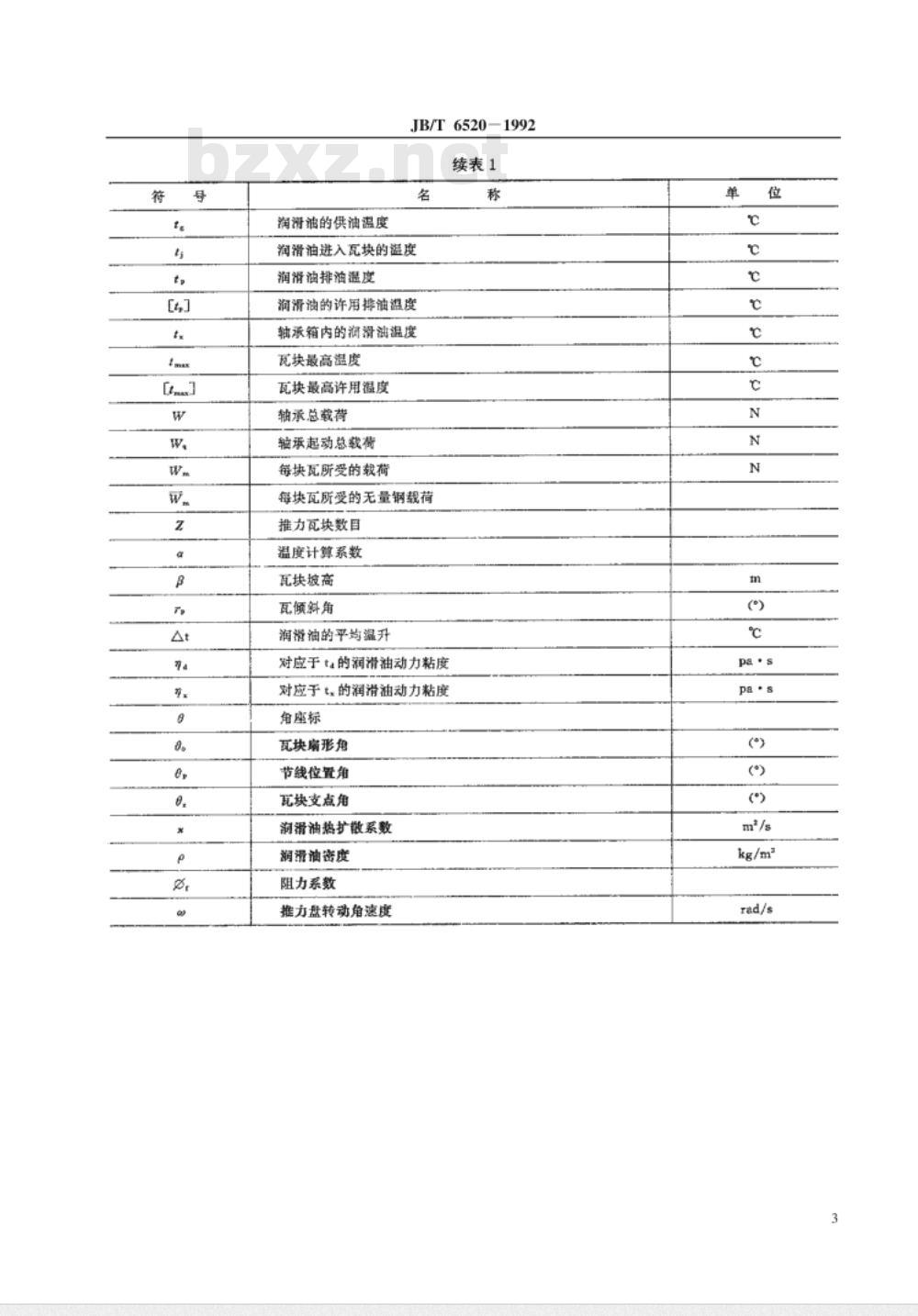

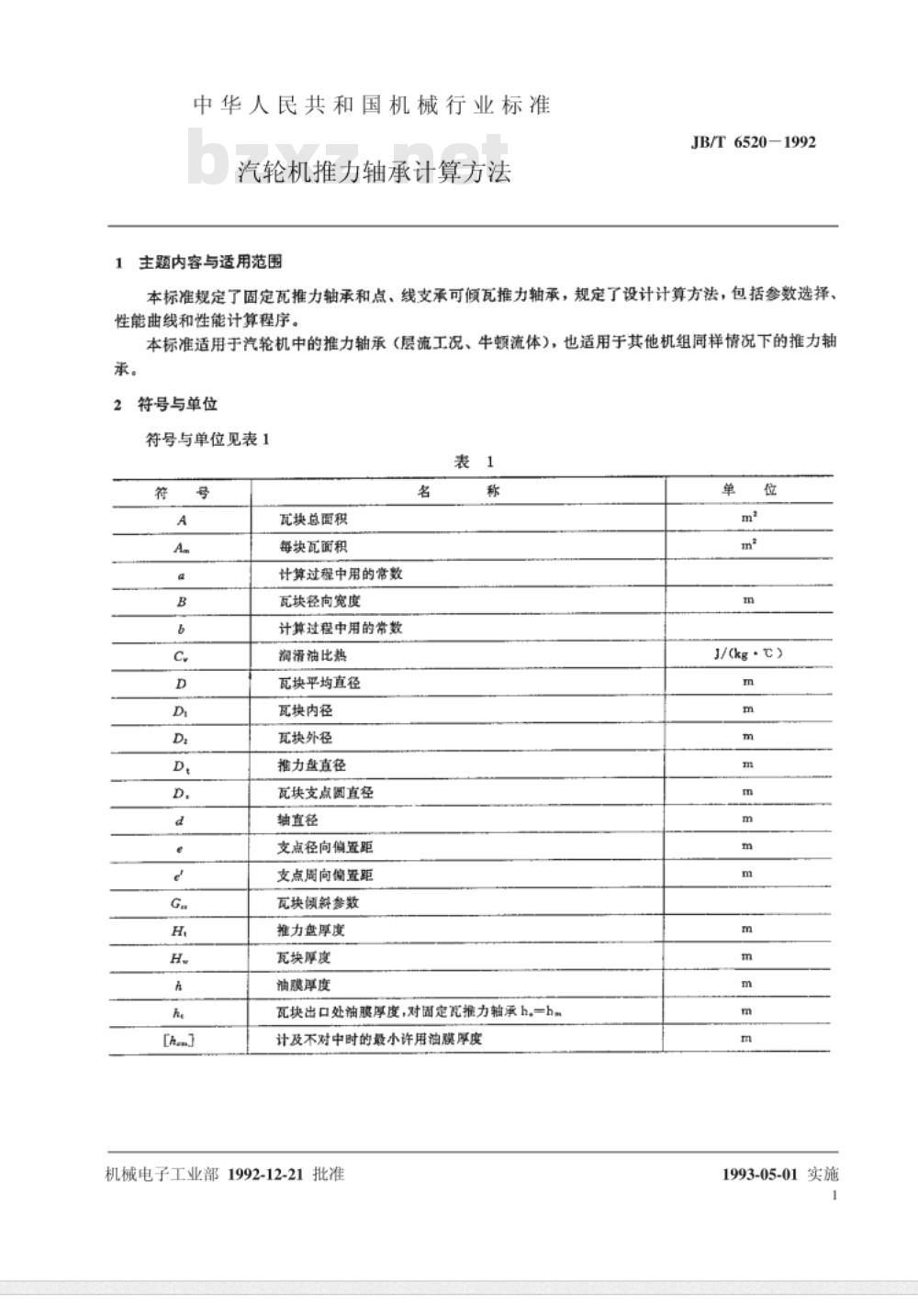

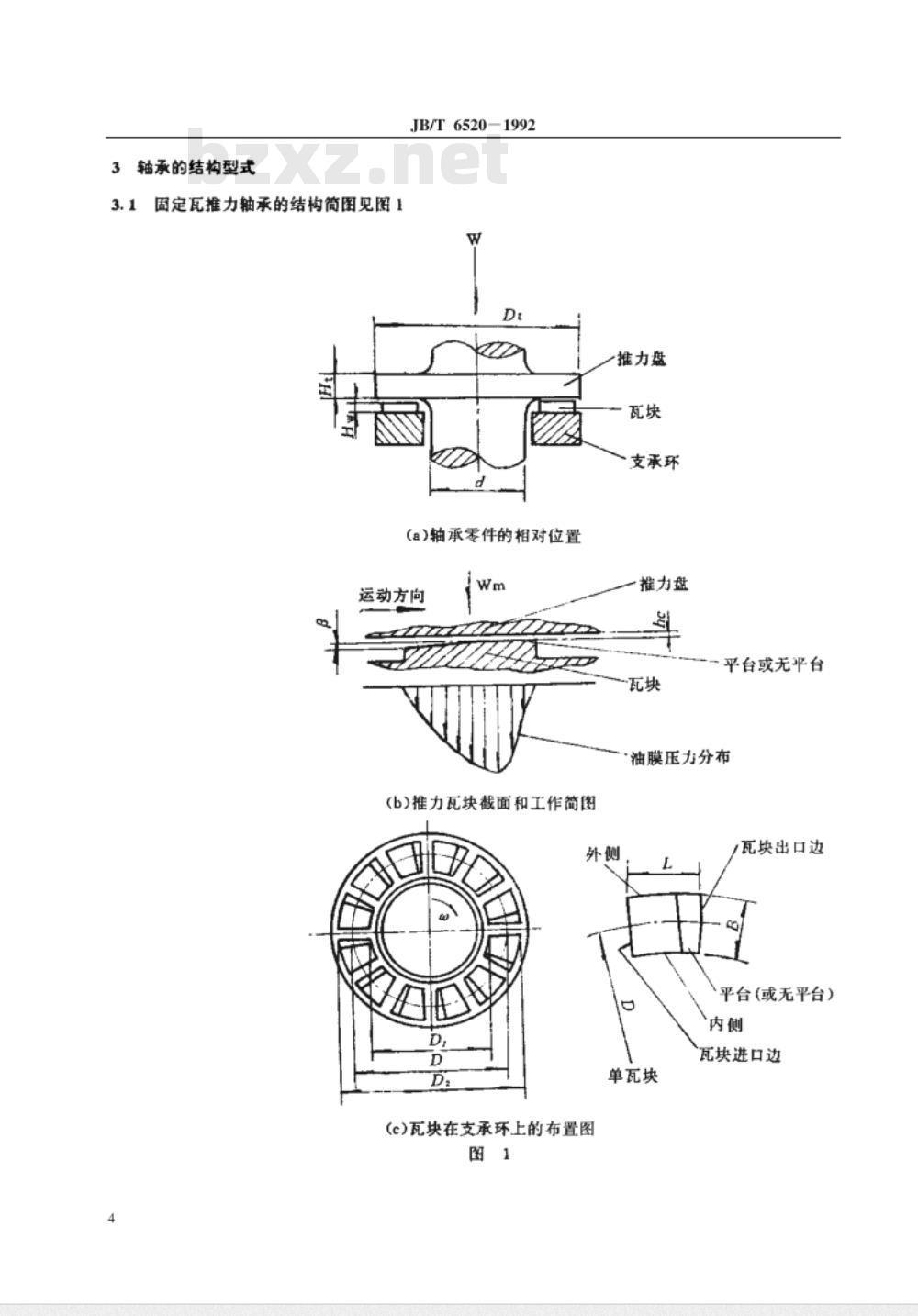

中华人民共和国机械行业标准 JB/T 6520-1992 汽轮机推力轴承计算方法 1992年12月21日发布 中华人民共和国机械电子工业部1993年5月1日实施 1. 范围 本标准规定了固定瓦推力轴承和点、线支承可倾瓦推力轴承的设计计算方法，包括参数选择、性能曲线和性能计算程序。该标准适用于汽轮机中的推力轴承（层流工况、牛顿流体），也适用于其他机组同样情况下的推力轴承。 2. 符号与单位 符号与单位见表1 表1 符号与单位 | 符号 | 名称 | 单位 | |------|------|------| | A | 瓦块总面积 | m² | | Am | 每块瓦面积 | m² | | a | 计算过程中用的常数 | m | | B | 瓦块径向宽度 | m | | b | 计算过程中用的常数 | m | | c | 润滑油比热 | J/(kg·℃) | | D | 瓦块平均直径 | m | | Dt | 瓦块内径 | m | | D | 瓦块外径 | m | | d | 推力盘直径 | m | | e | 瓦块支点直径 | m | | G | 轴直径 | m | | H | 支点径向偏置距 | m | | h | 支点周向偏置距 | m | | he | 瓦块颂斜参数 | - | | K | 瓦块出口处油膜厚度 | m | | L | 最小许用油膜厚度 | m | | M | 瓦倾斜节线上的油膜厚度 | m | | N | 搅动功耗系数 | - | | P | 瓦块平均比压 | MPa | | Q | 轴承总摩擦力矩 | N·m/s | | R | 每块瓦的摩擦力矩 | N·m | | S | 每块瓦的无量纳摩擦力矩 | N·m | | t | 轴承总功耗 | W | 3. 轴承的结构型式 3.1 固定瓦推力轴承的结构简图见图1。轴承零件的相对位置、推力瓦块截面和工作简图、瓦块在支承环上的布置图等内容均按规定进行设计。 3.2 点、线支承可倾瓦推力轴承的结构简图见图2。此类推力轴承的零件布局、油膜压力分布、支点位置等均需符合相应设计标准。
