【机械行业标准(JB)】 电力系统稳定控制装置

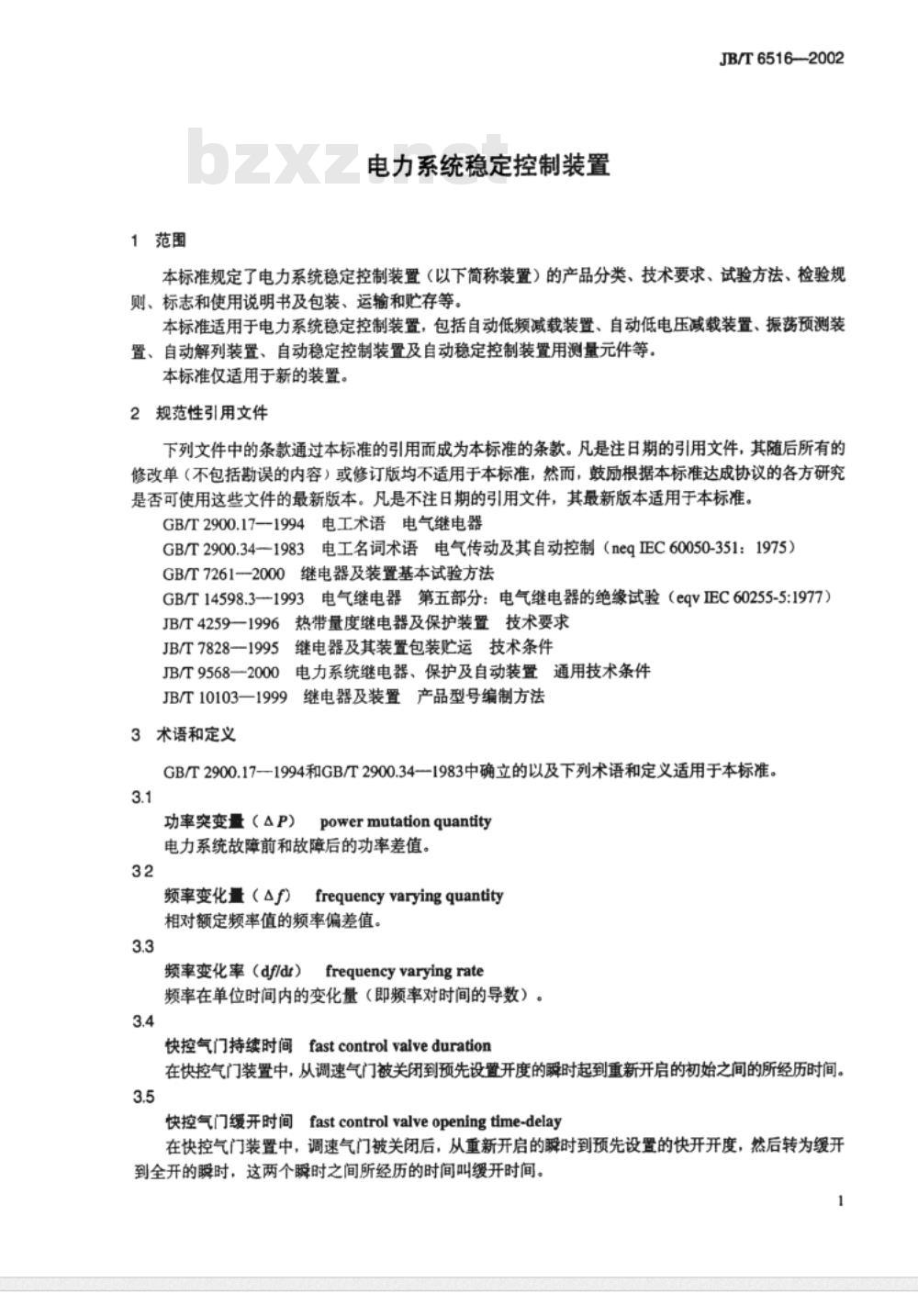

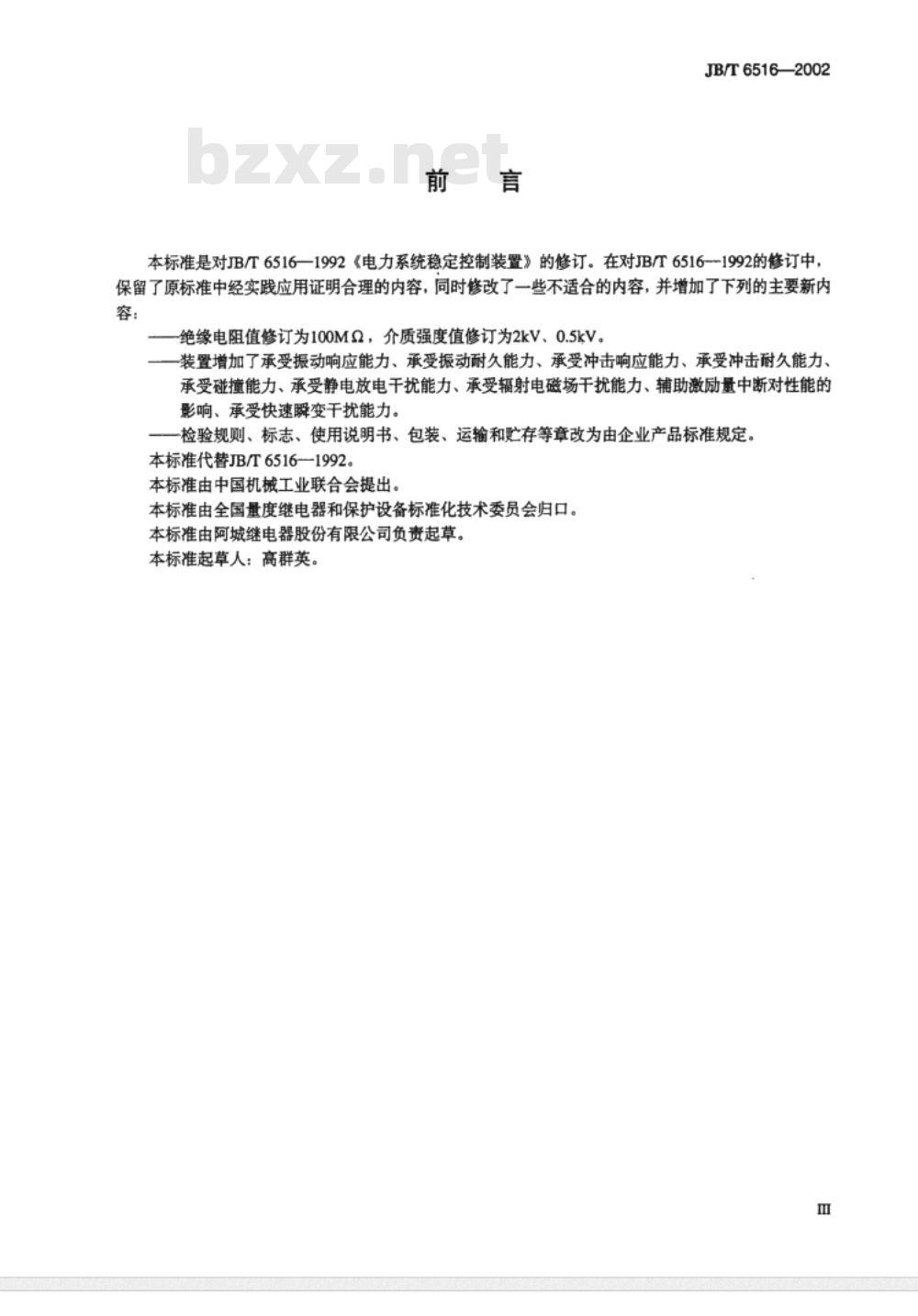

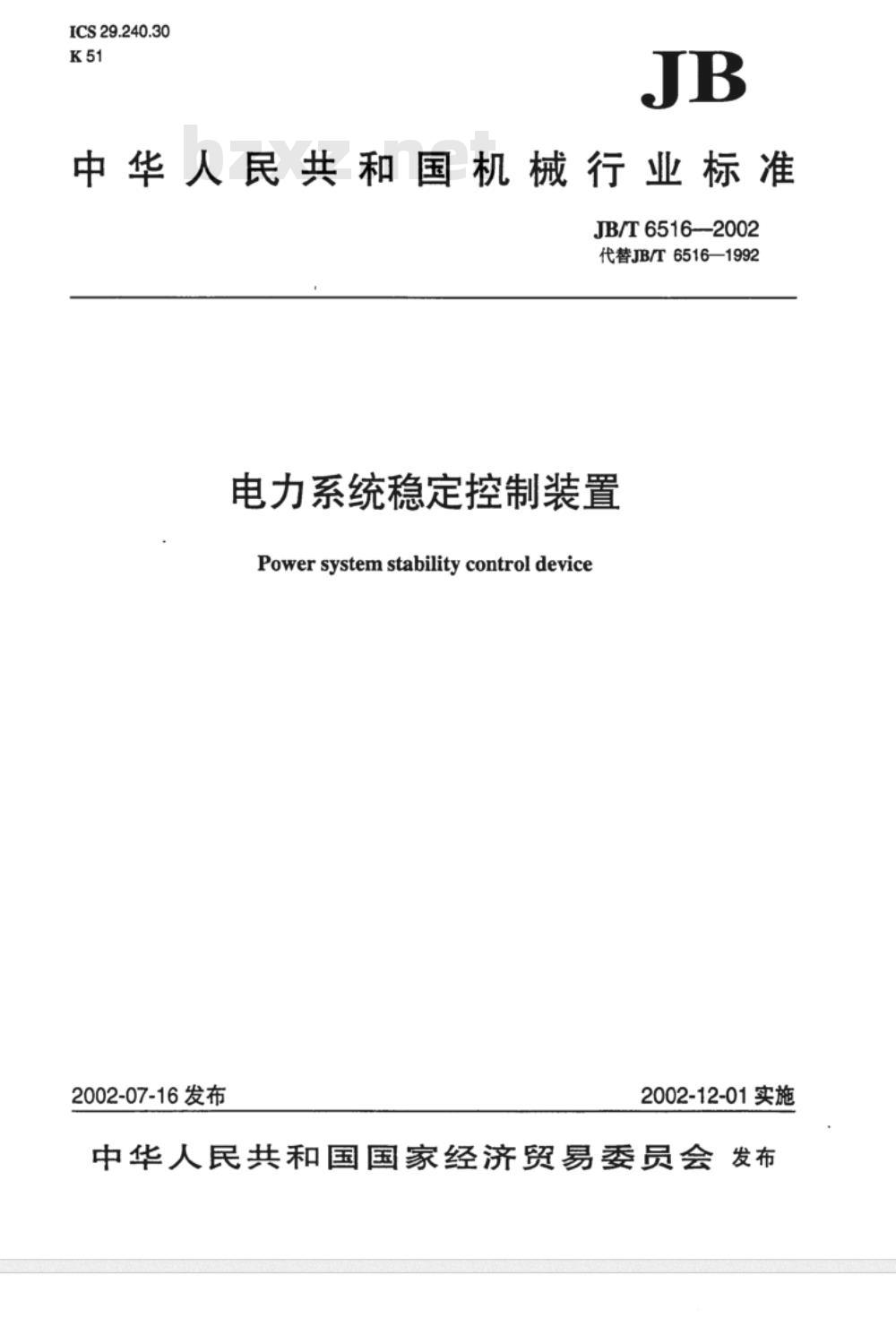

中华人民共和国机械行业标准 电力系统稳定控制装置 JB/T6516—2002 代替JB/T6516—1992 发布日期：2002-07-16 实施日期：2002-12-01 前言 本标准是对JB/T6516—1992《电力系统稳定控制装置》的修订。在对JB/T6516-1992的修订中，保留了原标准中经实践应用证明合理的内容，同时修改了一些不适合的内容，并增加了下列主要新内容： - 绝缘电阻值修订为100MΩ，介质强度值修订为2kV、0.5kV。 - 装置增加了承受振动响应能力、承受振动耐久能力、承受冲击响应能力、承受冲击耐久能力、承受碰撞能力、承受静电放电干扰能力、承受辐射电磁场干扰能力、辅助激励量中断对性能的影响、承受快速瞬变干扰能力。 - 检验规则、标志、使用说明书、包装、运输和贮存等章改为由企业产品标准规定。 本标准代替JB/T6516—1992。 本标准由中国机械工业联合会提出，由全国量度继电器和保护设备标准化技术委员会归口，由阿城继电器股份有限公司负责起草。 1 范围 本标准规定了电力系统稳定控制装置（以下简称装置）的产品分类、技术要求、试验方法、检验规则、标志和使用说明书及包装、运输和贮存等。本标准适用于电力系统稳定控制装置，包括自动低频减载装置、自动低电压减载装置、振荡预测装置、自动解列装置、自动稳定控制装置及自动稳定控制装置用测量元件等。本标准仅适用于新的装置。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： - GB/T2900.17—1994 电工术语 电气继电器 - GB/T2900.34—1983 电工名词术语 电气传动及其自动控制 - GB/T7261—2000 继电器及装置基本试验方法 - GB/T14598.3—1993 电气继电器 第五部分：电气继电器的绝缘试验 - JB/T4259—1996 热带量度继电器及保护装置技术要求 - JB/T7828—1995 继电器及其装置包装贮运技术条件 - JB/T9568—2000 继电器及装置产品型号编制方法 - JB/T10103—1999 继电器及装置产品型号编制方法 3 术语和定义 GB/T2900.17—1994 和 GB/T2900.34—1983 中确立的术语和定义适用于本标准。 3.1 功率突变量（P） 4 产品分类 4.1 型式及分类 按构成原理分：机电型、整流型、静态型。 4.2 型号及含义 装置型号的编制按JB/T10103—1999的规定。 4.3 规格与额定参数 按企业产品标准规定。 4.4 外形尺寸、安装尺寸及端子图 由企业产品标准规定。 4.5 重量 由企业产品标准规定。 5 技术要求 5.1 一般要求 影响量和影响因素的基准值及试验允差应符合标准要求。 5.2 影响量和影响因素标称范围的标准极限值 5.3 对使用场所的其他要求 装置应适应各种环境条件。 5.4 环境温度的极端范围极限值 装置应在规定的温度范围内稳定工作。 5.5 整定值 装置应具备正确的整定能力。 5.6 动作值的准确度 动作值的准确度应符合要求。 5.7 返回系数 装置应具备合理的返回系数。 5.8 热性能要求 装置应能够承受高温环境。 5.9 动稳定极限值 装置应具有稳定性，在极限值下能够正确运行。 5.10 触点性能 触点性能应符合要求，确保可靠接触。 5.11 功率消耗 装置应具备低功耗设计。 5.12 功率测量元件 功率测量元件应精确可靠。 5.13 快控气门持续时间 快控气门的持续时间应满足规定要求。 5.14 快控气门缓开时间 快控气门的缓开时间应符合设计标准。 5.15 减出力脉冲宽度 减出力脉冲宽度应符合技术要求。 5.16 减出力脉冲间隔时间 减出力脉冲间隔时间应符合规定。 5.17 绝缘性能 装置应具备良好的绝缘性能。 5.18 耐湿热性能 装置应能够在潮湿环境下正常工作。 5.19 振动、冲击及碰撞能力 装置应能够承受规定的振动、冲击及碰撞能力。 5.20 干扰能力 装置应能够抵抗脉冲群干扰、静电放电干扰等干扰。 5.21 快速瞬变干扰能力 装置应具备良好的抗快速瞬变干扰能力。 5.22 直流辅助激励量中断 装置应能够适应直流辅助激励量中断的情况。 5.23 机械寿命 装置的机械寿命应满足规定要求。 5.24 结构及外观要求 装置的结构应紧凑，外观应符合设计要求。 6 试验方法 试验方法应根据标准要求进行，确保装置的性能符合技术要求。 7 检验规则 7.1 检验分类 检验分为定型试验、型式试验、出厂检验等。 7.2 定型试验 对产品设计定型后的性能进行测试。 7.3 型式试验 进行全面的性能测试。 7.4 出厂检验 每台产品出厂前应进行严格检验。 8 标志和使用说明书 装置应附有合格证、使用说明书等资料。 9 包装、运输和贮存 装置应符合运输和贮存要求，防止损坏。 10 供货的成套性 10.1 随产品供应的文件 包括合格证、使用说明书、安装指南等。 10.2 随产品供应的配套件 包括必要的配件和工具。 11 质量保证 生产单位应提供质量保证服务，确保产品在使用过程中的稳定性与安全性。
