【机械行业标准(JB)】 黑液碱回收锅炉 技术条件

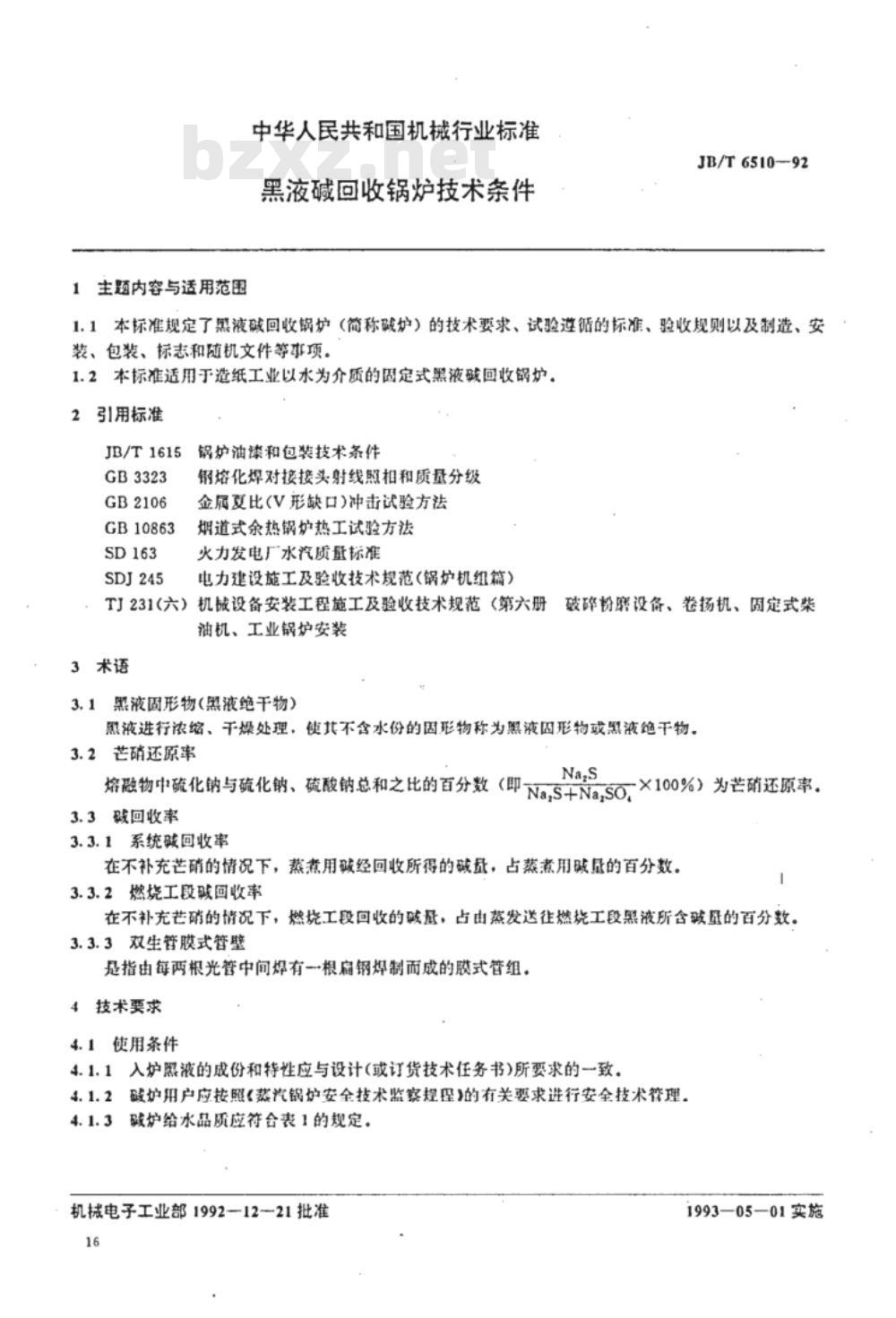

1主题内容与适用范围
中华人民共和国机械行业标准
黑液碱回收锅炉技术条件
JB/T651092
1.1本标准规定了黑液碱回收锅炉（简称碱炉）的技术要求、试验遵循的标准、验收规则以及制造、安装、包装、标志和随机文件等事项。1.2本标准适用于造纸工业以水为介质的固定式黑液碱回收锅炉。2引用标准
5锅炉油漆和包装技术条件
JB/T1615
GB3323
GB2106
GB10863
SDJ245
钢熔化焊对接接头射线照相和质量分级金属夏比(V形缺口)冲击试验方法烟道式余热锅炉热工试验方法
火力发电厂水汽质量标准
电力建设施工及验收技术规范(锅炉机组篇）子破碎粉磨设备、卷扬机、固定式柴TJ231(六）机械设备安装工程施工及验收技术规范（第六册油机、工业锅炉安装
3术语
3.1黑液固形物（黑液绝干物）
黑液进行浓缩、干燥处理，使其不含水份的因形物称为黑液固形物或黑液绝干物。3.2芒硝还原率
熔融物中硫化钠与硫化钠、碳酸钠总和之比的百分数（即Na,sNa,SONa,s
3.3磁回收率
3.3.1系统回收率
×100%）为芒硝还原率。
在不补充芒硝的情况下，蒸煮用碱经回收所得的碱量，占蒸煮用碱的百分数。3.3.2燃烧工段碱回收率
在不补充芒硝的情况下，燃烧工段回收的碱量，占由蒸发送往燃烧工段黑液所含碱量的百分数。3.3.3双生管膜式管壁
是指由每两根光管中间焊有根肩钢焊制而成的膜式管组。4技术要求
4.1使用条件
4.1.1入炉照液的成份和待性应与设计(或订货技术任务书)所要求的一致。4.1.2碱炉用户应按照《蒸汽锅炉安全技术监察规程》的有关要求进行安全技术管理。4.1.3碱炉给水品质应符合表1的规定。机械电子工业部199212-21批准
1993—05—01实施

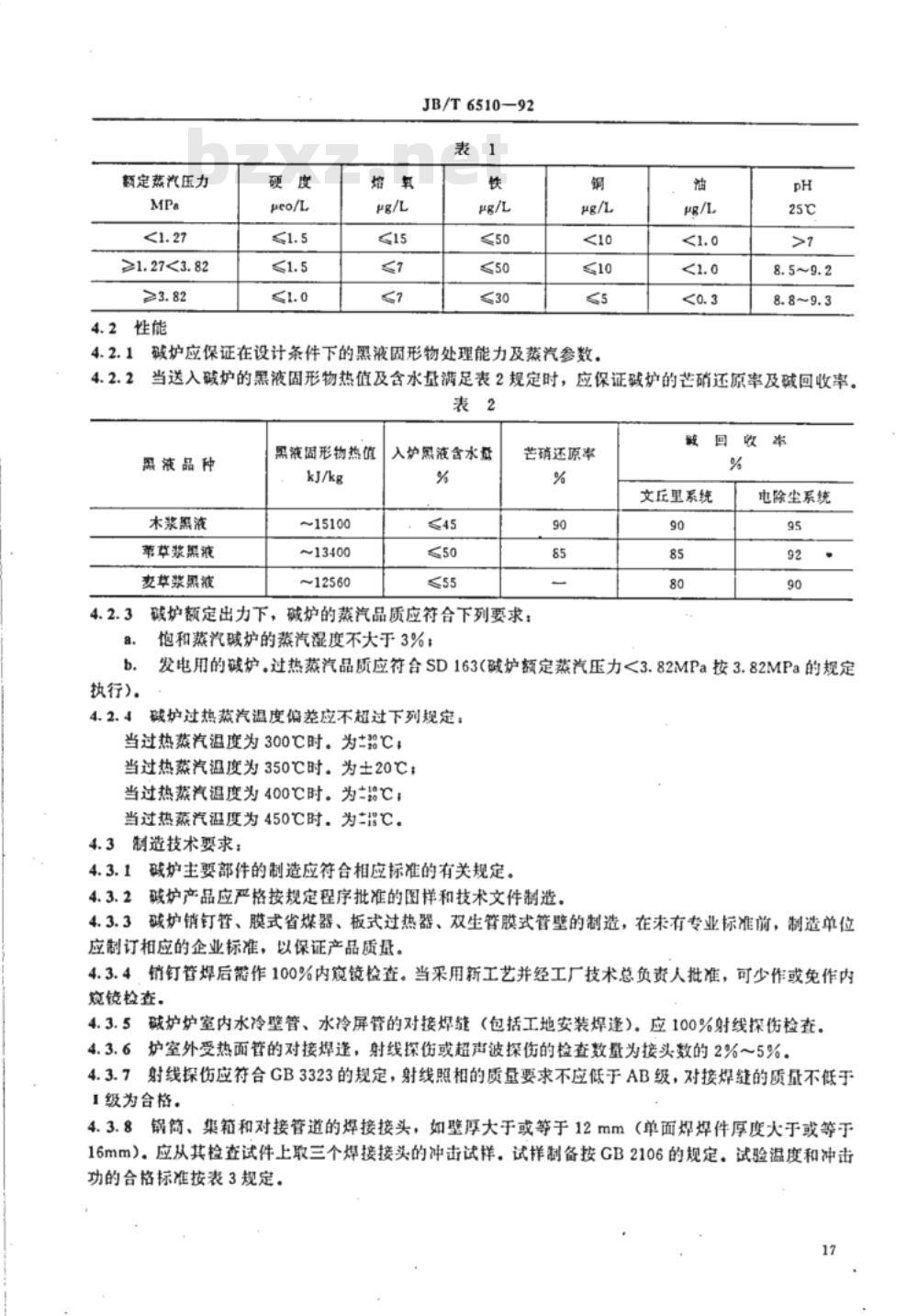

额定蒸汽压力
≥>1.27<3.82
4.2性能
JB/T6510—92
4.2.1碱炉应保证在设计条件下的黑液固形物处理能力及蒸汽参数。4.2.2当送入碱炉的黑液固形物热值及含水量满足表2规定时，应保证碱炉的芒硝还原率及碱回收率。表2
黑液固形物热值
黑液品种
木浆黑液
革草浆黑液
麦草浆黑液
~15100
~13400
~12560
入炉黑液含水量
芒硝还原率
4.2.3碱炉额定出力下，碱炉的蒸汽品质应符合下列要求：a.
执行)。
饱和蒸汽碱炉的蒸汽湿度不大于3%；威回收率
文丘里系统
电除尘系统
发电用的碱炉。过热蒸汽品质应符合SD163(碱炉额定蒸汽压力<3.82MPa按3.82MPa的规定4.2.4碱炉过热蒸汽温度偏差应不超过下列规定：当过热蒸汽温度为300℃时。为℃；当过热蒸汽温度为350℃时。为土20；当过热蒸汽温度为400℃时。为℃；当过热蒸汽温度为450℃时。为℃。4.3制造技术要求：
4.3.1碱炉主要部件的制造应符合相应标准的有关规定。4.3.2破炉产品应严格按规定程序批准的图样和技术文件制造。4.3.3碱炉销钉管、膜式省煤器、板式过热器、双生管膜式管壁的制造，在末有专业标准前，制造单位应制订相应的企业标准，以保证产品质量。4.3.4销钉管焊后需作100%内窥镜检查。当采用新工艺并经工厂技术总负资人批准，可少作或免作内窥镜检查。
4.3.5碱炉炉室内水冷壁管、水冷屏管的对接焊缝（包括工地安装焊逢）。应100%射线探伤检套。4.3.6炉室外受热面管的对接焊逢，射线探伤或超声波探伤的检查数量为接头数的2%～5%。4.3.7射线探伤应符合GB3323的规定，射线照相的质量要求不应低于AB级，对接焊缝的质量不低于I级为合格。

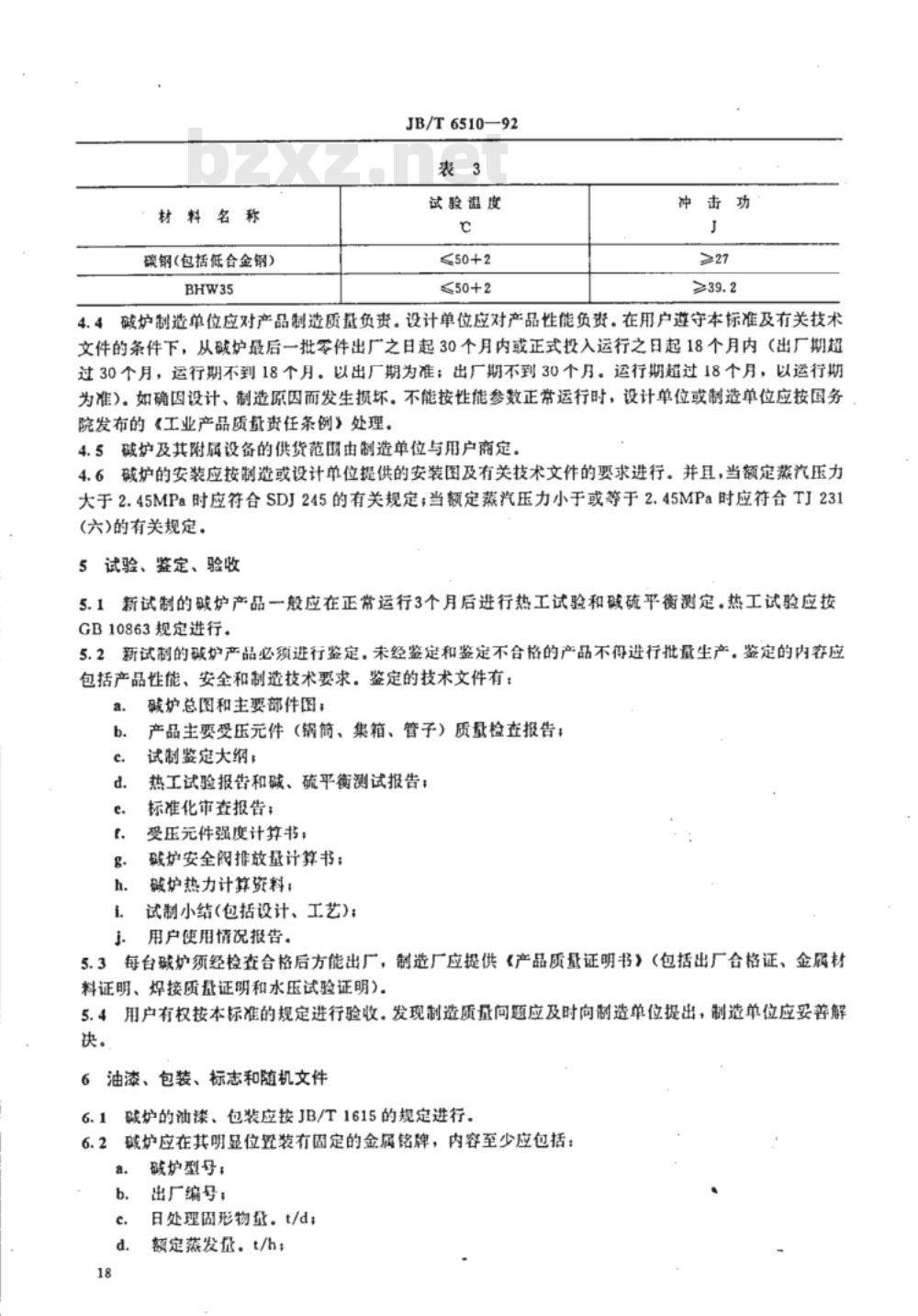

4.3.8锅简、集箱和对接管道的焊接接头，如壁厚大于或等于12mm（单面焊焊件厚度大于或等于16mm）。应从其检查试件上取三个焊接接头的冲击试样。试样制备按GB2106的规定。试验温度和冲击功的合格标准按表3规定。
材料名称
碳钢(包括低合金钢）
JB/T6510—92
试验温度
≤50+2
≤50+2
冲击功
4.4碱炉制造单位应对产品制造质负贵。设计单位应对产品性能负贵。在用户遵守本标准及有关技术文件的条件下，从碱炉最后一批零件出厂之日起30个月内或正式投入运行之日起18个月内（出厂期超过30个月，运行期不到18个月。以出厂期为准；出厂期不到30个月。运行期超过18个月，以运行期为准）。如确因设计、制造原因而发生损坏。不能按性能参数正常运行时，设计单位或制造单位应按国务院发布的《工业产品质量责任条例》处理。4.5碱炉及其附属设备的供货范函由制造单位与用户商定。4.6碱炉的安装应按制造或设计单位提供的安装图及有关技术文件的要求进行。并且，当额定汽压力大于2.45MPa时应符合SDJ245的有关规定，当额定蒸汽压力小于或等于2.45MPa时应符合TJ231(六)的有关规定。
5试验、鉴定、验收
5.1新试制的碱炉产品一般应在正常运行3个月后进行热工试验和碱硫平衡测定。热工试验应按GB10863规定进行。
5.2新试制的碱炉产品必须进行鉴定。未经鉴定和鉴定不合格的产品不得进行批量生产。鉴定的内容应包括产品性能、安全和制造技术要求。鉴定的技术文件有：a.
碱炉总图和主要部件图，
产品主要受压元件（锅筒、集箱、管子）质量检查报告；试制鉴定大纲；
热工试验报告和碱、硫平衡测试报告；标准化审查报告；
受压元件强度计算书；
碱炉安全阅排放量计算书；
碱炉热力计算资料：
试制小结(包括设计、工艺)；
用户使用情况报告。
5.3每台碱炉须经检查合格后方能出厂，制造厂应提供《产品质量证明书》（包括出厂合格证、金展材料证明、焊接质量证明和水压试验证明）。5.4用户有权按本标准的规定进行验收。发现制造质量问题应及时向制造单位提出，制造单位应妥善解决。
6油漆、包装、标志和随机文件
碱炉的油漆、包装应按JB/T1615的规定进行。碱炉应在其明显位暨装有固定的金属铭牌，内容至少应包括：6.2
碱炉型号：
出厂编号；
日处理固形物量。t/d；
额定蒸发置。t/h；

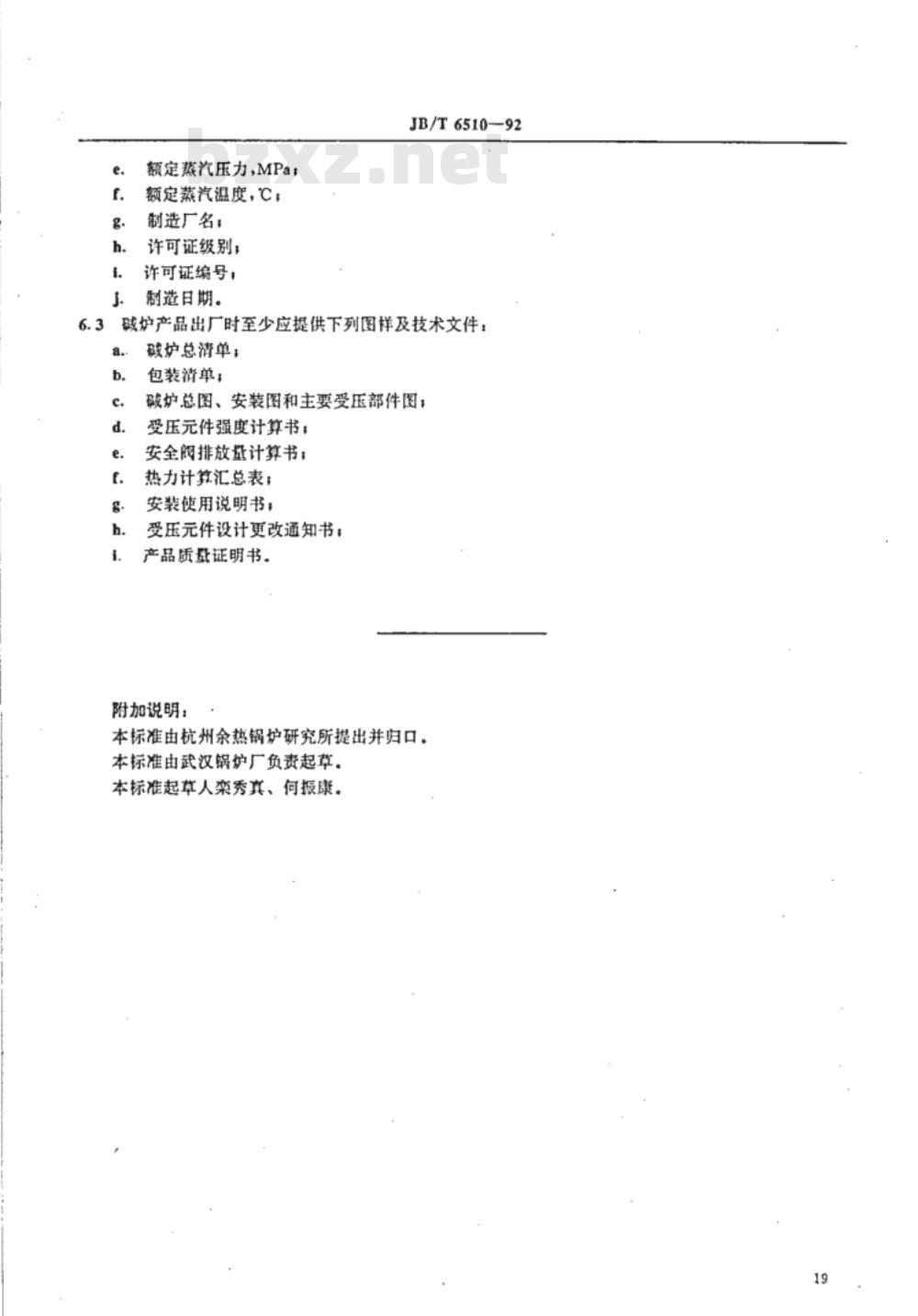

额定蒸汽压力，MPa
额定蒸汽温度，℃；
制造厂名；
许可证级别；
许可证编号：此内容来自标准下载网
制造日期。
JB/T6510-92
碱炉产品出厂时至少应提供下列图样及技术文件：a.
炉总清单；
包装清单；
碱炉总图、安装图和主要受压部件图；受压元件强度计算书：
安全阅排放量计算书；
热力计算汇总表；
安装使用说明书；
受压元件设计更改通知书；
产品质量证明书。
附加说明：
本标准由杭州余热锅炉研究所提出并归口。本标准由武汉锅炉厂负责起草。本标准起草人栾秀真、何振康。
