【机械行业标准(JB)】 回转式水井钻机

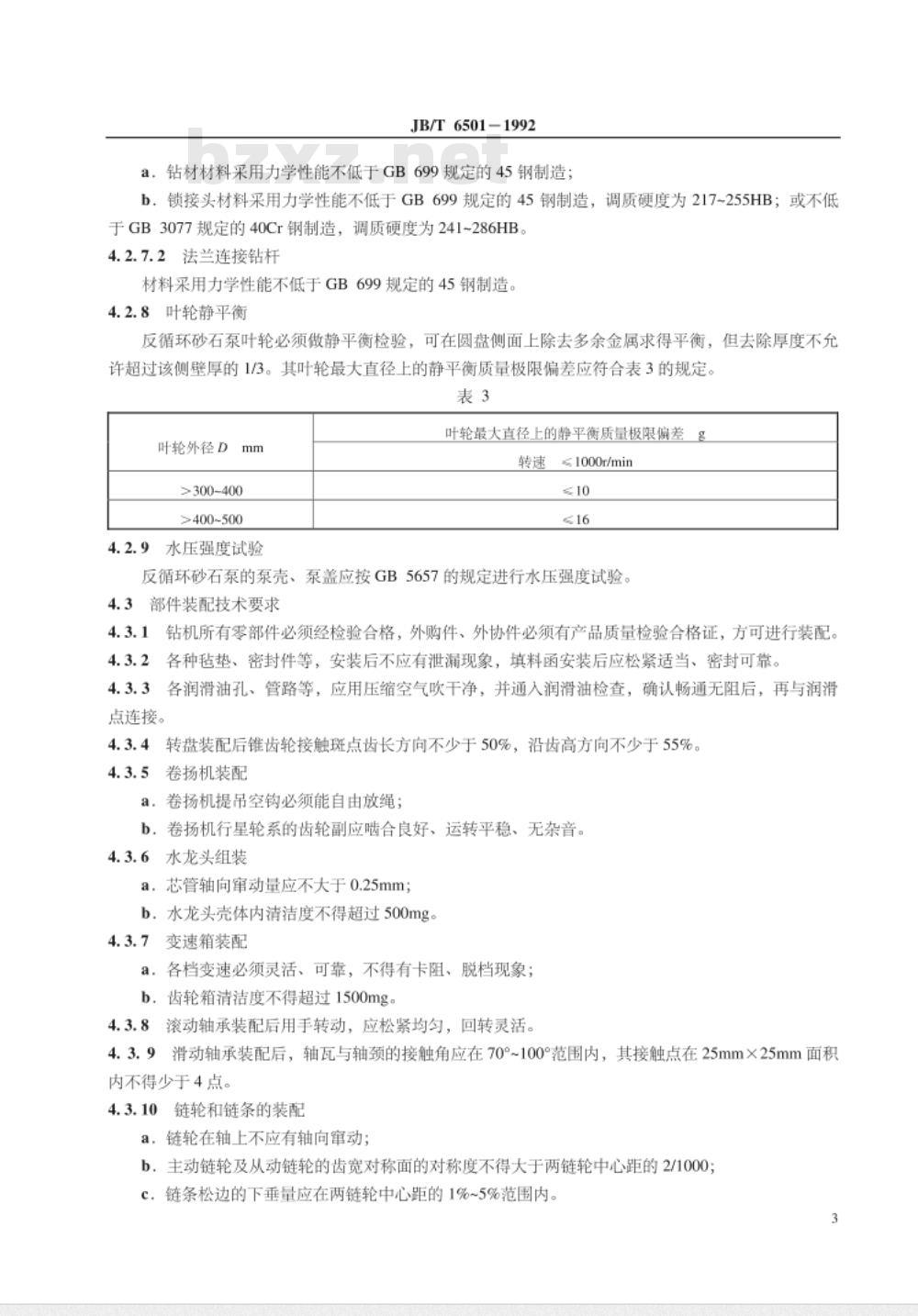

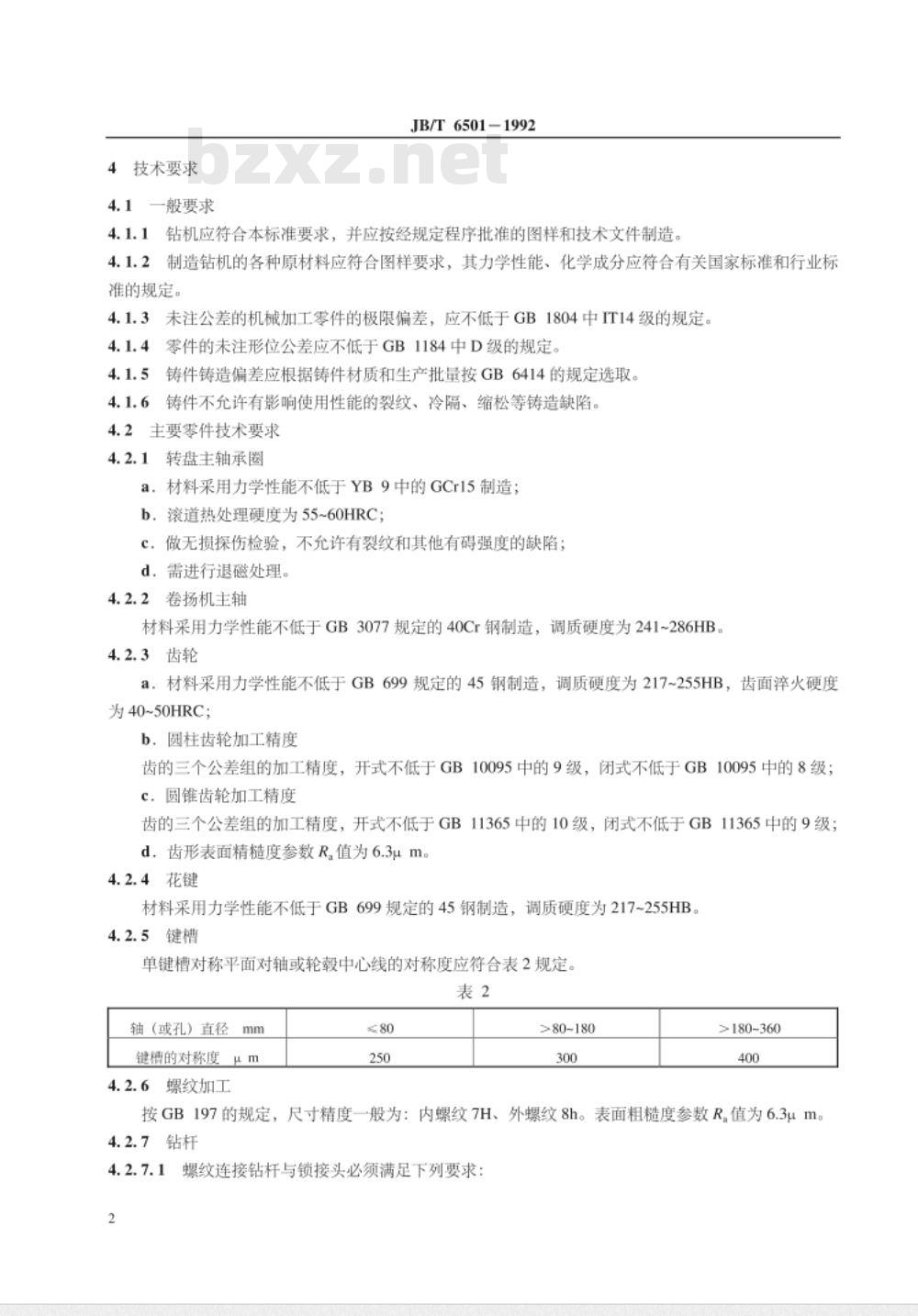

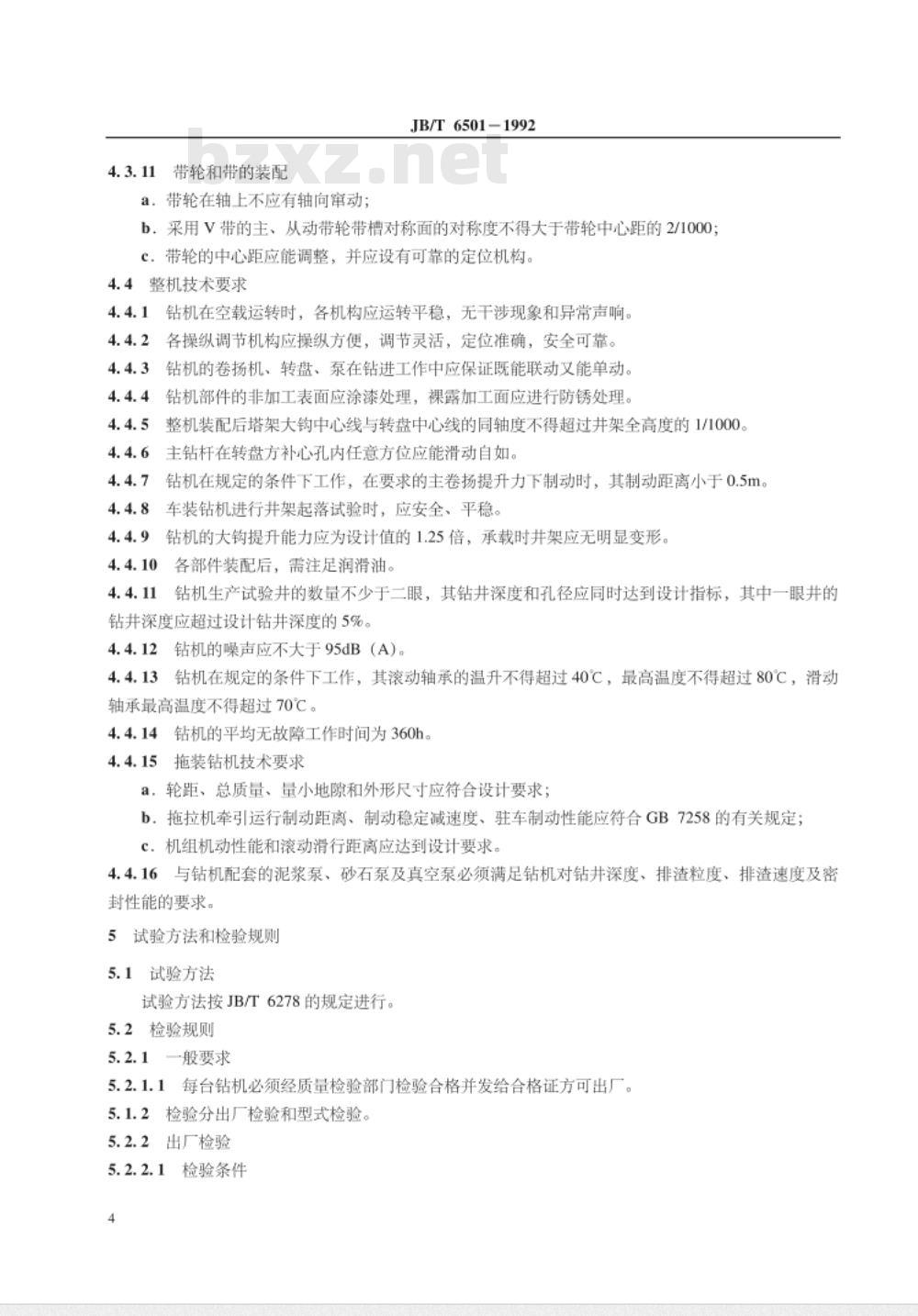

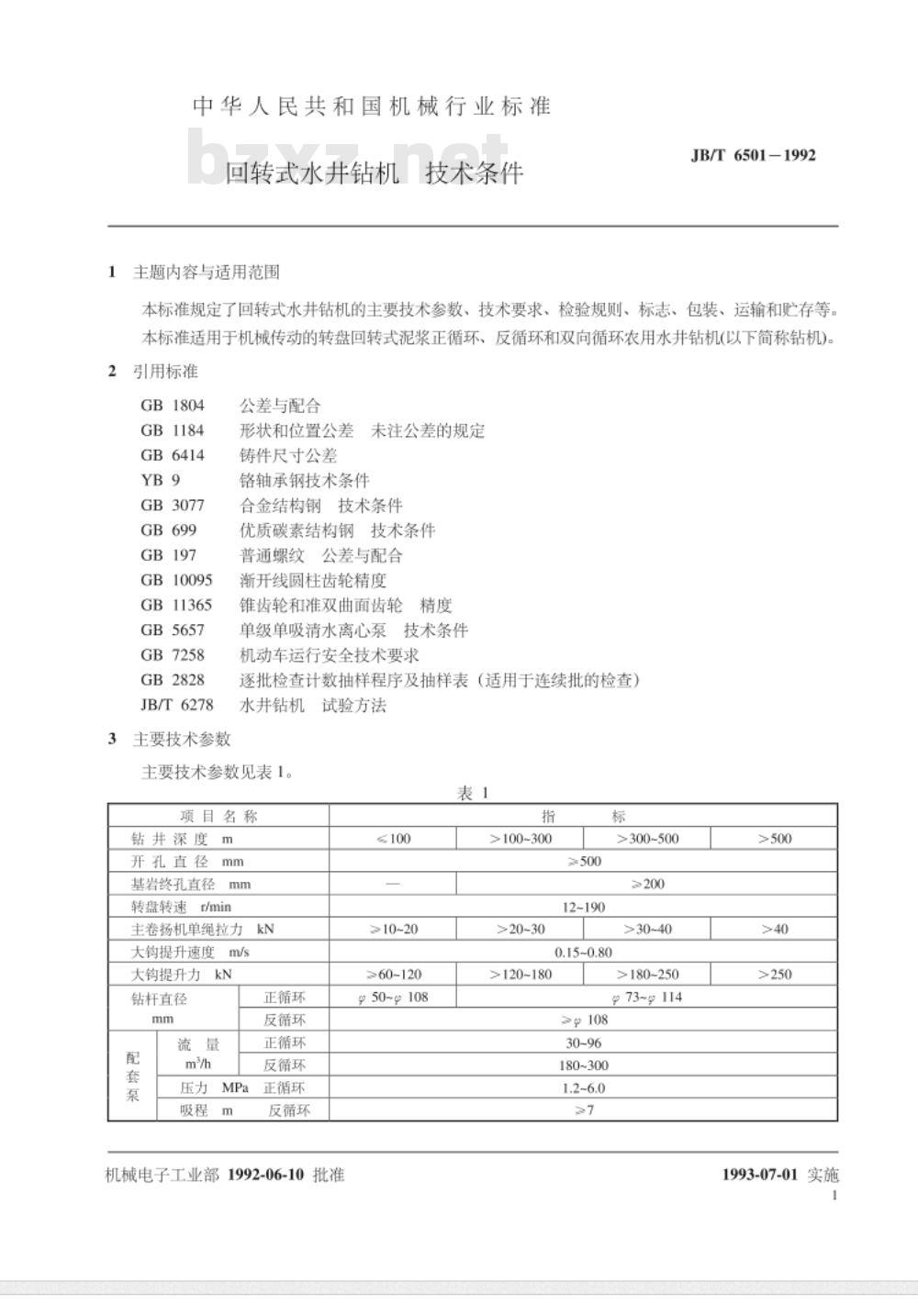

中华人民共和国机械行业标准 JB/T 6501-1992 转式水井钻机技术条件 发布日期：1992-06-10 实施日期：1993-07-01 1 主题内容与适用范围 本标准规定了回转式水井钻机的主要技术参数、技术要求、检验规则、标志、包装、运输和贮存等。适用于机械传动的转盘回转式泥浆正循环、反循环和双向循环农用水井钻机（以下简称钻机）。 2 引用标准 本标准引用了以下标准： GB1804、GB1184、GB6414、YB9、GB3077、GB699、GB197、GB10095、GB11365、GB5657、GB7258、GB2828、JB/T6278。 3 主要技术参数 公差与配合：形状和位置公差、铸件尺寸公差、未注公差的规定、铬轴承钢技术条件、合金结构钢技术条件、优质碳素结构钢技术条件、普通螺纹公差与配合、渐开线圆柱齿轮精度、锥齿轮和准双曲面齿轮精度、技术条件。 4 技术要求 4.1 一般要求 4.1.1 钻机应符合本标准要求，并应按经规定程序批准的图样和技术文件制造。 4.1.2 制造钻机的各种原材料应符合图样要求，其力学性能、化学成分应符合有关国家标准和行业标准的规定。 4.1.3 未注公差的机械加工零件的极限偏差，应不低于GB1804中IT14级的规定。 4.1.4 零件的未注形位公差应不低于GB1184中D级的规定。 4.1.5 铸件铸造偏差应根据铸件材质和生产批量按GB6414的规定选取，铸件不允许有影响使用性能的裂纹、冷隔、缩松等铸造缺陷。 4.2 主要零件技术要求 4.2.1 转盘主轴承圈：材料采用力学性能不低于YB9中的GCr15制造；滚道热处理硬度为55~60HRC；做无损探伤检验，不允许有裂纹和其他有碍强度的缺陷；需进行退磁处理。 4.2.2 卷扬机主轴：材料采用力学性能不低于GB3077规定的40Cr钢制造，调质硬度为241~286HB。 4.2.3 齿轮：材料采用力学性能不低于GB699规定的45钢制造，调质硬度为217~255HB，齿面火硬度为40~50HRC；圆柱齿轮加工精度：齿的三个公差组的加工精度，开式不低于GB10095中的9级，闭式不低于GB10095中的8级；圆锥齿轮加工精度：齿的三个公差组的加工精度，开式不低于GB11365中的10级，闭式不低于GB11365中的9级；齿形表面精糙度参数R值为6.3μm。 4.2.4 花键：材料采用力学性能不低于GB699规定的45钢制造，调质硬度为217~255HB。 4.2.5 键槽：单键槽对称平面对轴或轮毂中心线的对称度应符合表2规定。 4.2.6 螺纹加工：按GB197的规定，尺寸精度一般为：内螺纹7H、外螺纹8h，表面粗糙度参数R值为6.3μm。 4.2.7 钻杆：螺纹连接钻杆与锁接头必须满足下列要求：钻材材料采用力学性能不低于GB699规定的45钢制造；锁接头材料采用力学性能不低于GB699规定的45钢制造，调质硬度为217~255HB；或不低于GB3077规定的40Cr钢制造，调质硬度为241~286HB。
