【机械行业标准(JB)】 阀门结构要素 闸板(或阀瓣)T型槽尺寸

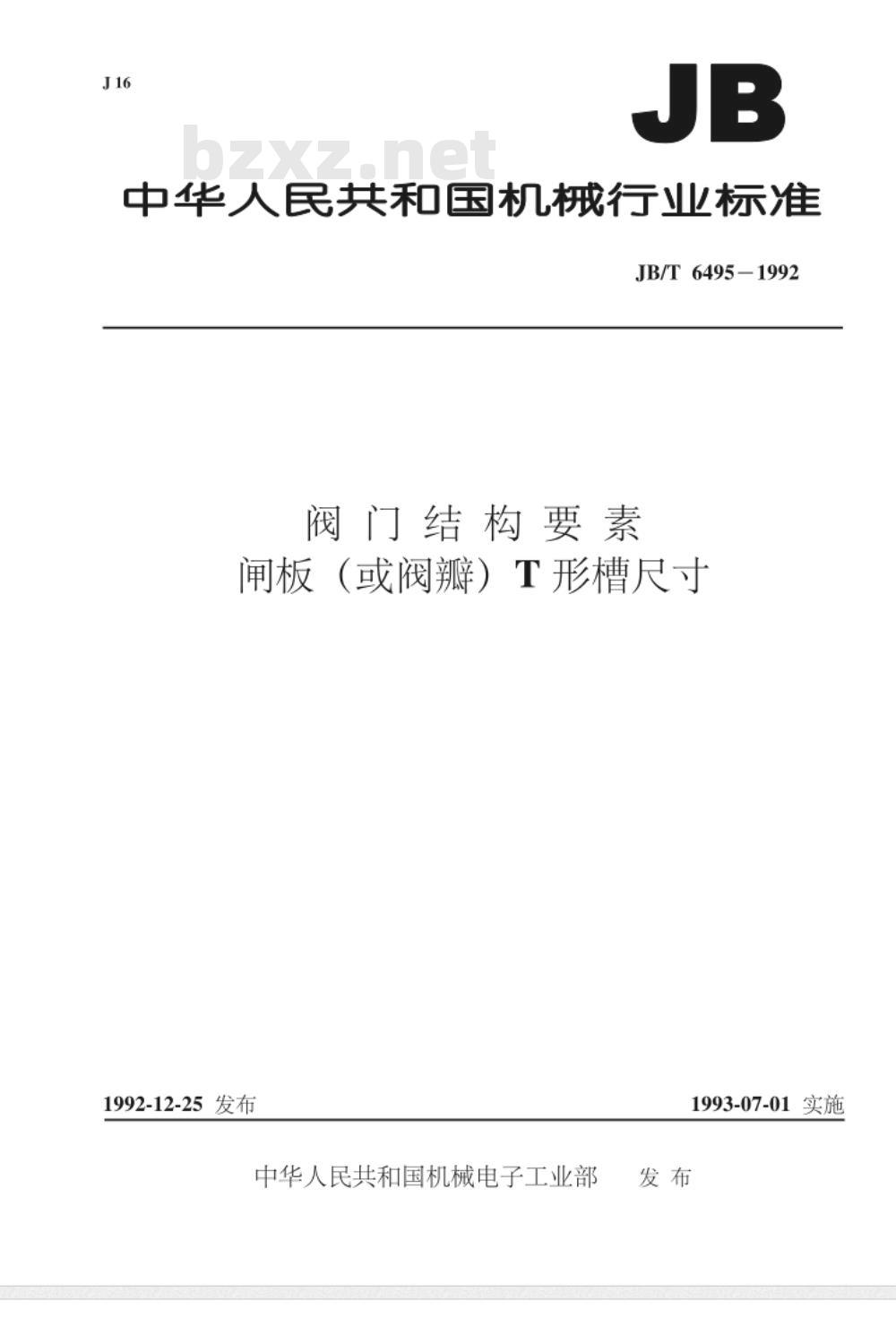

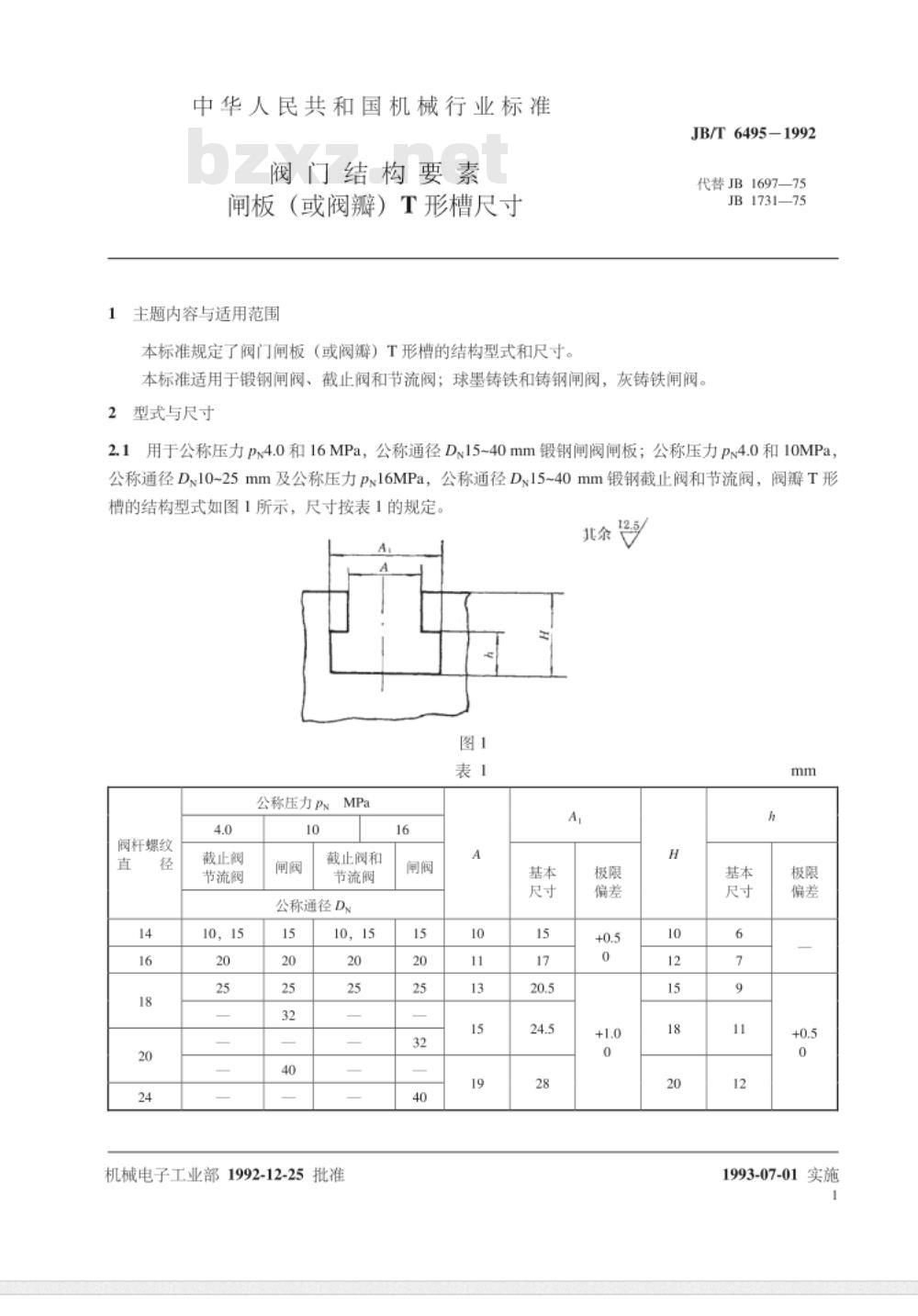

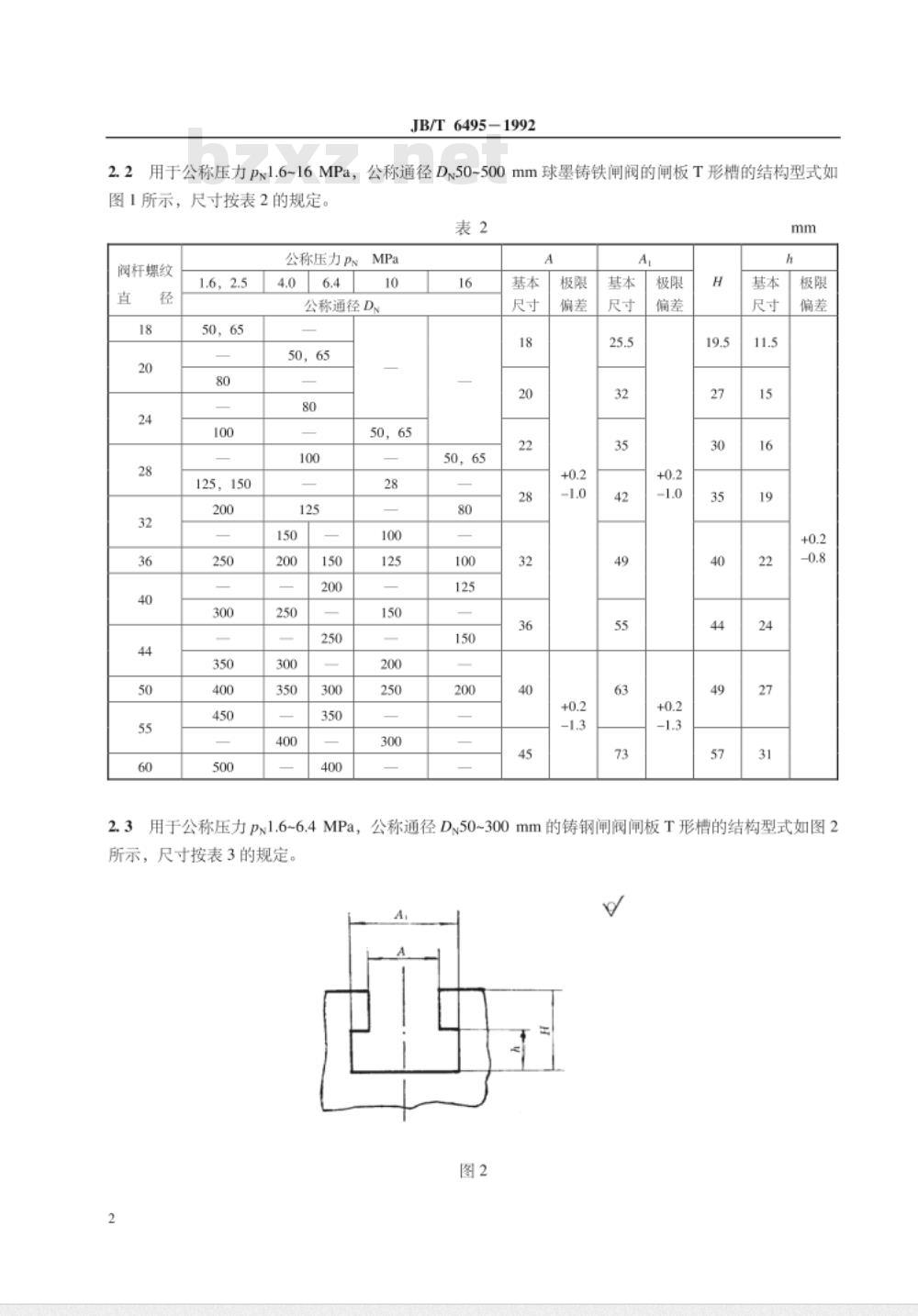

中华人民共和国机械行业标准 JB/T 6495-1992 阀门结构要素 闸板（或阀瓣）T形槽尺寸 发布日期：1992-12-25 实施日期：1993-07-01 1 主题内容与适用范围 本标准规定了阀门闸板（或阀瓣）T形槽的结构型式和尺寸。JB/T6495-1992 代替 JB1697—75、JB1731—75。 本标准适用于锻钢闸阀、截止阀和节流阀；球墨铸铁和铸钢闸阀，灰铸铁闸阀。 2 型式与尺寸 2.1 用于公称压力 P 4.0 和 16MPa，公称通径 D 15~40mm 锻钢闸阀闸板；公称压力 P 4.0 和 10MPa 公称通径 D 10~25mm 及公称压力 P 16MPa，公称通径 D 15~40mm 锻钢截止阀和节流阀，阀瓣 T 形槽的结构型式如图 1 所示，尺寸按表 1 的规定。 表 1 基本尺寸： | 公称通径 DN | 公称压力 P (MPa) | 阀杆螺纹直径 (mm) | 基本尺寸 A (mm) | 基本尺寸 H (mm) | 极限偏差 A (mm) | 极限偏差 H (mm) | |-------------|------------------|-------------------|------------------|------------------|------------------|------------------| | 15 | 4.0 | 14 | 10 | 6 | +0.5 | 0 | | 20 | 4.0 | 16 | 11 | 7 | +1.0 | 0 | | 25 | 4.0 | 18 | 13 | 9 | +1.0 | 0 | | 32 | 4.0 | 20 | 15 | 11 | +1.0 | 0 | | 40 | 4.0 | 24 | 19 | 12 | +1.0 | 0 | 2.2 用于公称压力 P 1.6~16MPa，公称通径 D 50~500mm 球墨铸铁闸阀的闸板 T 形槽的结构型式如图 2 所示，尺寸按表 2 的规定。 表 2 基本尺寸： | 公称通径 DN | 公称压力 P (MPa) | 阀杆螺纹直径 (mm) | 基本尺寸 A (mm) | 基本尺寸 H (mm) | 极限偏差 A (mm) | 极限偏差 H (mm) | |-------------|------------------|-------------------|------------------|------------------|------------------|------------------| | 50 | 1.6 | 18 | 25.5 | 19.5 | +0.2 | -0.8 | | 65 | 1.6 | 20 | 32 | 27 | +0.2 | -0.8 | | 80 | 2.5 | 22 | 35 | 30 | +0.2 | -1.0 | | 100 | 2.5 | 24 | 42 | 35 | +0.2 | -1.0 | | 150 | 2.5 | 28 | 49 | 40 | +0.2 | -1.0 | 2.3 用于公称压力 P 1.6~6.4MPa，公称通径 D 50~300mm 的铸钢闸阀闸板 T 形槽的结构型式如图 2 所示，尺寸按表 3 的规定。 图 2 表 3 基本尺寸： | 公称通径 DN | 公称压力 P (MPa) | 阀杆螺纹直径 (mm) | 基本尺寸 A (mm) | 基本尺寸 H (mm) | 极限偏差 A (mm) | 极限偏差 H (mm) | |-------------|------------------|-------------------|------------------|------------------|------------------|------------------| | 50 | 4.0 | 20 | 29 | 27 | ±0.3 | ±0.3 | | 65 | 4.0 | 22 | 29 | 33 | ±0.3 | ±0.3 | | 80 | 4.0 | 24 | 35 | 37 | ±0.3 | ±0.3 | | 100 | 4.0 | 26 | 38 | 40 | ±0.3 | ±0.3 | | 150 | 6.4 | 32 | 42 | 44 | ±0.3 | ±0.3 |
