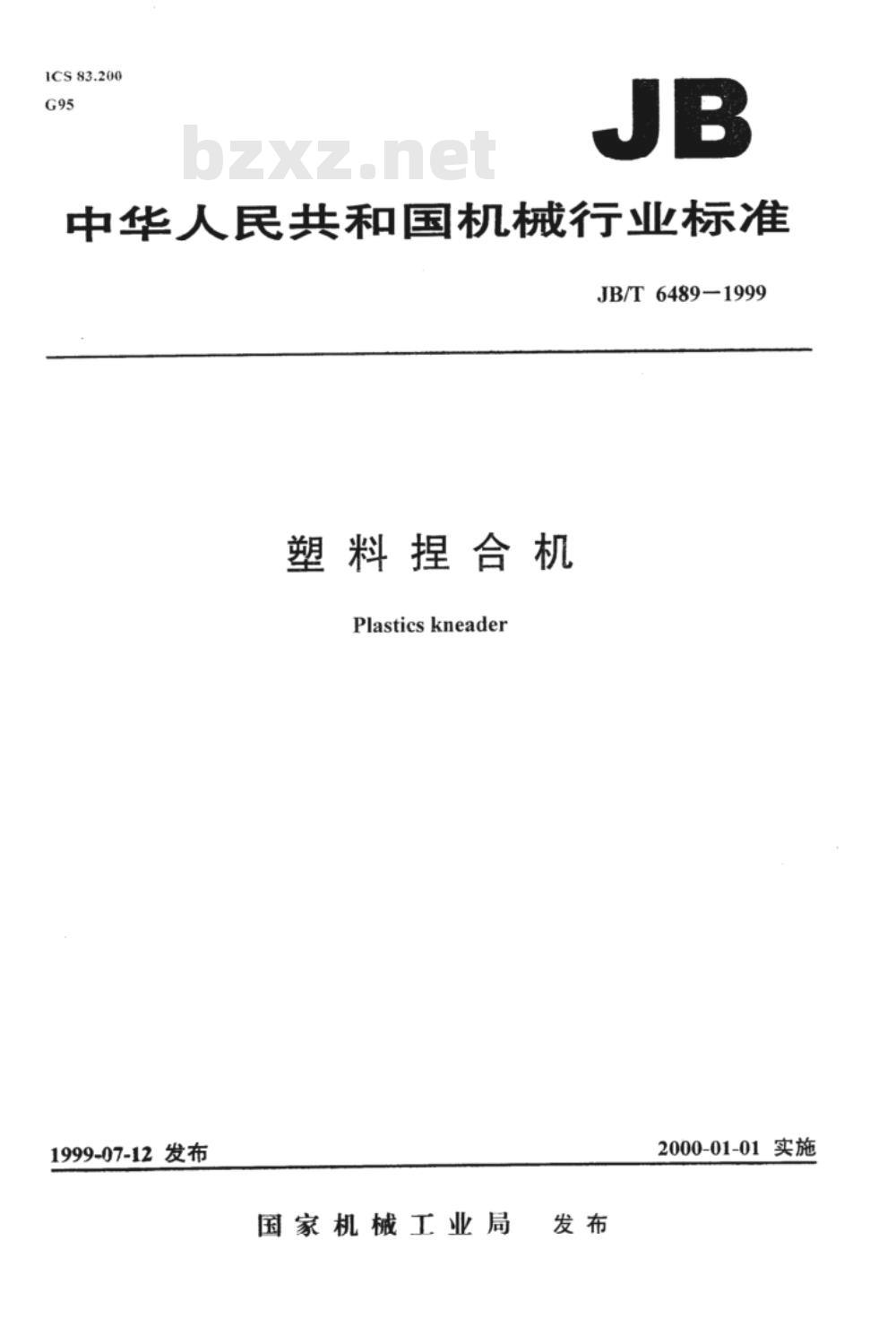

【机械行业标准(JB)】 塑料捏合机

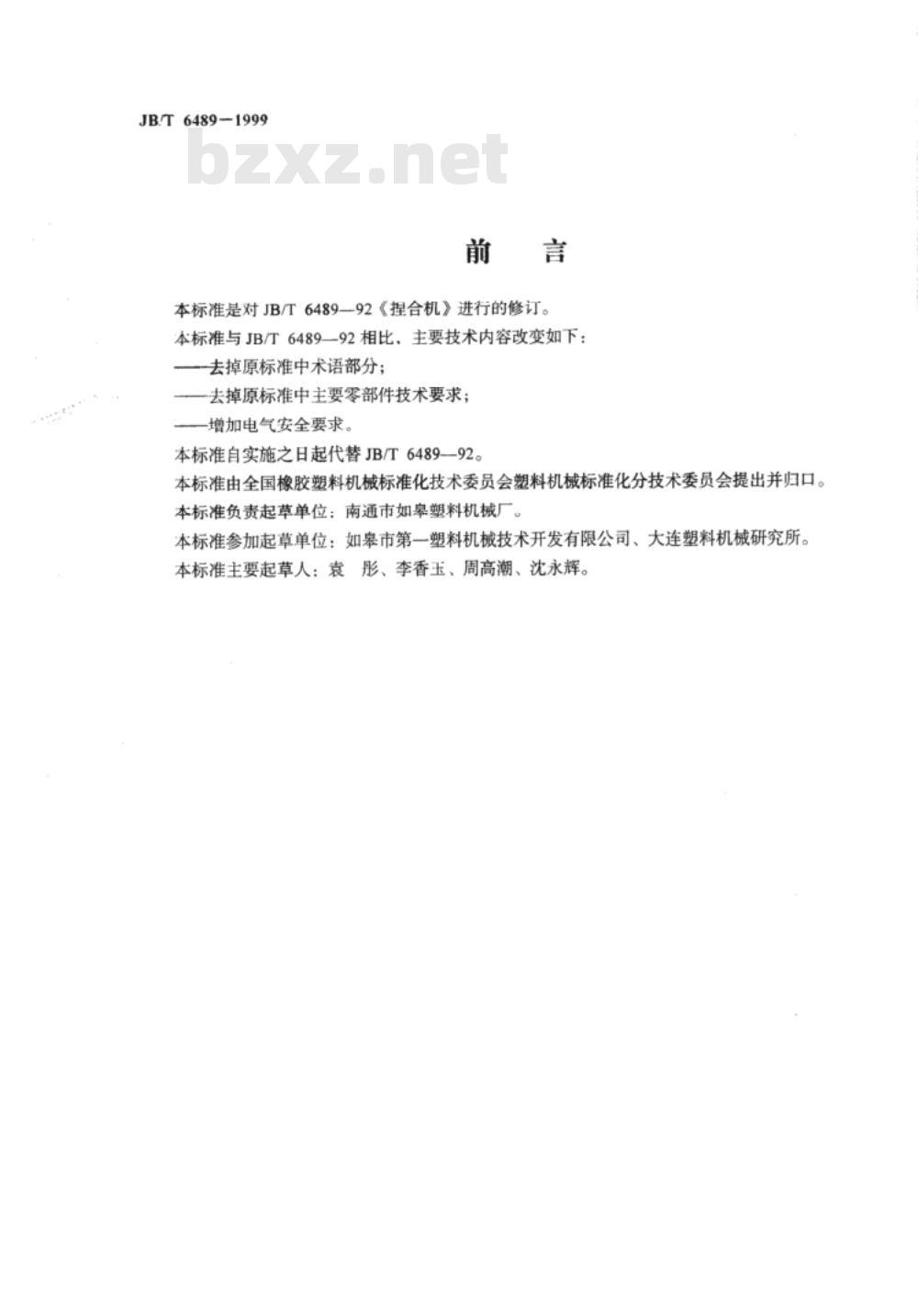

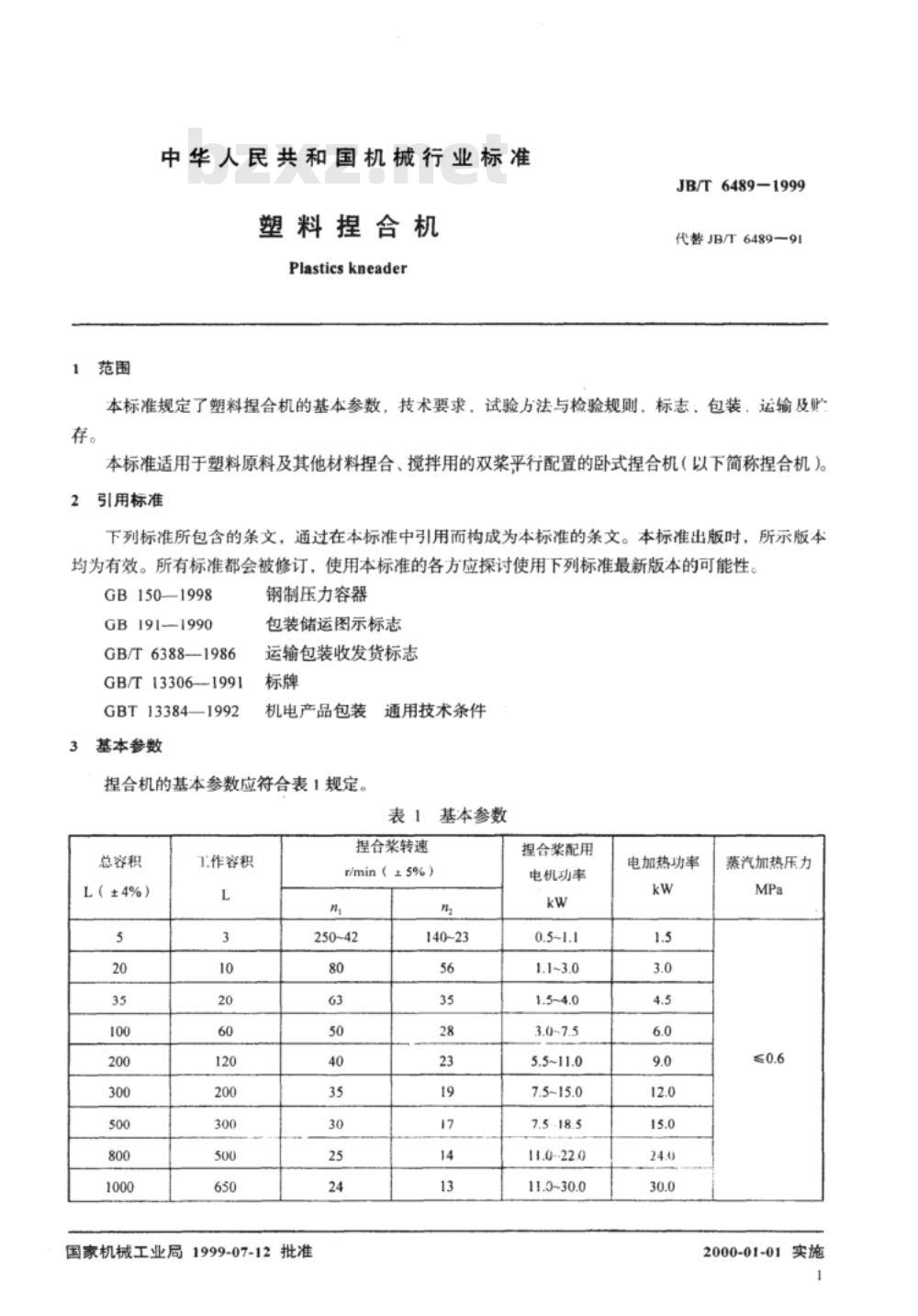

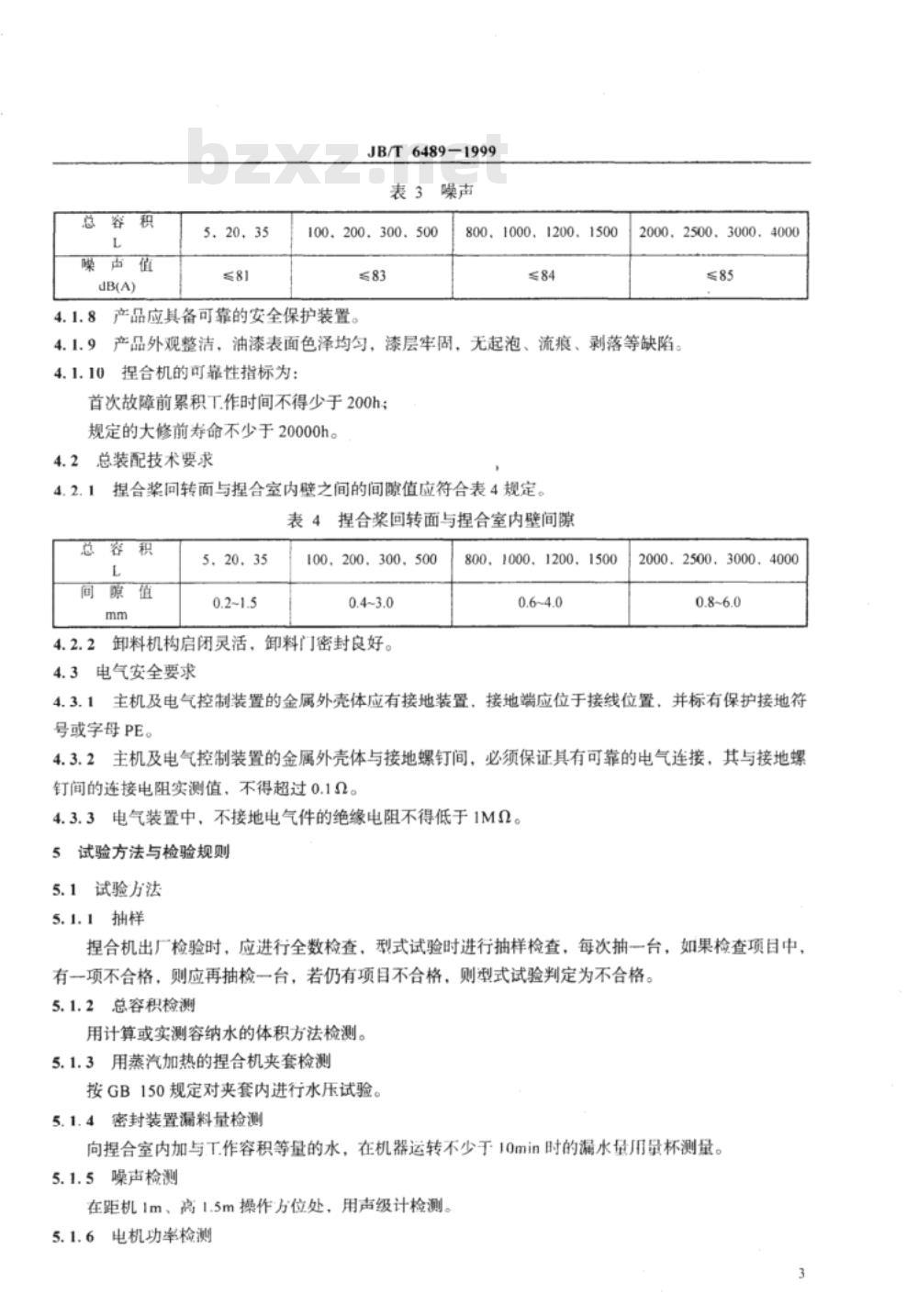

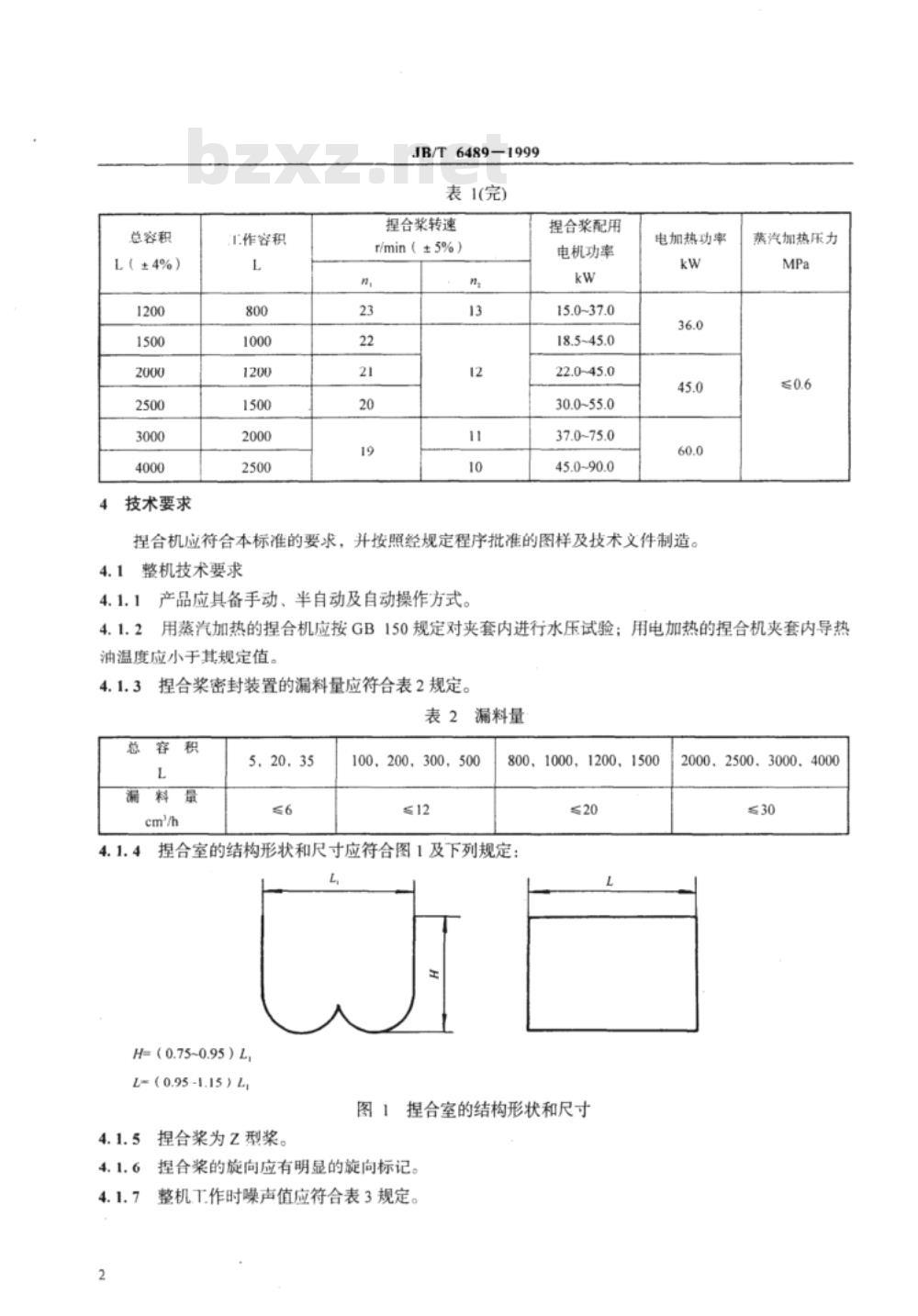

JB/T6489-1999 前言 本标准是对JB/T6489-92《捏合机》进行的修订。与原标准相比，本标准主要在以下几个方面做了改变：去掉了原标准中的术语部分，删除了主要零部件的技术要求，并增加了电气安全要求。本标准自实施之日起代替JB/T6489-92。 本标准由全国橡胶塑料机械标准化技术委员会塑料机械标准化分技术委员会提出并归口，由南通市如皋塑料机械厂起草，并由如皋市第一塑料机械技术开发有限公司、大连塑料机械研究所参与起草。 本标准首次发布。 1 范围 本标准规定了塑料捏合机的基本参数、技术要求、试验方法与检验规则、标志、包装、运输及贮存。本标准适用于塑料原料及其他材料捏合、搅拌用的双桨平行配置卧式捏合机（以下简称捏合机）。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励各方根据本部分达成协议研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB150—1998 钢制压力容器 GB 191—1990 包装储运图示标志 GB/T 6388-1986 运输包装收发货标志 GB/T 13306-1991 标牌 GB/T 13384—1992 机电产品包装通用技术条件 3 基本参数 捏合机的基本参数应符合表1规定。 表1 捏合机基本参数 总容积（L，±4%） 5 20 35 100 200 300 500 800 1000 工作容积（L） 3 10 20 60 120 200 300 500 650 捏合桨转速（r/min，±5%） 250-42 80 63 50 40 35 30 25 24 捏合浆配用电机功率（kw） 0.5~1.1 1.1~3.0 1.5~4.0 3.0~7.5 5.5~11.0 7.5~15.0 7.5~18.5 11.0~22.0 11.9~30.0 电加热功率（kw） 1.5 3.0 4.5 6.0 9.0 12.0 15.0 24.0 30.0 蒸汽加热压力（MPa） ≤0.6 4.1 技术要求 4.1.1 捏合机应具备手动、半自动及自动操作方式。 4.1.2 用蒸汽加热的捏合机应按GB150规定对夹套内进行水压试验；用电加热的捏合机夹套内导热油温度应低于其规定值。 捏合浆密封装置的漏料量应符合表2规定。 表2 捏合浆漏料量 总容积（L） 漏料量（cm/h） 5 ≤6 100, 200, 300, 500 ≤12 800, 1000, 1200, 1500 ≤20 捏合室的结构形状和尺寸应符合图1及下列规定： 4.1.3 捏合桨为Z型浆。 4.1.4 捏合浆的旋向应有明显的旋向标记。 4.1.5 整机工作时噪声值应符合表3规定。 表3 捏合机噪声值（dB(A)） 总容积（L） 2000 2500 3000 4000 ≤30
